Analiza wykresów ruchu

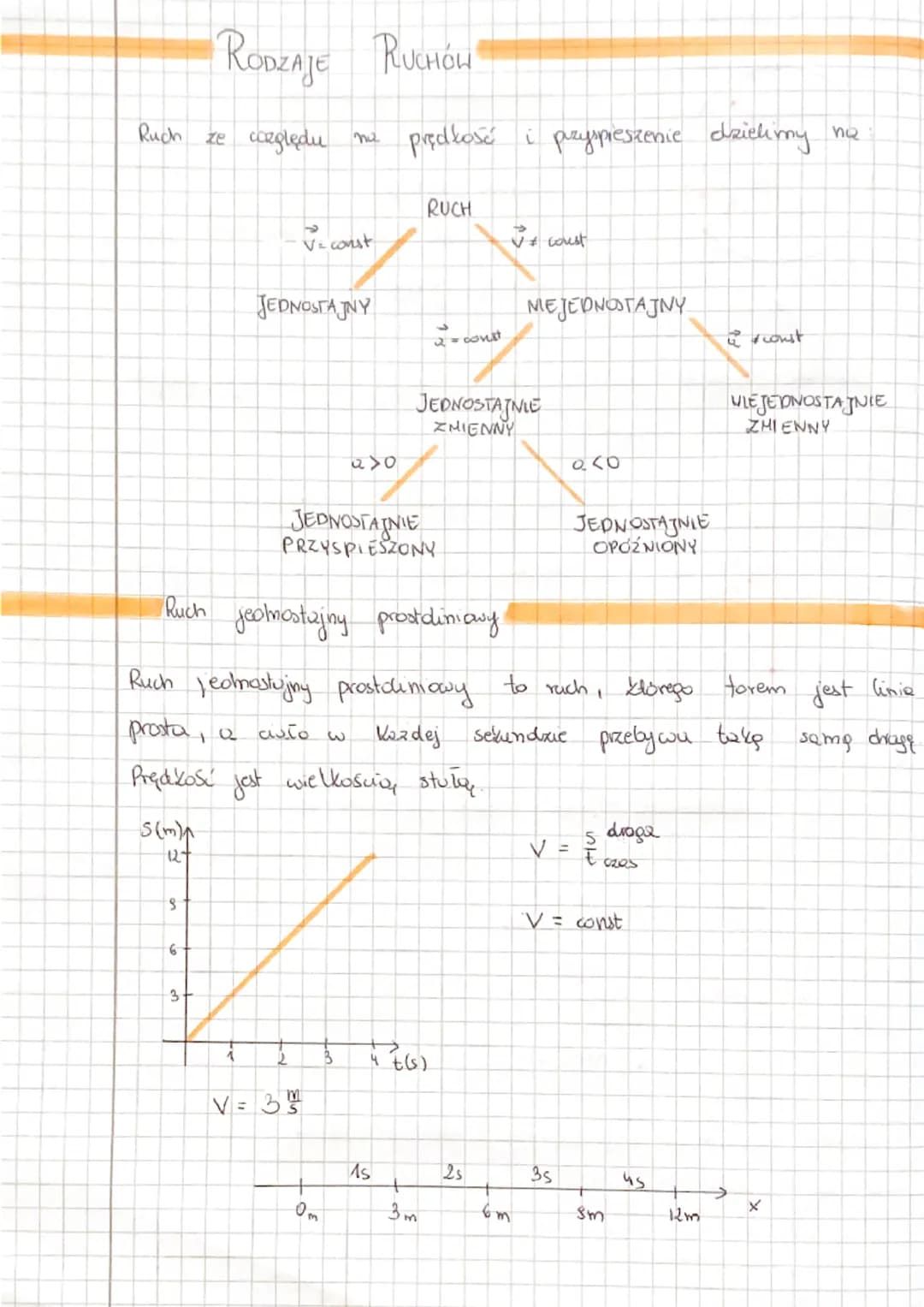

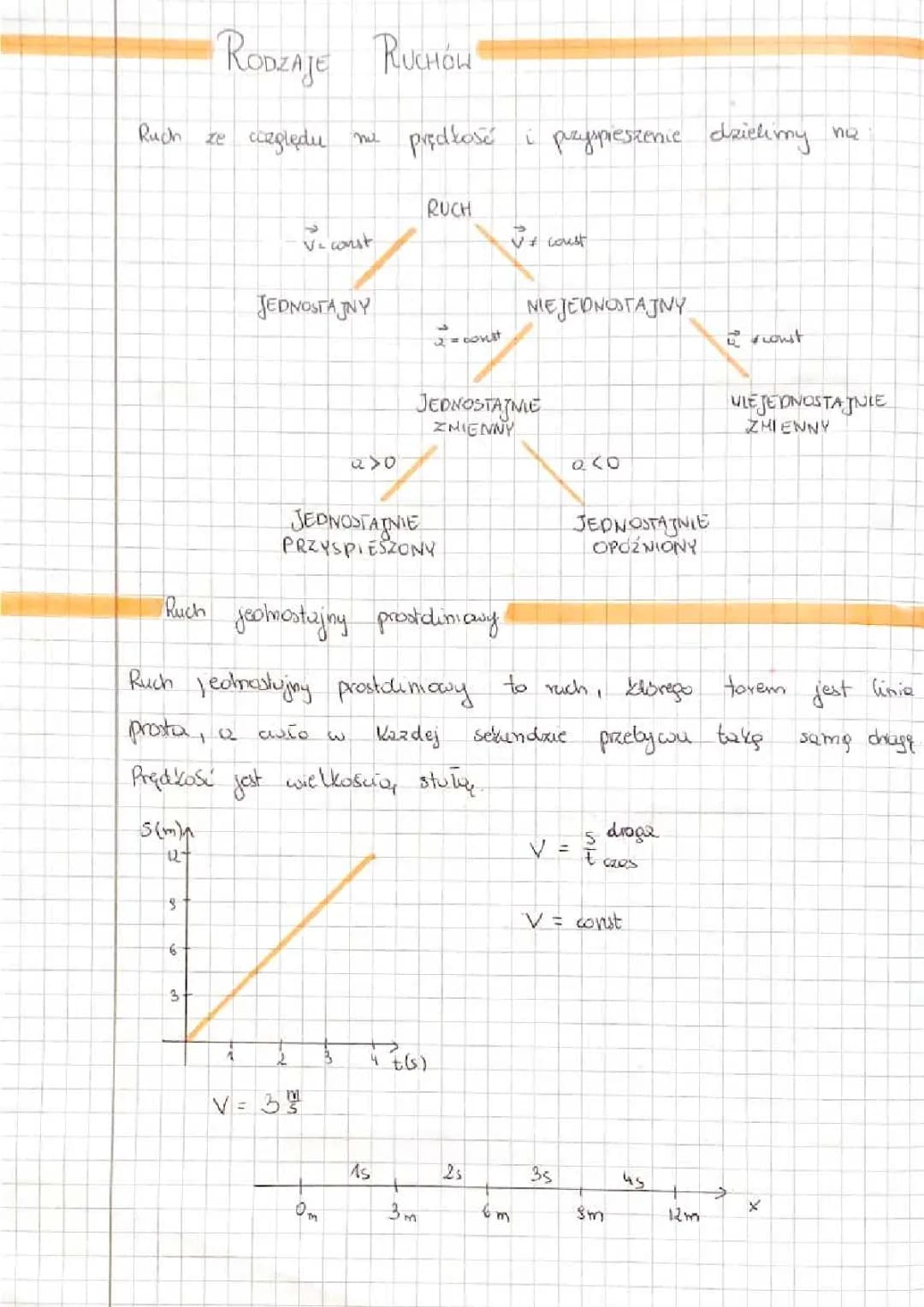

Analizując wykres prędkości od czasu (V(t)), możemy określić rodzaj ruchu w poszczególnych odcinkach. Linia prosta wznosząca się oznacza ruch jednostajnie przyspieszony, pozioma linia to ruch jednostajny prostoliniowy, a linia opadająca to ruch jednostajnie opóźniony.

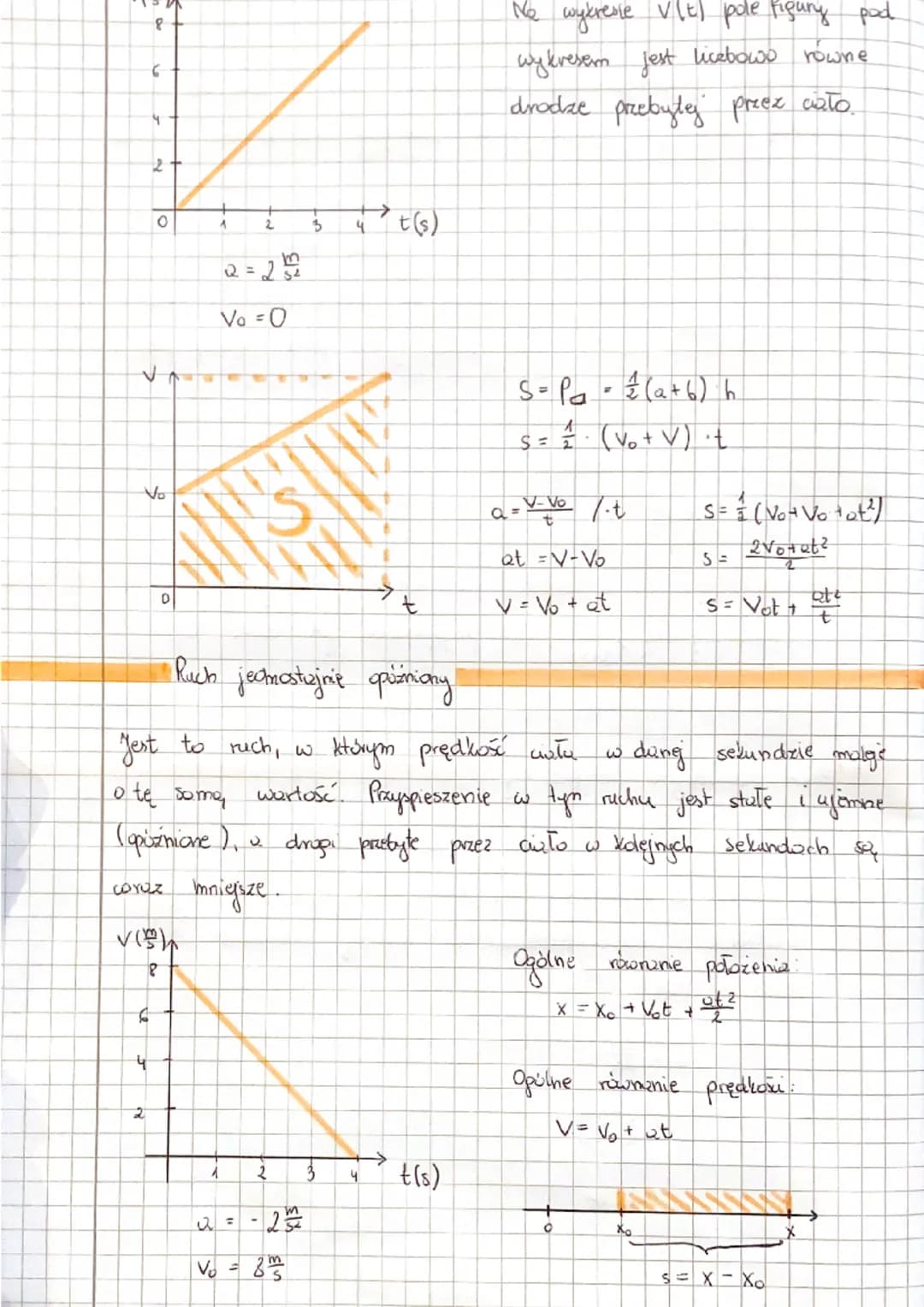

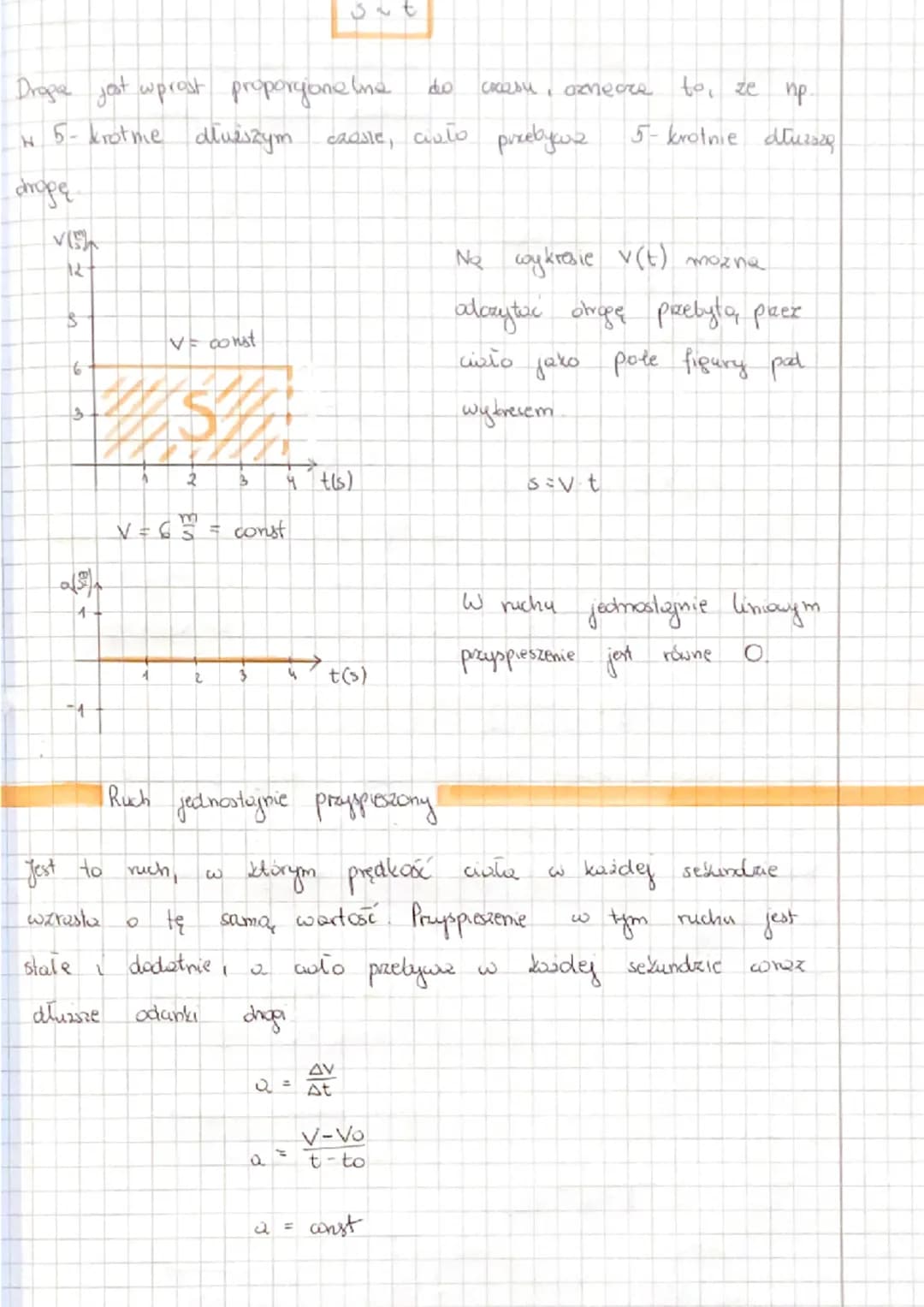

Drogę przebytą przez ciało możemy obliczyć jako pole pod wykresem Vt. Dla ruchu jednostajnego jest to po prostu prostokąt s=v⋅t. Dla ruchu przyspieszonego lub opóźnionego używamy wzoru: s = ½v0+v·t - co odpowiada polu trapezu.
Przyspieszenie obliczamy jako stosunek zmiany prędkości do czasu: a = v−v0/t−t0. W przypadku ruchu opóźnionego otrzymamy wartość ujemną.

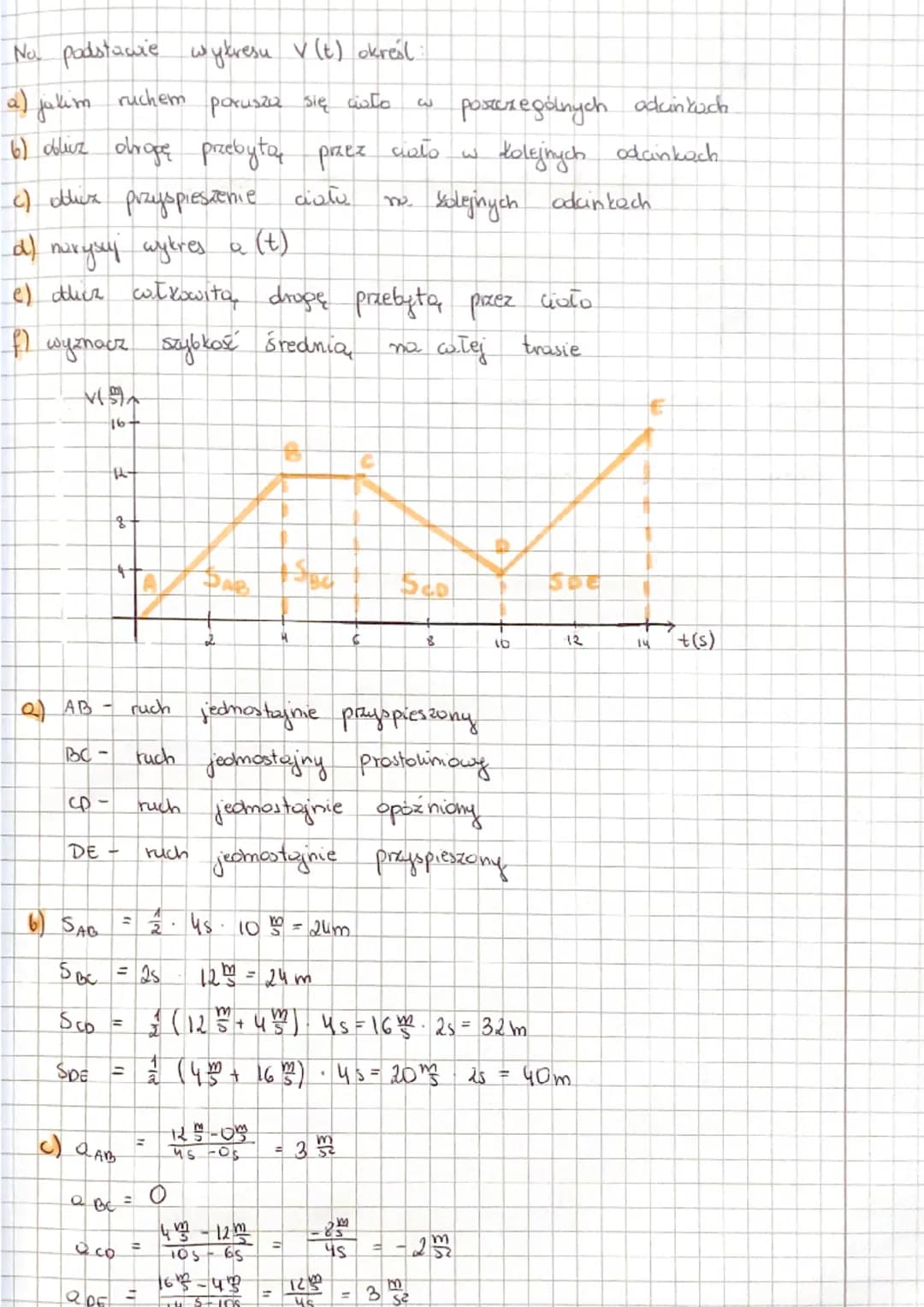

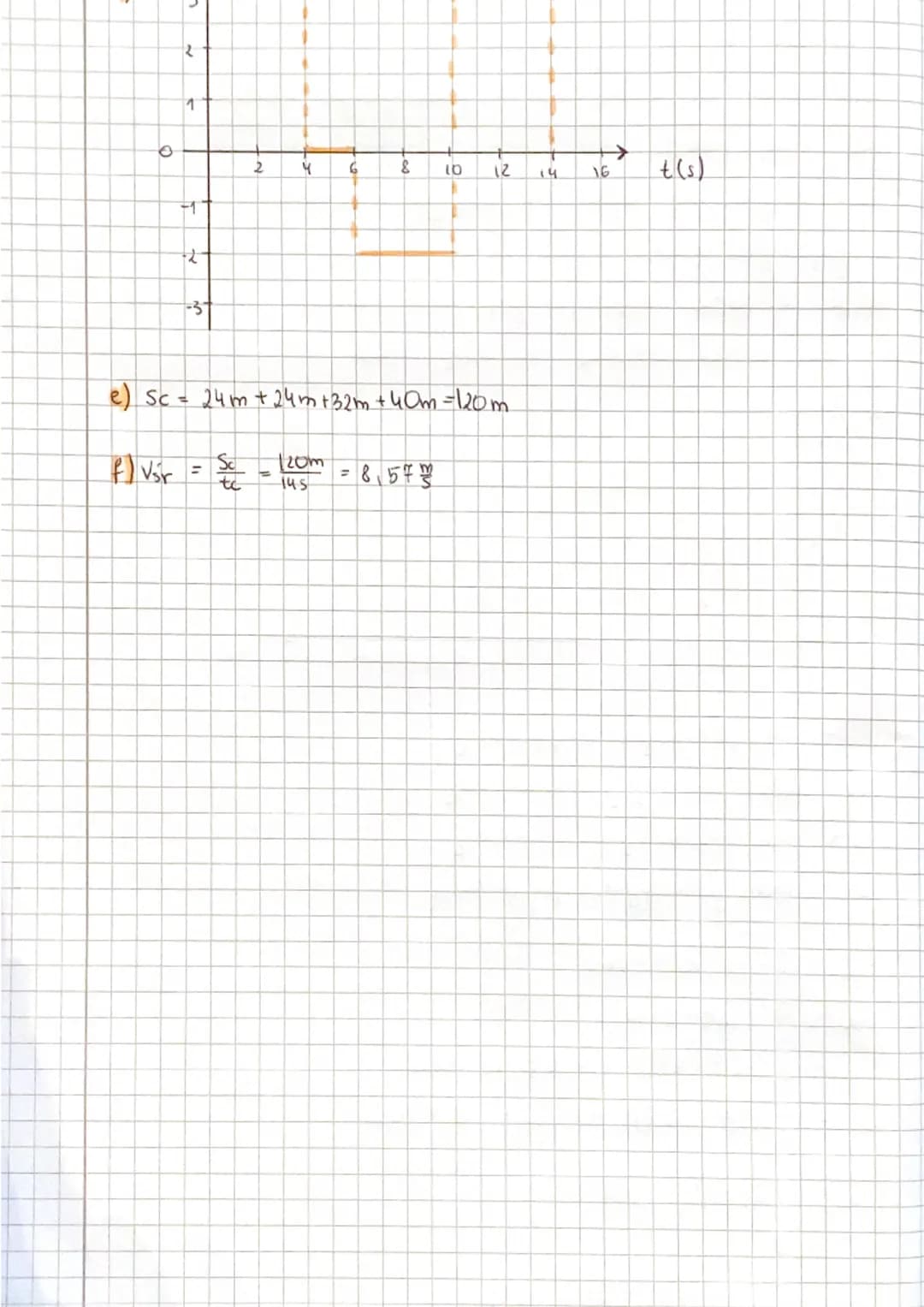

Rozwiązując zadania z wykresów, zawsze pamiętaj o podzieleniu ruchu na odcinki o różnych charakterystykach. Dla przykładu, jeśli ciało porusza się najpierw ruchem przyspieszonym, potem jednostajnym, a na końcu opóźnionym - oblicz drogę dla każdego odcinka osobno, a następnie je zsumuj.
📊 Wykres V(t) to prawdziwa kopalnia informacji! Z jednego rysunku możesz odczytać rodzaj ruchu, przyspieszenie, a nawet przebytą drogę jako pole pod wykresem.
