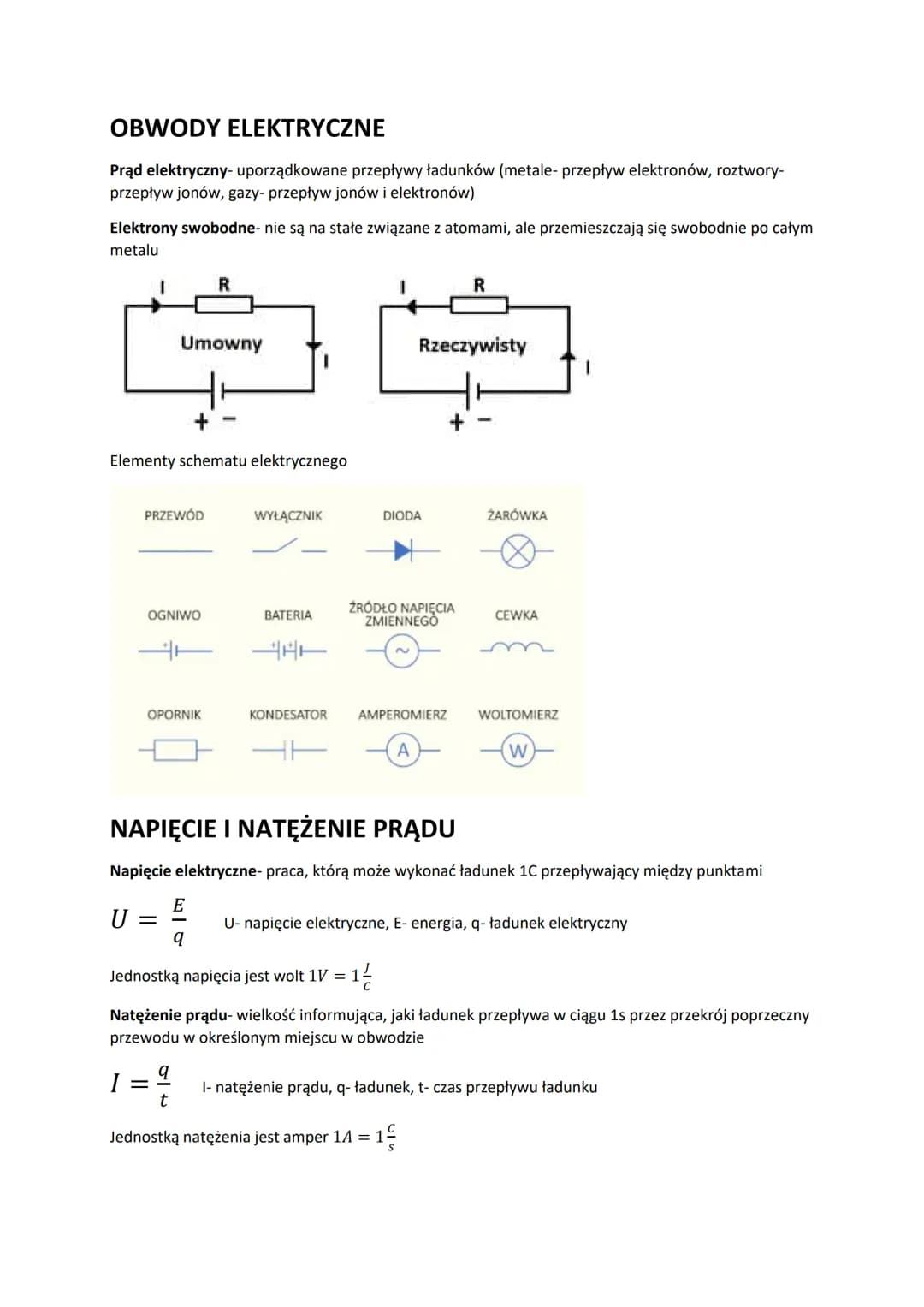

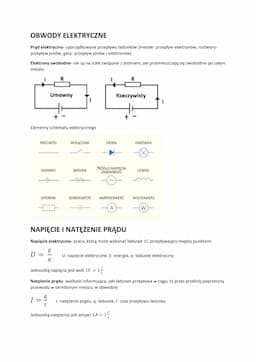

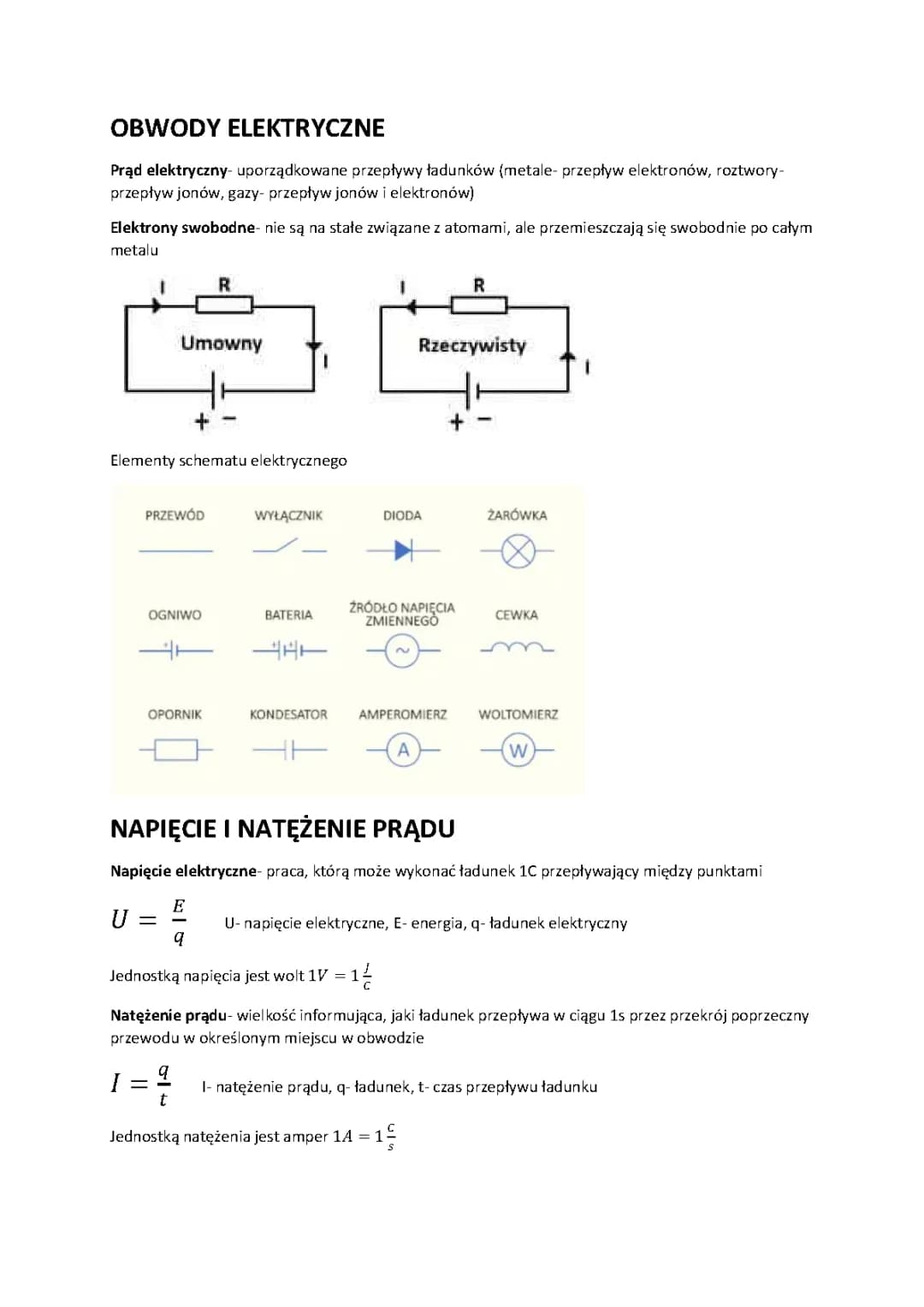

Obwody elektryczne i podstawowe wielkości

Obwód elektryczny to układ, w którym przepływa prąd. Składa się z różnych elementów jak przewody, wyłączniki, diody czy oporniki. Każdy element ma swoją rolę i symbol na schemacie.

Napięcie elektryczne to praca, jaką może wykonać ładunek 1C przepływający między dwoma punktami. Obliczamy je wzorem: U = E/q, gdzie U to napięcie, E to energia, a q to ładunek. Jednostką napięcia jest wolt (V).

Natężenie prądu informuje, jaki ładunek przepływa w ciągu 1 sekundy przez przekrój przewodu. Wzór to I = q/t, gdzie I to natężenie, q to ładunek, a t to czas przepływu. Jednostką natężenia jest amper (A).

💡 Ciekawostka: W metalach prąd to przepływ elektronów swobodnych, które nie są na stałe związane z atomami i mogą przemieszczać się po całym materiale. To dlatego metale tak dobrze przewodzą prąd!

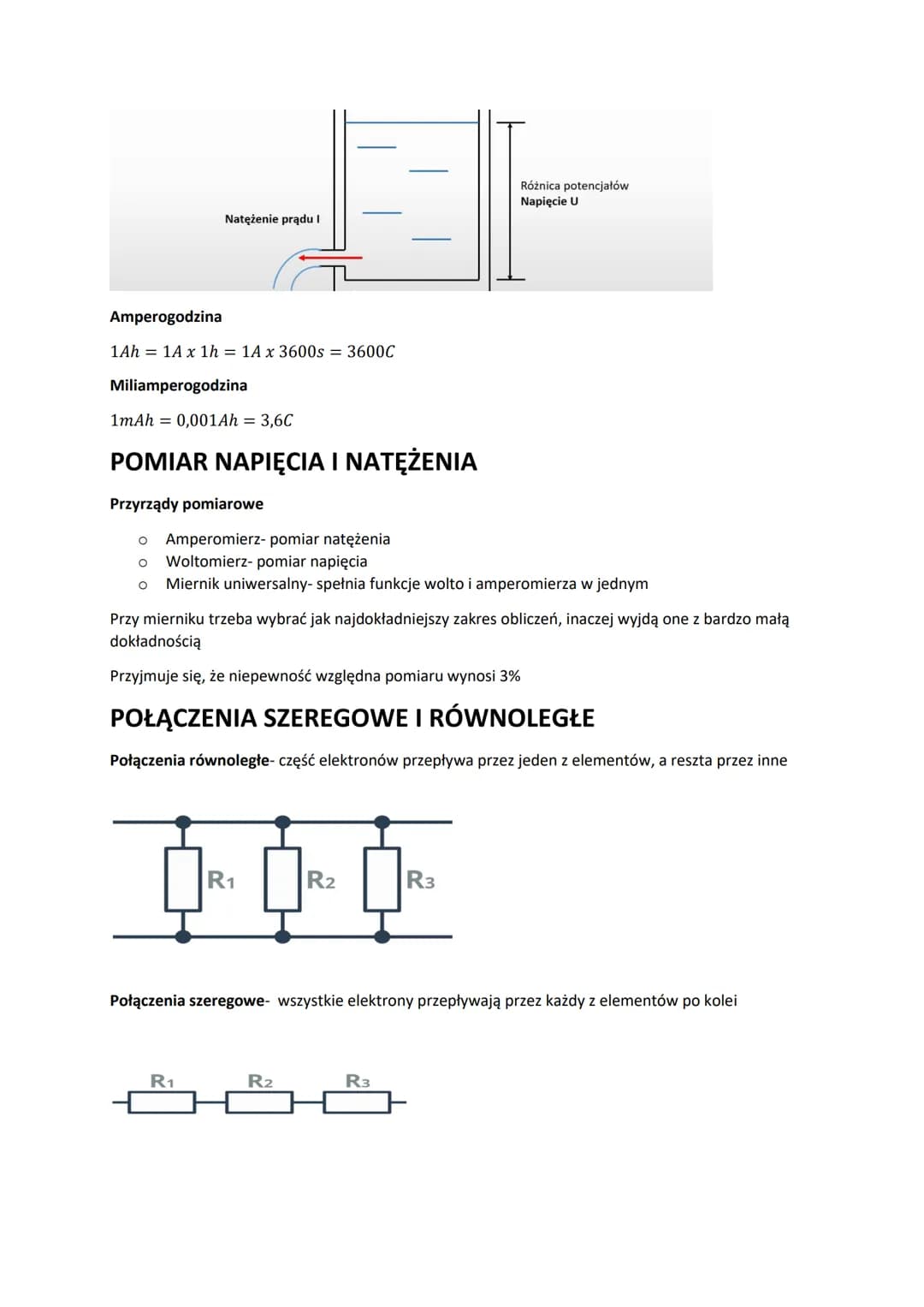

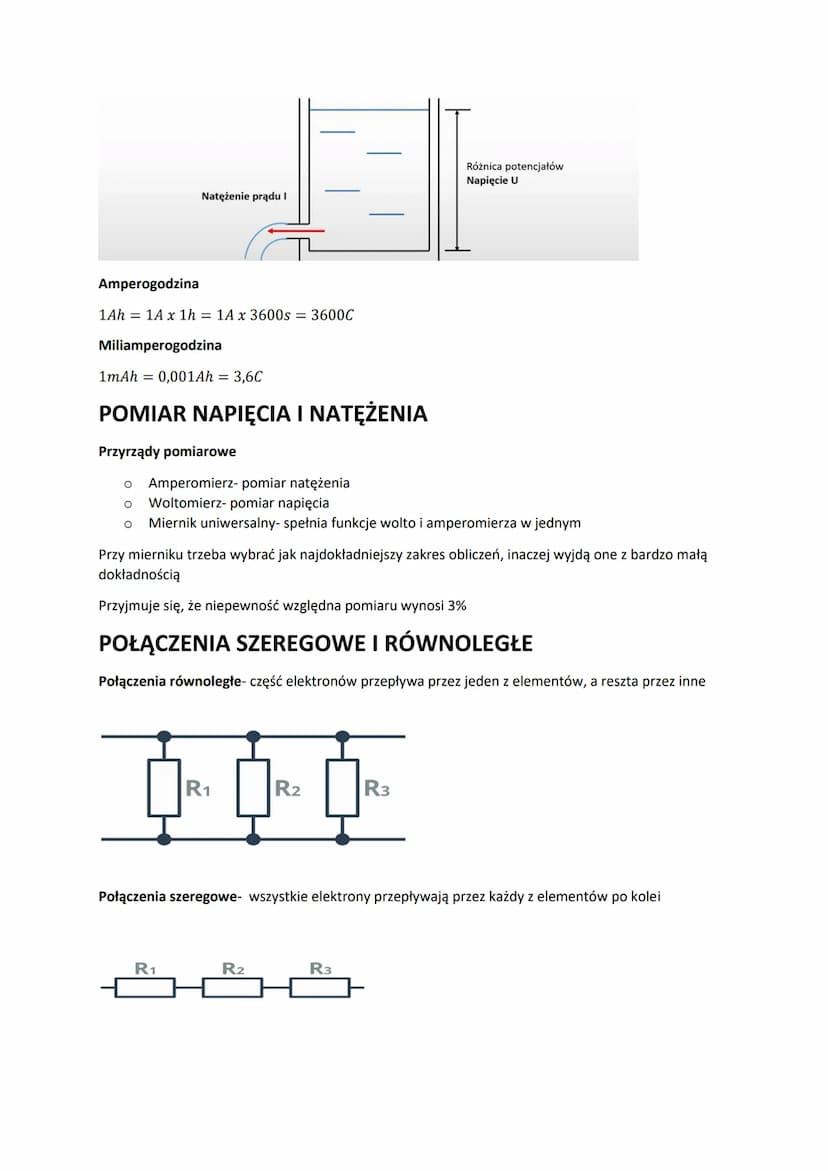

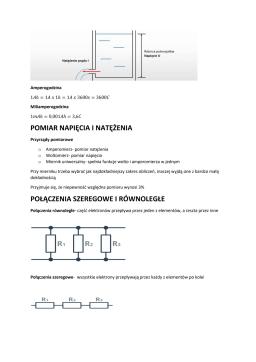

Pomiary elektryczne i rodzaje połączeń

Do pomiaru wielkości elektrycznych używamy specjalnych przyrządów. Amperomierz mierzy natężenie prądu, woltomierz mierzy napięcie, a miernik uniwersalny może pełnić obie te funkcje. Przy pomiarach ważne jest wybranie odpowiedniego zakresu - inaczej wyniki będą niedokładne.

Ładunek elektryczny możemy mierzyć w amperogodzinach (Ah) lub miliamperogodzinach (mAh):

• 1 Ah = 3600 C (kulombów)
• 1 mAh = 3,6 C

W obwodach elektrycznych występują dwa podstawowe rodzaje połączeń:

• Połączenie szeregowe - elementy ułożone jeden za drugim, wszystkie elektrony przechodzą przez każdy element po kolei
• Połączenie równoległe - elektrony rozdzielają się, część płynie przez jeden element, część przez inne

💡 Pamiętaj: Przy połączeniu szeregowym natężenie prądu jest takie samo w każdym punkcie obwodu, a napięcia się sumują $U = U₁ + U₂ + ... + Uₙ$.

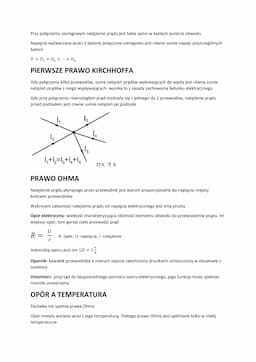

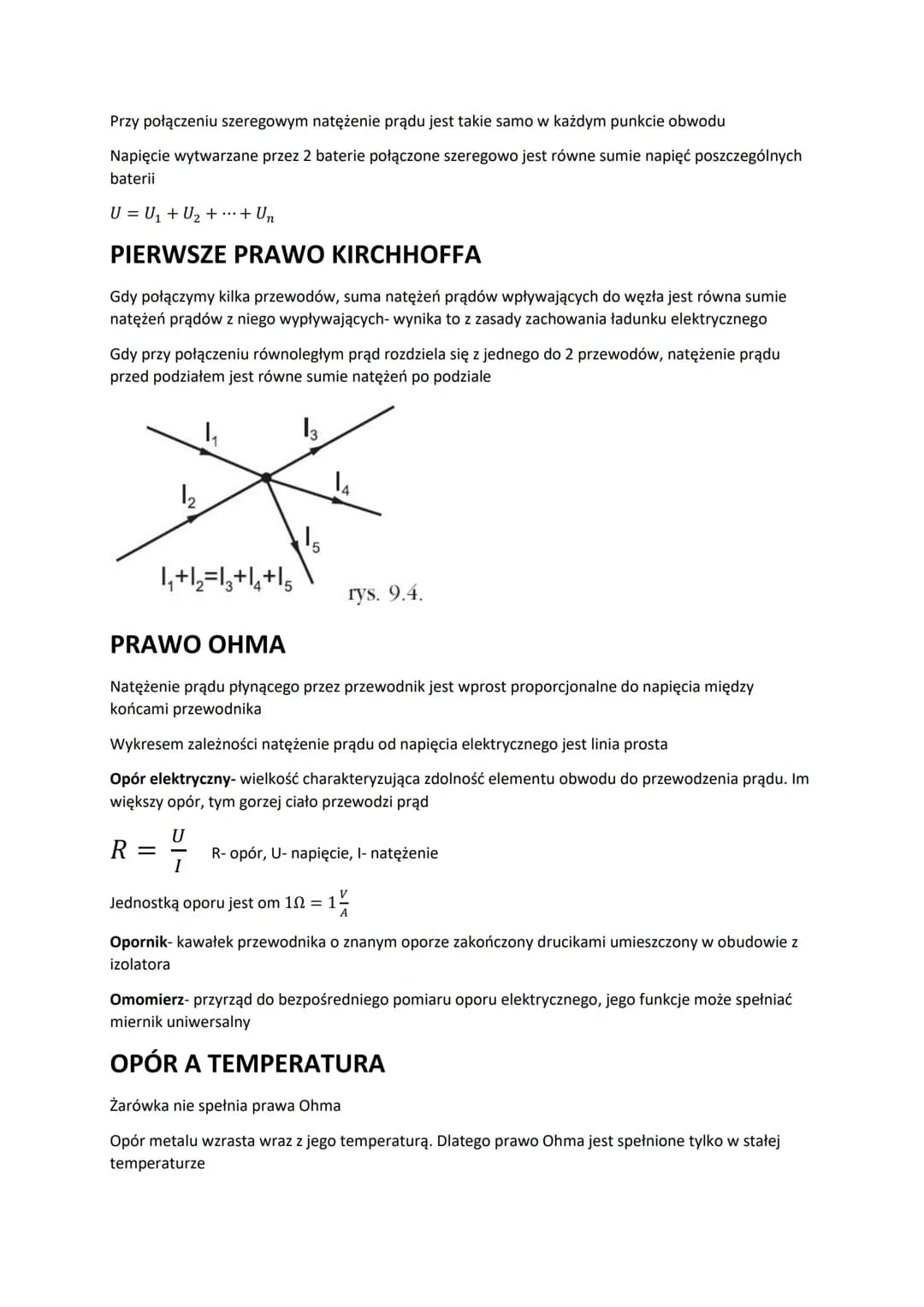

Prawa Kirchhoffa i Ohma

Pierwsze prawo Kirchhoffa mówi, że suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających. To bezpośredni wynik zasady zachowania ładunku elektrycznego. W praktyce oznacza to, że ładunek nie może "zniknąć" ani "pojawić się" w węźle.

Prawo Ohma to podstawowa zasada mówiąca, że natężenie prądu płynącego przez przewodnik jest wprost proporcjonalne do napięcia między jego końcami. Zależność tę opisuje wzór: R = U/I, gdzie R to opór elektryczny mierzony w omach (Ω).

Opór elektryczny charakteryzuje zdolność elementu do przewodzenia prądu - im większy opór, tym gorzej przepływa prąd. Do pomiaru oporu służy omomierz lub miernik uniwersalny.

⚠️ Ważne: Prawo Ohma jest spełnione tylko w stałej temperaturze! Opór metalu wzrasta wraz z temperaturą, dlatego np. żarówka nie spełnia prawa Ohma - jej opór rośnie gdy się rozgrzewa.

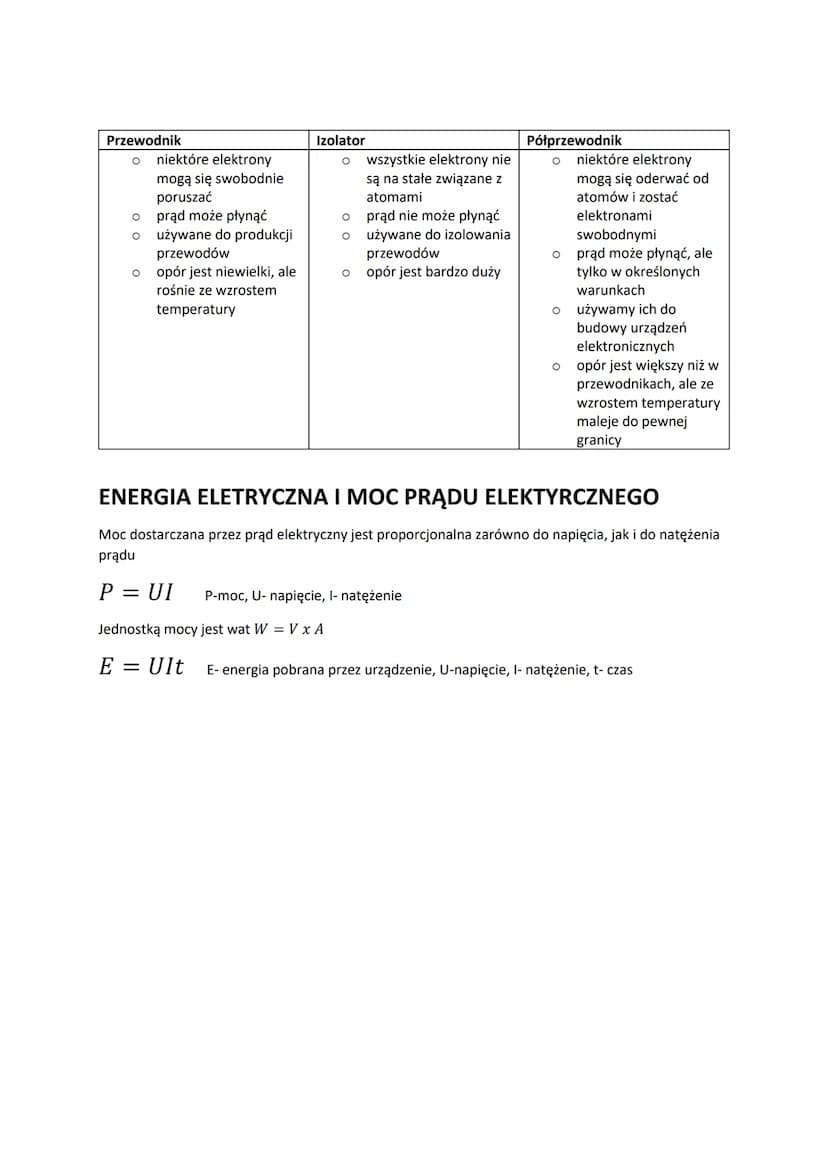

Rodzaje materiałów i energia elektryczna

Materiały dzielimy na trzy główne kategorie ze względu na przewodnictwo:

• Przewodniki - posiadają elektrony swobodne, prąd płynie przez nie łatwo, ich opór rośnie z temperaturą
• Izolatory - wszystkie elektrony są związane z atomami, prąd nie może płynąć, mają bardzo duży opór
• Półprzewodniki - prąd płynie tylko w określonych warunkach, opór maleje ze wzrostem temperatury (do pewnej granicy)

Moc prądu elektrycznego określa szybkość, z jaką energia elektryczna jest przekształcana w inną formę energii. Obliczamy ją wzorem: P = UI, gdzie P to moc w watach (W), U to napięcie, a I to natężenie.

Energia elektryczna pobrana przez urządzenie to iloczyn mocy i czasu pracy: E = UIt, gdzie E to energia, U to napięcie, I to natężenie, a t to czas.

💡 Wskazówka: Kiedy płacisz za prąd, płacisz właśnie za energię elektryczną! Dlatego warto zwracać uwagę na moc urządzeń i czas ich pracy.
