Elektryczny Opór: Połączenia Szeregowe i Równoległe

Opór elektryczny i prawo Ohma

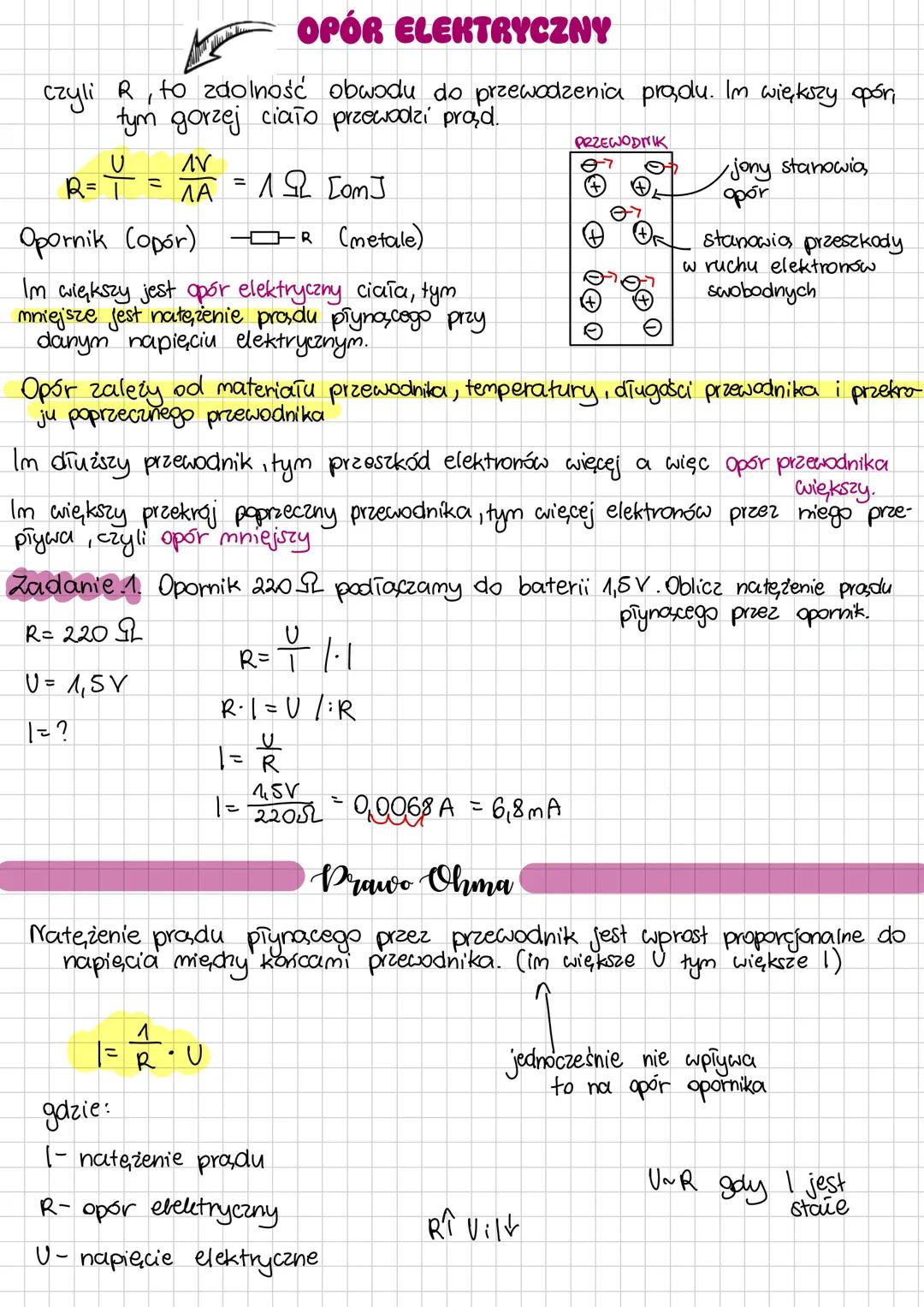

Opór elektryczny (R) to zdolność obwodu do przewodzenia prądu. Im większy opór, tym gorzej ciało przewodzi prąd. W przewodnikach, jak metale, opór wynika z przeszkód, jakie napotykają swobodne elektrony podczas przepływu.

Na wartość oporu wpływają różne czynniki. Im dłuższy przewodnik, tym większy opór (więcej przeszkód dla elektronów). Z kolei im większy przekrój poprzeczny przewodnika, tym mniejszy opór (więcej miejsca dla przepływu elektronów).

Prawo Ohma mówi, że natężenie prądu (I) płynącego przez przewodnik jest wprost proporcjonalne do napięcia (U) między końcami przewodnika, a odwrotnie proporcjonalne do oporu (R). Wyraża się wzorem: I = U/R. Zwiększenie napięcia powoduje zwiększenie natężenia, ale nie zmienia oporu opornika.

💡 Przykład zastosowania: Podłączając opornik 220Ω do baterii 1,5V, obliczamy natężenie prądu: I = 1,5V/220Ω = 0,0068A = 6,8mA. Takie obliczenia są podstawą projektowania wszystkich urządzeń elektrycznych!

Przewodniki, półprzewodniki i izolatory

Materiały dzielimy na trzy główne grupy ze względu na przewodnictwo. Przewodniki (miedź, aluminium) mają dużo swobodnych elektronów. Półprzewodniki (krzem, german) przewodzą prąd w specyficznych warunkach. Izolatory nie posiadają swobodnych elektronów, więc nie przewodzą prądu.

Ciekawe jest zachowanie oporu w zależności od temperatury. W przewodnikach (metalach) opór rośnie wraz ze wzrostem temperatury, natomiast w półprzewodnikach opór maleje gdy temperatura wzrasta.

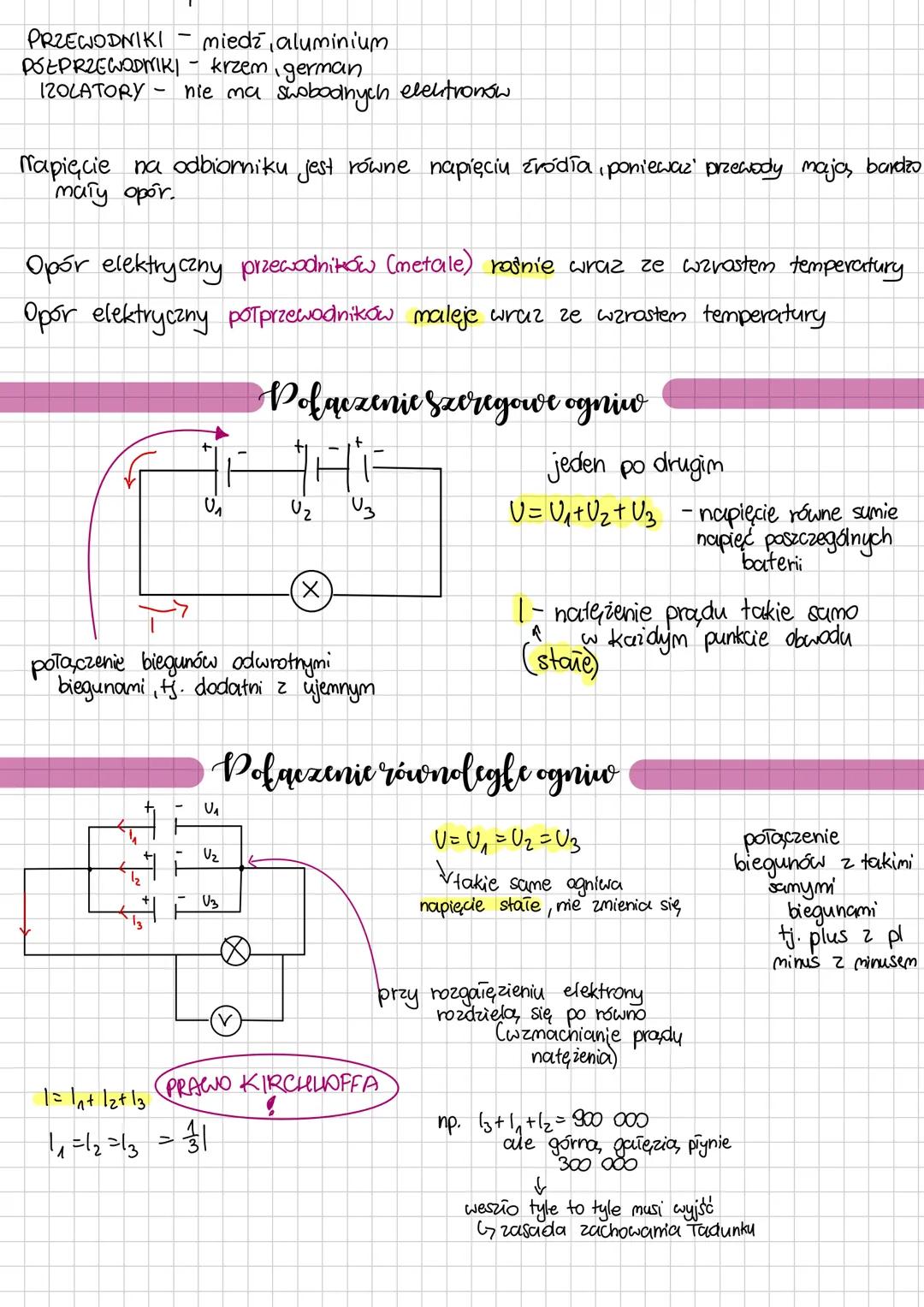

W obwodach elektrycznych możemy łączyć ogniwa na różne sposoby. Przy połączeniu szeregowym ogniwa łączymy "jeden po drugim" (plus z minusem), co daje sumę napięć: U = U₁ + U₂ + U₃, a natężenie prądu jest takie samo w każdym punkcie obwodu.

Przy połączeniu równoległym ogniw łączymy te same bieguny ze sobą (plus z plusem, minus z minusem). Takie połączenie daje stałe napięcie $U = U₁ = U₂ = U₃$, ale wzmacnia natężenie prądu, gdyż elektrony rozdzielają się po równo na gałęzie.

🔍 Warto pamiętać: Napięcie na odbiorniku jest zawsze równe napięciu źródła, ponieważ przewody mają bardzo mały opór. To dlatego urządzenia działają tak samo niezależnie od długości przewodu!

Prawo Kirchhoffa i połączenia oporów elektrycznych

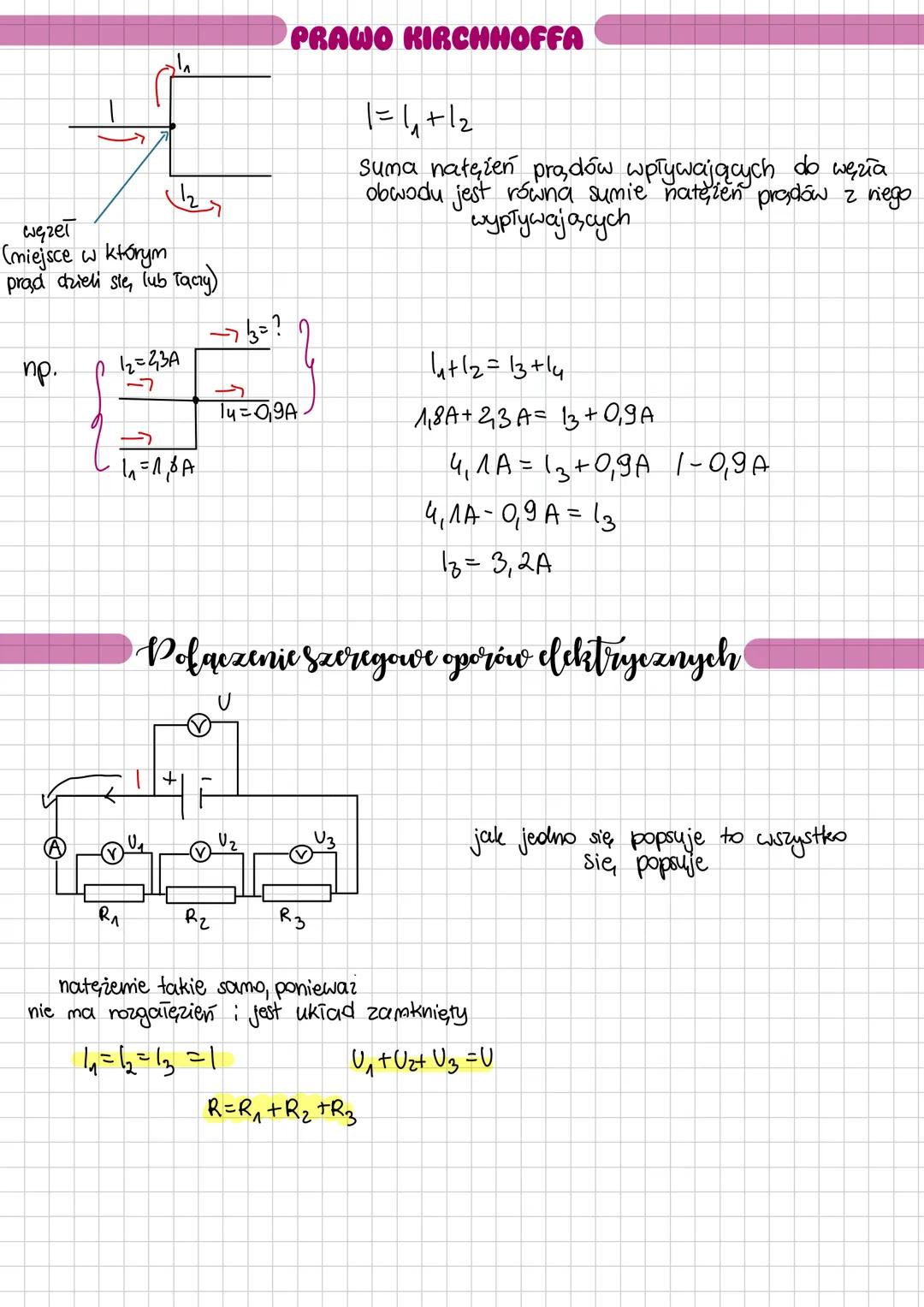

Prawo Kirchhoffa to fundamentalna zasada dla obwodów rozgałęzionych. Mówi ono, że suma natężeń prądów wpływających do węzła obwodu jest równa sumie natężeń prądów z niego wypływających. To praktyczne zastosowanie zasady zachowania ładunku – ile elektronów wpłynie, tyle musi wypłynąć.

Wzór na prawo Kirchhoffa to: I = I₁ + I₂ lub I₁ + I₂ = I₃ + I₄. Węzeł to miejsce, w którym prąd dzieli się lub łączy, a znajomość przepływu prądu w poszczególnych gałęziach pomaga analizować złożone obwody.

Przy połączeniu szeregowym oporników opory się sumują $R = R₁ + R₂ + R₃$, a natężenie prądu jest takie samo we wszystkich elementach, ponieważ nie ma rozgałęzień. Wadą takiego połączenia jest to, że awaria jednego elementu powoduje przerwanie całego obwodu.

⚠️ Uwaga: W połączeniu szeregowym, jeśli jeden opornik się zepsuje, przestaje działać cały obwód – podobnie jak w starych lampkach choinkowych, gdzie przepalenie jednej żarówki powodowało zgaśnięcie wszystkich!

Połączenia równoległe i pomiary w obwodzie

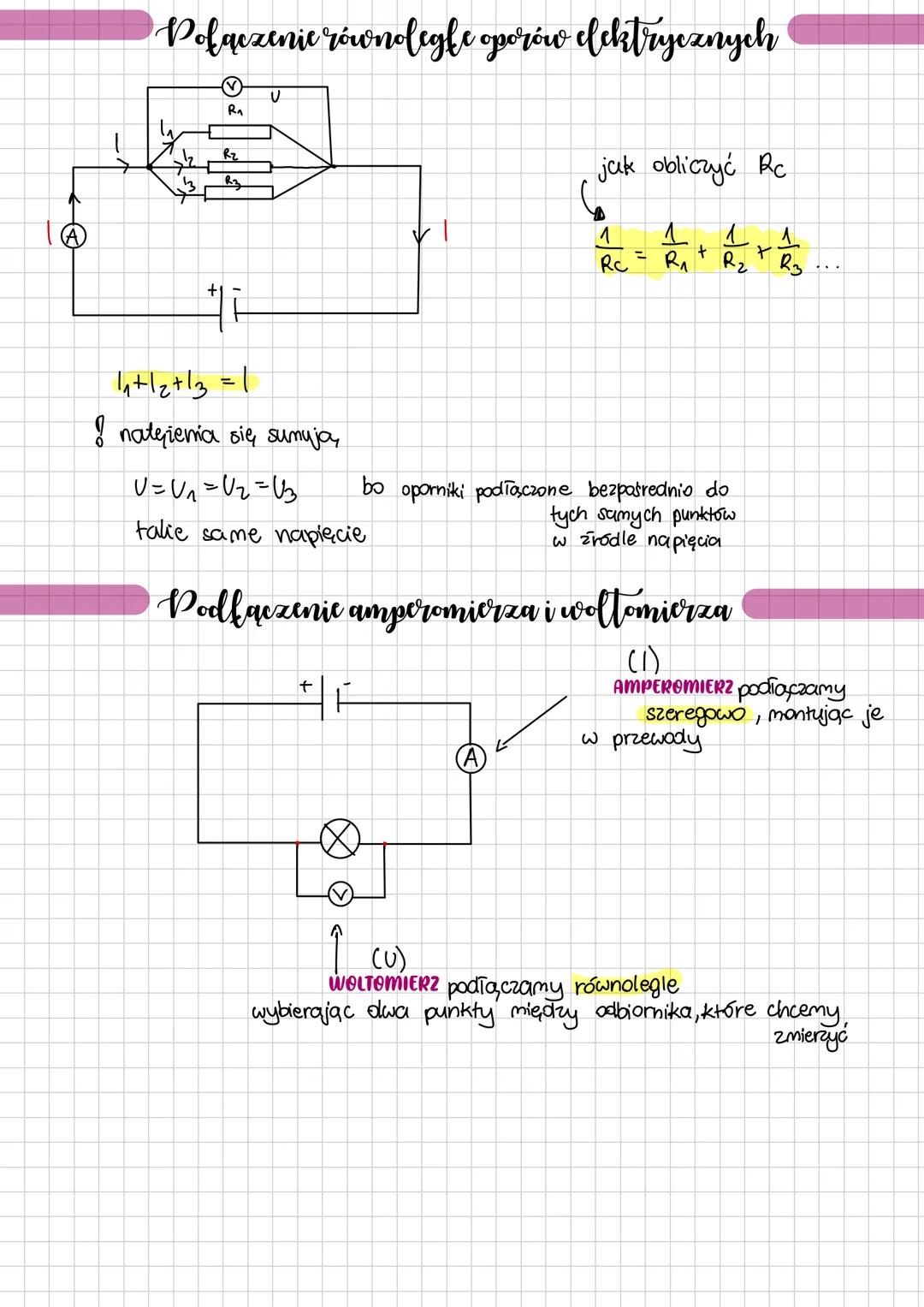

W połączeniu równoległym oporników wszystkie elementy podłączone są do tych samych punktów, więc napięcie na każdym jest identyczne. Całkowity opór zastępczy (Rc) obliczamy ze wzoru: 1/Rc = 1/R₁ + 1/R₂ + 1/R₃.

W takim połączeniu natężenia prądu w poszczególnych gałęziach sumują się, dając całkowite natężenie I = I₁ + I₂ + I₃. Zaletą równoległego połączenia jest to, że awaria jednego elementu nie wpływa na działanie pozostałych.

Pomiary w obwodzie wykonujemy za pomocą specjalistycznych przyrządów. Amperomierz podłączamy szeregowo, montując go bezpośrednio w przewód, przez który płynie mierzony prąd. Mierzy on natężenie prądu w amperach.

Woltomierz podłączamy równolegle, wybierając dwa punkty, między którymi chcemy zmierzyć różnicę potencjałów. Mierzy on napięcie w woltach.

🔧 Praktyczna wskazówka: Nieprawidłowe podłączenie mierników może spowodować ich uszkodzenie! Amperomierz ma mały opór i podłączenie go równolegle spowoduje przepływ dużego prądu, który może go zniszczyć.
