Jak działa opór elektryczny? Prawo Ohma wyjaśnione

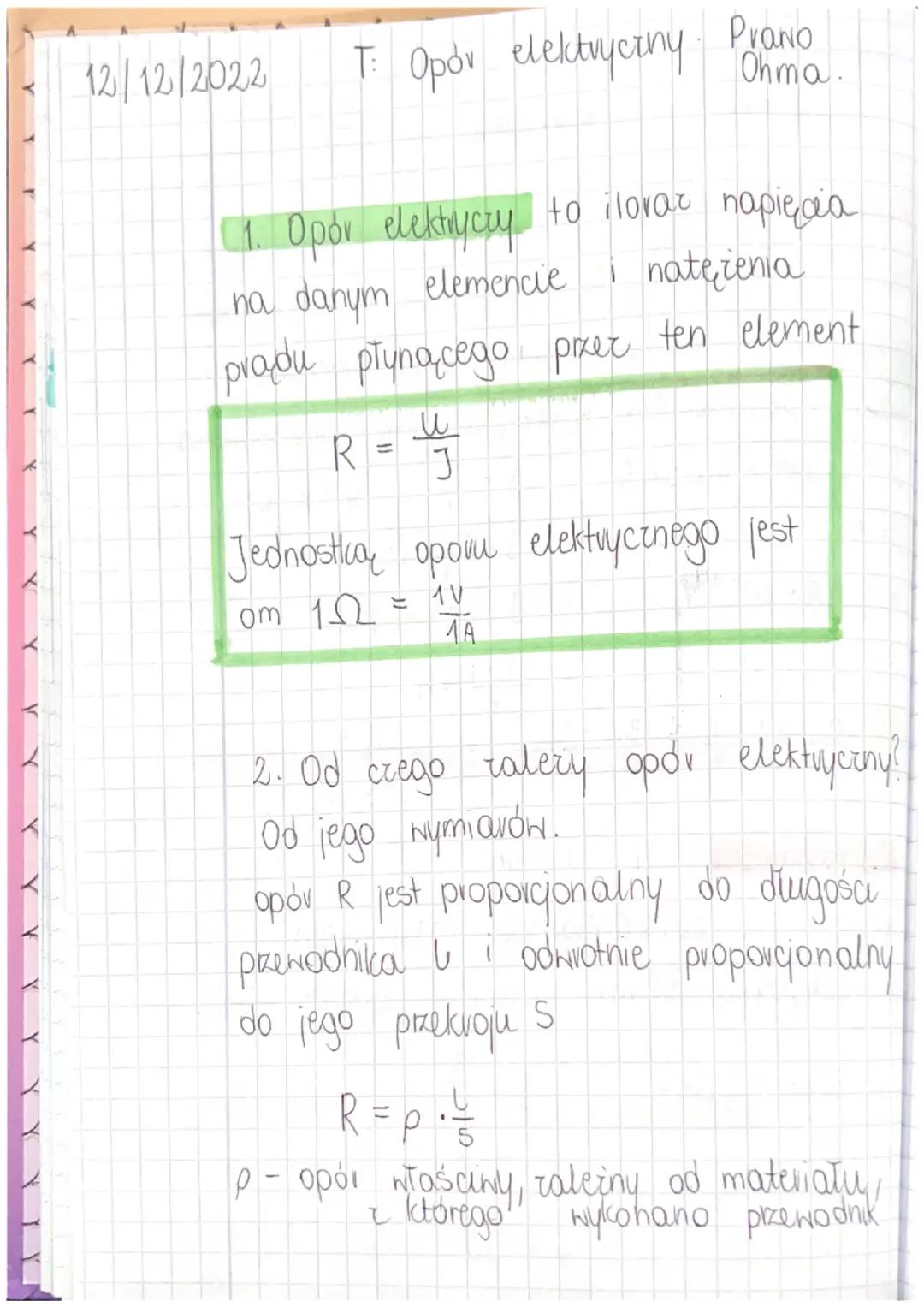

Opór elektryczny i prawo Ohma

Opór elektryczny to stosunek napięcia na elemencie do natężenia prądu płynącego przez ten element. Wyrażamy go wzorem: R = U/J, gdzie R to opór, U to napięcie, a J to natężenie prądu.

Jednostką oporu elektrycznego jest om (Ω), który definiujemy jako 1Ω = 1V/1A. Innymi słowy, jeśli przez przewodnik pod napięciem 1 wolta płynie prąd o natężeniu 1 ampera, to opór tego przewodnika wynosi 1 om.

Na wartość oporu elektrycznego wpływają wymiary przewodnika. Jest on proporcjonalny do długości przewodnika (L) i odwrotnie proporcjonalny do jego przekroju (S). Możemy to zapisać wzorem: R = ρ · L/S, gdzie ρ (ro) to opór właściwy materiału.

💡 Wyobraź sobie opór jako "wąskie gardło" dla prądu - im dłuższa rura (przewodnik), tym trudniej przepchnąć przez nią wodę (prąd), a im większa średnica rury, tym łatwiej woda przepływa!

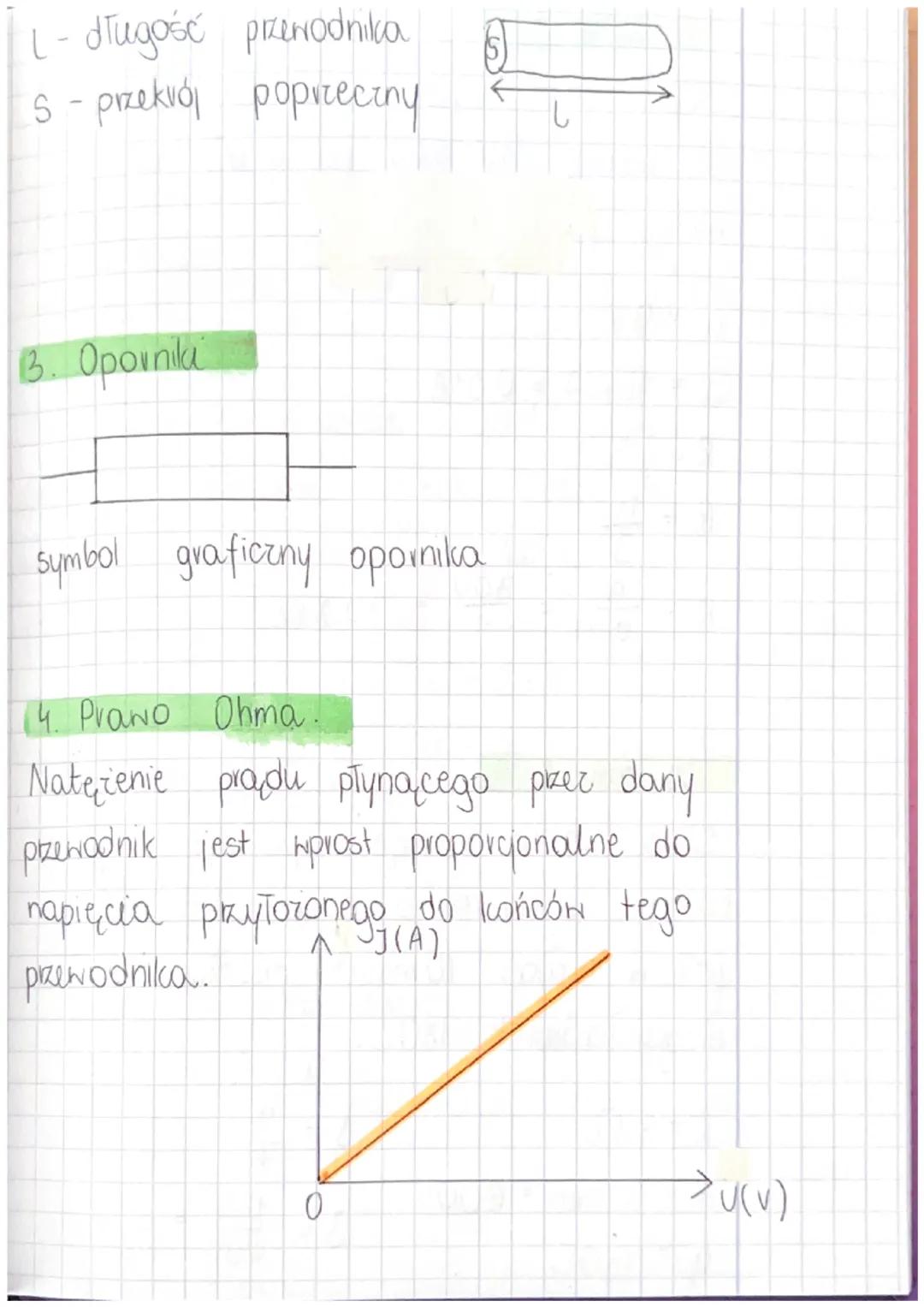

Opornik i prawo Ohma

Opornik to element obwodu elektrycznego zaprojektowany specjalnie po to, by wprowadzać określony opór. W schematach elektrycznych oznaczamy go specjalnym symbolem graficznym (zygzakowata linia).

Prawo Ohma to fundamentalna zasada w elektrotechnice, która mówi, że natężenie prądu płynącego przez przewodnik jest wprost proporcjonalne do napięcia przyłożonego do jego końców. Innymi słowy - im większe napięcie przyłożymy, tym większy prąd popłynie przez przewodnik.

Zależność tę można przedstawić na wykresie, gdzie oś pozioma to napięcie (U), a oś pionowa to natężenie prądu (J). Dla elementów spełniających prawo Ohma wykres ten jest linią prostą, co pokazuje liniową zależność między tymi wielkościami.

🔌 Prawo Ohma możemy porównać do spuszczania wody z góry - im wyżej (większe napięcie), tym szybciej płynie woda (większy prąd). Jeśli podwoisz wysokość, podwoi się również szybkość przepływu!

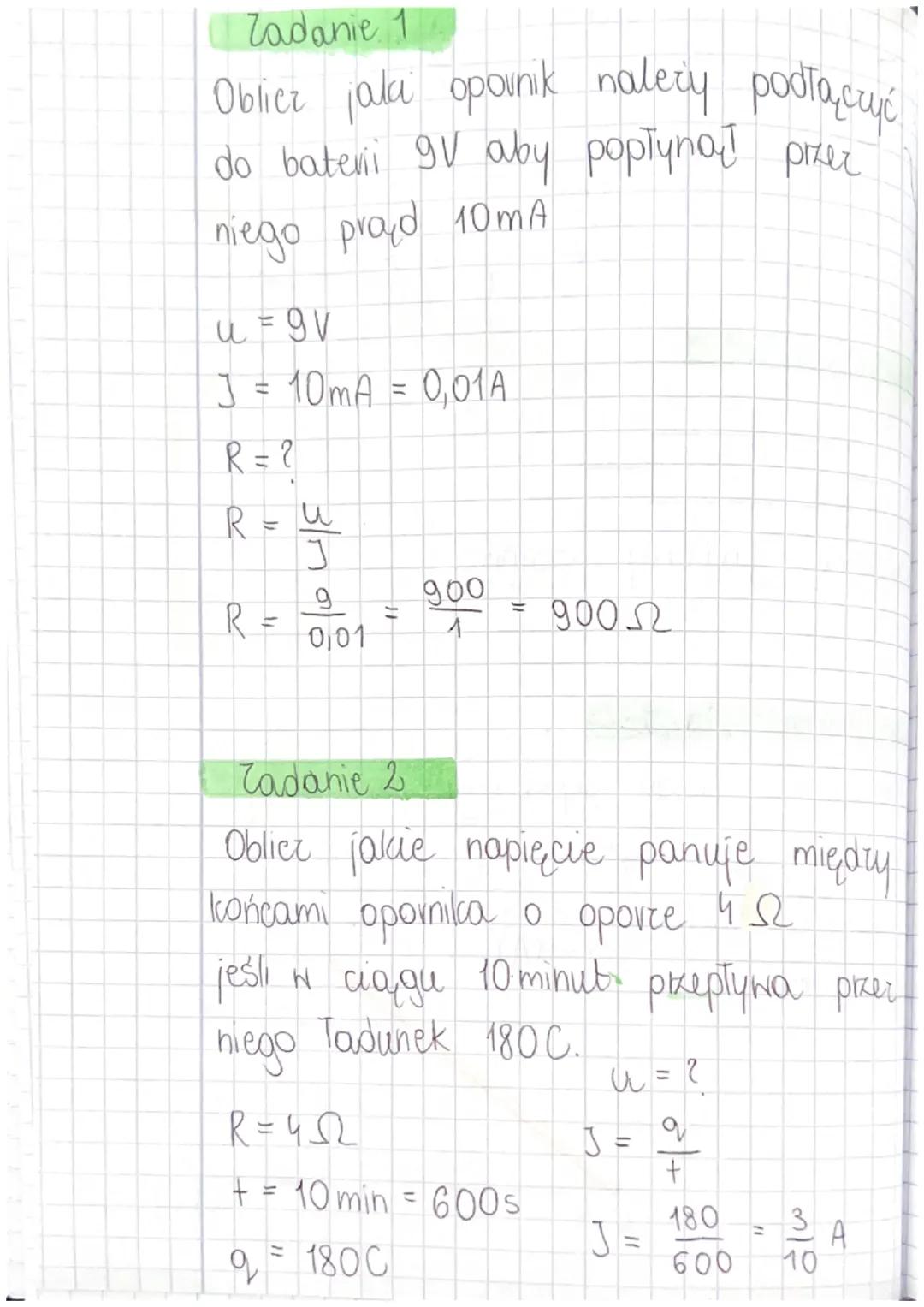

Przykładowe zadania z oporu elektrycznego (1)

W pierwszym zadaniu obliczamy opór, znając napięcie i natężenie prądu. Gdy mamy baterię 9V i chcemy, aby popłynął prąd 10mA (0,01A), korzystamy ze wzoru R = U/J.

Po podstawieniu danych: R = 9V/0,01A = 900Ω. Taki opornik należy podłączyć do baterii, aby uzyskać pożądane natężenie prądu.

W drugim zadaniu musimy najpierw obliczyć natężenie prądu, znając ładunek i czas. Wiemy, że w ciągu 10 minut (600s) przepłynął ładunek 180C przez opornik o oporze 4Ω. Korzystamy ze wzoru J = q/t, więc J = 180C/600s = 3/10A = 0,3A.

⚡ Zauważ, że wszystkie zadania z prawa Ohma rozwiązujesz korzystając z tego samego wzoru, tylko przekształconego na różne sposoby! Opanowanie tych przekształceń to klucz do sukcesu.

Przykładowe zadania z oporu elektrycznego (2)

Kontynuując drugie zadanie, znamy już natężenie prądu (0,3A) oraz opór (4Ω). Aby obliczyć napięcie, przekształcamy prawo Ohma: U = J·R.

Po podstawieniu: U = 0,3A · 4Ω = 1,2V. Tyle wynosi napięcie między końcami opornika.

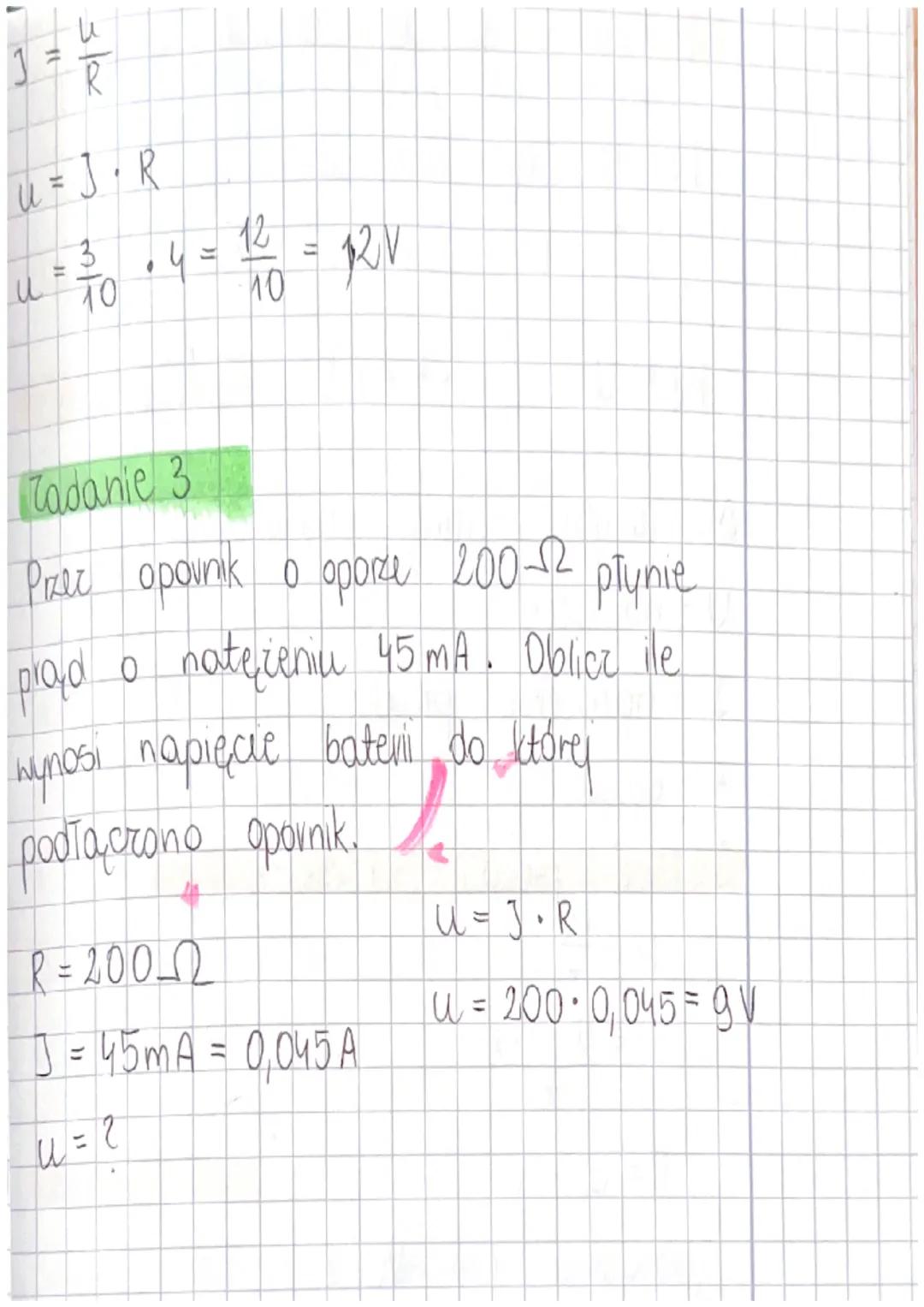

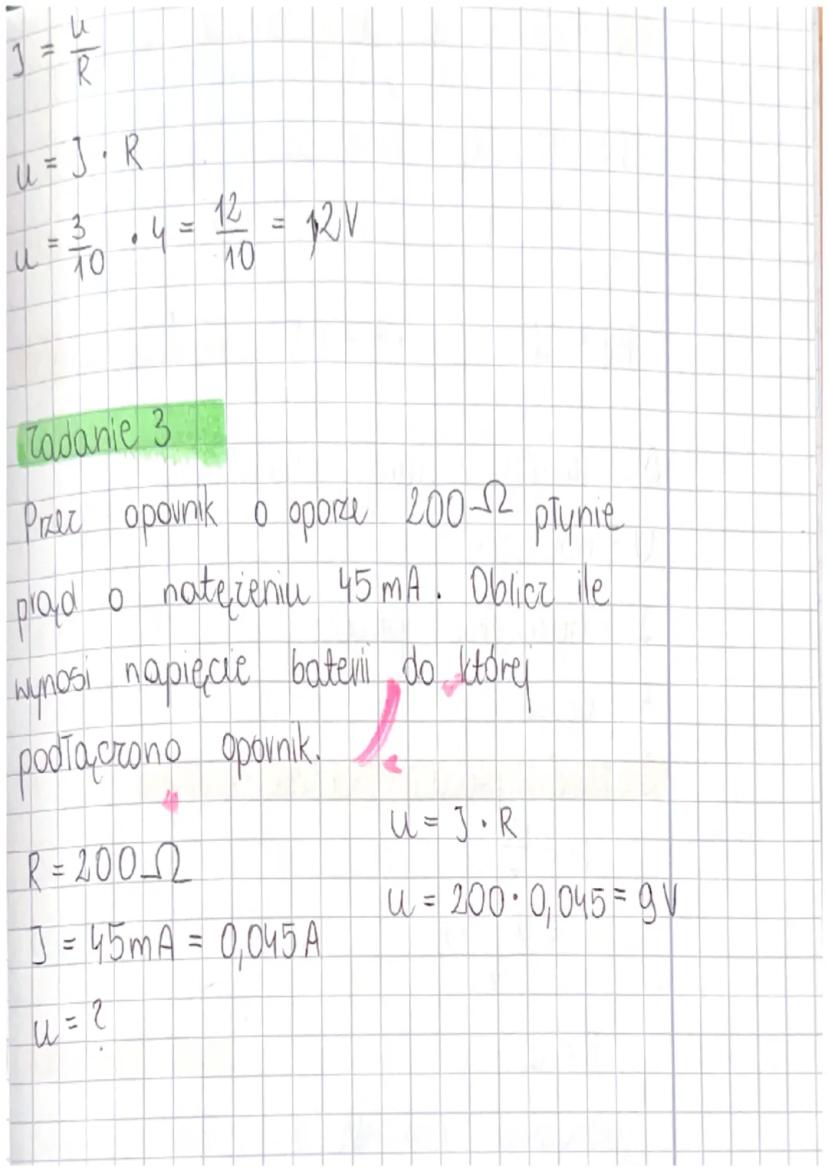

W trzecim zadaniu mamy opornik o oporze 200Ω, przez który przepływa prąd o natężeniu 45mA (0,045A). Mamy obliczyć napięcie baterii. Ponownie korzystamy z przekształconego prawa Ohma: U = J·R.

Po podstawieniu wartości: U = 0,045A · 200Ω = 9V. Tyle wynosi napięcie baterii, do której podłączony jest opornik.

🧮 Pamiętaj o jednostkach! Zawsze sprawdzaj, czy pracujesz na tych samych jednostkach - przeliczaj miliampery na ampery $1mA = 0,001A$ i minuty na sekundy przed podstawieniem do wzoru.

Przekształcenia prawa Ohma i ostatnie zadanie

Prawo Ohma możemy zapisać na trzy równoważne sposoby: U = J·R, J = U/R lub R = U/J. W zależności od tego, którą wielkość chcemy obliczyć, wybieramy odpowiednie przekształcenie.

W zadaniu trzecim obliczyliśmy napięcie baterii, korzystając z wartości oporu i natężenia prądu. Opornik o oporze 200Ω, przez który płynie prąd 45mA (0,045A), jest podłączony do baterii o napięciu 9V.

Prawidłowe rozwiązanie wygląda następująco:

1. Zapisujemy wzór: U = J·R
2. Podstawiamy dane: U = 0,045A · 200Ω = 9V
3. Otrzymujemy wynik: napięcie baterii wynosi 9V

🔑 Rozwiązując zadania z prawa Ohma, zawsze zaczynaj od zapisania, co jest dane i czego szukasz. Następnie wybierz odpowiednie przekształcenie wzoru i systematycznie podstawiaj wartości. Taka metodyczna praca minimalizuje ryzyko błędu!
