Cyfrowe układy logiczne i podstawowe bramki

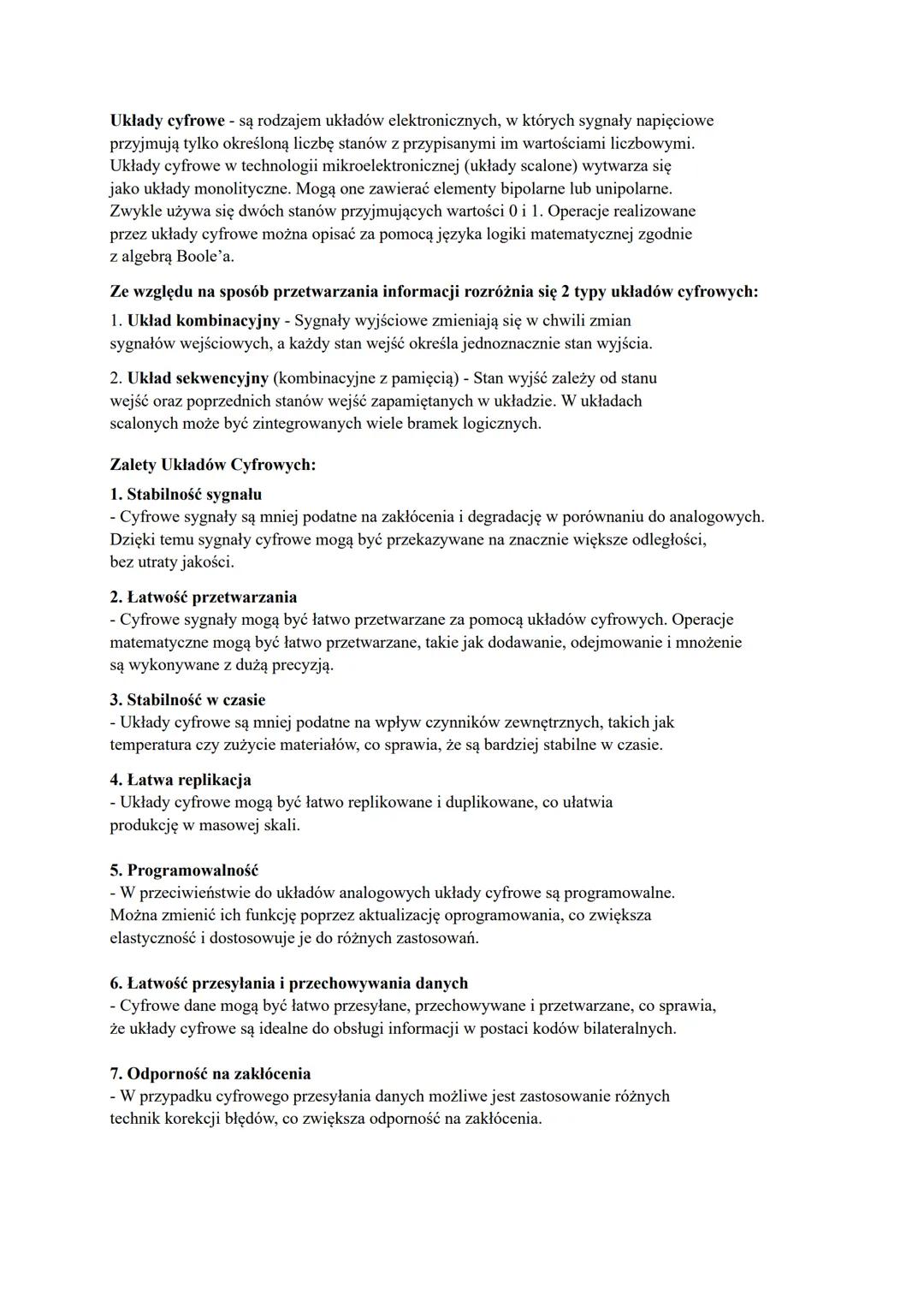

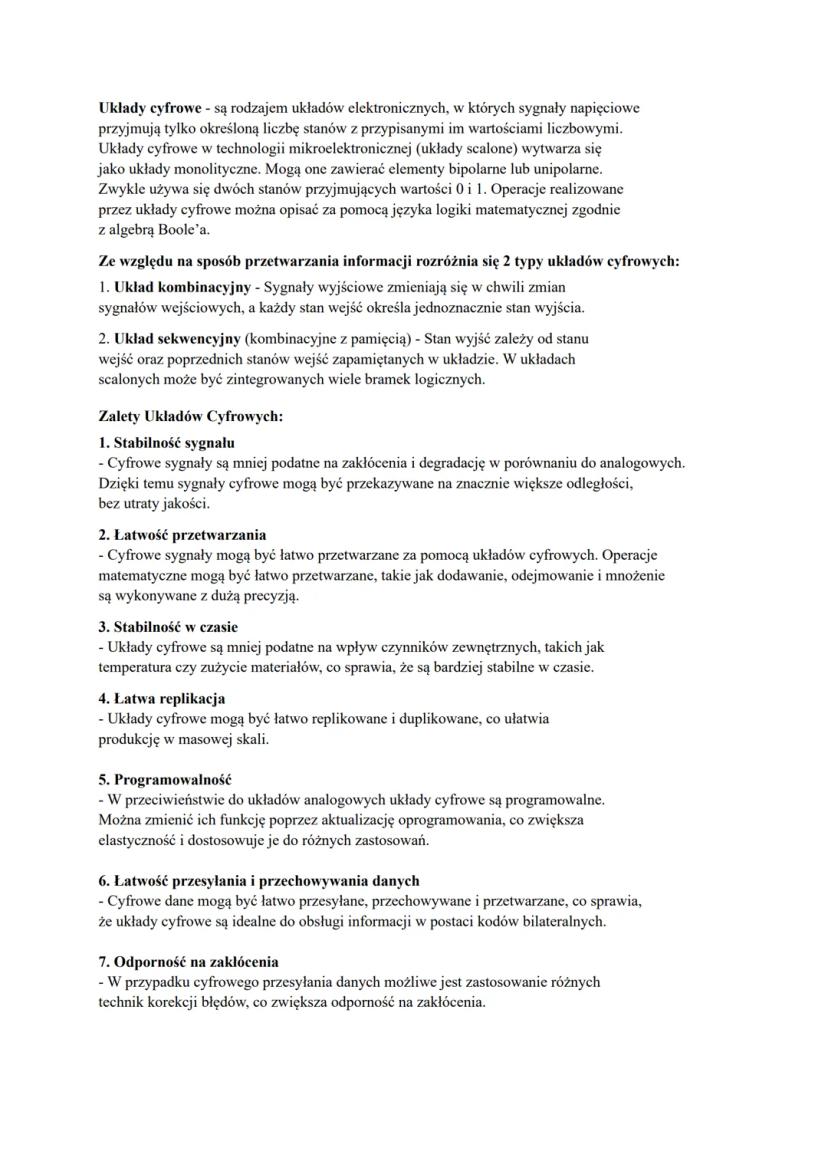

Czym są układy cyfrowe?

Układy cyfrowe to specjalne układy elektroniczne, które pracują tylko z określonymi stanami napięcia - zazwyczaj 0 i 1. To jak włącznik światła - jest albo włączony, albo wyłączony, bez stanów pośrednich.

Istnieją dwa główne typy tych układów. Układy kombinacyjne reagują natychmiastowo - jak tylko zmienisz sygnał wejściowy, od razu zmienia się wyjście. Układy sekwencyjne są bardziej skomplikowane - "pamiętają" poprzednie stany i na ich podstawie podejmują decyzje.

Wszystkie operacje w układach cyfrowych można opisać za pomocą algebry Boole'a - matematycznego języka logiki. Dzięki temu projektowanie elektroniki staje się logiczne i przewidywalne.

💡 Pamiętaj: Układy cyfrowe działają jak matematyka - każdy stan wejścia daje dokładnie określony wynik na wyjściu!

Zalety układów cyfrowych

Dlaczego układy cyfrowe zdominowały nowoczesną elektronikę? Po pierwsze, są odporne na zakłócenia - sygnał cyfrowy albo jest, albo go nie ma, więc trudno go "zepsuć" przez przypadek.

Łatwość przetwarzania to kolejny atut. Operacje matematyczne jak dodawanie czy mnożenie są wykonywane z ogromną precyzją. Dodatkowo układy cyfrowe są programowalne - możesz zmienić ich działanie przez aktualizację oprogramowania.

Nie można też zapomnieć o stabilności w czasie. Podczas gdy układy analogowe starzeją się i zmieniają swoje parametry, układy cyfrowe działają tak samo przez lata. To dlatego twój telefon nie "rozstrajał się" jak stare radio!

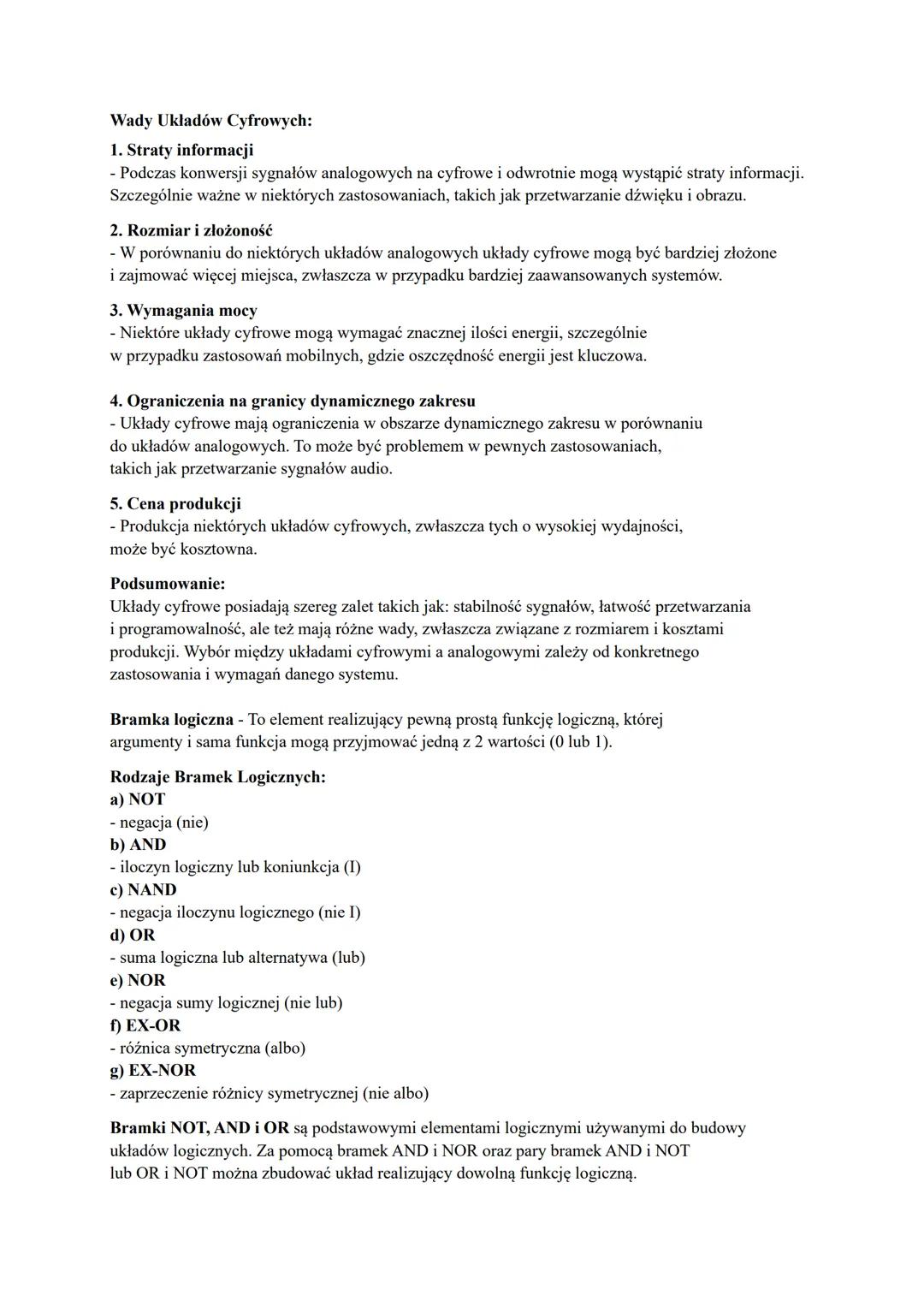

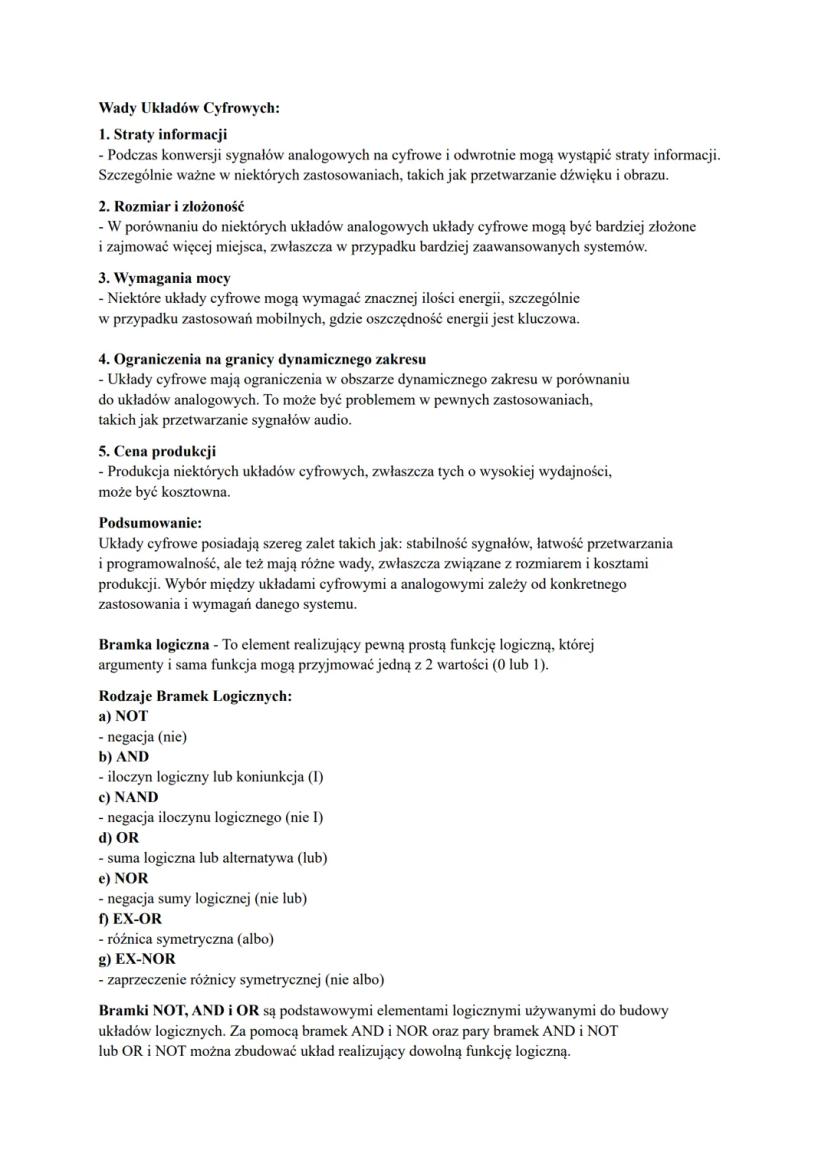

Wady układów cyfrowych

Mimo wielu zalet, układy cyfrowe mają też swoje problemy. Największy to straty informacji podczas konwersji sygnałów analogowych na cyfrowe - część danych po prostu znika w procesie.

Rozmiar i złożoność mogą być problematyczne. Układy cyfrowe często zajmują więcej miejsca niż ich analogowe odpowiedniki. Dodatkowo niektóre z nich są prawdziwymi "żarłokami energii", co jest problemem w urządzeniach mobilnych.

Ograniczenia dynamicznego zakresu oznaczają, że układy cyfrowe mają trudności z bardzo delikatnymi sygnałami. W audiofilii wciąż można spotkać entuzjastów lamp elektronowych właśnie z tego powodu.

💡 Ciekawostka: Wybór między układami cyfrowymi a analogowymi to zawsze kompromis - musisz zdecydować, co jest ważniejsze w danym zastosowaniu!

Bramki logiczne - podstawowe elementy

Bramka logiczna to najmniejszy element układu cyfrowego - realizuje prostą funkcję logiczną na sygnałach 0 i 1. To jak małe fabryki decyzji!

Podstawowe bramki to NOT (negacja - odwraca sygnał), AND (iloczyn logiczny), OR (suma logiczna). Z tych trzech można zbudować każdy układ cyfrowy na świecie!

Bardziej zaawansowane bramki to NAND, NOR, EX-OR i EX-NOR - są to kombinacje podstawowych bramek. Każda ma swoje zastosowanie w różnych sytuacjach.

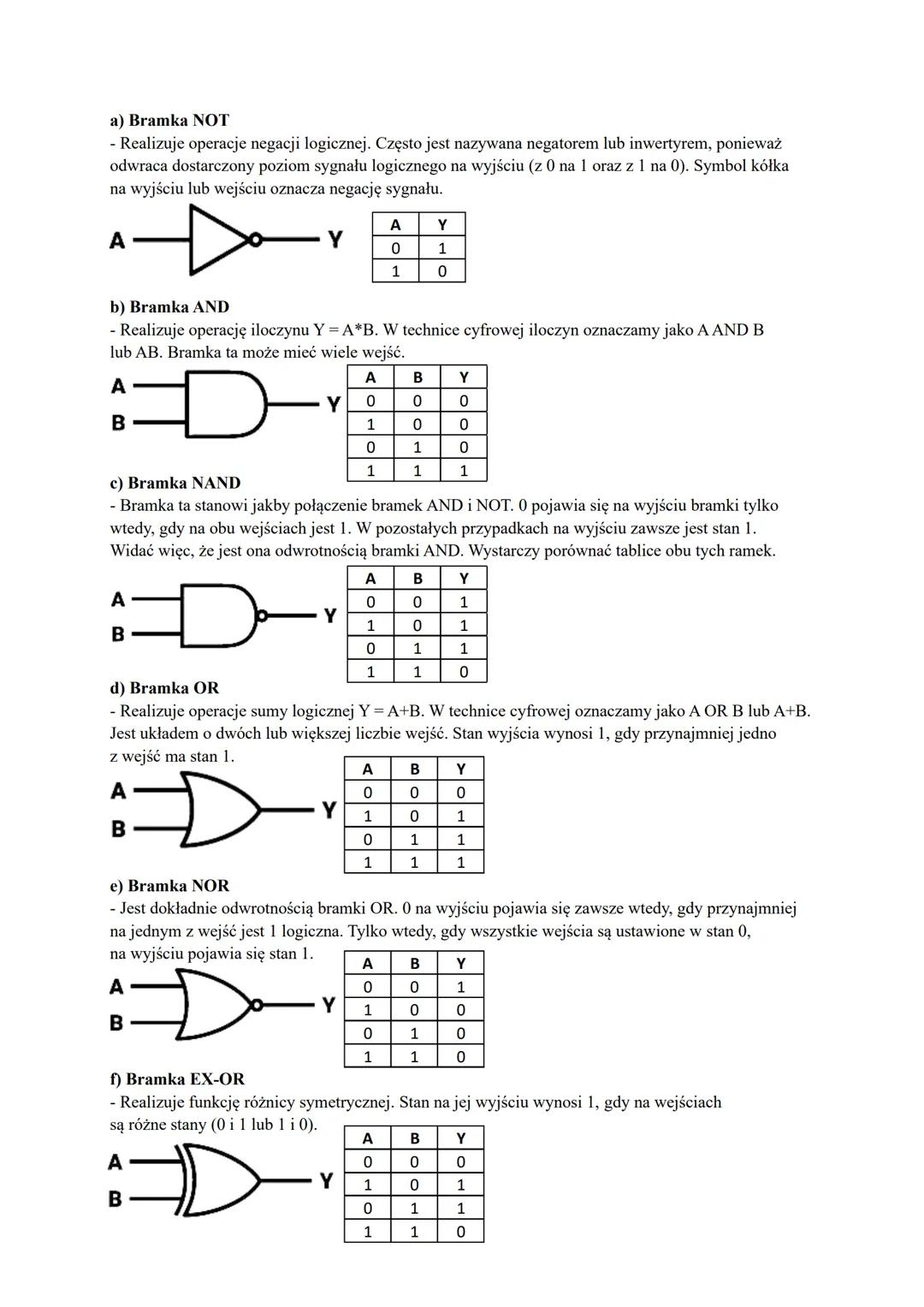

Działanie podstawowych bramek

Bramka NOT jest jak elektroniczny buntownik - zawsze robi odwrotnie niż kazesz. Jeśli dasz jej 1, zwróci 0. Jeśli dasz 0, zwróci 1. Symbol kółka na schemacie zawsze oznacza negację.

Bramka AND jest jak wymagający strażnik - przepuszcza sygnał (daje 1) tylko wtedy, gdy WSZYSTKIE wejścia mają stan 1. Wystarczy jedno wejście na 0, a wyjście też będzie 0.

Bramka OR jest bardziej liberalna - wystarczy, że choć jedno wejście ma stan 1, a ona przepuści sygnał. To jak głosowanie - jeśli ktokolwiek się zgadza, propozycja przechodzi.

💡 Wskazówka: Zapamiętaj: AND to "wszyscy muszą się zgodzić", OR to "ktokolwiek może się zgodzić"!

Bramka NAND to odwrotność AND - daje 0 tylko gdy wszystkie wejścia mają 1. W pozostałych przypadkach zawsze zwraca 1. To bardzo uniwersalna bramka!

Bramka EX-OR jest jak detektor różnic - daje 1 tylko gdy wejścia są różne (0 i 1, lub 1 i 0). Gdy wejścia są takie same, zwraca 0.

Bramki NOR i EX-NOR

Bramka NOR to przeciwieństwo bramki OR. Zwraca 1 tylko wtedy, gdy wszystkie wejścia mają stan 0. Jak tylko pojawi się choć jedna 1 na wejściu, wyjście staje się 0.

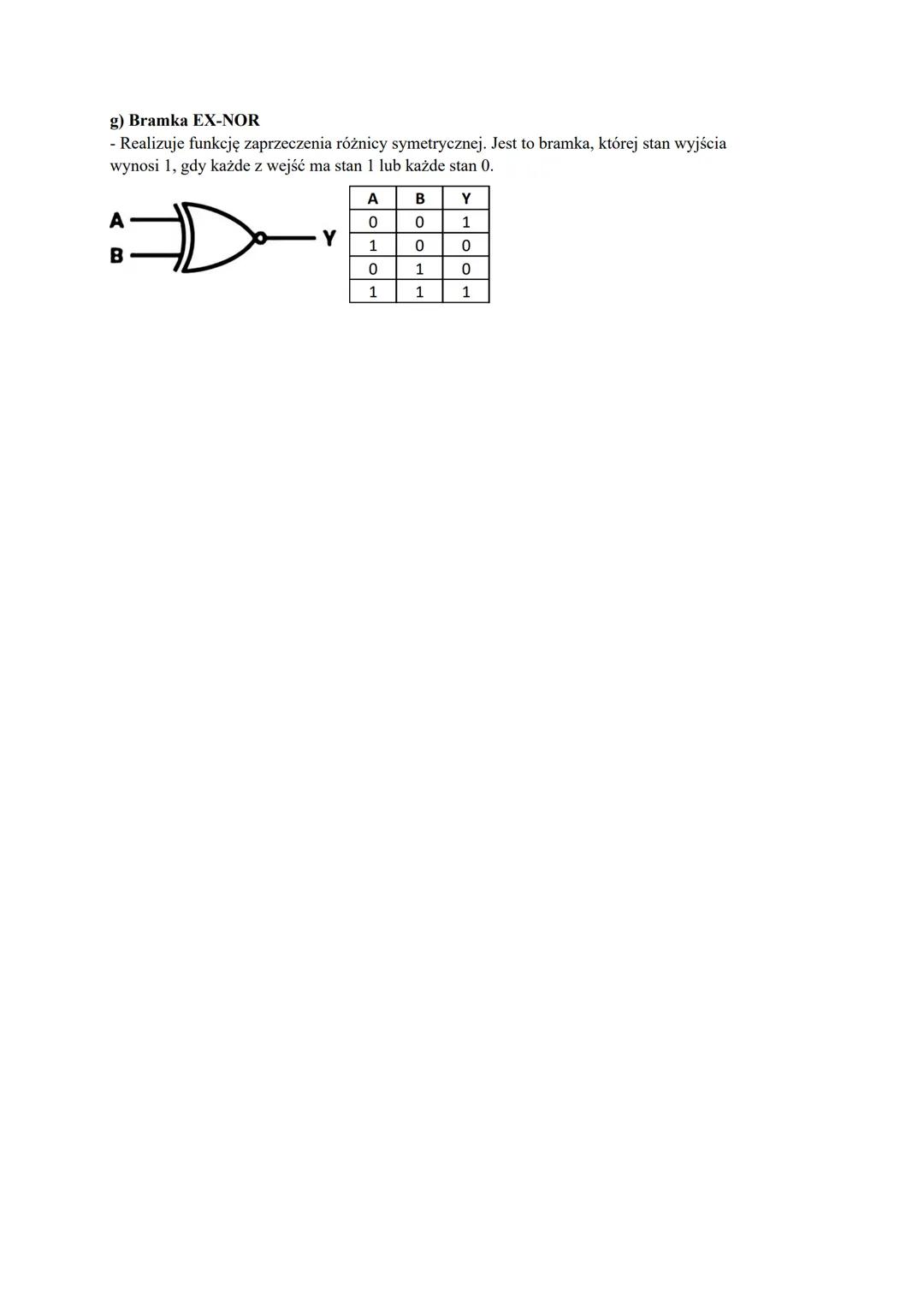

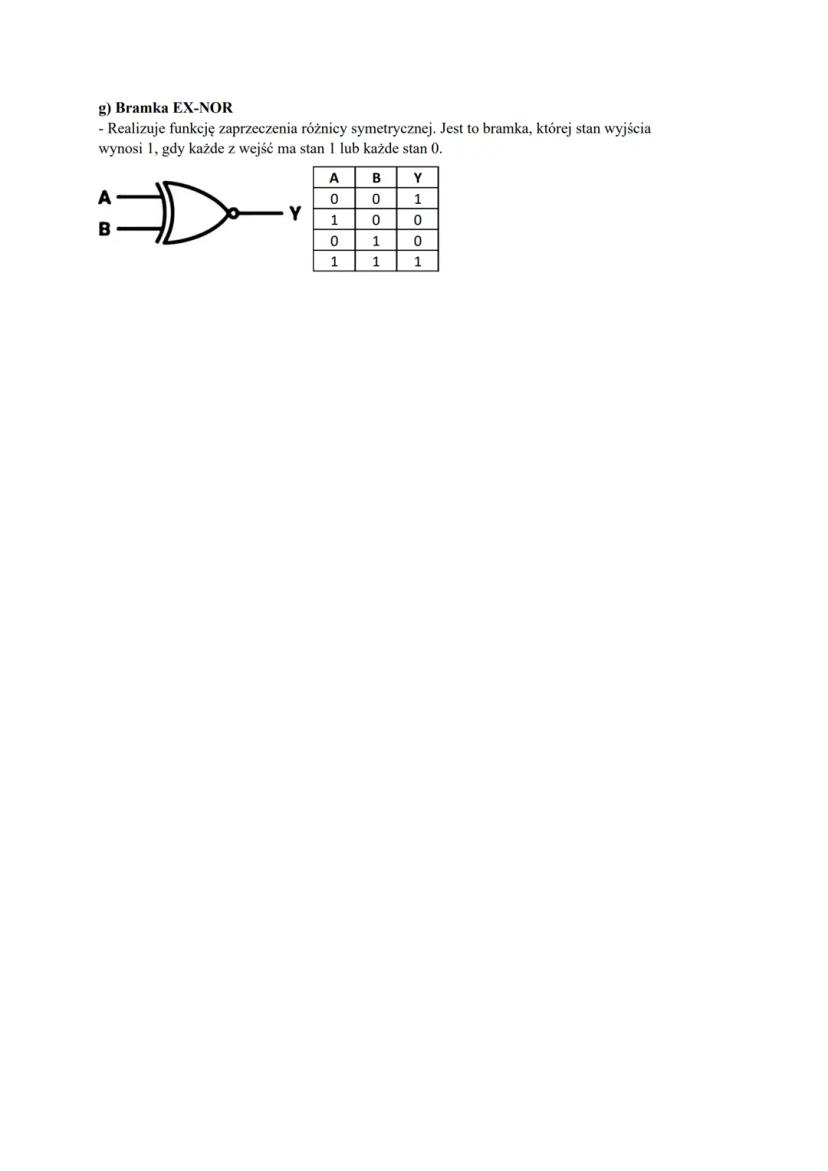

Bramka EX-NOR jest odwrotnością EX-OR. Daje 1, gdy wszystkie wejścia są takie same - albo wszystkie 0, albo wszystkie 1. To jak detektor zgodności!

Te bramki mogą wydawać się skomplikowane, ale każda ma swoje miejsce w elektronice cyfrowej. Kombinując je w różne sposoby, inżynierowie tworzą procesory, pamięci i wszystkie inne układy cyfrowe.

💡 Pamiętaj: Wszystkie bramki można przedstawić w tablicach prawdy - to najlepszy sposób na zrozumienie ich działania!

Opanowanie bramek logicznych to klucz do zrozumienia całej elektroniki cyfrowej. Z tych prostych elementów powstają najbardziej zaawansowane systemy komputerowe!
