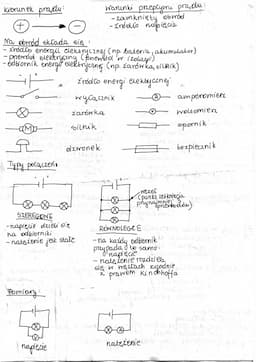

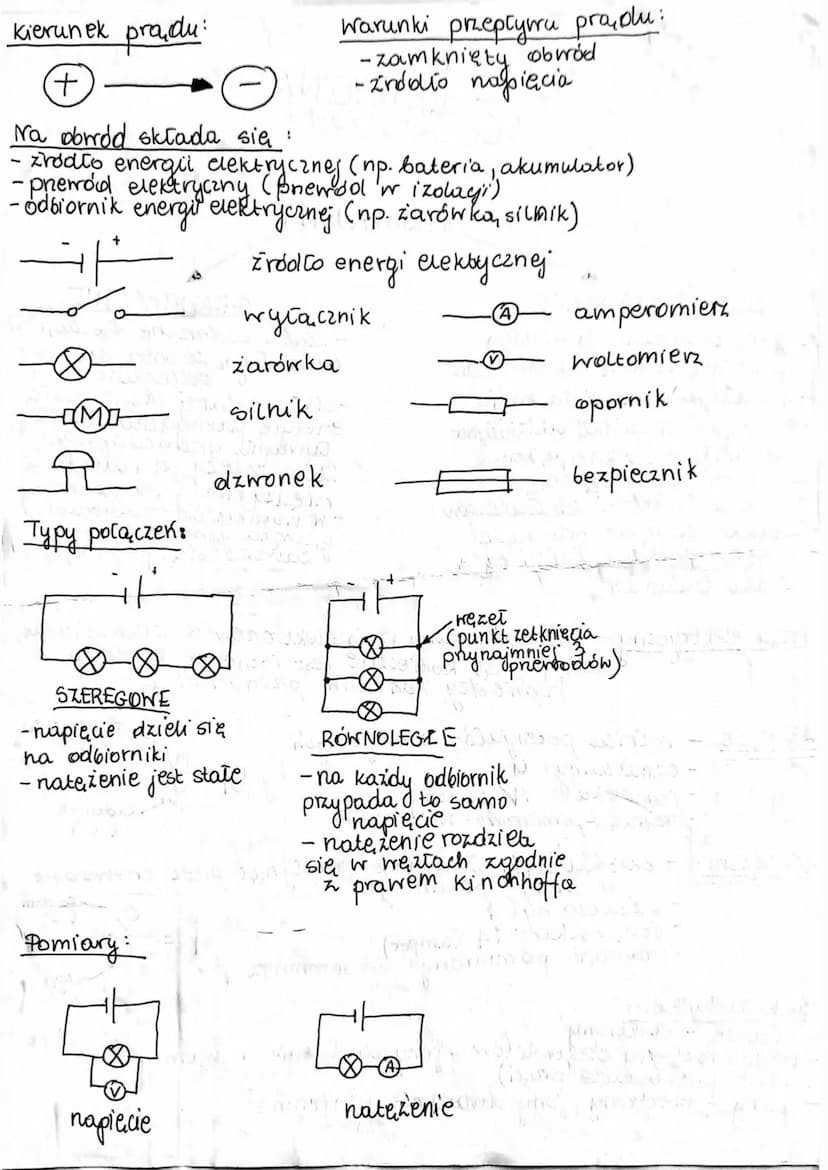

Typy połączeń i pomiary w obwodach elektrycznych

Ta strona skupia się na różnych typach połączeń w obwodach elektrycznych oraz metodach pomiaru parametrów elektrycznych.

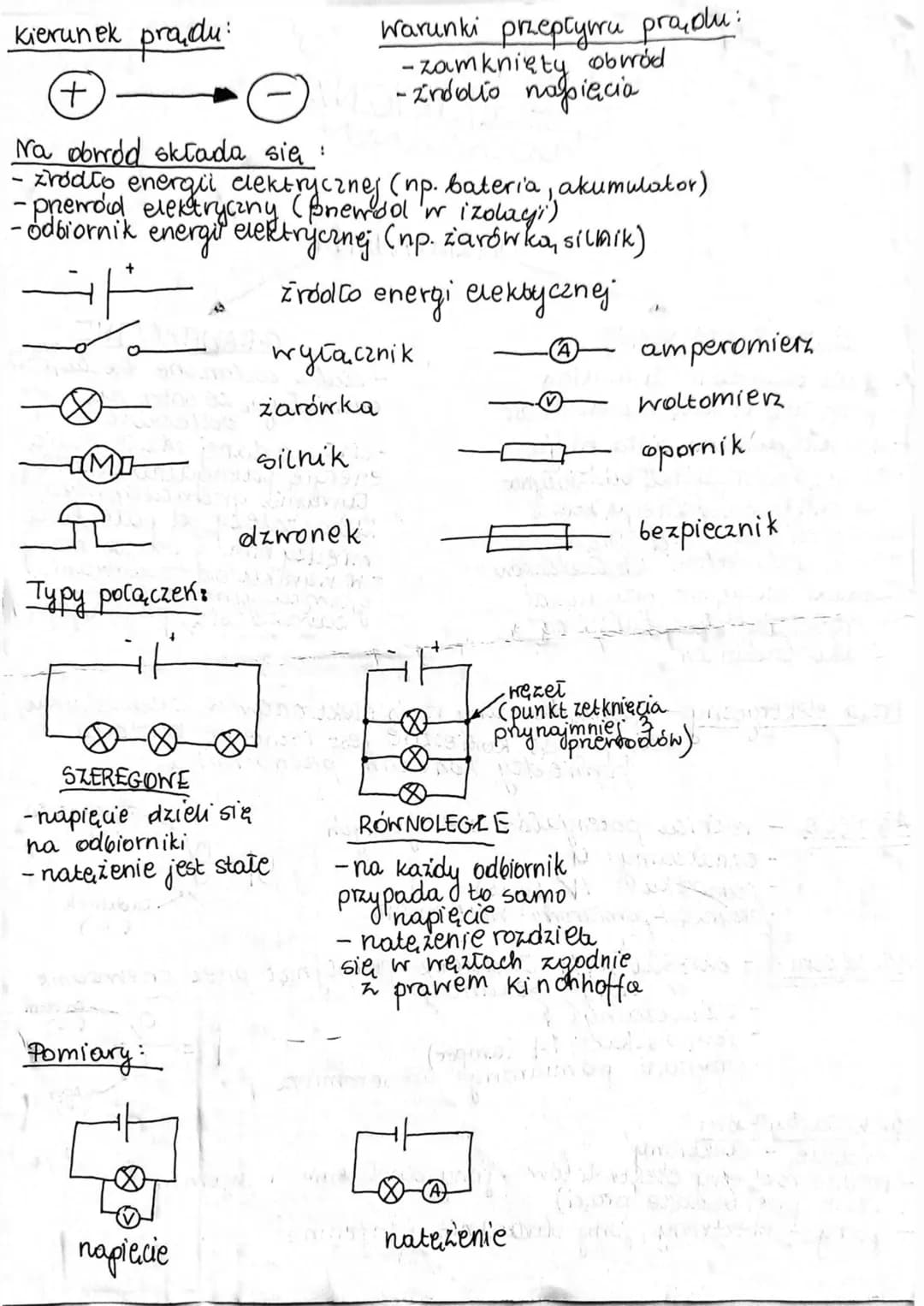

Wyróżniamy dwa główne typy połączeń w obwodach elektrycznych: szeregowe i równoległe. Każdy z nich ma swoje charakterystyczne cechy wpływające na rozkład napięcia i natężenia prądu w obwodzie.

Highlight: W połączeniu szeregowym napięcie dzieli się na odbiorniki, a natężenie prądu jest stałe. W połączeniu równoległym każdy odbiornik otrzymuje to samo napięcie, a natężenie prądu rozdziela się w węzłach.

Pomiary w obwodach elektrycznych są kluczowe dla zrozumienia ich działania. Do najważniejszych przyrządów pomiarowych należą:

1. Amperomierz - do pomiaru natężenia prądu
2. Woltomierz - do pomiaru napięcia

Vocabulary: Czym mierzymy natężenie prądu - Amperomierzem Vocabulary: Do pomiaru napięcia elektrycznego stosuje się - Woltomierz

Warunki przepływu prądu w obwodzie to:

• Zamknięty obwód
• Istnienie napięcia

Strona przedstawia również inne elementy obwodu, takie jak opornik, bezpiecznik czy wyłącznik, które pełnią ważne funkcje w kontrolowaniu przepływu prądu i zabezpieczaniu obwodu.

Example: Bezpiecznik w obwodzie elektrycznym chroni go przed przeciążeniem, przerywając obwód w przypadku zbyt wysokiego natężenia prądu.

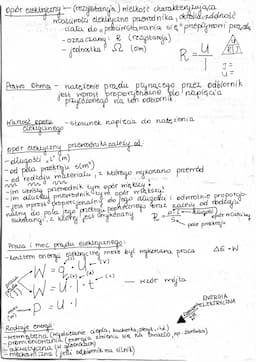

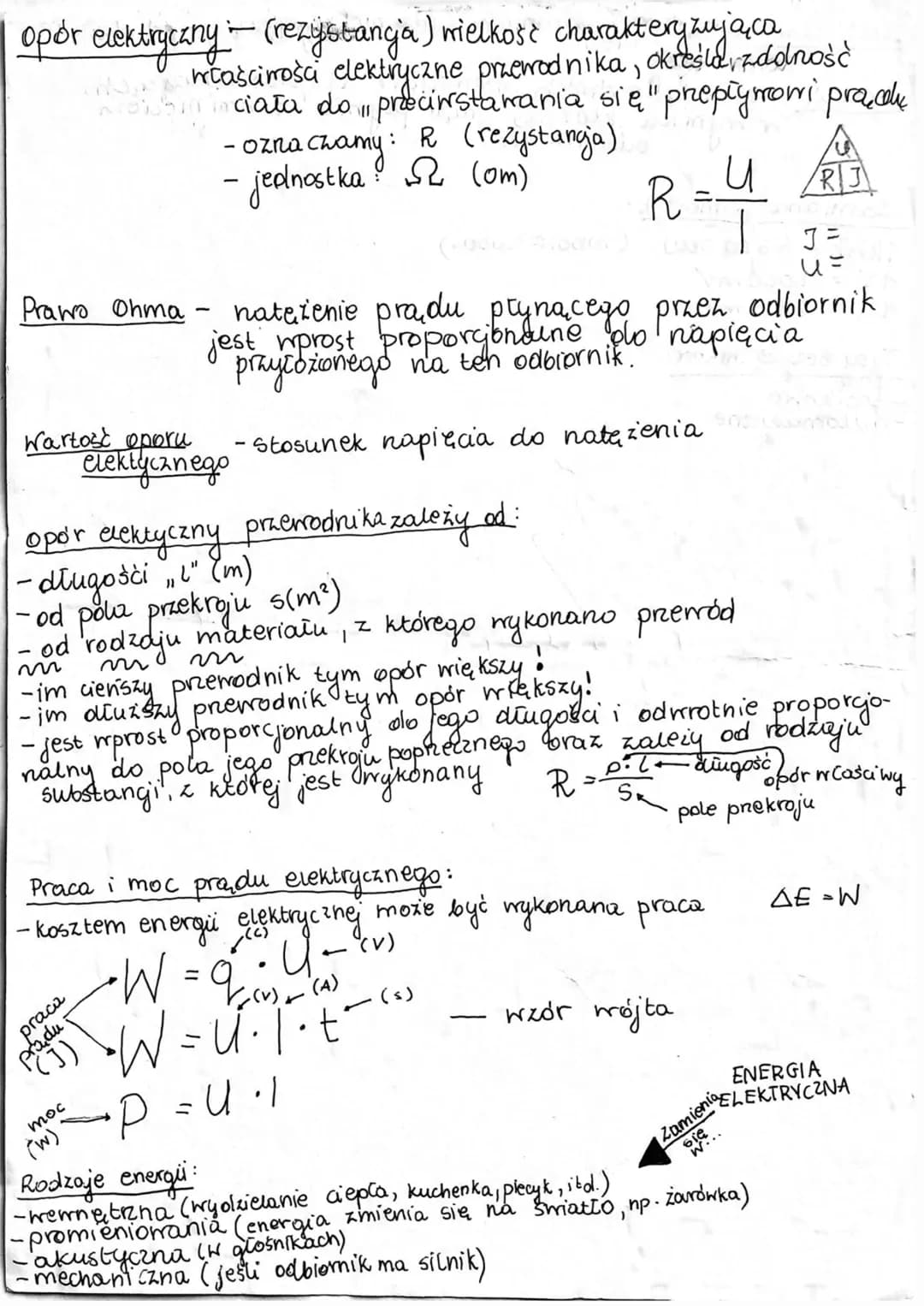

Opór elektryczny i prawo Ohma

Ta strona koncentruje się na koncepcji oporu elektrycznego i prawie Ohma, które są fundamentalne dla zrozumienia zachowania prądu w obwodach elektrycznych.

Opór elektryczny, znany również jako rezystancja, to właściwość materiału, która określa jego zdolność do przeciwstawiania się przepływowi prądu elektrycznego.

Definition: Opór elektryczny to wielkość charakteryzująca właściwości elektryczne przewodnika, określająca zdolność ciała do przeciwstawiania się przepływowi prądu.

Highlight: Opór elektryczny wzór: R = U / I, gdzie R to opór, U to napięcie, a I to natężenie prądu.

Jednostką oporu elektrycznego jest om $Ω$. Wartość oporu elektrycznego przewodnika zależy od kilku czynników:

• Długości przewodnika
• Pola przekroju poprzecznego
• Rodzaju materiału, z którego wykonano przewodnik

Example: Im dłuższy przewodnik, tym większy jego opór elektryczny. Im większe pole przekroju przewodnika, tym mniejszy jego opór.

Prawo Ohma to fundamentalne prawo fizyki, które opisuje zależność między napięciem, natężeniem prądu i oporem elektrycznym w obwodzie.

Definition: Prawo Ohma definicja: Natężenie prądu płynącego przez przewodnik jest wprost proporcjonalne do napięcia przyłożonego na ten przewodnik i odwrotnie proporcjonalne do jego oporu.

Highlight: Prawo Ohma wzór: I = U / R

Strona omawia również koncepcje pracy i mocy prądu elektrycznego, pokazując, jak energia elektryczna może być zamieniana na inne formy energii, takie jak cieplna, świetlna czy mechaniczna.

Example: W żarówce energia elektryczna zamienia się na energię świetlną i cieplną, a w silniku elektrycznym - na energię mechaniczną.

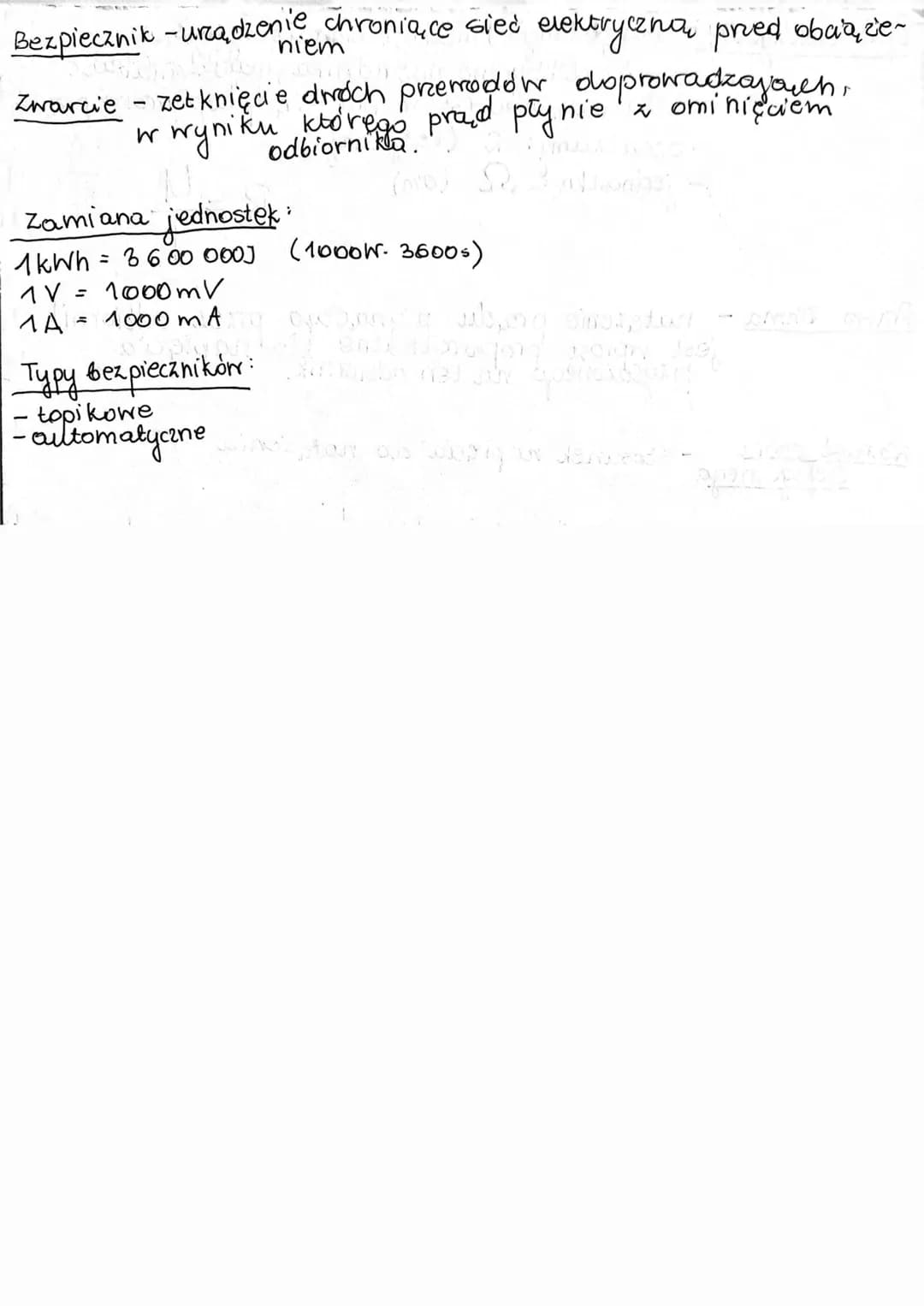

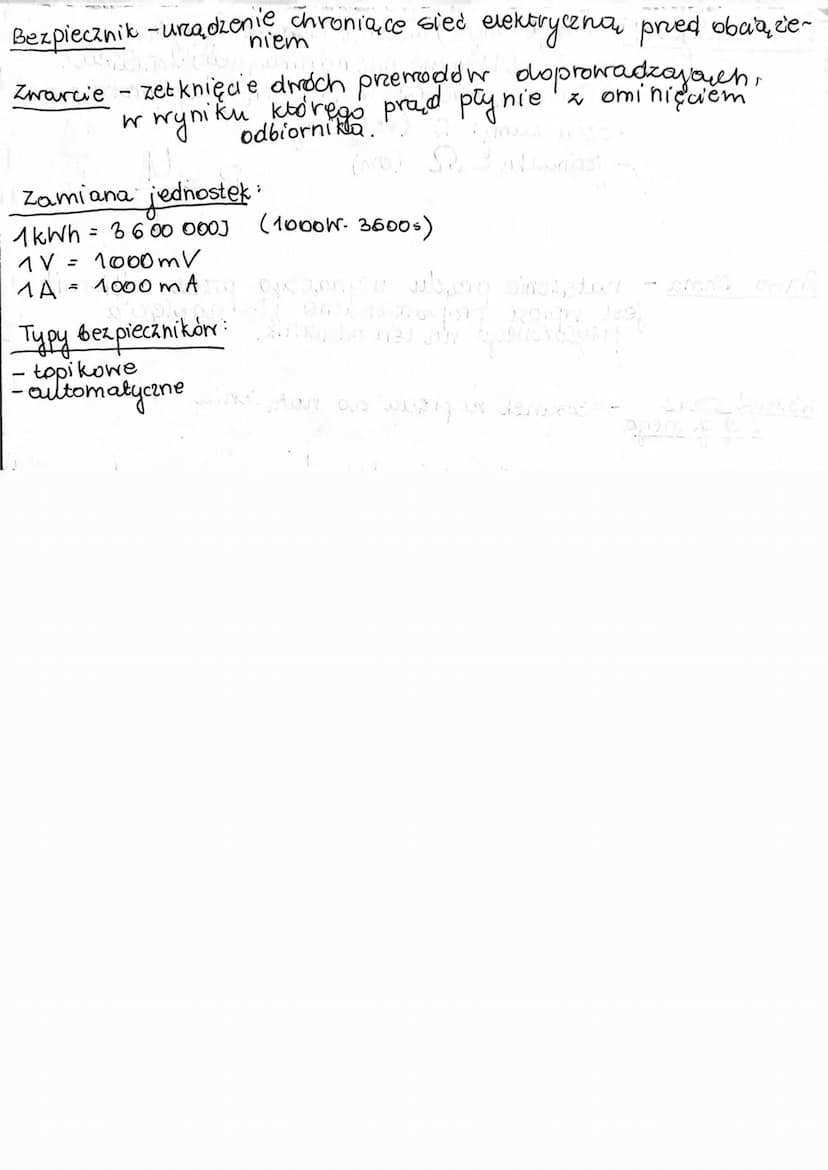

Bezpieczeństwo elektryczne i jednostki

Ta strona skupia się na aspektach bezpieczeństwa w obwodach elektrycznych oraz na jednostkach używanych w elektryczności.

Bezpiecznik to kluczowe urządzenie zabezpieczające w obwodach elektrycznych. Chroni on sieć elektryczną przed przeciążeniem, przerywając obwód w przypadku zbyt wysokiego natężenia prądu.

Definition: Bezpiecznik to urządzenie chroniące sieć elektryczną przed przeciążeniem.

Istnieją dwa główne typy bezpieczników:

1. Topikowe
2. Automatyczne

Example: Bezpiecznik topikowy zawiera drut, który topi się przy zbyt wysokim natężeniu prądu, przerywając obwód.

Zwarcie to niebezpieczne zjawisko w obwodach elektrycznych, polegające na zetknięciu dwóch przewodów, co prowadzi do przepływu prądu z pominięciem odbiornika.

Highlight: Zwarcie może prowadzić do uszkodzenia urządzeń elektrycznych lub nawet pożaru, dlatego tak ważne jest stosowanie bezpieczników.

Strona przedstawia również ważne jednostki używane w elektryczności i ich przeliczniki:

• 1 kWh = 3 600 000 J
• 1 V = 1000 mV
• 1 A = 1000 mA

Vocabulary: kWh $kilowatogodzina$ to jednostka energii elektrycznej często używana w rozliczeniach za prąd.

Zrozumienie tych jednostek i ich relacji jest kluczowe dla prawidłowego obliczania i interpretowania wartości elektrycznych w praktycznych zastosowaniach.

Example: Żarówka o mocy 60W, świecąca przez 1 godzinę, zużywa energię 60Wh, czyli 0,06 kWh.

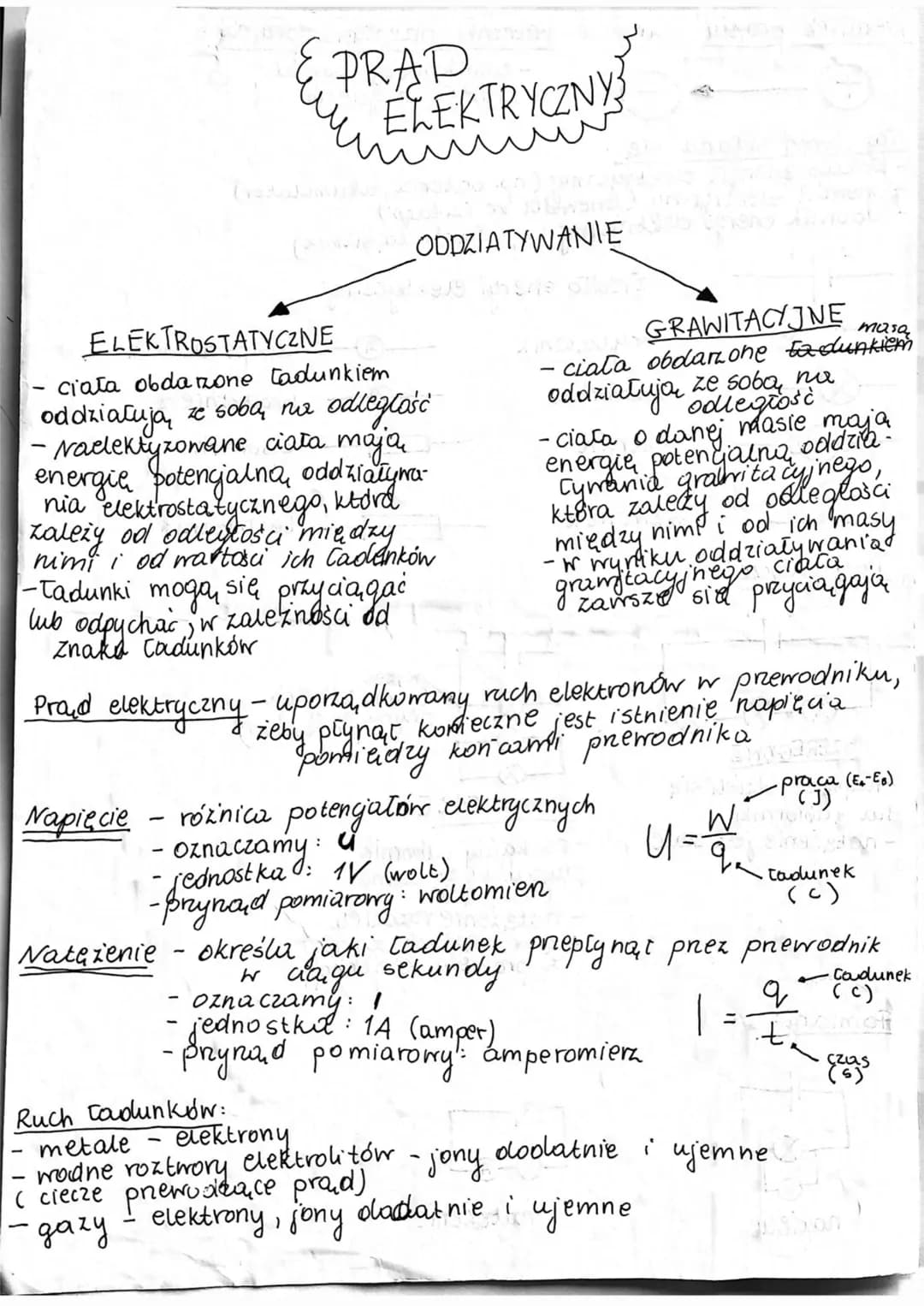

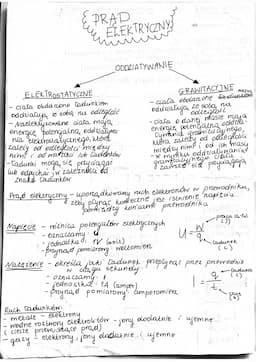

Podstawy prądu elektrycznego

Prąd elektryczny to fundamentalne zjawisko w fizyce, które ma ogromne znaczenie w naszym codziennym życiu. Ta strona wprowadza kluczowe pojęcia związane z prądem elektrycznym i jego właściwościami.

Prąd elektryczny definiuje się jako uporządkowany ruch elektronów w przewodniku. Aby prąd mógł płynąć, konieczne jest istnienie napięcia, które jest różnicą potencjałów elektrycznych między dwoma punktami obwodu.

Definicja: Prąd elektryczny to uporządkowany ruch elektronów w przewodniku, wymagający istnienia napięcia.

Natężenie prądu jest kluczowym parametrem opisującym prąd elektryczny. Określa ono ilość ładunku elektrycznego przepływającego przez przekrój przewodnika w jednostce czasu.

Vocabulary: Natężenie prądu - ilość ładunku elektrycznego przepływającego przez przekrój przewodnika w jednostce czasu.

Highlight: Natężenie prądu wzór: I = Q / t, gdzie I to natężenie prądu, Q to ładunek elektryczny, a t to czas.

Jednostką natężenia prądu jest amper $A$, a do jego pomiaru używa się amperomierza. Z kolei napięcie prądu mierzone jest w woltach $V$ za pomocą woltomierza.

Strona ta przedstawia również podstawowe elementy obwodu elektrycznego, takie jak źródło energii elektrycznej $np. bateria$, przewodniki elektryczne oraz odbiorniki energii elektrycznej $np. żarówka, silnik$.

Example: Przykładowy obwód elektryczny może składać się z baterii $źródło energii$, przewodów miedzianych $przewodniki elektryczne$ i żarówki $odbiornik energii$.
