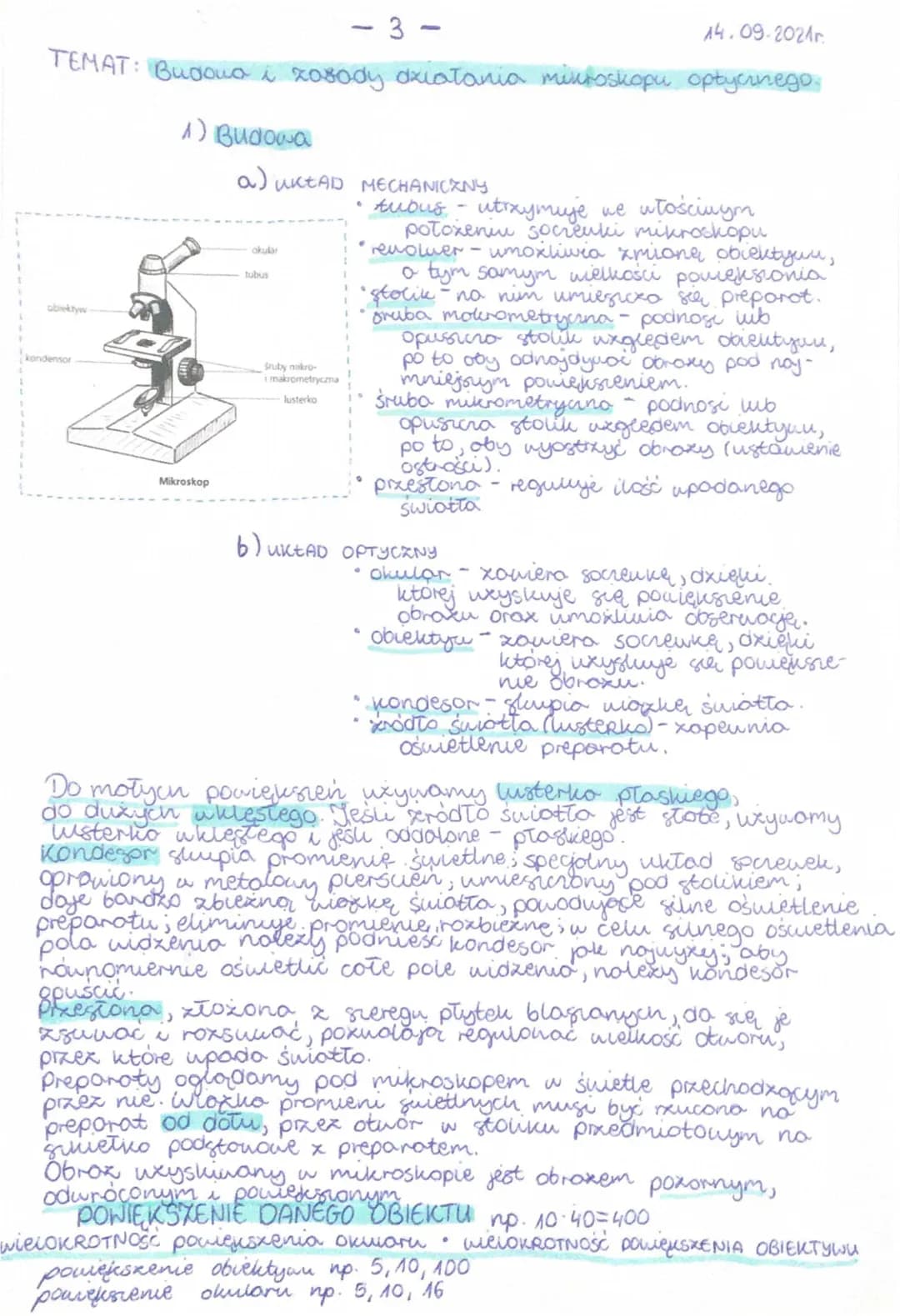

Budowa mikroskopu optycznego
Budowa mikroskopu optycznego składa się z dwóch głównych układów: mechanicznego i optycznego. Układ mechaniczny zapewnia stabilność i możliwość regulacji, podczas gdy układ optyczny odpowiada za tworzenie powiększonego obrazu.
W skład układu mechanicznego wchodzą:
- Statyw - utrzymuje elementy mikroskopu we właściwym położeniu
- Rewolwer - umożliwia zmianę obiektywu
- Stolik - służy do umieszczenia preparatu
- Śruba makrometryczna - do wstępnego ustawienia ostrości
- Śruba mikrometryczna - do dokładnego ustawienia ostrości
Układ optyczny składa się z:
- Okularu - zawiera soczewkę powiększającą obraz
- Obiektywu - zawiera soczewkę tworzącą powiększony obraz
- Kondensora - skupia światło na preparacie
- Źródła światła lusterka - zapewnia oświetlenie preparatu
Highlight: Powiększenie mikroskopu oblicza się mnożąc powiększenie okularu przez powiększenie obiektywu.
Vocabulary: Kondensor - układ soczewek skupiający światło na preparacie, umieszczony pod stolikiem mikroskopu.
Example: Przy powiększeniu okularu 10x i obiektywu 40x, całkowite powiększenie mikroskopu wynosi 400x.
Przesłona, składająca się z ruchomych płytek, pozwala regulować ilość światła padającego na preparat. Preparaty oglądane są w świetle przechodzącym, co oznacza, że wiązka światła musi być skierowana od dołu przez preparat.
Definition: Obraz uzyskiwany w mikroskopie jest obrazem odwróconym i powiększonym obserwowanego obiektu.
