Prąd elektryczny — notatki dla klasy 8 (niecałe 4 strony)

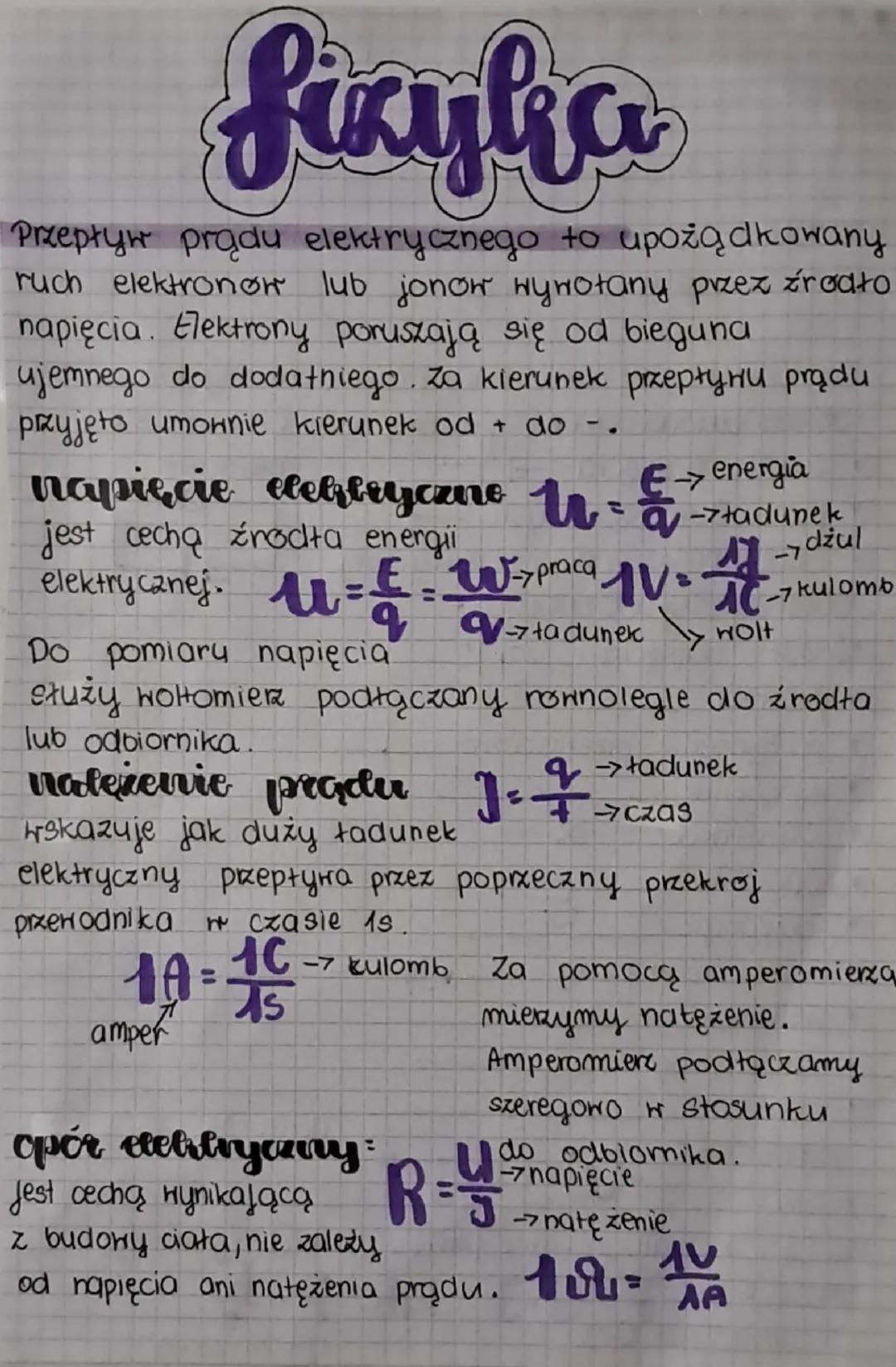

Napięcie, natężenie i opór

Podstawowe wielkości elektryczne

Prąd to uporządkowany ruch ładunków, opisywany przez trzy główne parametry:

• Napięcie ($U$): cecha źródła energii; wzór to $U = \frac{W}{q}$ (jednostka: wolt $[V]$).
• Natężenie ($I$): ilość ładunku przepływająca w czasie; $I = \frac{q}{t}$ (jednostka: amper $[A]$).
• Opór ($R$): cecha materiału stawiająca opór prądowi; $R = \frac{U}{I}$ (jednostka: om $[\Omega]$).

Pomiar parametrów

• Woltomierz: mierzy napięcie, podłączamy go zawsze równolegle.
• Amperomierz: mierzy natężenie, podłączamy go zawsze szeregowo.

💡 Wskazówka: Umowny kierunek prądu płynie od plusa ($+$) do minusa ($-$), czyli odwrotnie do rzeczywistego ruchu elektronów.

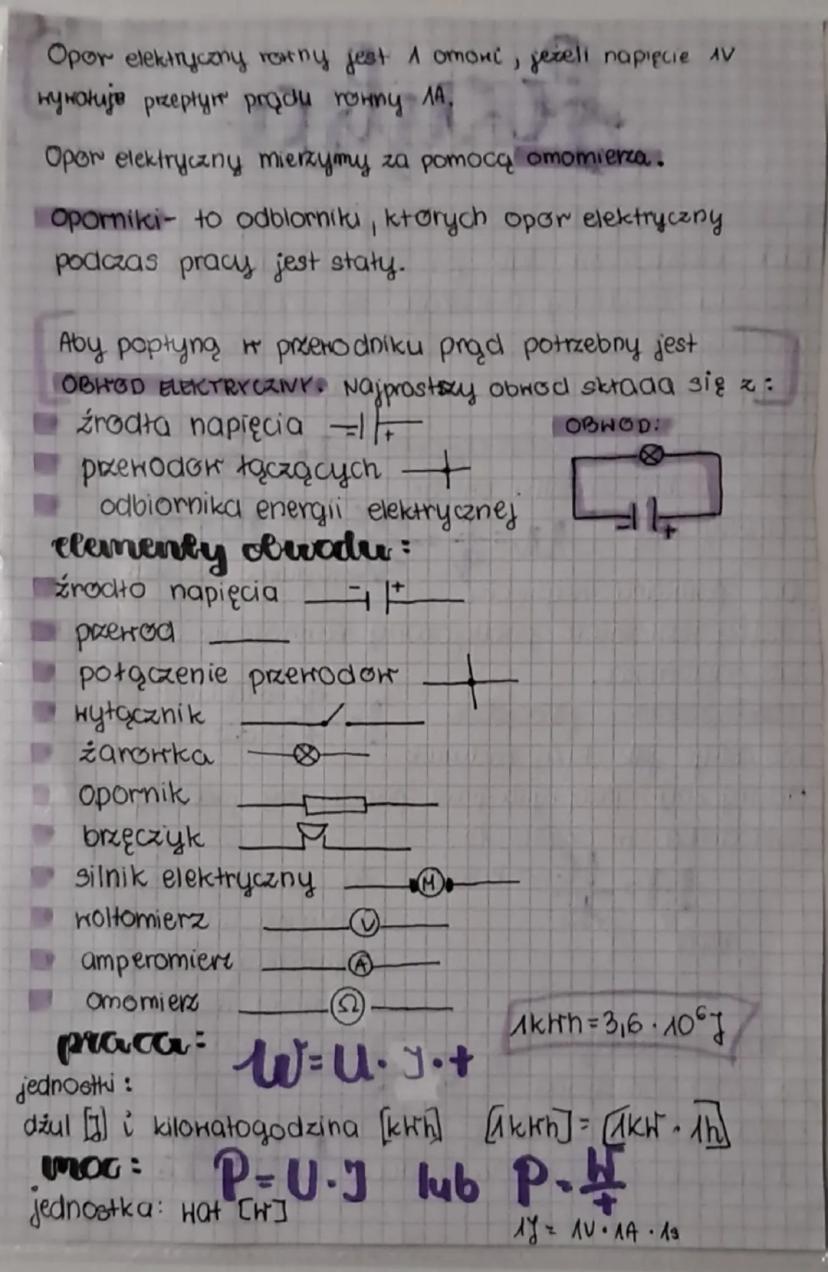

Obwód elektryczny, praca i moc

Budowa obwodu

Prosty obwód wymaga źródła napięcia, przewodów oraz odbiornika (np. żarówki czy opornika o stałym oporze).

Praca i moc prądu

• Praca ($W$): wyrażana wzorem $W = U \cdot I \cdot t$ (jednostka: dżul $[J]$ lub $[kWh]$).
• Moc ($P$): określa szybkość wykonywania pracy; wzór to $P = U \cdot I$ (jednostka: wat $[W]$).

Przykład: Oblicz moc żarówki przy $U = 230\ V$ i $I = 0.5\ A$: $P = 230\ V \cdot 0.5\ A = 115\ W$

💡 Wskazówka: Pamiętaj o przeliczniku jednostek energii: $1\ kWh = 3.6 \cdot 10^6\ J$.

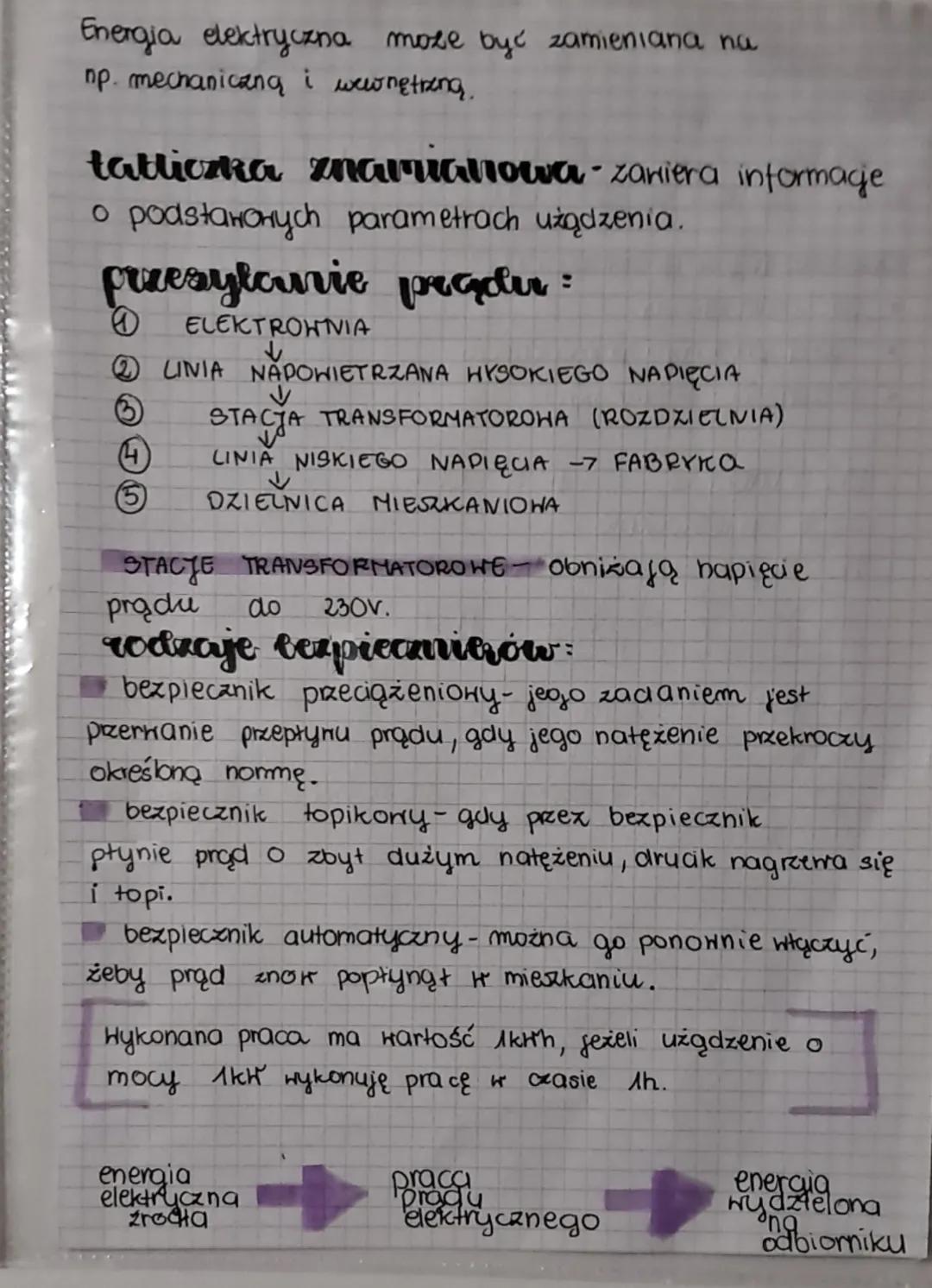

Bezpieczeństwo i przesył prądu

Droga prądu do domu

Prąd z elektrowni płynie liniami wysokiego napięcia do stacji transformatorowych, które obniżają napięcie do bezpiecznych $230\ V$.

Bezpieczniki chroniące sieć

• Topikowy: drucik nagrzewa się i topi przy zbyt dużym natężeniu, odcinając prąd.
• Automatyczny: nowoczesny wyłącznik, który po usunięciu awarii można włączyć ponownie.

💡 Wskazówka: Tabliczka znamionowa na urządzeniu podaje jego optymalne parametry pracy (napięcie i moc).

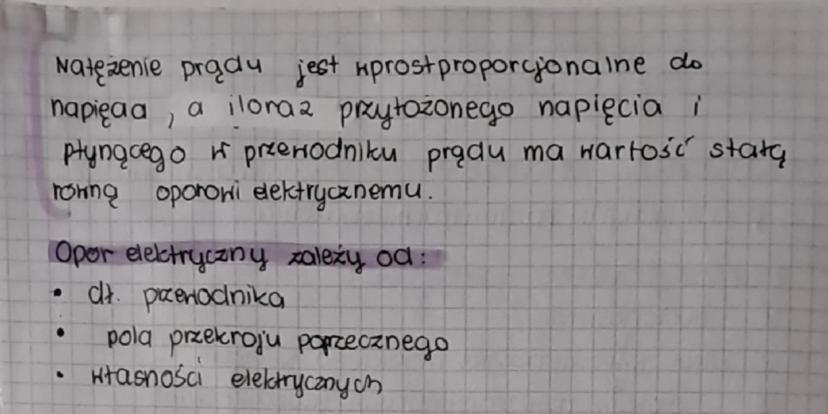

Prawo Ohma i opór przewodnika

Prawo Ohma

Natężenie prądu w przewodniku jest wprost proporcjonalne do napięcia na jego końcach.

Od czego zależy opór ($R$)?

Opór elektryczny nie zależy od napięcia, ale od cech fizycznych kabla:

• Długość: im dłuższy przewodnik, tym większy opór.
• Przekrój: grubszy przewód oznacza mniejszy opór.
• Materiał: zależy od właściwości elektrycznych danego tworzywa.

💡 Wskazówka: Cienkie i długie przewody stawiają prądowi największy opór.
