ELEKTROSTATYKA - Podstawowe Pojęcia i Zagadnienia

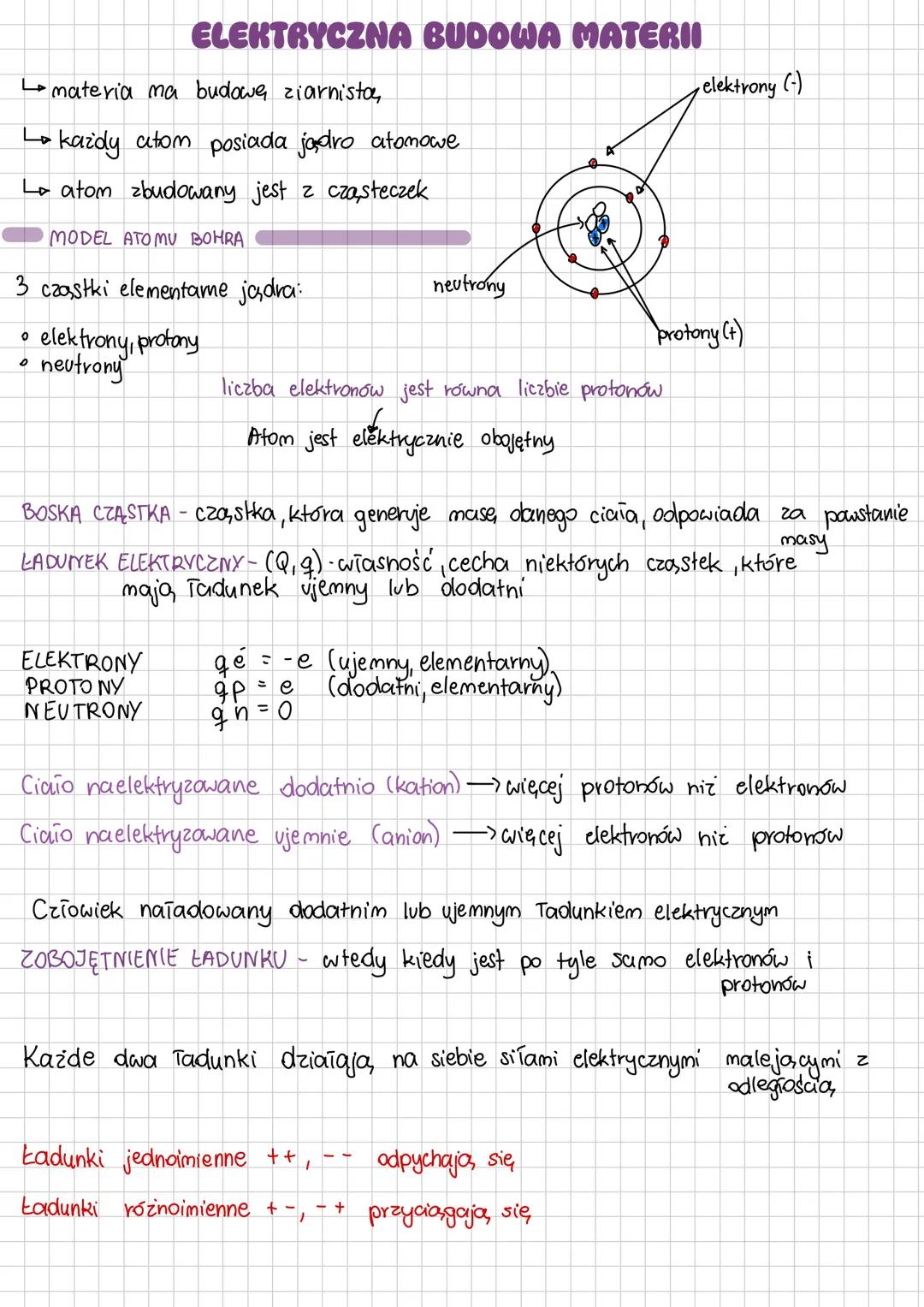

Elektryczna budowa materii

Materia ma budowę ziarnistą, gdzie każdy atom posiada jądro atomowe otoczone elektronami. Według modelu atomu Bohra, atomy składają się z trzech podstawowych cząstek: elektronów (ładunek ujemny), protonów (ładunek dodatni) i neutronów (brak ładunku).

W obojętnym elektrycznie atomie liczba elektronów równa się liczbie protonów. Gdy atom ma więcej protonów niż elektronów, staje się kationem (naelektryzowany dodatnio). Jeśli ma więcej elektronów niż protonów, staje się anionem (naelektryzowany ujemnie).

Ładunki elektryczne oddziałują ze sobą według prostej zasady: ładunki jednoimienne $++ lub --$ odpychają się, a ładunki różnoimienne (+−) przyciągają się. Siła oddziaływania maleje wraz ze zwiększaniem odległości między ładunkami.

Ciekawostka: Tak zwana "boska cząstka" (bozon Higgsa) odpowiada za generowanie masy cząstek elementarnych, co stanowi fundament budowy materii!

Metody elektryzowania ciał

Elektryzowanie to proces przemieszczania się elektronów między ciałami. Możemy to osiągnąć na kilka sposobów.

Podczas elektryzowania przez tarcie elektrony przemieszczają się z jednego ciała na drugie pod wpływem energii cieplnej wytworzonej przez pocieranie. W rezultacie ciała elektryzują się ładunkami o przeciwnych znakach. Ten rodzaj elektryzowania działa tylko z izolatorami elektrycznymi (szkło, ebonit, plastik), które nie przewodzą swobodnie prądu.

Elektryzowanie przez dotyk zachodzi, gdy ciało naelektryzowane dotyka ciała obojętnego elektrycznie. W efekcie oba ciała elektryzują się tym samym ładunkiem. Do wykrywania ładunku elektrycznego służy przyrząd zwany elektroskopem.

Najbardziej złożoną metodą jest indukcja elektrostatyczna. Polega ona na zbliżeniu (bez dotykania!) ciała naelektryzowanego do obojętnego ciała przewodzącego. Wewnątrz przewodnika przemieszczają się elektrony swobodne i tworzy się dipol elektryczny - układ dwóch ładunków różnoimiennych położonych blisko siebie.

Warto zapamiętać: Nadmiarowy ładunek zawsze gromadzi się na powierzchni przewodnika, nigdy wewnątrz!

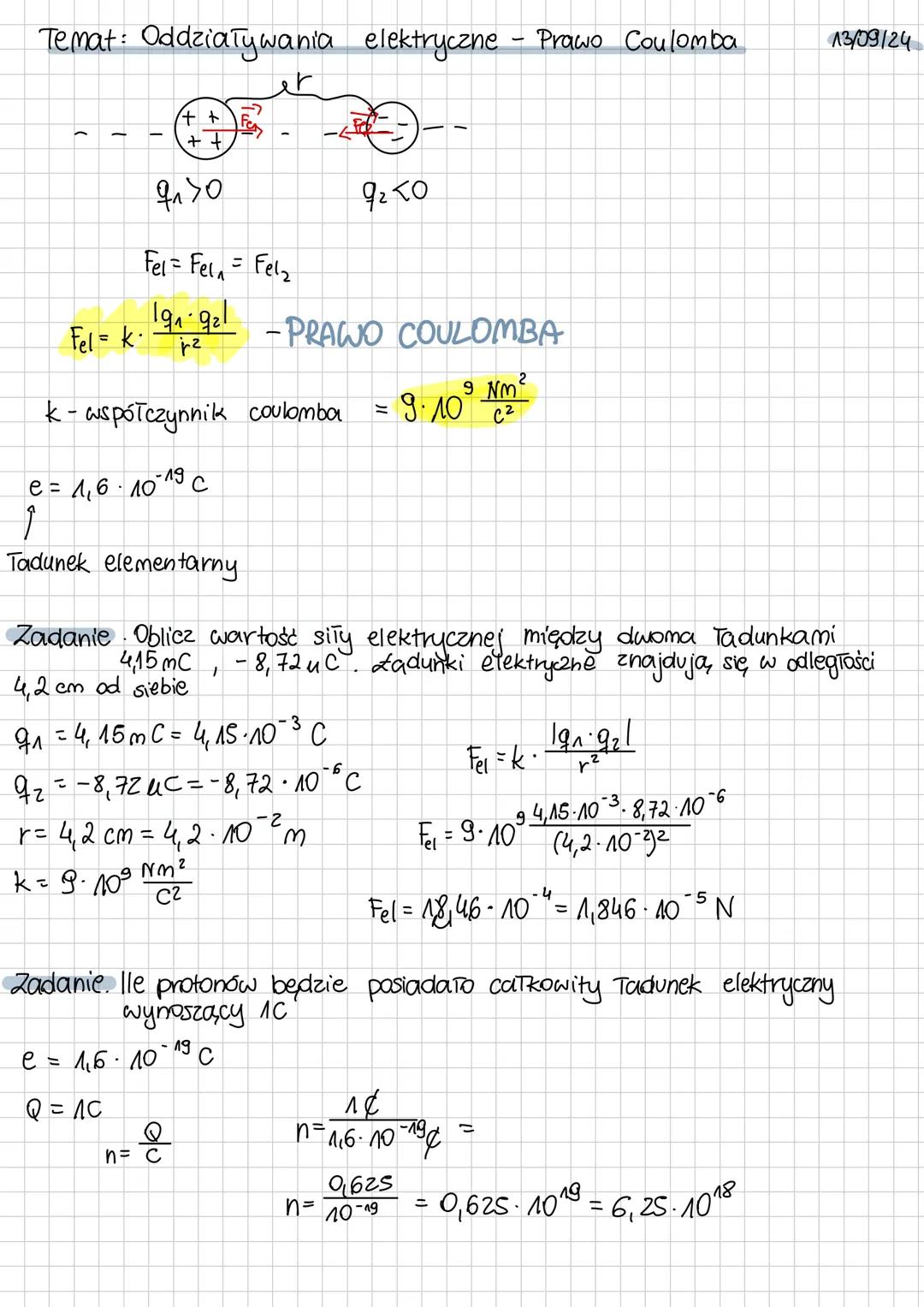

Oddziaływania elektryczne - Prawo Coulomba

Siły działające między ładunkami elektrycznymi opisuje prawo Coulomba. Jest to jedna z najważniejszych zależności w elektryczności, którą łatwo zapamiętać i stosować w zadaniach.

Prawo Coulomba możemy zapisać wzorem: $F_{el} = k \cdot \frac{|q_1 q_2|}{r^2}$, gdzie:

• $F_{el}$ to siła elektryczna między ładunkami
• $k$ to współczynnik Coulomba równy $9 \cdot 10^9 \frac{Nm^2}{C^2}$
• $q_1$ i $q_2$ to wartości ładunków
• $r$ to odległość między ładunkami

Zapamiętaj, że ładunek elementarny elektronu wynosi $e = 1,6 \cdot 10^{-19}$ C. Ta wartość jest kluczowa przy rozwiązywaniu zadań dotyczących liczby cząstek elementarnych.

Rozwiązując zadania pamiętaj o poprawnym przeliczaniu jednostek (mC, μC na C, cm na m). Siła elektryczna między ładunkami jednoimiennymi jest odpychająca, a między różnoimiennymi - przyciągająca.

Praktyczna wskazówka: Aby obliczyć liczbę cząstek o danym ładunku, podziel całkowity ładunek przez ładunek elementarny: $n = \frac{Q}{e}$. W jednym kulombie (1C) znajduje się około $6,25 \cdot 10^{18}$ protonów!

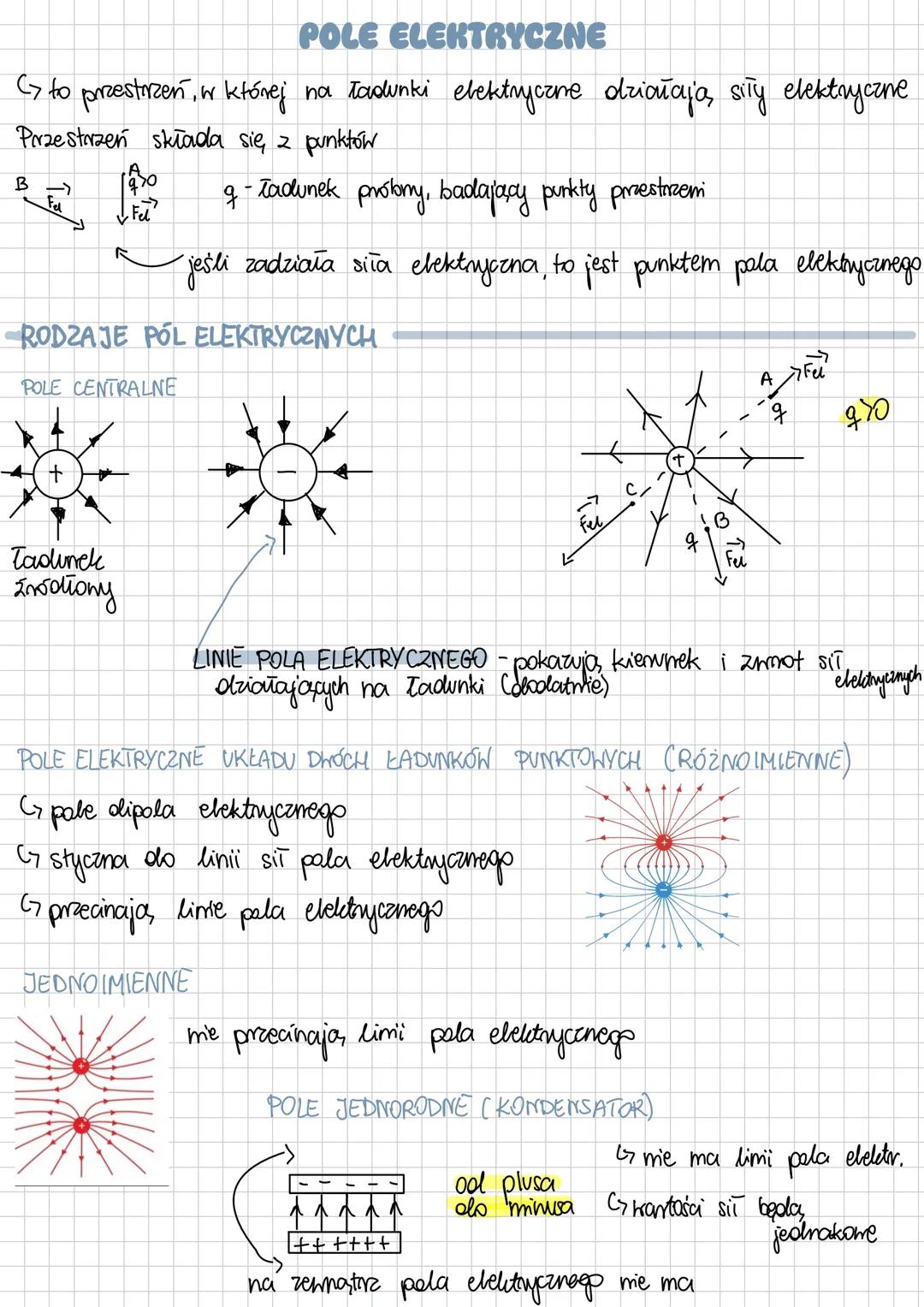

Pole elektryczne

Pole elektryczne to przestrzeń, w której na ładunki elektryczne działają siły elektryczne. Inaczej mówiąc - jeśli umieścimy w jakimś punkcie przestrzeni ładunek próbny i zadziała na niego siła elektryczna, to znaczy, że punkt ten znajduje się w polu elektrycznym.

Rozróżniamy kilka rodzajów pól elektrycznych:

• Pole centralne - wytworzone przez pojedynczy ładunek punktowy
• Pole dipola elektrycznego - wytworzone przez dwa ładunki o przeciwnych znakach
• Pole jednorodne (np. w kondensatorze) - gdzie siły działające na ładunek mają taką samą wartość w każdym punkcie

Linie pola elektrycznego pokazują kierunek i zwrot sił działających na ładunki dodatnie. Zawsze wychodzą z ładunków dodatnich i kończą się na ładunkach ujemnych. Ważną zasadą jest to, że linie pola elektrycznego nigdy się nie przecinają!

Wyobraź sobie: Pole elektryczne jak mapę z drogowskazami dla ładunków elektrycznych - pokazuje im, w którą stronę będą popychane lub przyciągane, gdy znajdą się w danym miejscu.

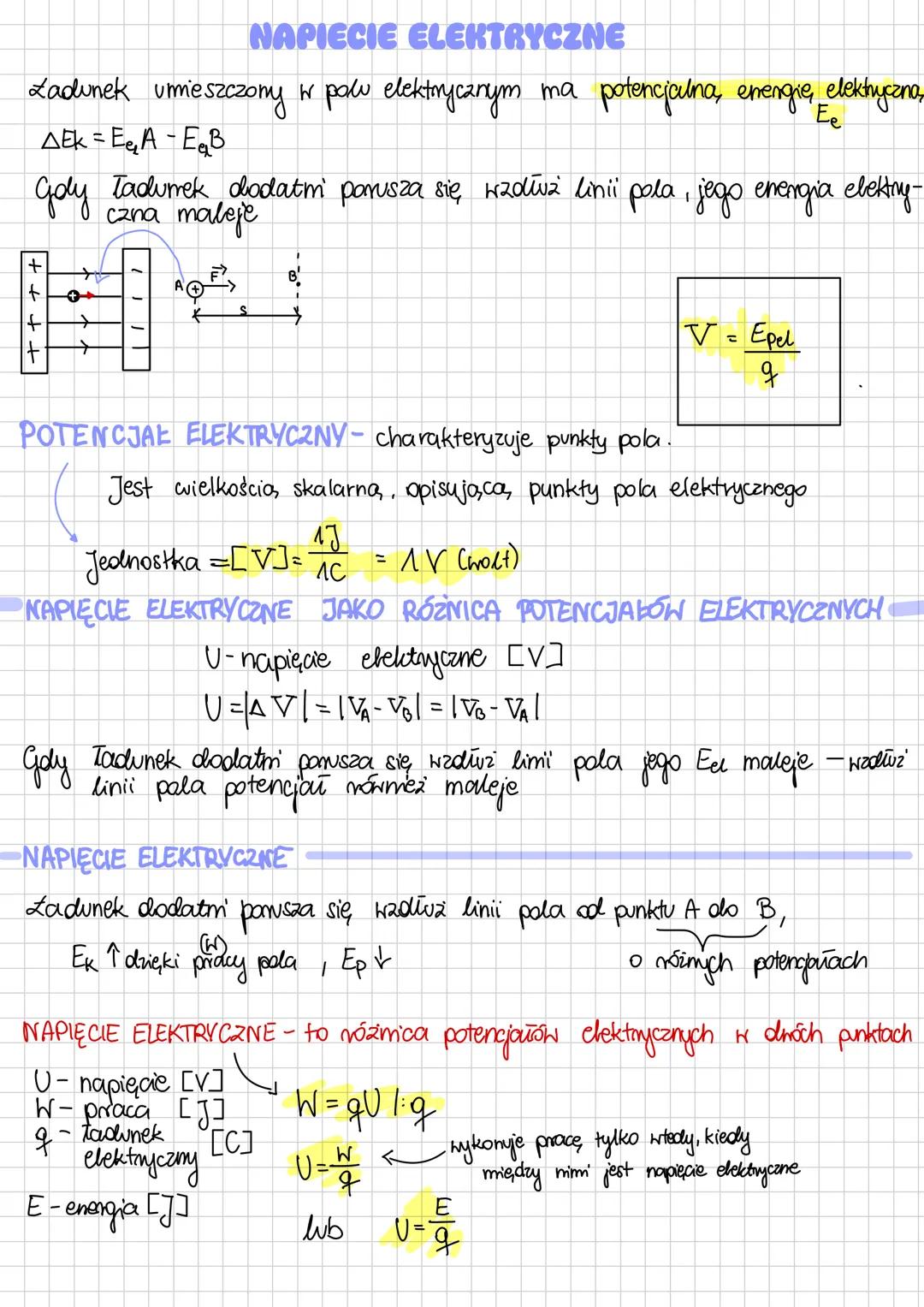

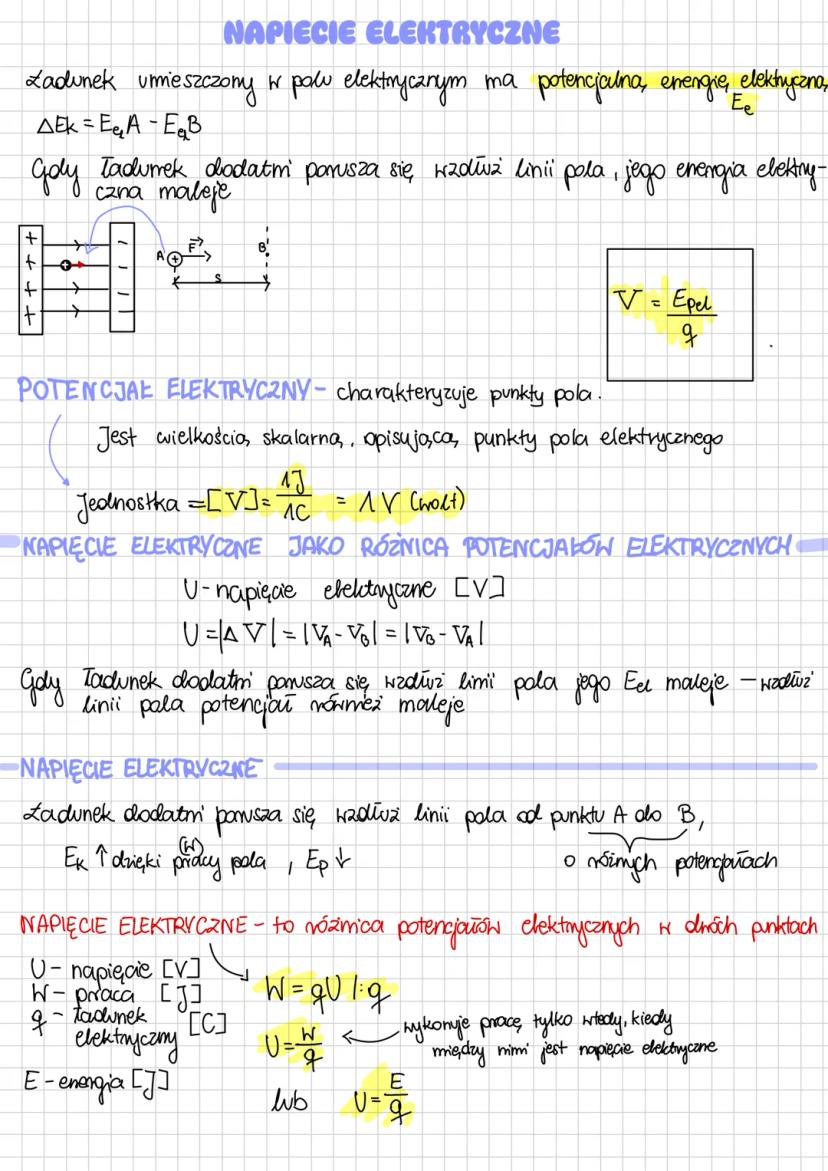

Napięcie elektryczne

Napięcie elektryczne to różnica potencjałów elektrycznych w dwóch różnych punktach pola. Jest ono kluczowym pojęciem w elektryczności, decydującym o przepływie ładunków.

Ładunek umieszczony w polu elektrycznym posiada energię potencjalną elektryczną. Gdy ładunek dodatni porusza się wzdłuż linii pola, jego energia elektryczna maleje. Podobnie dzieje się z potencjałem elektrycznym - wzdłuż linii pola potencjał również maleje.

Napięcie elektryczne (oznaczane jako U) mierzymy w woltach [V] i możemy je obliczyć jako:

• U = |ΔV| = |VA - VB| (różnica potencjałów)
• U = $\frac{W}{q}$ (stosunek pracy do ładunku)
• U = $\frac{E}{q}$ (stosunek energii do ładunku)

Pole elektryczne wykonuje pracę tylko wtedy, gdy między punktami istnieje napięcie elektryczne. Ta właściwość jest podstawą działania wszystkich urządzeń elektrycznych.

Zapamiętaj: Napięcie 1V oznacza, że przy przemieszczeniu ładunku 1C wykonana zostaje praca 1J. To praktyczny sposób na zrozumienie jednostki napięcia!

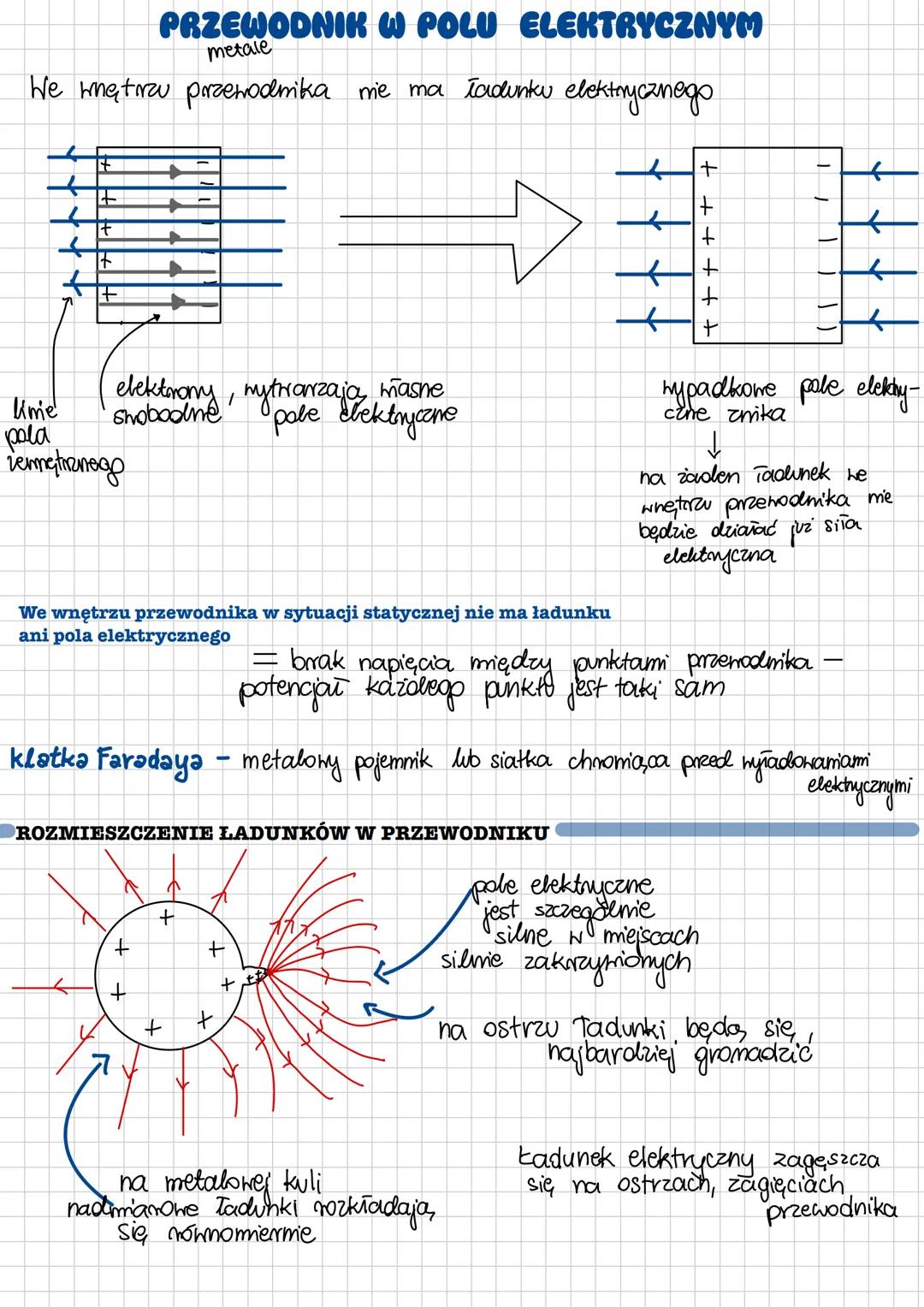

Przewodnik w polu elektrycznym

Zachowanie przewodników (głównie metali) w polu elektrycznym jest kluczowe dla zrozumienia wielu zjawisk elektrycznych i działania urządzeń elektronicznych.

Najważniejsza zasada: we wnętrzu przewodnika w sytuacji statycznej nie ma ładunku ani pola elektrycznego! Dzieje się tak, ponieważ elektrony swobodne w metalu wytwarzają własne pole, które neutralizuje pole zewnętrzne.

W rezultacie:

• Na żaden ładunek we wnętrzu przewodnika nie działa siła elektryczna
• Brak napięcia między punktami wewnątrz przewodnika
• Potencjał każdego punktu wewnątrz jest taki sam

Rozmieszczenie ładunków w przewodniku nie jest równomierne. Ładunek elektryczny gromadzi się głównie na powierzchni, a szczególnie na ostrych krawędziach i wypukłościach. Na ostrzu przewodnika pole elektryczne jest wyjątkowo silne, a ładunki najbardziej się tam zagęszczają.

Praktyczne zastosowanie: Zjawisko zagęszczania ładunku na ostrzach wykorzystuje się w piorunochronach, które dzięki ostrym końcówkom skutecznie "ściągają" wyładowania atmosferyczne!

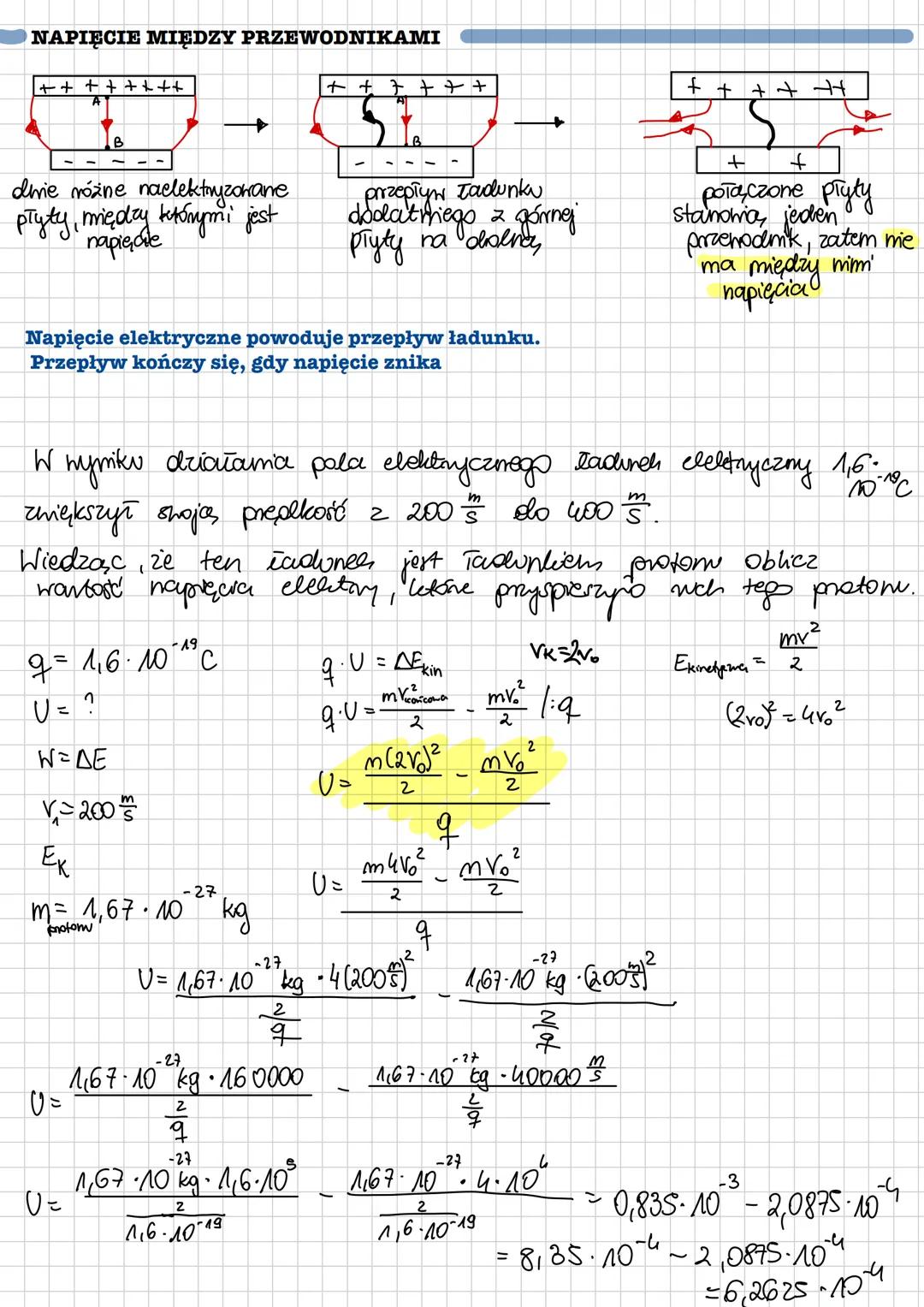

Napięcie między przewodnikami

Gdy dwie naelektryzowane płyty (przewodniki) znajdują się blisko siebie, między nimi występuje napięcie elektryczne, które powoduje przepływ ładunku. Ten przepływ trwa, dopóki napięcie nie zniknie.

Jeśli połączymy te płyty, staną się one jednym przewodnikiem i napięcie między nimi przestanie istnieć. To podstawowa zasada działania obwodów elektrycznych.

Wartość napięcia elektrycznego możemy obliczyć, analizując zmiany energii kinetycznej ładunków w polu elektrycznym. Ładunek poruszający się w polu elektrycznym zmienia swoją prędkość, a tym samym energię kinetyczną.

Możemy to wyrazić zależnością: $q·U = \Delta E_{kin}$ lub $U = \frac{\Delta E_{kin}}{q}$

Przykładowo, jeśli proton (ładunek elementarny o wartości $1,6·10^{-19}$ C) przyspiesza w polu elektrycznym z prędkości 200 m/s do 400 m/s, możemy obliczyć napięcie, które spowodowało to przyspieszenie, korzystając z powyższej zależności.

Wskazówka: Przy rozwiązywaniu zadań z napięciem pamiętaj o zasadzie zachowania energii - energia elektryczna zamienia się w energię kinetyczną ładunku!

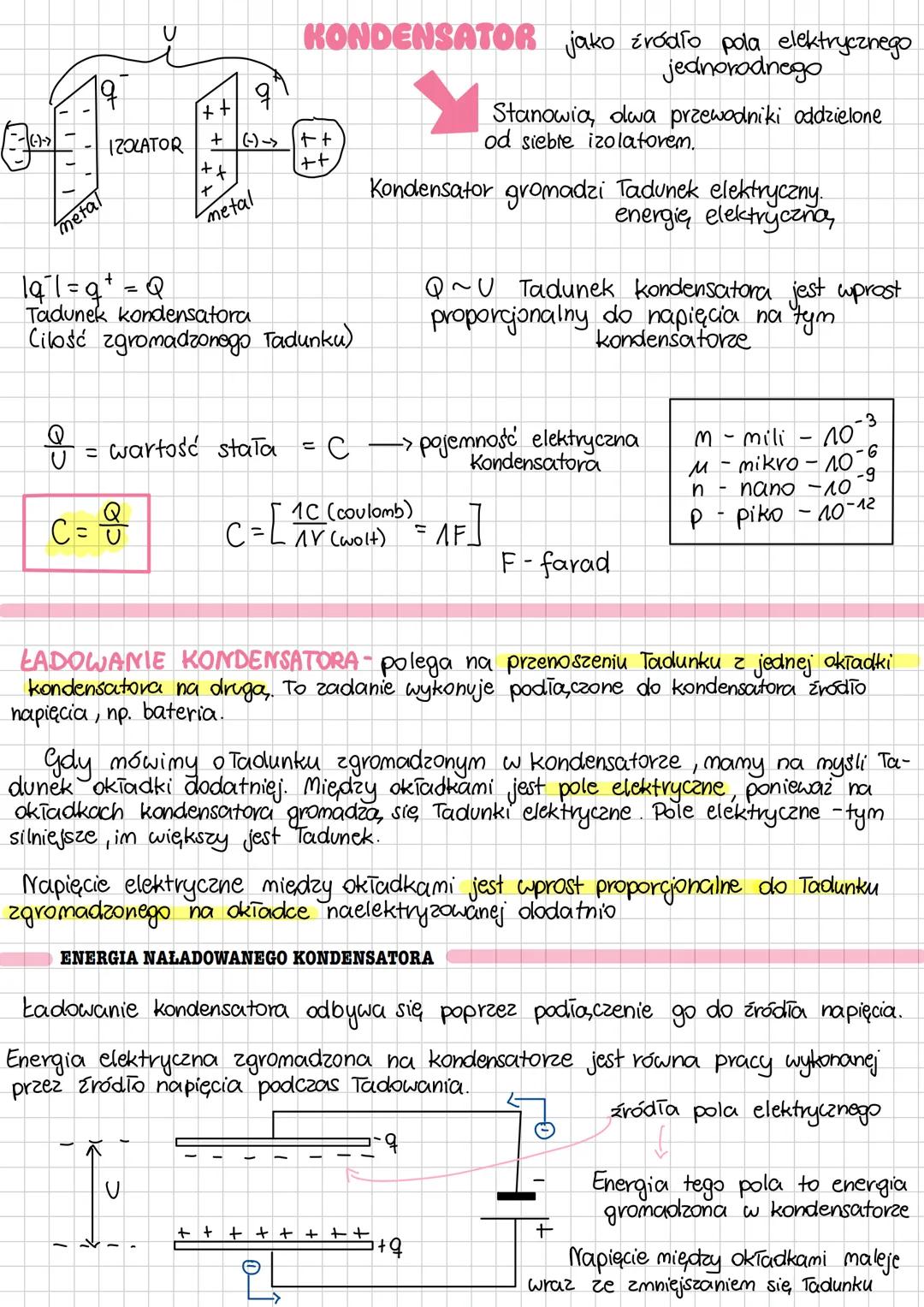

Kondensator jako źródło pola elektrycznego

Kondensator to urządzenie składające się z dwóch przewodników (okładek) oddzielonych izolatorem, które gromadzi ładunek elektryczny i energię elektryczną. Jest on jednym z najważniejszych elementów w elektronice.

Między okładkami kondensatora wytwarza się jednorodne pole elektryczne. Im więcej ładunku zgromadzonego na okładkach, tym silniejsze pole.

Podstawową cechą kondensatora jest jego pojemność elektryczna (C), która określa ile ładunku może zgromadzić przy danym napięciu: $C = \frac{Q}{U}$

Pojemność mierzymy w faradach [F], choć w praktyce częściej spotykamy mniejsze jednostki:

• milifarady (mF) = $10^{-3}$ F
• mikrofarady (μF) = $10^{-6}$ F
• nanofarady (nF) = $10^{-9}$ F
• pikofarady (pF) = $10^{-12}$ F

Ładowanie kondensatora polega na przenoszeniu ładunku z jednej okładki na drugą, co wykonuje źródło napięcia (np. bateria). Podczas ładowania, kondensator gromadzi energię elektryczną, która jest równa pracy wykonanej przez źródło napięcia.

Praktyczne zastosowanie: Kondensatory są używane w elektronice do magazynowania energii, filtrowania sygnałów, eliminacji zakłóceń i wielu innych funkcji. Znajdziesz je w prawie każdym urządzeniu elektronicznym!

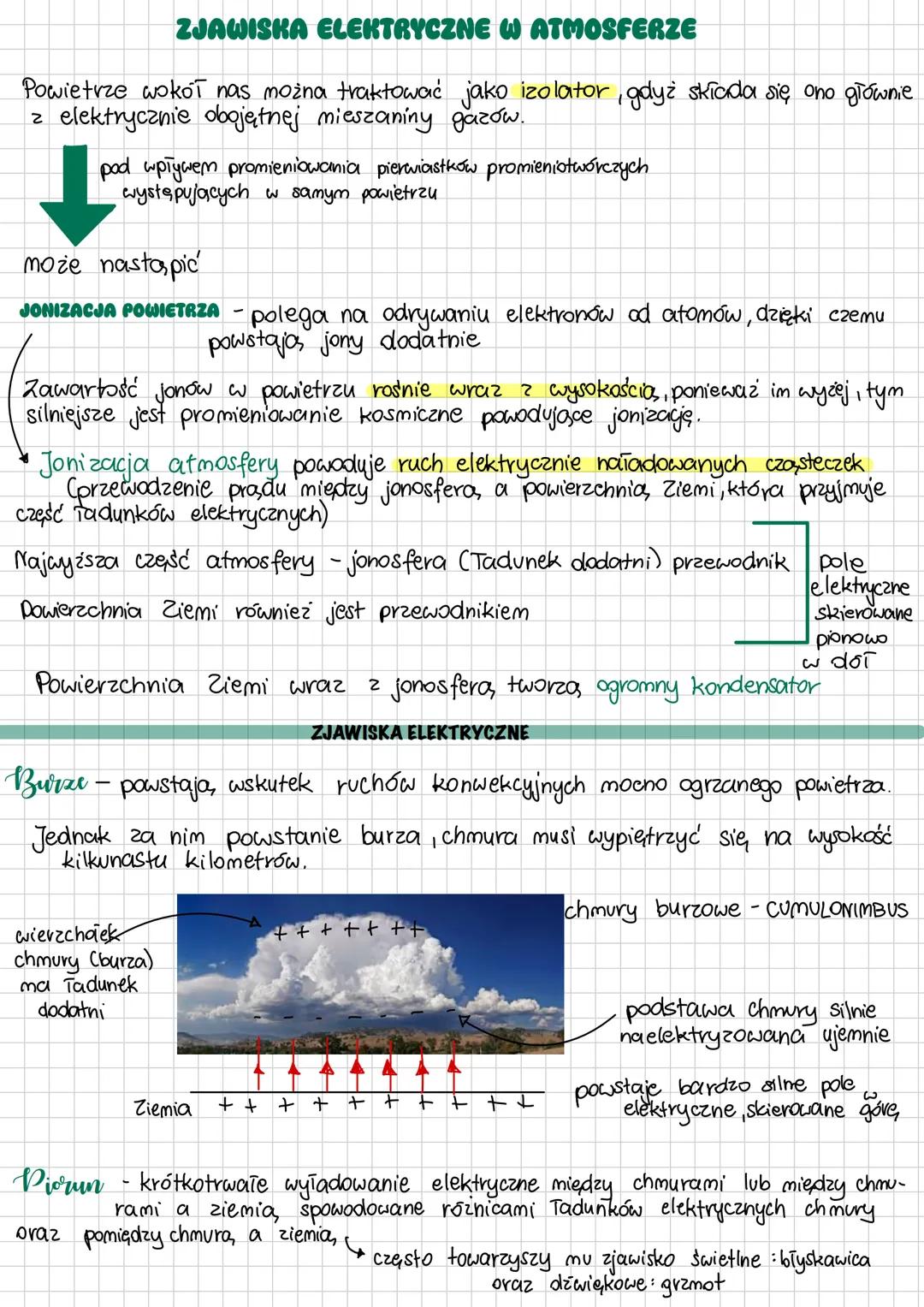

Zjawiska elektryczne w atmosferze

Powietrze wokół nas zazwyczaj zachowuje się jak izolator, ale różne czynniki mogą powodować jego jonizację - proces odrywania elektronów od atomów, w wyniku którego powstają jony dodatnie.

Jonizację atmosfery powoduje głównie promieniowanie kosmiczne i pierwiastki promieniotwórcze. Zawartość jonów rośnie wraz z wysokością, ponieważ im wyżej, tym silniejsze jest promieniowanie kosmiczne.

Nasza planeta wraz z jonosferą (najwyższą naładowaną dodatnio warstwą atmosfery) tworzy ogromny naturalny kondensator. Między jonosferą a powierzchnią Ziemi istnieje pole elektryczne skierowane pionowo w dół.

Burze powstają wskutek ruchów konwekcyjnych mocno ogrzanego powietrza. Chmury burzowe (cumulonimbus) wypiętrzają się na wysokość kilkunastu kilometrów, gdzie wierzchołek chmury uzyskuje ładunek dodatni, a podstawa - ujemny. Pomiędzy naelektryzowaną ujemnie podstawą chmury a Ziemią powstaje bardzo silne pole elektryczne.

Piorun to krótkotrwałe wyładowanie elektryczne między chmurami lub między chmurą a ziemią, któremu towarzyszy błyskawica (zjawisko świetlne) i grzmot (zjawisko dźwiękowe).

Czy wiesz, że: W każdej sekundzie na Ziemi uderza około 100 piorunów! Każde wyładowanie to sposób Natury na równoważenie ładunków elektrycznych w atmosferze.

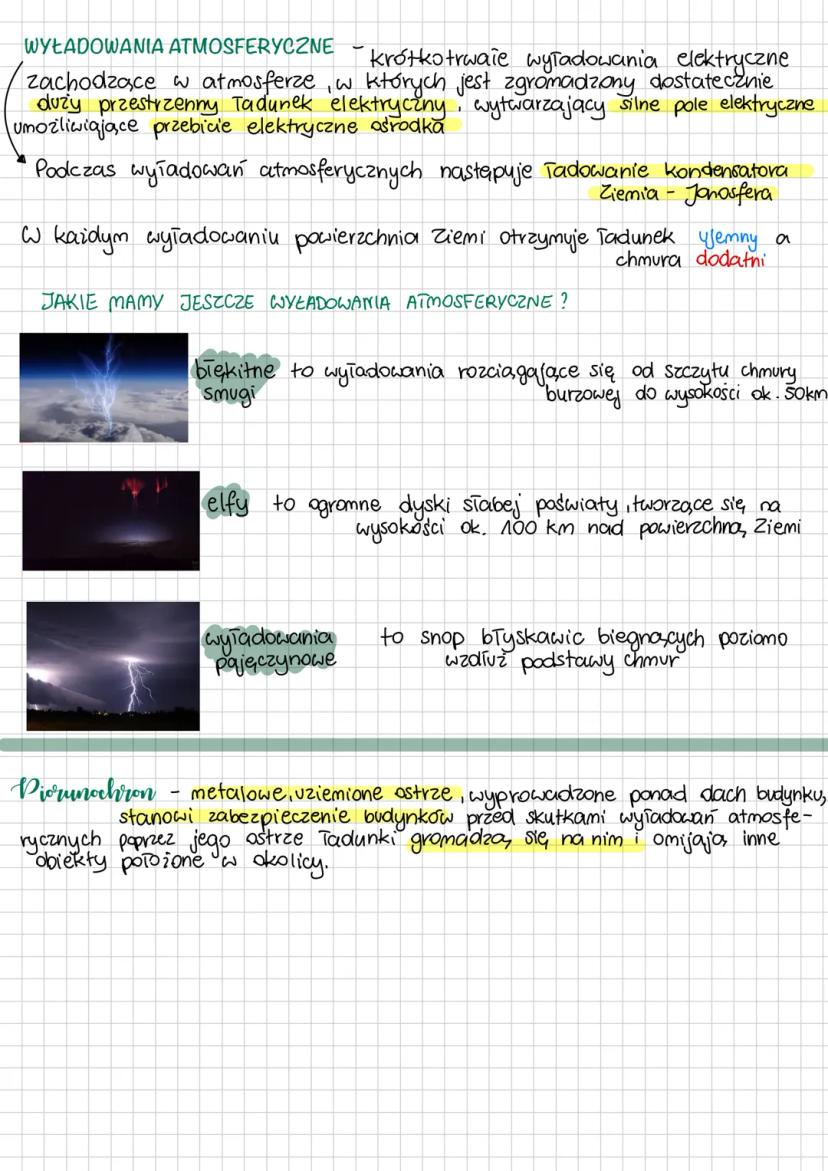

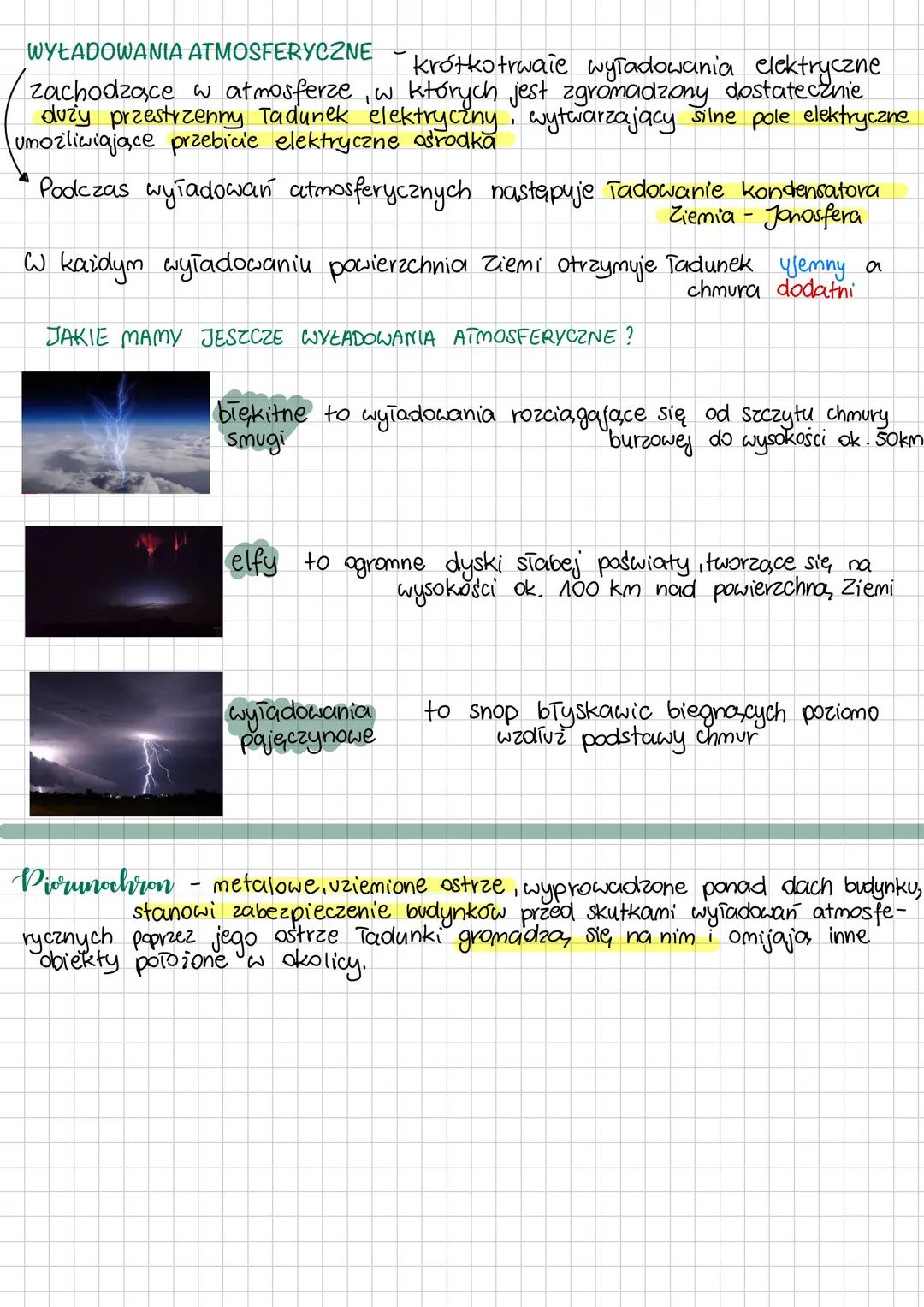

Wyładowania atmosferyczne

Wyładowania atmosferyczne to krótkotrwałe zjawiska elektryczne zachodzące w atmosferze, gdy zgromadzony zostaje wystarczająco duży ładunek elektryczny, wytwarzający silne pole umożliwiające przebicie elektryczne ośrodka (powietrza).

Podczas każdego wyładowania powierzchnia Ziemi otrzymuje ładunek ujemny, a chmura ładunek dodatni. W ten sposób następuje "ładowanie" naturalnego kondensatora Ziemia-Jonosfera.

Oprócz klasycznych piorunów, istnieją też inne fascynujące rodzaje wyładowań:

• Błękitne smugi - wyładowania sięgające od szczytu chmury burzowej do wysokości około 50 km
• Elfy - ogromne dyski słabej poświaty tworzące się na wysokości około 100 km nad Ziemią
• Wyładowania pajęczynowe - snop błyskawic biegnących poziomo wzdłuż podstawy chmur

Do ochrony przed skutkami wyładowań atmosferycznych służy piorunochron - metalowe, uziemione ostrze wyprowadzone ponad dach budynku. Dzięki zasadzie gromadzenia się ładunków na ostrzach, ładunki koncentrują się na piorunochronie, omijając inne obiekty w okolicy.

Praktyczna rada: Podczas burzy najlepiej schronić się w budynku z piorunochronem lub w samochodzie (działa jak klatka Faradaya). Unikaj otwartych przestrzeni, wysokich drzew i zbiorników wodnych!
