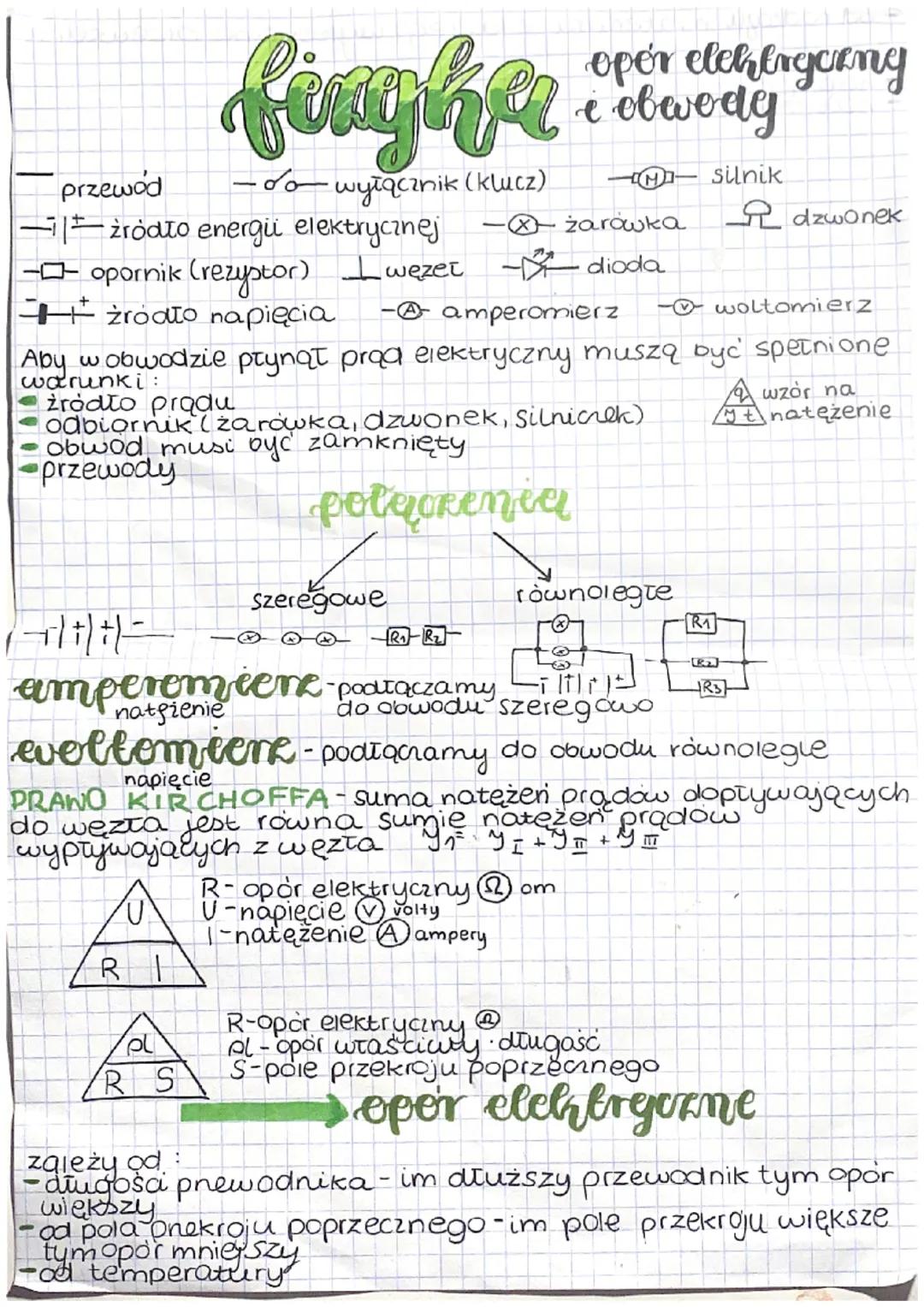

Obwody elektryczne i ich elementy

Każdy obwód elektryczny składa się z kilku kluczowych elementów. Wśród nich znajdziesz źródło energii elektrycznej (np. bateria), odbiorniki (żarówka, dzwonek, silniczek) oraz przewody łączące wszystkie części. Aby prąd elektryczny mógł płynąć, obwód musi być zawsze zamknięty!

W schematach elektrycznych używamy specjalnych symboli. Wyłącznik (klucz) pozwala na przerwanie obwodu, opornik (rezystor) ogranicza przepływ prądu, a amperomierz i woltomierz to przyrządy pomiarowe. Pamiętaj, że amperomierz podłączamy szeregowo, a woltomierz równolegle do obwodu.

W obwodach występują dwa podstawowe rodzaje połączeń: szeregowe (elementy połączone jeden za drugim) i równoległe (elementy połączone obok siebie). Każdy typ połączenia ma inne właściwości i zastosowania.

Ciekawostka! Zgodnie z Prawem Kirchhoffa, suma natężeń prądów dopływających do węzła jest równa sumie natężeń prądów wypływających. To trochę jak ruch samochodów na rondzie - ile wjeżdża, tyle musi wyjechać!

Opór elektryczny (oznaczany jako R, mierzony w omach) zależy od kilku czynników. Im dłuższy przewodnik, tym większy opór. Im większe pole przekroju poprzecznego, tym mniejszy opór. Także temperatura wpływa na opór materiału. Związek między oporem, napięciem (U) i natężeniem (I) opisuje wzór: R = U/I.
