Podstawy Elektrotechniki: Prąd Elektryczny

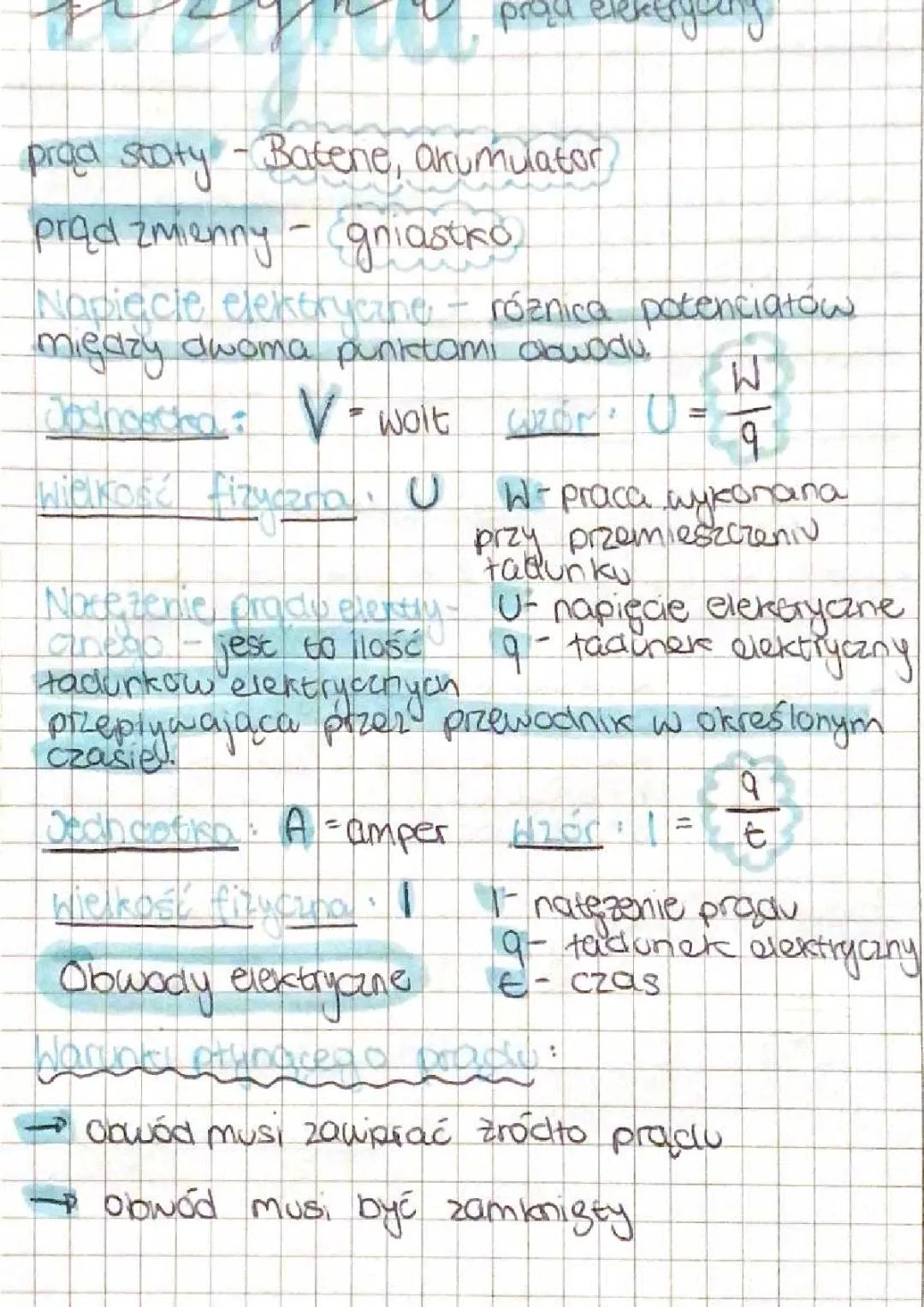

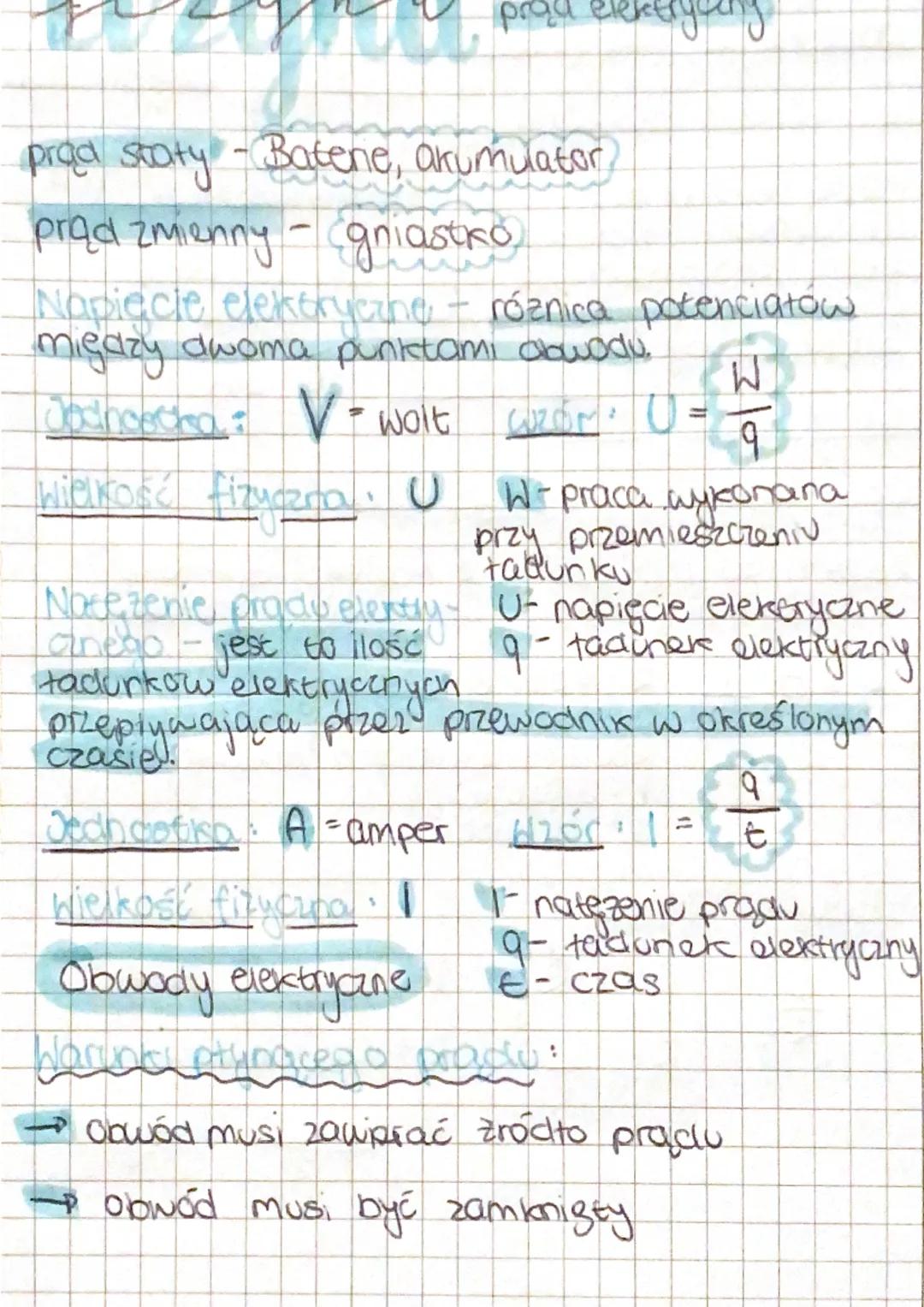

Podstawy prądu elektrycznego
Prąd elektryczny to przepływ ładunków przez przewodnik w określonym czasie. Wyraża się go wzorem , gdzie I to natężenie prądu, q to ładunek, a t to czas. Jednostką natężenia prądu jest amper (A).
Napięcie elektryczne to różnica potencjałów między dwoma punktami obwodu. Można je obliczyć ze wzoru , gdzie W to wykonana praca, a q to ładunek. Jednostką napięcia jest wolt (V).
Aby prąd mógł płynąć, muszą być spełnione dwa warunki: obwód musi zawierać źródło prądu (np. baterię) oraz musi być zamknięty. Bez zamkniętego obwodu ładunki nie mogą przepływać.
Ciekawostka: Prąd, którego używamy na co dzień w gniazdkach, to prąd zmienny, który zmienia kierunek przepływu 50 razy na sekundę!

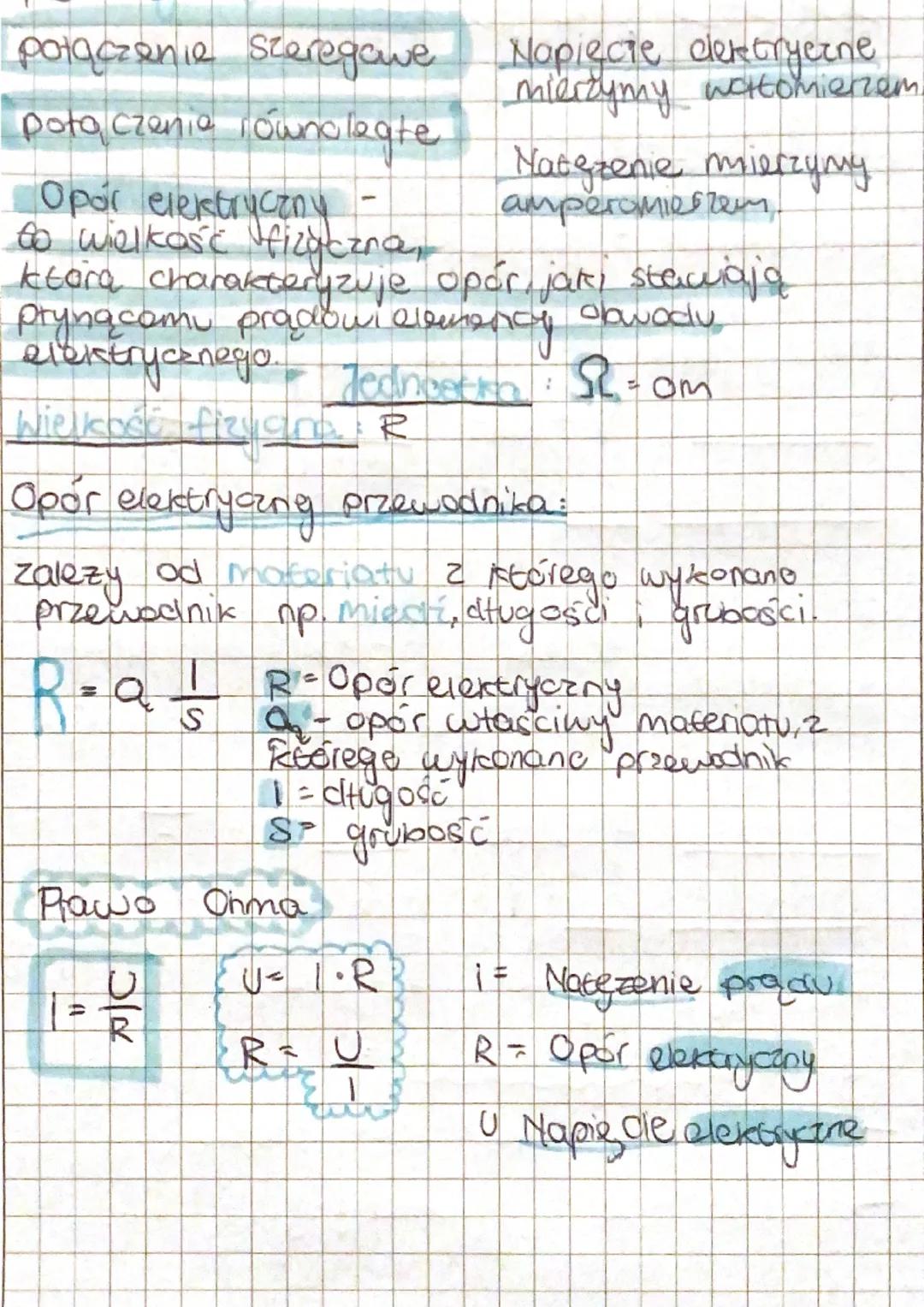

Opór elektryczny i prawo Ohma
Opór elektryczny to wielkość fizyczna określająca jak bardzo materiał "przeszkadza" w przepływie prądu. Jego jednostką jest om (Ω). Opór zależy od rodzaju materiału, długości przewodnika i jego grubości.
Opór elektryczny przewodnika możemy obliczyć ze wzoru , gdzie ρ to opór właściwy materiału, l to długość przewodnika, a S to jego przekrój poprzeczny.
Prawo Ohma to jedna z najważniejszych zasad w elektryczności. Mówi ono, że natężenie prądu jest wprost proporcjonalne do napięcia i odwrotnie proporcjonalne do oporu: . Z tego wzoru możemy też wyrazić napięcie () oraz opór ().
Wskazówka: Napięcie mierzymy woltomierzem (podłączamy go równolegle), a natężenie prądu mierzymy amperomierzem (podłączamy go szeregowo w obwodzie).

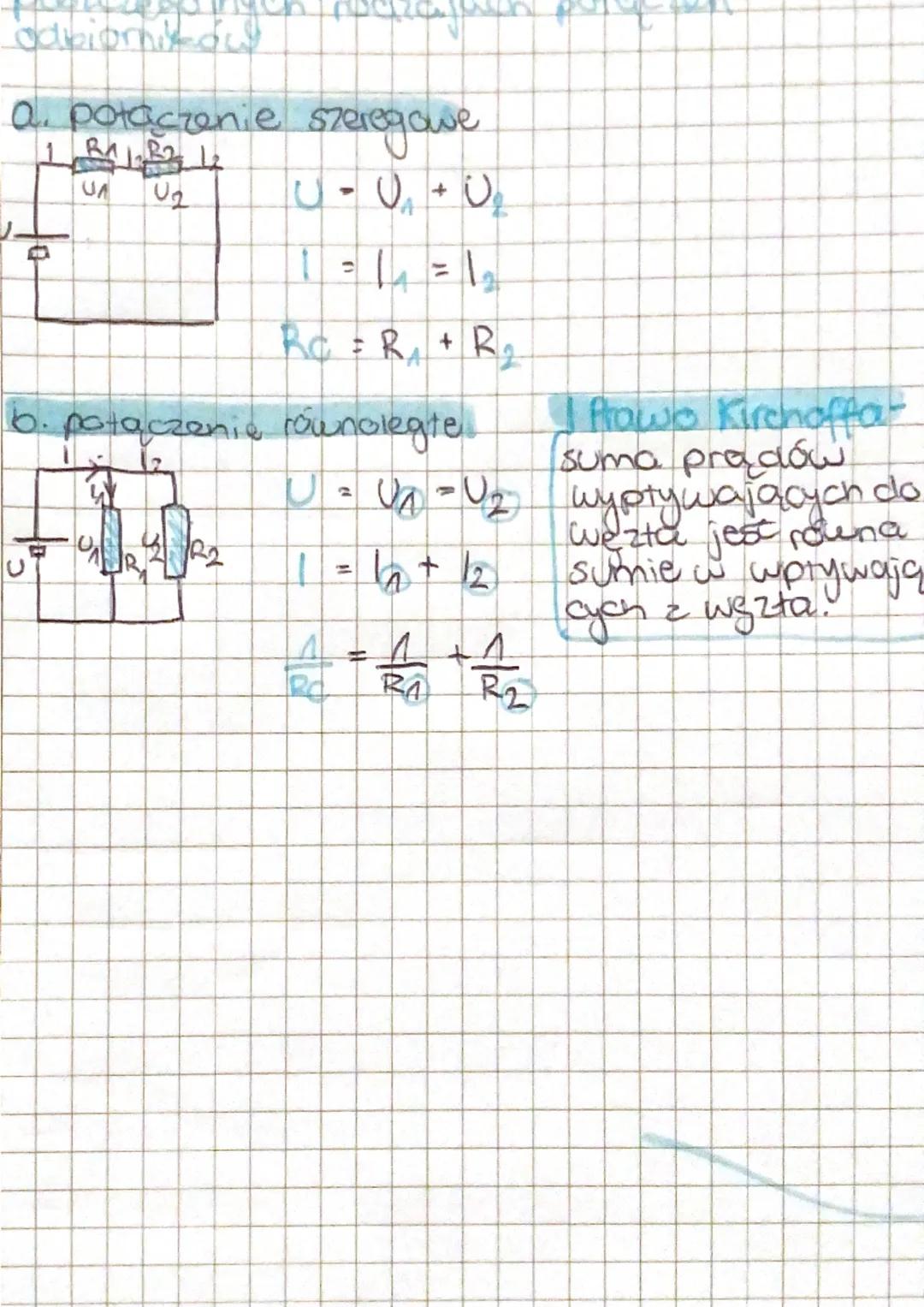

Połączenia w obwodach elektrycznych
W połączeniu szeregowym odbiorników (np. żarówek) natężenie prądu jest takie samo w każdym punkcie obwodu, a napięcia się sumują: . Całkowity opór to suma oporów: .
Przy połączeniu równoległym napięcie jest takie samo na każdym odbiorniku: , a natężenia prądu się sumują: . Całkowity opór obliczamy ze wzoru: .
Prawo Kirchhoffa mówi, że suma prądów wpływających do węzła (punktu rozgałęzienia) jest równa sumie prądów wypływających z tego węzła. Innymi słowy, prąd nigdzie nie znika ani nie powstaje znikąd.
Zapamiętaj: W połączeniu szeregowym, jeśli jedna żarówka się przepali, cały obwód przestaje działać. W połączeniu równoległym pozostałe żarówki nadal będą świecić - dlatego w domach stosuje się połączenia równoległe!
