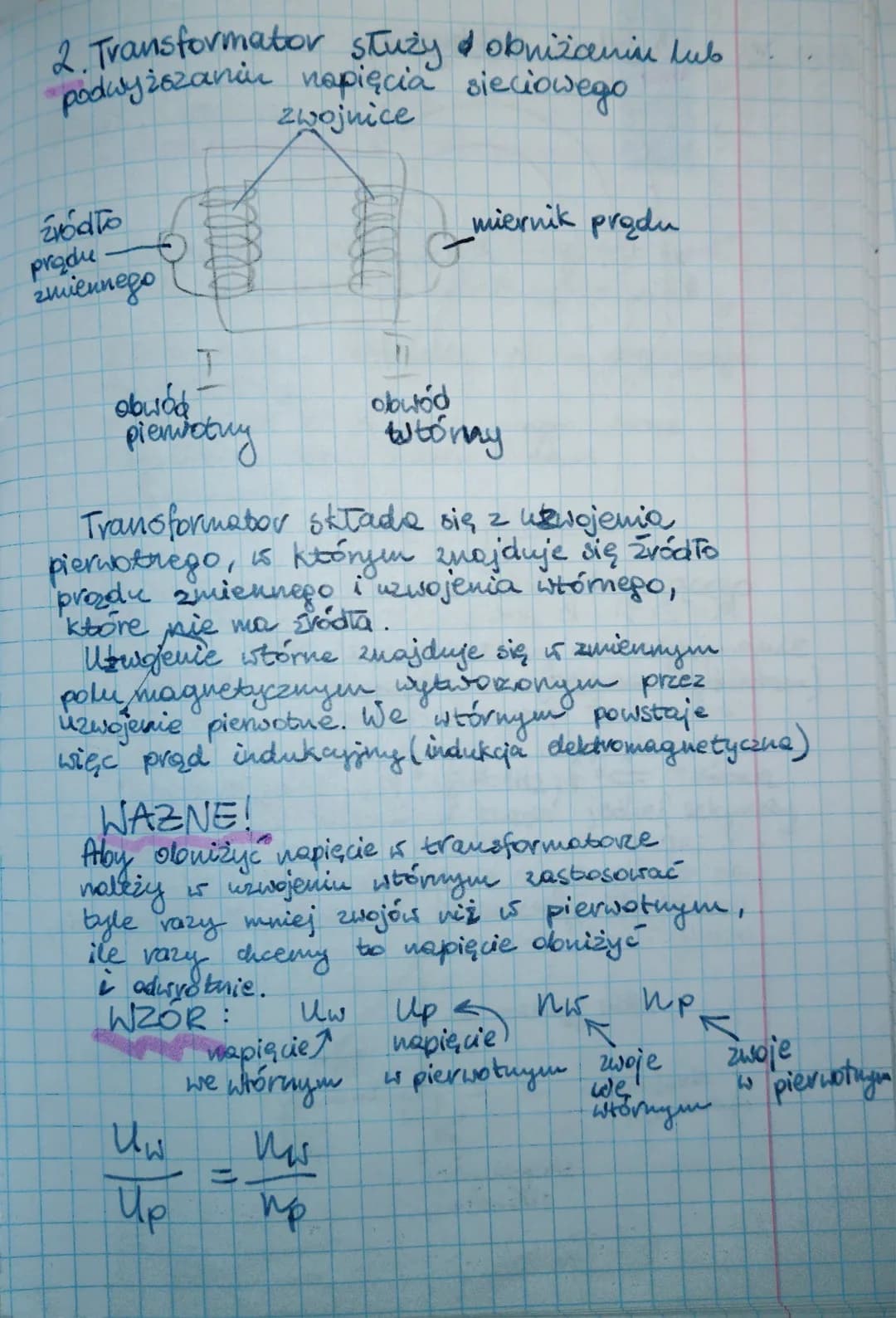

Transformator - budowa i zasada działania

Zasada działania transformatora polega na wykorzystaniu zjawiska indukcji elektromagnetycznej do zmiany napięcia prądu zmiennego. Transformator służy do obniżania lub podwyższania napięcia sieciowego.

Budowa transformatora obejmuje dwa główne elementy:

1. Uzwojenie pierwotne, do którego podłączone jest źródło prądu zmiennego.
2. Uzwojenie wtórne, które nie ma bezpośredniego połączenia ze źródłem.

Definition: Transformator - urządzenie służące do zmiany napięcia prądu zmiennego, składające się z uzwojenia pierwotnego i wtórnego.

Zasada indukcji magnetycznej w transformatorze polega na tym, że uzwojenie wtórne znajduje się w zmiennym polu magnetycznym wytworzonym przez uzwojenie pierwotne. W rezultacie, w uzwojeniu wtórnym powstaje prąd indukcyjny.

Highlight: Aby obniżyć napięcie w transformatorze, należy w uzwojeniu wtórnym zastosować tyle razy mniej zwojów niż w pierwotnym, ile razy chcemy to napięcie obniżyć, i odwrotnie.

Indukcja elektromagnetyczna wzory dla transformatora:

U₂/U₁ = n₂/n₁

gdzie: U₂ - napięcie wtórne U₁ - napięcie pierwotne n₂ - liczba zwojów w uzwojeniu wtórnym n₁ - liczba zwojów w uzwojeniu pierwotnym

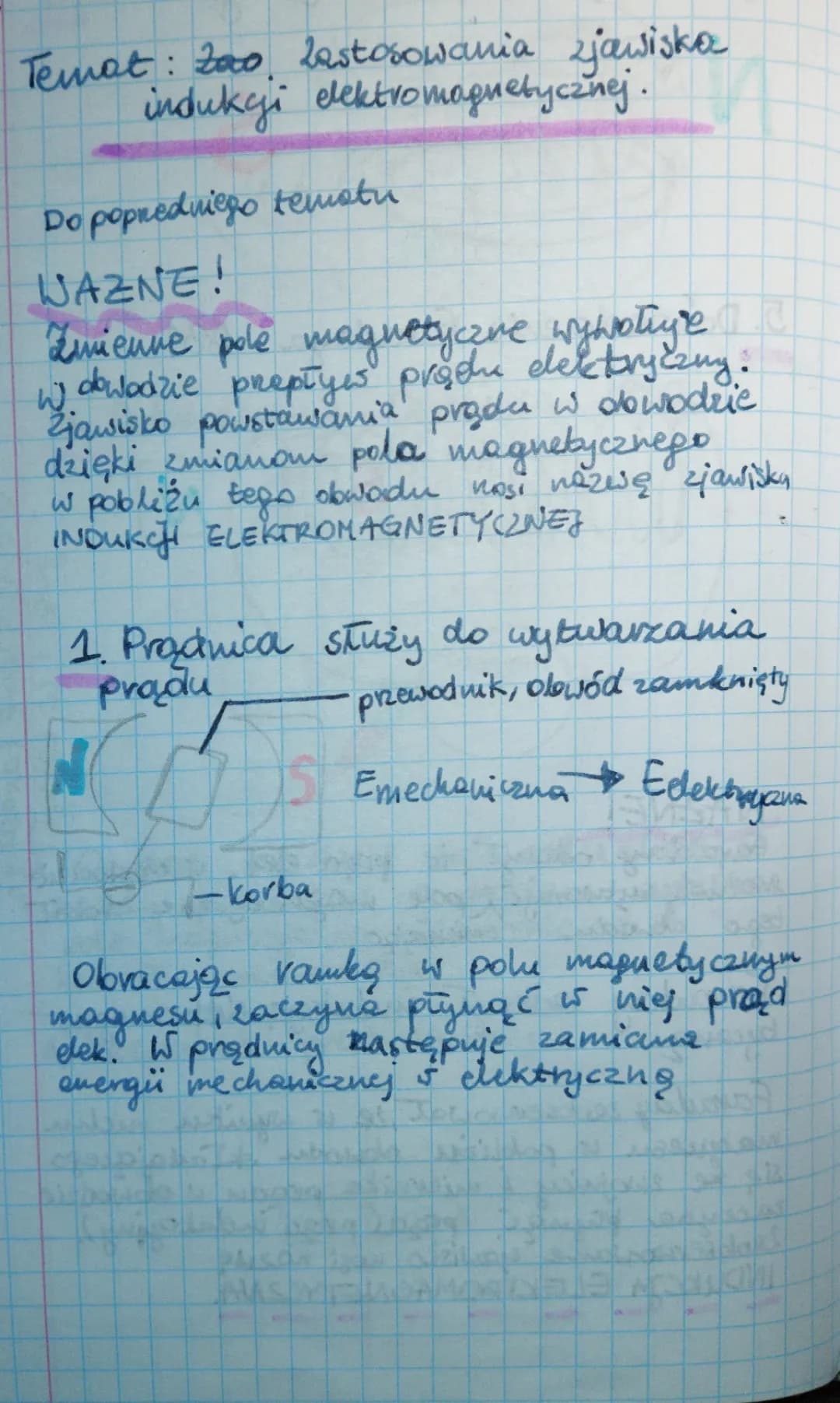

Zjawisko indukcji elektromagnetycznej i jego zastosowania

Na czym polega zjawisko indukcji elektromagnetycznej? Jest to powstawanie prądu elektrycznego w obwodzie na skutek zmian pola magnetycznego w jego pobliżu. To kluczowe zjawisko ma wiele praktycznych zastosowań.

Highlight: Zmienne pole magnetyczne wywołuje w obwodzie przepływ prądu elektrycznego.

Zastosowanie indukcji elektromagnetycznej w życiu codziennym obejmuje między innymi prądnice. Prądnica służy do wytwarzania prądu elektrycznego poprzez zamianę energii mechanicznej na elektryczną.

Example: W prądnicy, obracając ramką w polu magnetycznym magnesu, zaczyna płynąć w niej prąd elektryczny.

Budowa i zasada działania prądnicy opiera się na ruchu przewodnika w polu magnetycznym. Energia mechaniczna (np. ruch korby) jest przekształcana w energię elektryczną.

Vocabulary: Prądnica - urządzenie służące do wytwarzania prądu elektrycznego poprzez zamianę energii mechanicznej na elektryczną.

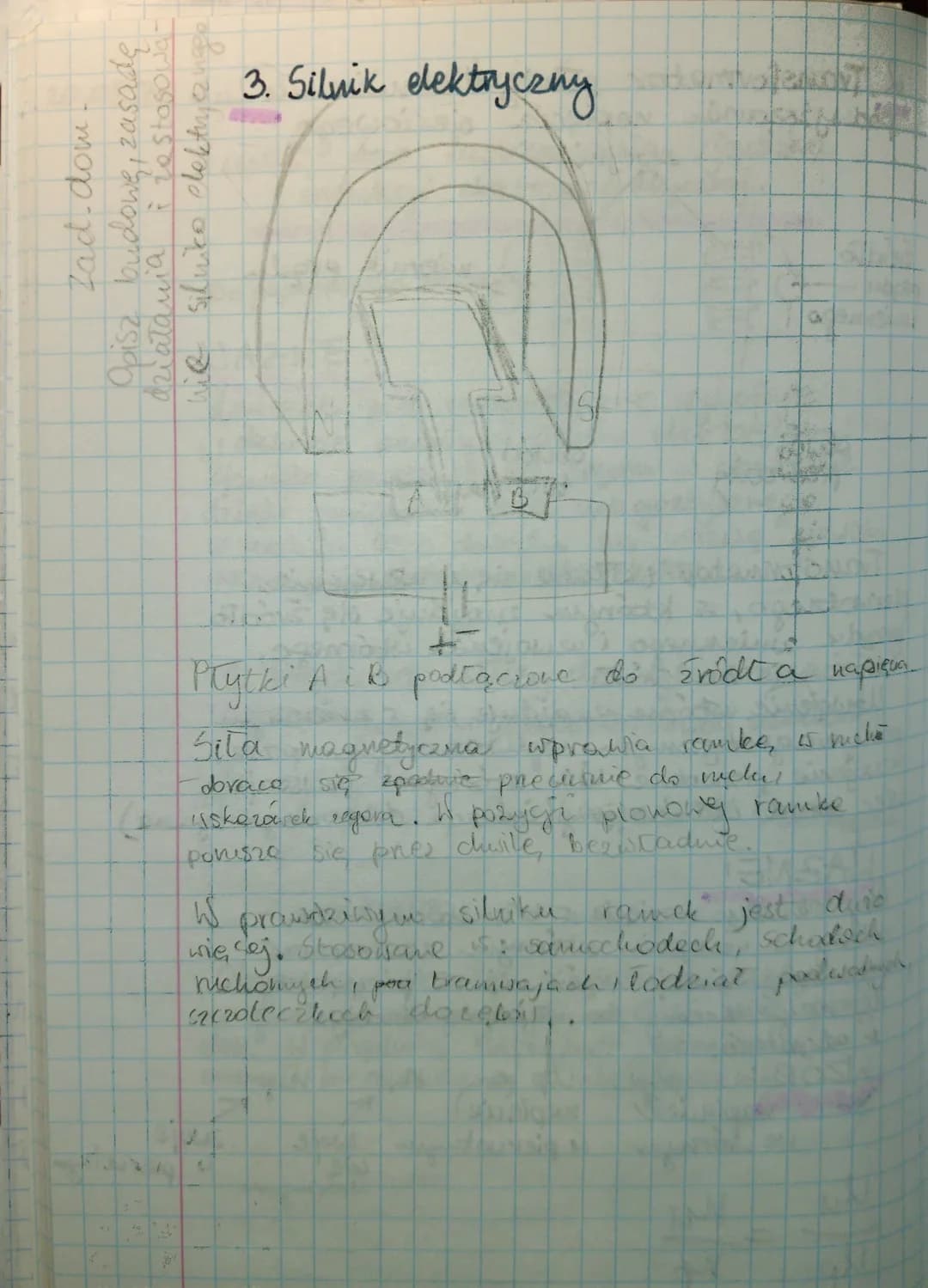

Silnik elektryczny - budowa i zastosowanie

Jak działa prądnica prądu stałego? Zasada działania silnika elektrycznego jest niejako odwrotnością działania prądnicy. W silniku elektrycznym energia elektryczna jest przekształcana w energię mechaniczną.

Budowa silnika elektrycznego obejmuje:

• Magnes stały
• Obracającą się ramkę (wirnik)
• Komutator (przełącznik)
• Szczotki doprowadzające prąd

Example: W silniku elektrycznym, płytki są podłączone do źródła napięcia. Siła magnetyczna wprawia ramkę w ruch obrotowy względem magnesu.

Zastosowanie prądnicy i silników elektrycznych jest bardzo szerokie. Znajdują one użytek w:

• Samochodach elektrycznych
• Schodach ruchomych
• Pociągach i tramwajach
• Łodziach podwodnych
• Szczoteczkach do zębów

Highlight: W prawdziwym silniku ramek jest dużo więcej, co zapewnia płynny i ciągły ruch obrotowy.

Zjawisko indukcji elektromagnetycznej przykłady w życiu codziennym obejmują nie tylko prądnice i silniki elektryczne, ale także transformatory, które są niezbędne w systemach dystrybucji energii elektrycznej.
