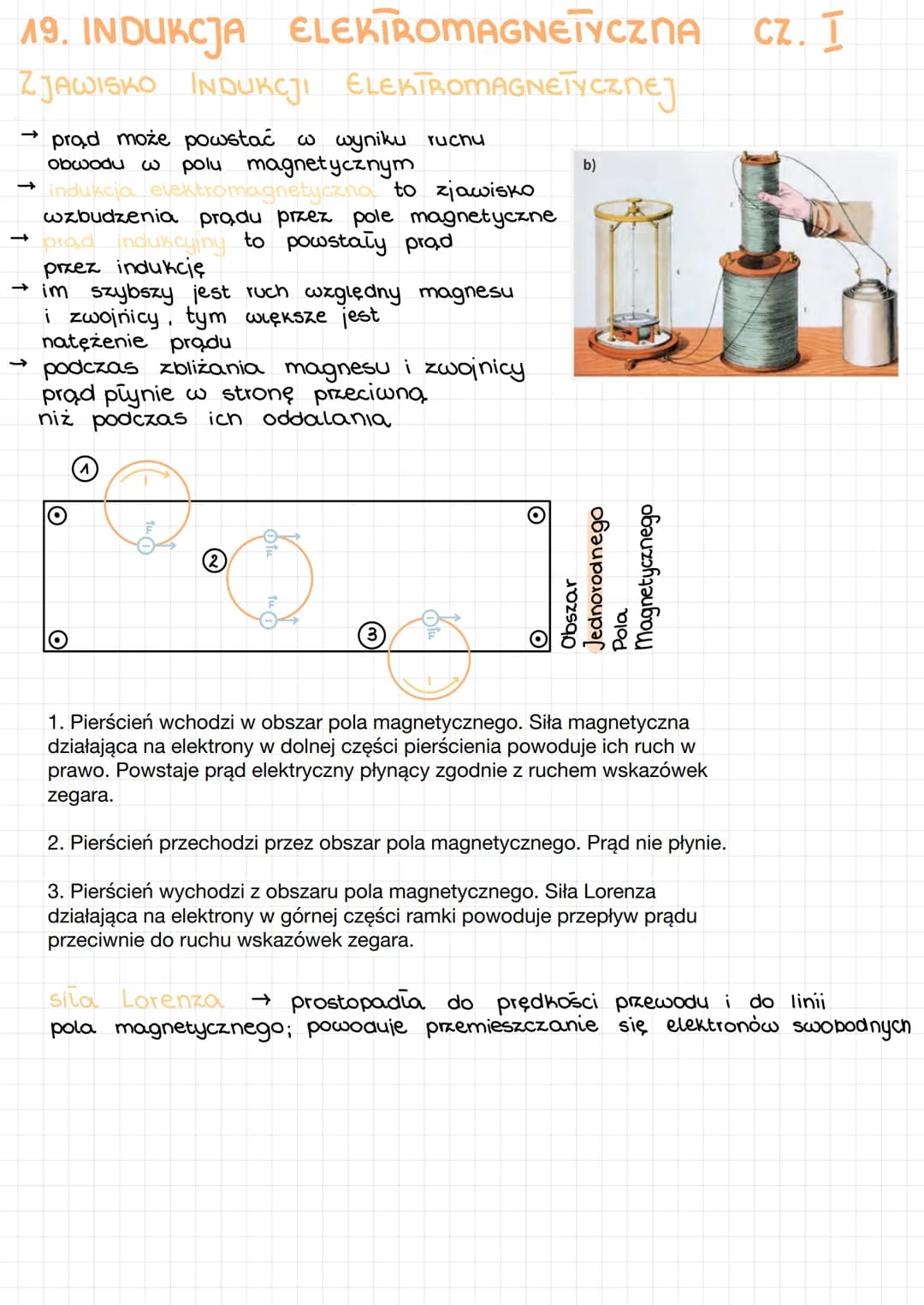

Indukcja Elektromagnetyczna cz. I

Zjawisko indukcji elektromagnetycznej to proces wzbudzania prądu elektrycznego przez pole magnetyczne. Poznajmy jego najważniejsze cechy:

• Indukcja elektromagnetyczna polega na wzbudzeniu prądu przez zmieniające się pole magnetyczne
• Prąd indukcyjny to prąd powstały w wyniku indukcji elektromagnetycznej
• Im szybszy jest ruch względny magnesu i zwojnicy, tym większe jest natężenie powstającego prądu
• Kierunek płynącego prądu zależy od tego, czy magnes zbliżamy czy oddalamy od zwojnicy

Kluczowe zjawisko: Na czym polega zjawisko indukcji elektromagnetycznej? Jest to proces, w którym zmienne pole magnetyczne powoduje przepływ prądu w przewodniku, nawet bez bezpośredniego połączenia z źródłem prądu.

Przeanalizujmy przykład z pierścieniem wchodzącym w obszar jednorodnego pola magnetycznego:

1. Gdy pierścień wchodzi w obszar pola magnetycznego, siła Lorentza działa na elektrony w dolnej części pierścienia, powodując ich ruch w prawo. Powstaje prąd płynący zgodnie z ruchem wskazówek zegara.

2. Gdy pierścień znajduje się całkowicie w polu magnetycznym, prąd nie płynie.

3. Gdy pierścień wychodzi z obszaru pola, siła Lorentza działa na elektrony w górnej części, powodując przepływ prądu przeciwnie do ruchu wskazówek zegara.

Warto zapamiętać, że siła Lorentza jest prostopadła zarówno do prędkości przewodu, jak i do linii pola magnetycznego, co powoduje przemieszczanie się elektronów swobodnych.

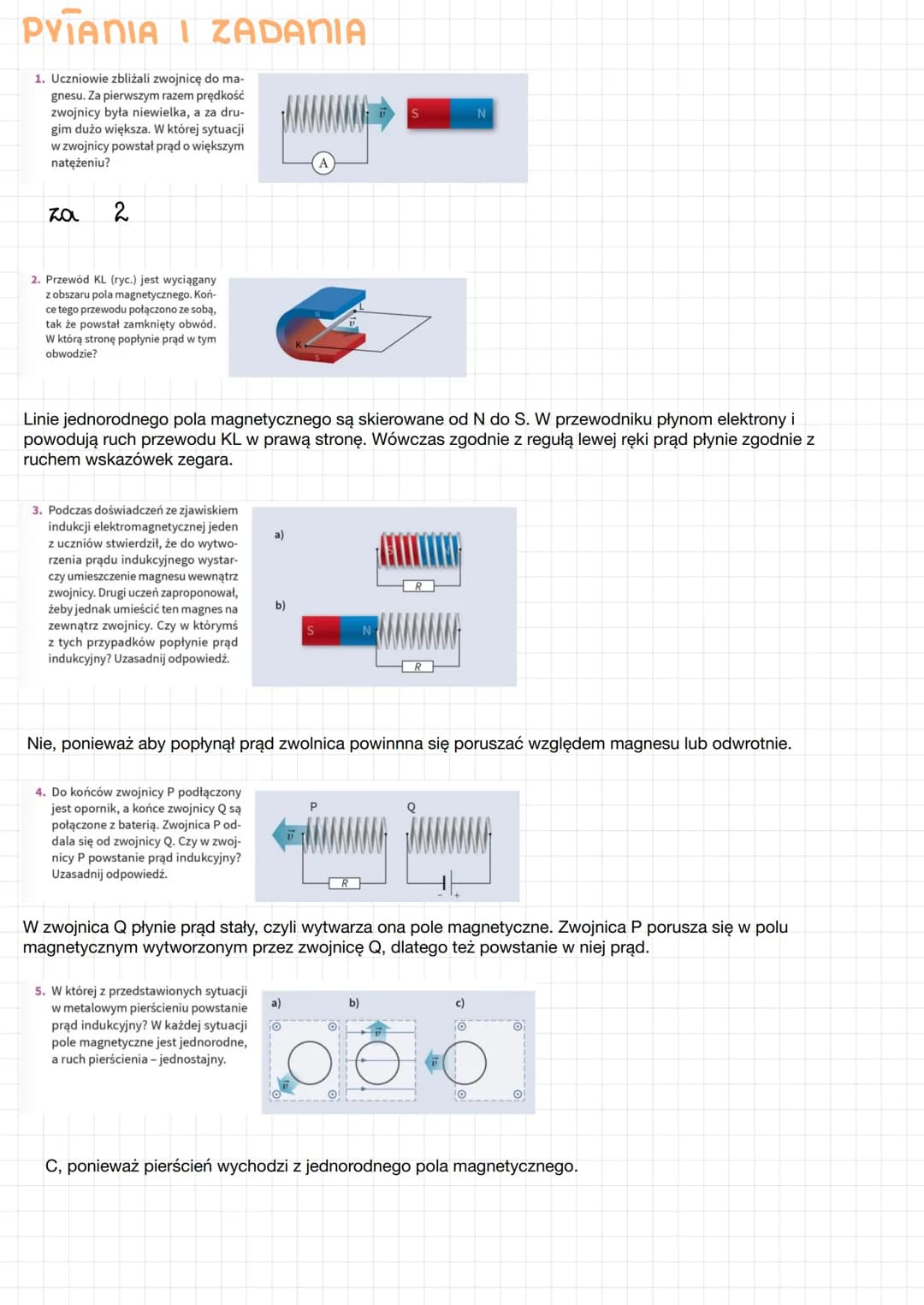

Pytania i Zadania z Indukcji Elektromagnetycznej

Sprawdźmy nasze zrozumienie zjawiska indukcji elektromagnetycznej na praktycznych przykładach:

Zadanie 1: Uczniowie zbliżali zwojnicę do magnesu z różnymi prędkościami. Kiedy prąd miał większe natężenie?

• Odpowiedź: Większe natężenie prądu powstało przy większej prędkości zbliżania, ponieważ szybsza zmiana pola magnetycznego indukuje silniejszy prąd.

Ważna zasada: Natężenie prądu indukcyjnego jest proporcjonalne do szybkości zmian pola magnetycznego. Jest to podstawowa właściwość zjawiska indukcji elektromagnetycznej.

Zadanie 2: Przewód KL jest wyciągany z obszaru pola magnetycznego. W którą stronę popłynie prąd?

• Gdy przewód porusza się w prawą stronę, zgodnie z regułą lewej dłoni prąd płynie zgodnie z ruchem wskazówek zegara.

Zadanie 3: Czy umieszczenie nieruchomego magnesu wewnątrz lub na zewnątrz zwojnicy wywoła prąd indukcyjny?

• Odpowiedź: Nie, ponieważ do indukcji elektromagnetycznej konieczny jest ruch względny zwojnicy i magnesu lub zmiana natężenia pola magnetycznego.

Zadanie 4: Czy w zwojnicy P oddalanej od zwojnicy Q podłączonej do baterii powstanie prąd indukcyjny?

• Odpowiedź: Tak, ponieważ zwojnica Q wytwarza pole magnetyczne, a zwojnica P porusza się względem tego pola.

Zadanie 5: W której sytuacji w metalowym pierścieniu powstanie prąd indukcyjny?

• Odpowiedź: Gdy pierścień wychodzi z jednorodnego pola magnetycznego.

Rozwiązywanie zadań z indukcji elektromagnetycznej wymaga zrozumienia fundamentalnych zasad fizycznych oraz umiejętności stosowania ich w praktycznych sytuacjach.

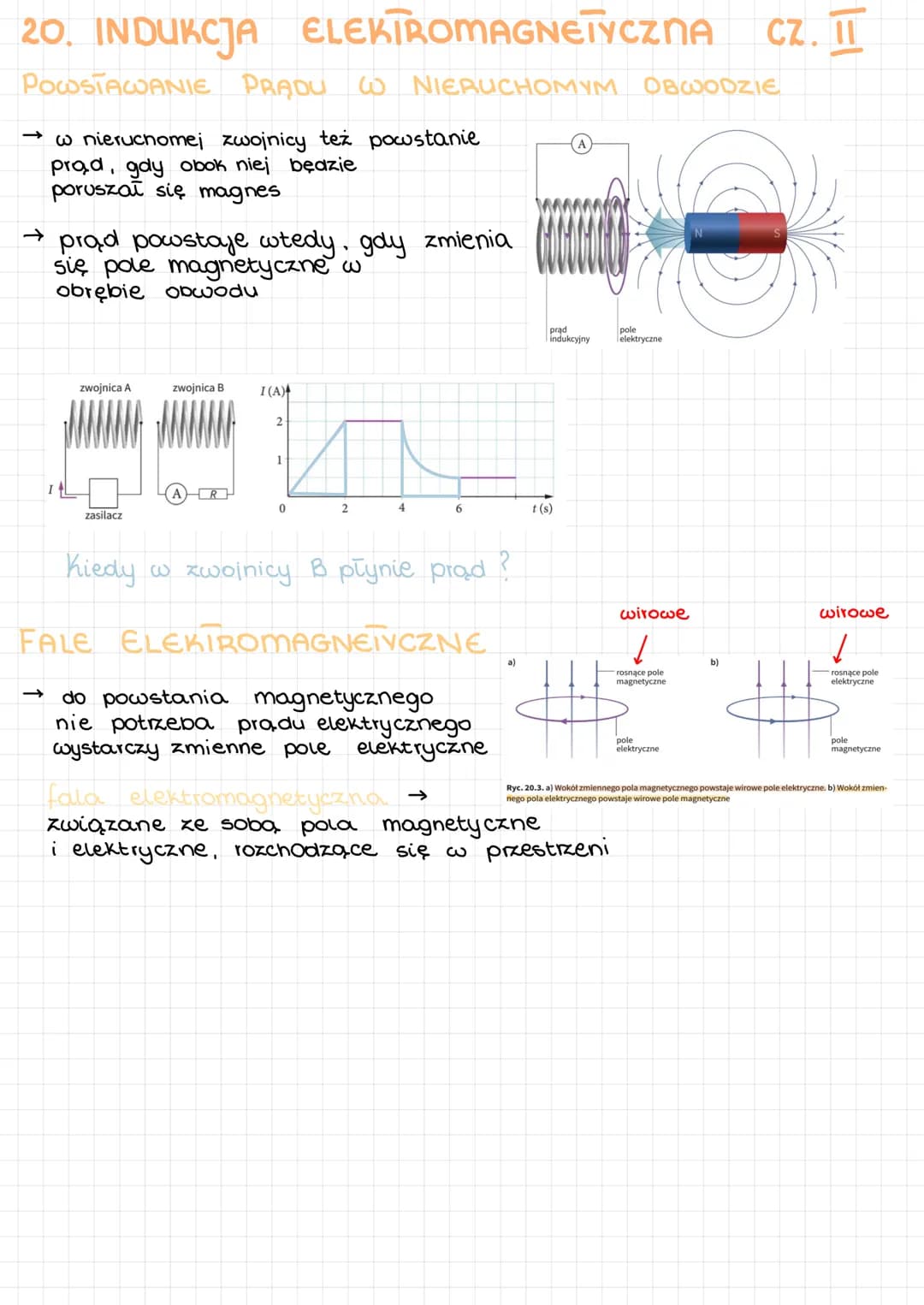

Indukcja Elektromagnetyczna cz. II

Powstawanie prądu w nieruchomym obwodzie

Indukcja elektromagnetyczna może zachodzić również w nieruchomych układach:

• W nieruchomej zwojnicy powstanie prąd, gdy obok niej będzie poruszał się magnes
• Kluczowe jest to, że prąd powstaje zawsze, gdy zmienia się pole magnetyczne w obrębie obwodu
• Nie jest wymagany fizyczny ruch zwojnicy – wystarczy zmiana pola magnetycznego

Kluczowa koncepcja: Zjawisko indukcji elektromagnetycznej w nieruchomym obwodzie zachodzi, gdy zmienia się liczba linii pola magnetycznego przechodzących przez obwód.

Fale elektromagnetyczne

Odkrycie indukcji elektromagnetycznej doprowadziło do zrozumienia fal elektromagnetycznych:

• Do powstania pola magnetycznego nie potrzeba prądu elektrycznego – wystarczy zmienne pole elektryczne
• Wokół zmiennego pola magnetycznego powstaje wirowe pole elektryczne
• Wokół zmiennego pola elektrycznego powstaje wirowe pole magnetyczne

Fala elektromagnetyczna to związane ze sobą pola magnetyczne i elektryczne, rozchodzące się w przestrzeni.

Poznanie mechanizmów indukcji elektromagnetycznej pozwoliło na rozwój teorii elektromagnetyzmu, co stanowi podstawę funkcjonowania wielu urządzeń elektrycznych w naszym codziennym życiu.

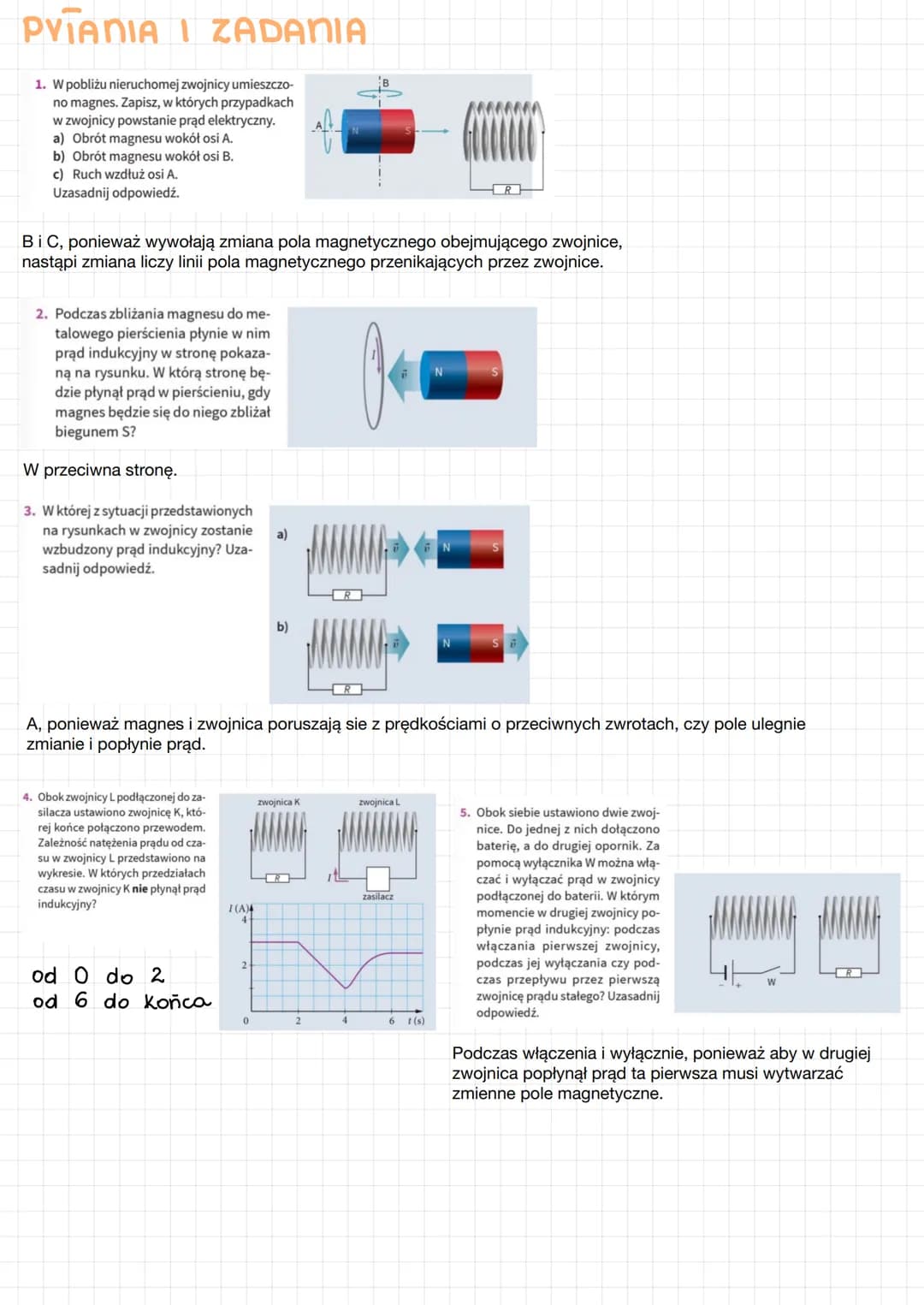

Pytania i Zadania z Indukcji Elektromagnetycznej cz. II

Sprawdźmy nasze zrozumienie indukcji elektromagnetycznej w nieruchomych obwodach:

Zadanie 1: W których przypadkach w nieruchomej zwojnicy powstanie prąd elektryczny, gdy w jej pobliżu umieszczono magnes?

• Odpowiedź: Prąd powstanie podczas obrotu magnesu wokół osi B oraz podczas ruchu wzdłuż osi A, ponieważ w tych przypadkach zmienia się liczba linii pola magnetycznego przenikających przez zwojnicę.

Ważna informacja: Na czym polega zjawisko indukcji elektromagnetycznej w nieruchomym obwodzie? Jest to proces, w którym zmiana liczby linii pola magnetycznego przenikających przez obwód wywołuje przepływ prądu elektrycznego.

Zadanie 2: W którą stronę będzie płynął prąd w pierścieniu, gdy magnes będzie zbliżał się biegunem S?

• Odpowiedź: Prąd będzie płynął w przeciwną stronę niż podczas zbliżania bieguna N.

Zadanie 3: W której sytuacji w zwojnicy zostanie wzbudzony prąd indukcyjny?

• Odpowiedź: W sytuacji, gdy magnes i zwojnica poruszają się z prędkościami o przeciwnych zwrotach, ponieważ wtedy pole magnetyczne ulega zmianie.

Zadanie 4: W których przedziałach czasu w zwojnicy K nie płynął prąd indukcyjny?

• Odpowiedź: Prąd indukcyjny nie płynął od 0 do 2 sekundy oraz od 6 sekundy do końca pomiaru, ponieważ w tych przedziałach natężenie prądu w zwojnicy L było stałe.

Zadanie 5: Kiedy w zwojnicy podłączonej do opornika popłynie prąd indukcyjny?

• Odpowiedź: Prąd indukcyjny popłynie podczas włączania i wyłączania pierwszej zwojnicy, ponieważ wtedy następuje zmiana pola magnetycznego.

Zastosowanie indukcji elektromagnetycznej w życiu codziennym jest wszechobecne - od transformatorów i generatorów prądu po silniki elektryczne i czujniki. Siła elektrodynamiczna i siła Lorentza to podstawowe oddziaływania fizyczne wykorzystywane w wielu urządzeniach opartych na zjawisku indukcji elektromagnetycznej.
