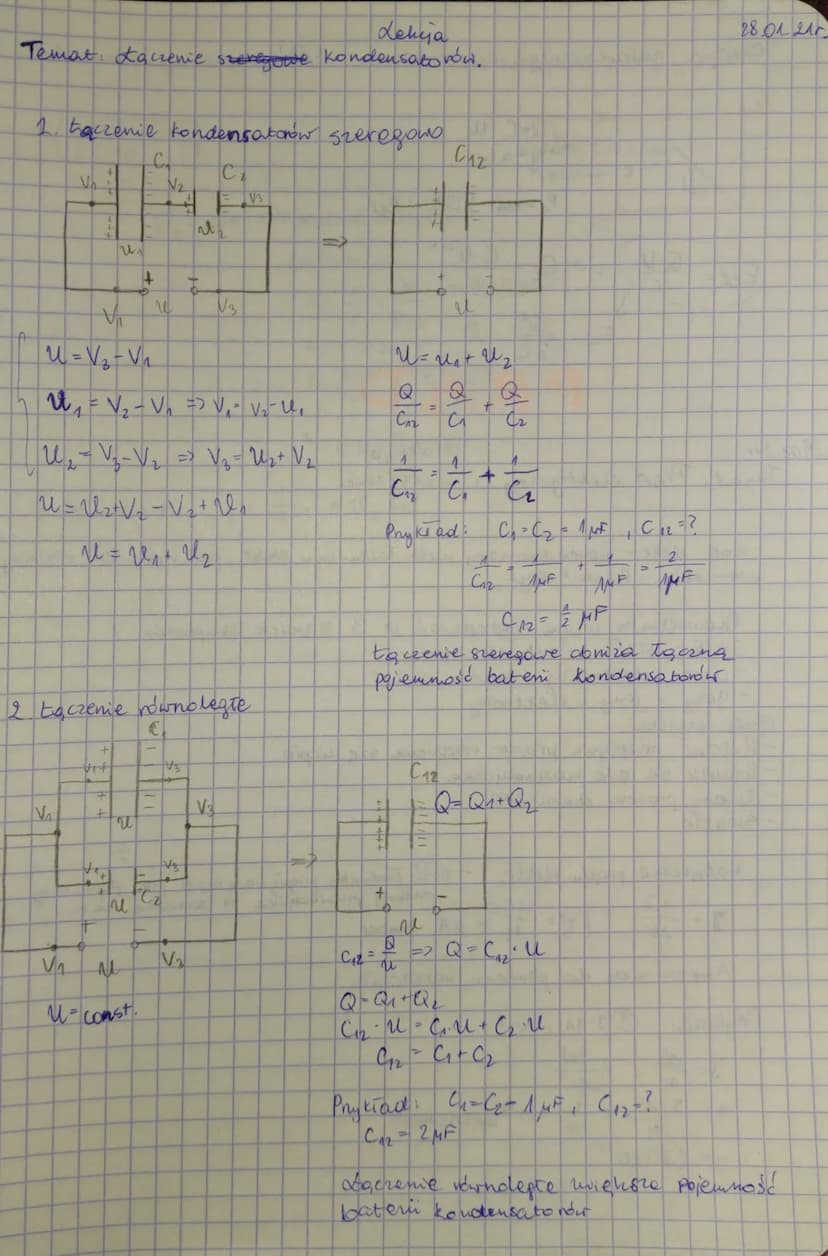

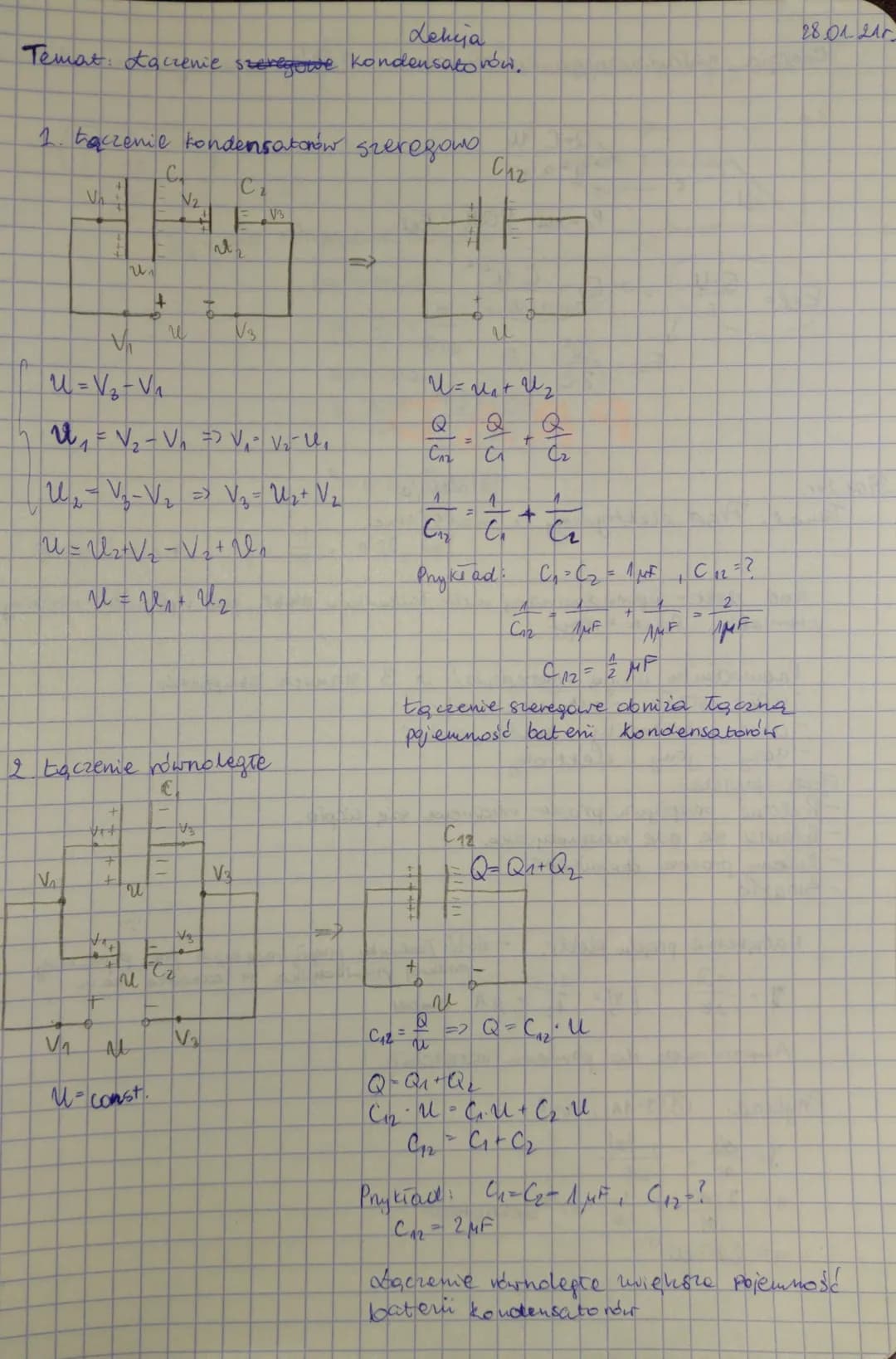

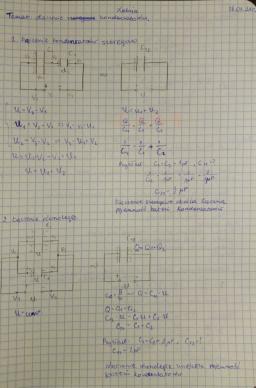

Łączenie szeregowe kondensatorów

Łączenie kondensatorów może odbywać się na dwa sposoby: szeregowo i równolegle. Każdy z tych sposobów ma wpływ na całkowitą pojemność układu.

Szeregowe łączenie kondensatorów wzór dla dwóch kondensatorów C₁ i C₂ jest następujący:

1/C = 1/C₁ + 1/C₂

gdzie C to pojemność zastępcza.

Highlight: Co daje połączenie szeregowe kondensatorów? Łączenie szeregowe zmniejsza łączną pojemność baterii kondensatorów.

Dla połączenia szeregowego, napięcie całkowite U jest sumą napięć na poszczególnych kondensatorach:

U = U₁ + U₂

Example: Dla dwóch kondensatorów o pojemności 1 μF połączonych szeregowo, pojemność zastępcza wynosi 0,5 μF.

Równoległe łączenie kondensatorów zwiększa pojemność baterii kondensatorów. Wzór na połączenie równoległe kondensatorów to:

C = C₁ + C₂

gdzie C to pojemność zastępcza.

Vocabulary: Pojemność zastępcza to całkowita pojemność układu kondensatorów połączonych szeregowo lub równolegle.

Obliczanie pojemności zastępczej kondensatorów jest kluczowe w projektowaniu obwodów elektrycznych, pozwalając na dostosowanie pojemności do wymagań konkretnego zastosowania.

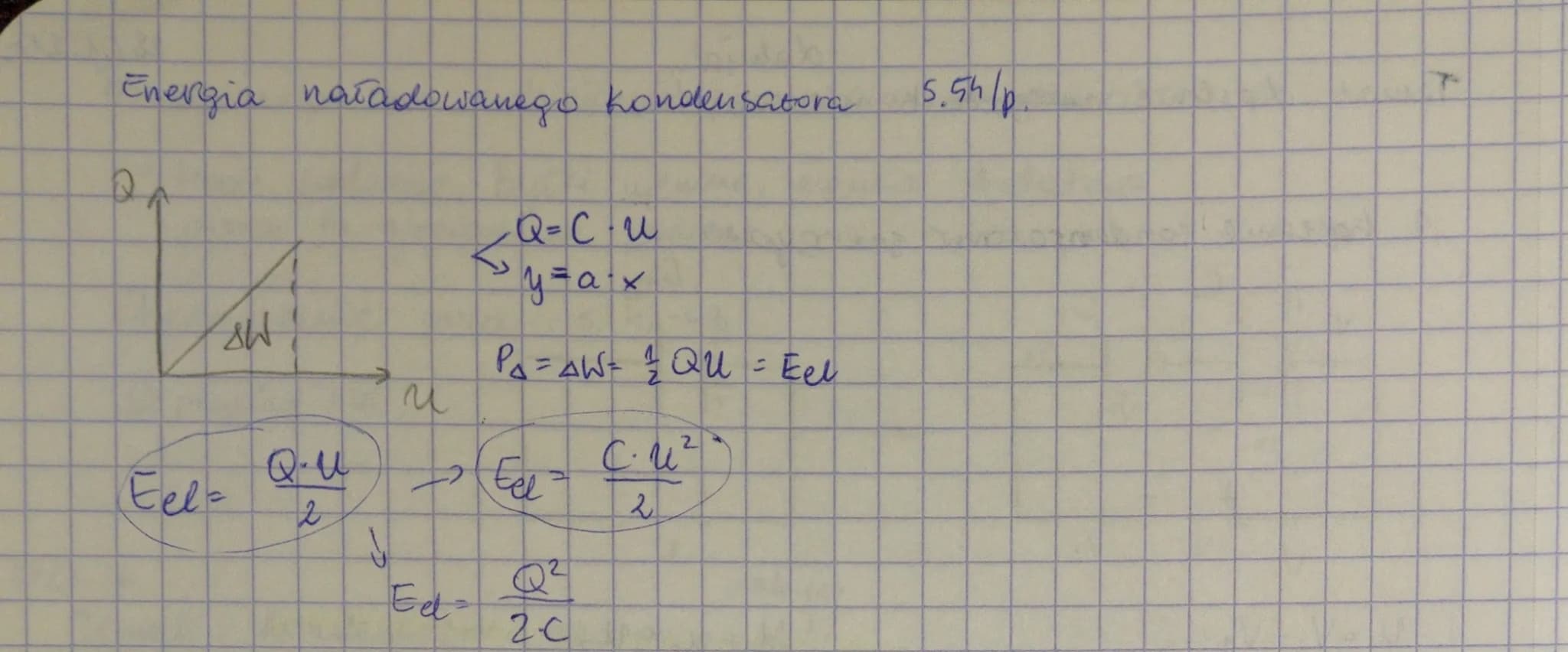

Energia naładowanego kondensatora

Energia kondensatora wzór jest kluczowym aspektem w zrozumieniu, ile energii może przechowywać kondensator. Energia elektryczna zmagazynowana w naładowanym kondensatorze jest wyrażona wzorem:

E = 1/2 * C * U²

gdzie:

• E to energia elektryczna
• C to pojemność kondensatora
• U to napięcie na kondensatorze

Highlight: Energia naładowanego kondensatora wzór pokazuje, że energia jest proporcjonalna do kwadratu napięcia, co oznacza, że podwojenie napięcia czterokrotnie zwiększa zmagazynowaną energię.

Alternatywne formy tego wzoru to:

E = 1/2 * Q * U E = Q² / (2C)

gdzie Q to ładunek zgromadzony na kondensatorze.

Example: Kondensator o pojemności 1 F naładowany do napięcia 1 V przechowuje energię 0,5 J.

Ładunek kondensatora wzór to:

Q = C * U

Ten wzór pokazuje liniową zależność między ładunkiem a napięciem dla danej pojemności.

Vocabulary: Praca kondensatora to energia, którą może on dostarczyć do obwodu podczas rozładowania.

Wzór na prąd kondensatora w przypadku zmiennego napięcia to:

I = C * dU/dt

gdzie dU/dt to szybkość zmiany napięcia w czasie.

Quote: "Energia naładowanego kondensatora jest proporcjonalna do kwadratu napięcia i pojemności kondensatora."

Zrozumienie energii zmagazynowanej w kondensatorze jest kluczowe dla projektowania obwodów energoelektronicznych, systemów zasilania impulsowego i wielu innych zastosowań w elektronice.

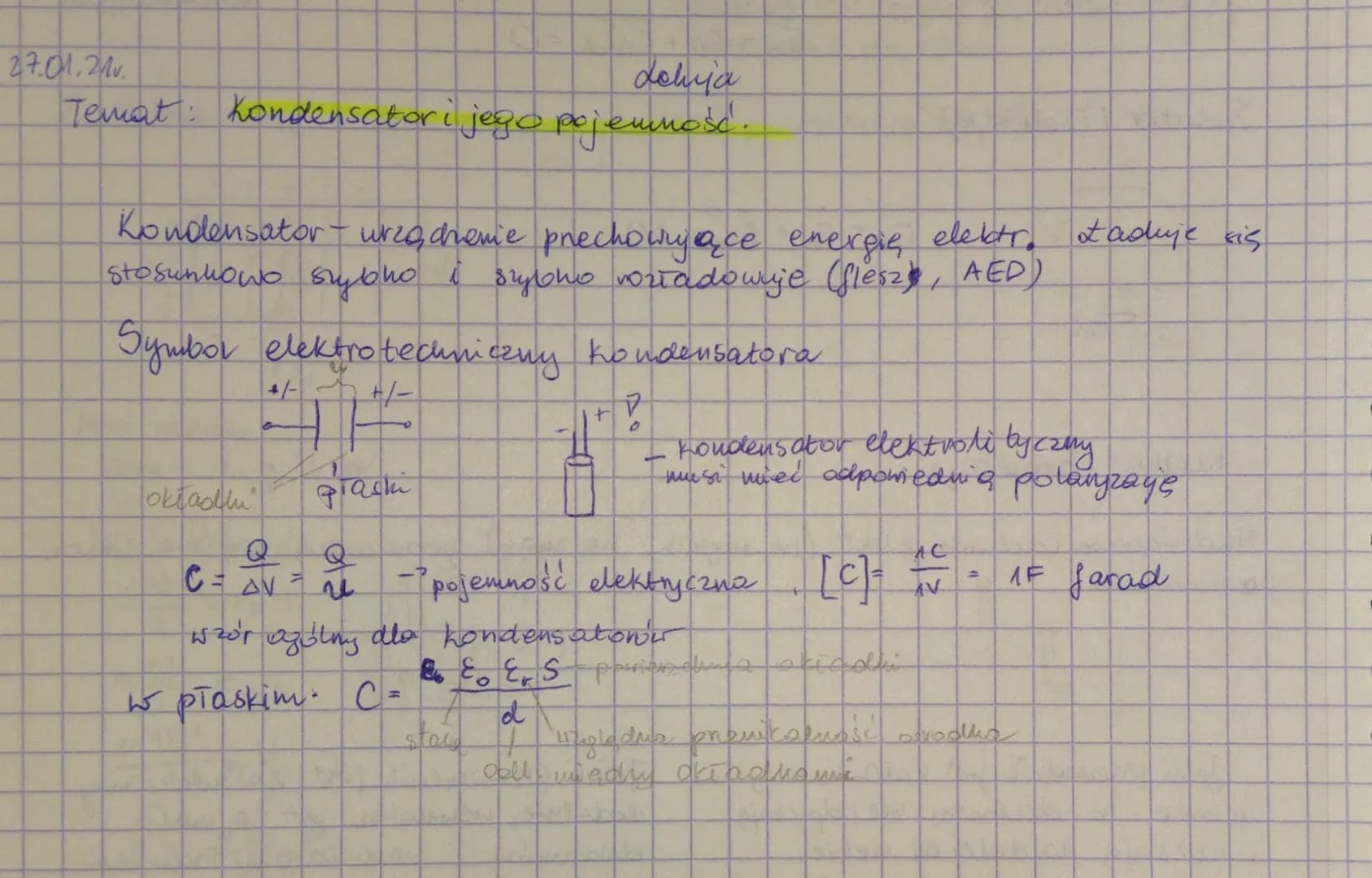

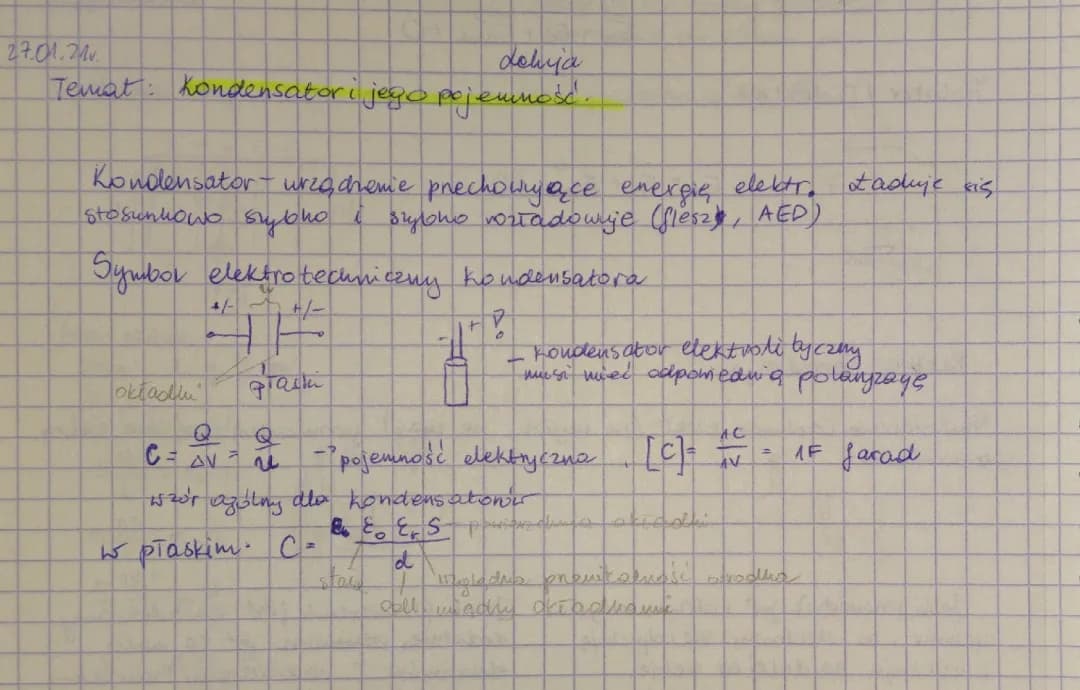

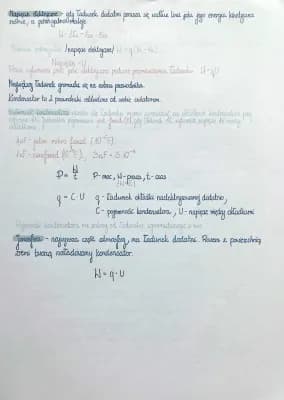

Kondensator i jego pojemność

Kondensator to urządzenie elektroniczne służące do przechowywania energii elektrycznej. Charakteryzuje się szybkim ładowaniem i rozładowywaniem, co czyni go idealnym komponentem w urządzeniach wymagających szybkiego uwalniania energii, takich jak flesze fotograficzne czy automatyczne defibrylatory zewnętrzne (AED).

Definition: Kondensator to urządzenie elektroniczne służące do przechowywania energii elektrycznej, charakteryzujące się szybkim ładowaniem i rozładowywaniem.

Symbol elektrotechniczny kondensatora przedstawia dwie równoległe płytki, co odzwierciedla jego podstawową budowę. W przypadku kondensatora płaskiego, pojemność kondensatora wzór jest następujący:

C = ε₀εᵣA / d

gdzie:

• C to pojemność
• ε₀ to przenikalność elektryczna próżni
• εᵣ to względna przenikalność elektryczna dielektryka
• A to powierzchnia okładek
• d to odległość między okładkami

Highlight: Pojemność elektryczna jednostką jest farad (F), choć w praktyce często używa się jego podwielokrotności, takich jak mikrofarad (μF) czy pikofarad (pF).

Example: Kondensator elektrolityczny to specjalny rodzaj kondensatora, który musi być podłączony z zachowaniem odpowiedniej polaryzacji.

Od czego zależy pojemność kondensatora płaskiego? Główne czynniki to:

1. Powierzchnia okładek (A)
2. Odległość między okładkami $d$
3. Rodzaj dielektryka między okładkami (εᵣ)

Vocabulary: Dielektryk to materiał izolacyjny umieszczony między okładkami kondensatora, który zwiększa jego pojemność.
