Silnik elektryczny - budowa i zasada działania

Zasada działania silnika elektrycznego opiera się na oddziaływaniu magnetycznym między polem magnetycznym a przewodnikiem z prądem.

Budowa silnika elektrycznego obejmuje następujące elementy:

1. Ramka z przewodnikiem
2. Magnesy stałe lub elektromagnesy wytwarzające pole magnetyczne
3. Komutator i szczotki do zmiany kierunku prądu

Definition: Komutator to urządzenie służące do zmiany kierunku przepływu prądu w uzwojeniach wirnika silnika elektrycznego.

Zasada działania silnika prądu stałego:

1. Na ramkę z prądem działa para sił elektrodynamicznych w polu magnetycznym.
2. Siły te powodują powstanie momentu obrotowego.
3. Ramka obraca się wokół osi.
4. Po przejściu położenia pionowego, komutator zmienia kierunek prądu.
5. Dzięki temu ramka kontynuuje obrót w tym samym kierunku.

Example: Zastosowanie silnika elektrycznego w życiu codziennym można znaleźć w wielu urządzeniach, takich jak pralki, odkurzacze czy wentylatory.

Rodzaje elektromagnesów i silników elektrycznych mogą się różnić w zależności od zastosowania i wymaganych parametrów pracy.

Highlight: Budowa silnika elektrycznego Fizyka klasa 8 to ważny temat, który pomaga zrozumieć podstawy działania wielu urządzeń codziennego użytku.

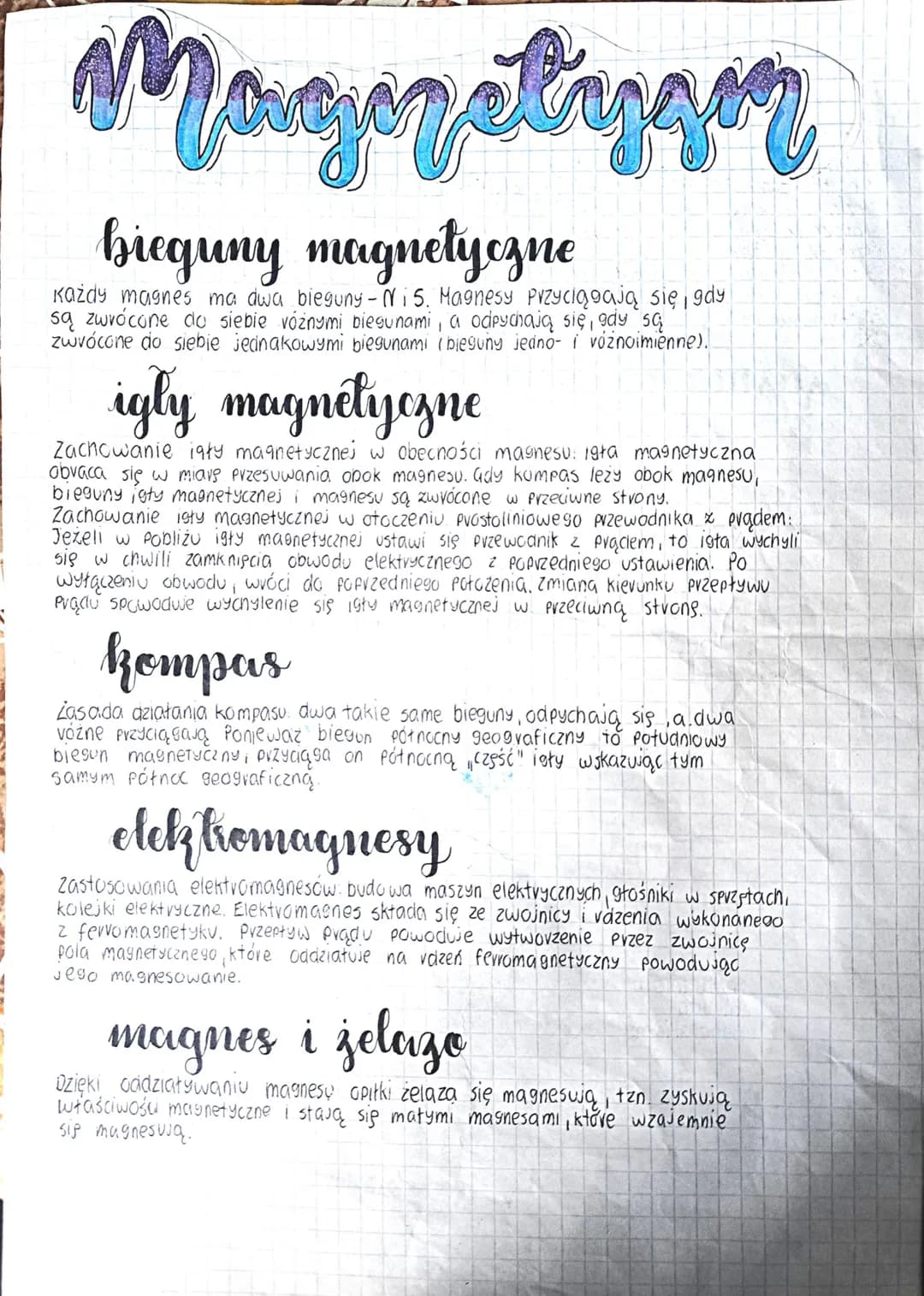

Magnesy i ich właściwości

Magnesy posiadają dwa bieguny - północny (N) i południowy (S), które wykazują charakterystyczne oddziaływania. Budowa elektromagnesu opiera się na tych właściwościach.

Highlight: Bieguny jednoimienne magnesów odpychają się, a różnoimienne przyciągają.

Igła magnetyczna reaguje na obecność magnesu, obracając się w jego pobliżu. Podobnie zachowuje się w otoczeniu przewodnika z prądem, co stanowi podstawę działania elektromagnesów.

Definition: Igła magnetyczna to niewielki magnes swobodnie zawieszony, który ustawia się zgodnie z liniami pola magnetycznego.

Zasada działania elektromagnesu polega na wytworzeniu pola magnetycznego przez zwojnicę z prądem. Pole to oddziałuje na rdzeń ferromagnetyczny, powodując jego namagnesowanie.

Vocabulary: Ferromagnetyk to materiał, który silnie reaguje na pole magnetyczne i może zostać trwale namagnesowany.

Zastosowanie elektromagnesów jest bardzo szerokie i obejmuje:

1. Budowę maszyn elektrycznych
2. Głośniki w sprzętach audio
3. Kolejki elektryczne
4. Dźwigi do podnoszenia złomu
5. Zamki elektromagnetyczne

Example: Zastosowanie elektromagnesu w życiu codziennym można zaobserwować w dzwonkach elektrycznych, gdzie elektromagnes porusza młoteczek uderzający w dzwonek.

Budowa kompasu opiera się na właściwościach igły magnetycznej. Kompas wykorzystuje fakt, że biegun północny geograficzny Ziemi jest w rzeczywistości południowym biegunem magnetycznym, przyciągającym północny koniec igły.

Highlight: Igła kompasu wskazuje zawsze kierunek północny dzięki oddziaływaniu z polem magnetycznym Ziemi.
