Podstawowe pojęcia elektryczne i pomiary

Rozdział szczegółowo omawia fundamentalne pojęcia z zakresu elektryczności, rozpoczynając od definicji napięcia elektrycznego i natężenia prądu.

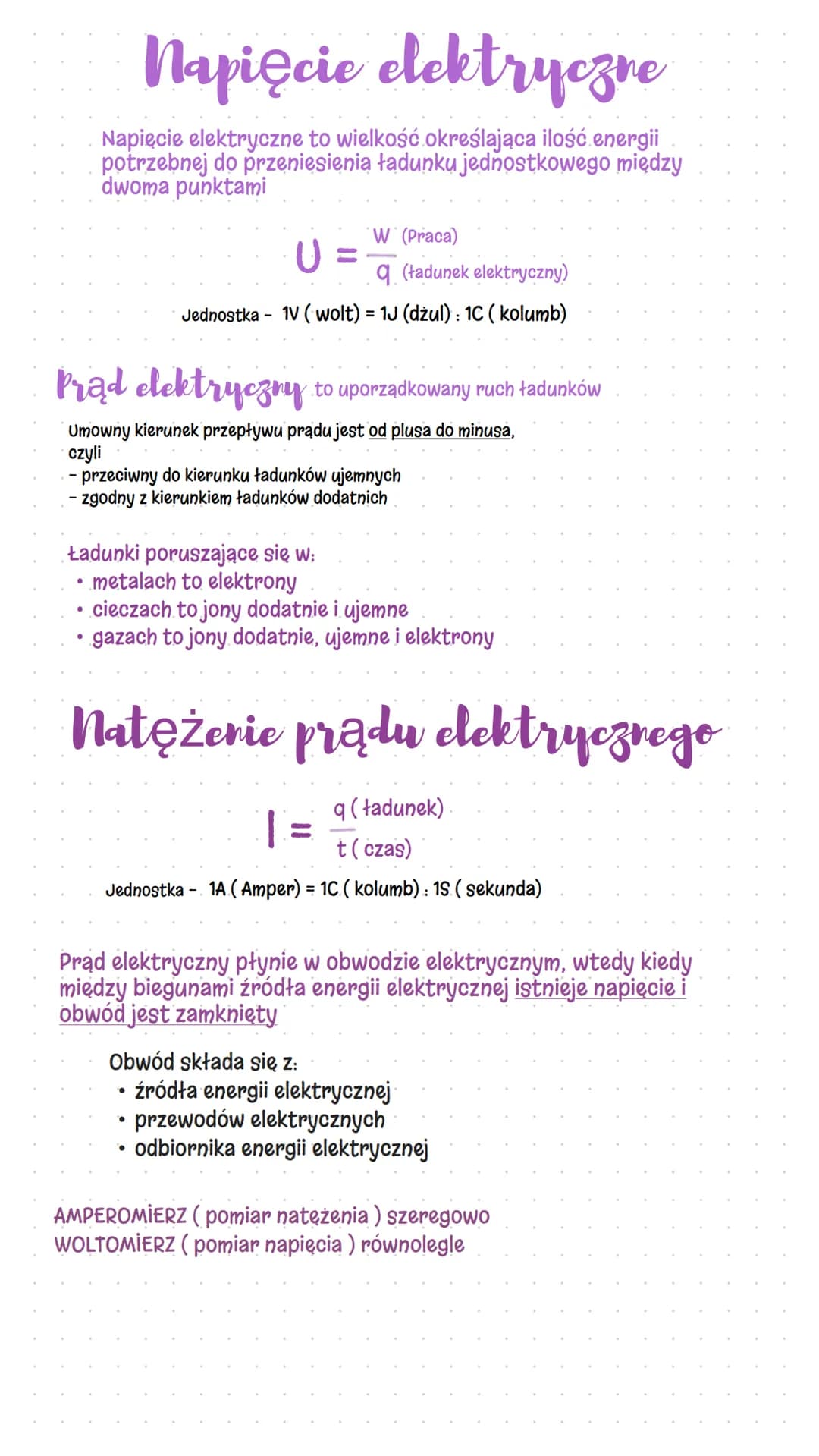

Definition: Napięcie elektryczne to wielkość fizyczna określająca ilość energii potrzebnej do przeniesienia ładunku jednostkowego między dwoma punktami. Wyrażane jest wzorem U = W/q.

Vocabulary: Napięcie elektryczne jednostka to wolt [V], który równa się 1 dżul na 1 kulomb $1V = 1J/1C$.

Definition: Prąd elektryczny to uporządkowany ruch ładunków elektrycznych. Natężenie prądu wyrażane jest wzorem I = q/t.

Example: W metalach prąd elektryczny jest związany z ruchem elektronów, w cieczach - jonów dodatnich i ujemnych, a w gazach - jonów dodatnich, ujemnych oraz elektronów.

Highlight: Kierunek przepływu prądu jest umownie przyjęty od bieguna dodatniego do ujemnego, co jest:

• przeciwne do ruchu ładunków ujemnych
• zgodne z ruchem ładunków dodatnich

Vocabulary: Natężenie prądu jednostka to amper [A], który równa się 1 kulomb na 1 sekundę $1A = 1C/1s$.

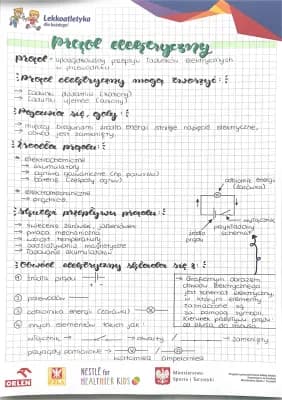

Tekst kończy się opisem podstawowych elementów obwodu elektrycznego, który składa się ze źródła energii elektrycznej, przewodów oraz odbiornika. Przedstawiono również zasady podłączania przyrządów pomiarowych:

Highlight: Natężenie prądu czym mierzymy: Amperomierz podłączamy szeregowo w obwodzie, natomiast woltomierz (do pomiaru napięcia) - równolegle.
