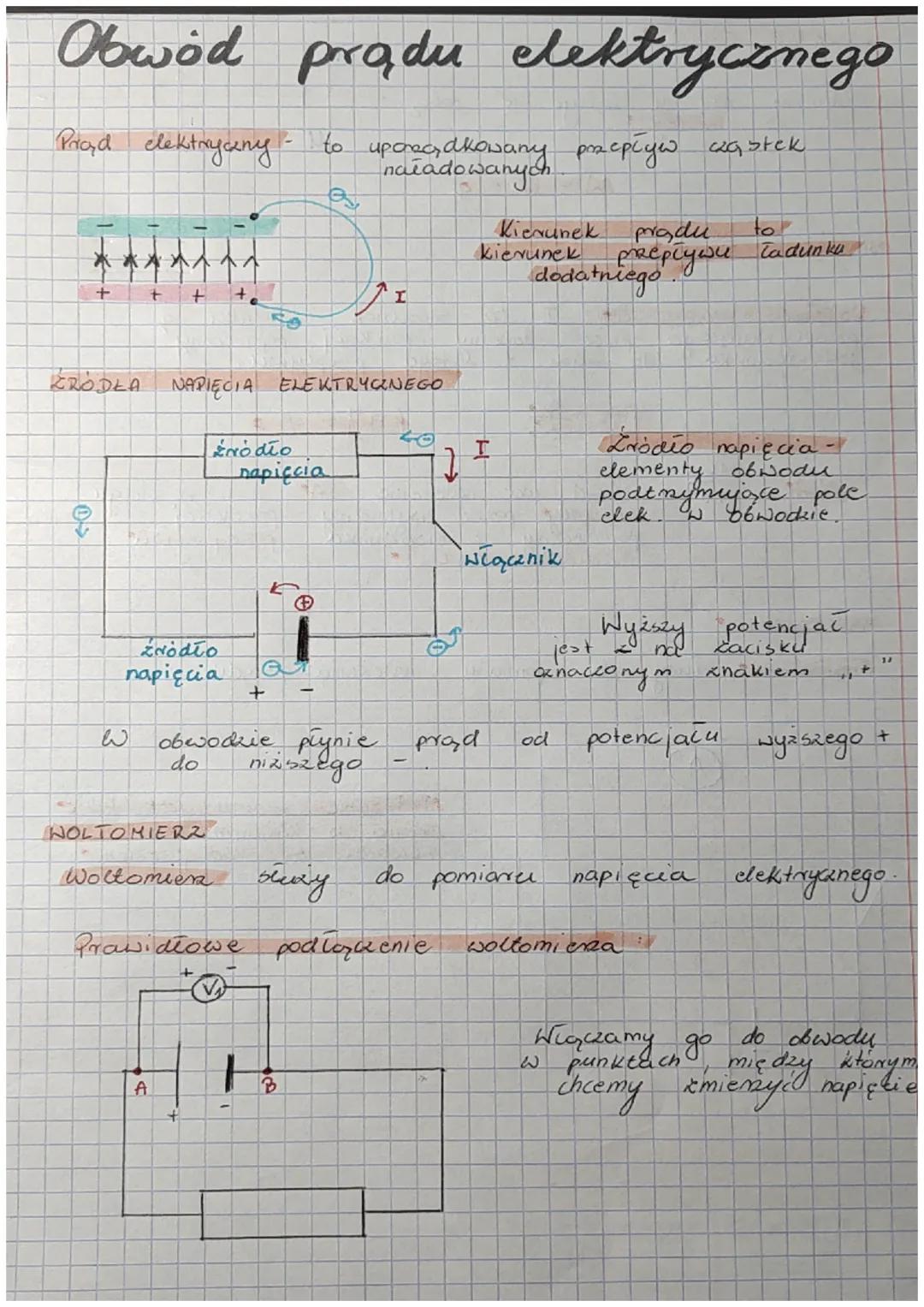

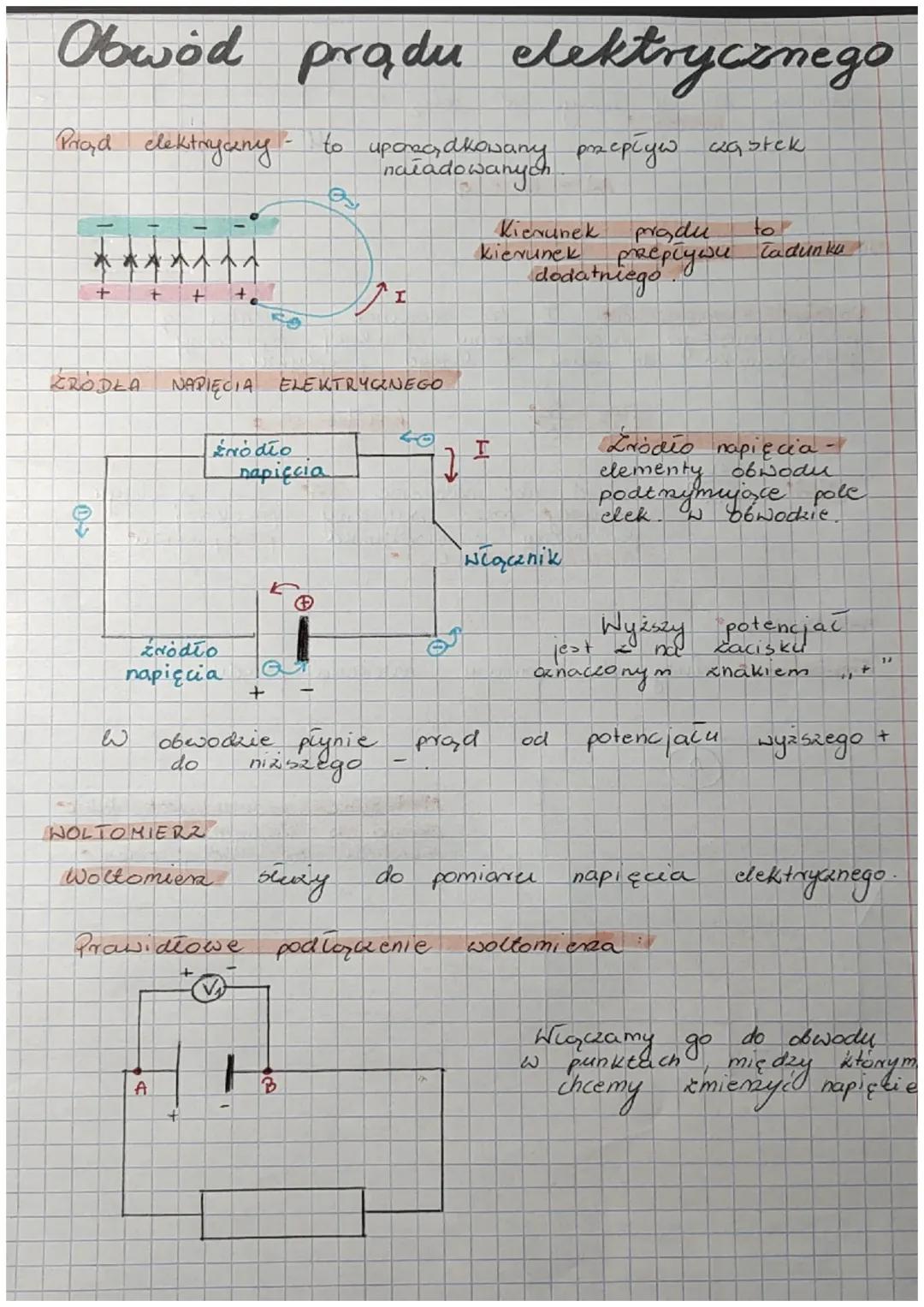

Podstawy prądu elektrycznego
Prąd elektryczny to nic innego jak uporządkowany przepływ naładowanych cząstek - wyobraź sobie tłum ludzi idących w jednym kierunku przez korytarz szkolny. Kierunek prądu to zawsze kierunek przepływu ładunku dodatniego, od plusa do minusa.
W każdym obwodzie elektrycznym potrzebne jest źródło napięcia - może to być bateria, akumulator czy gniazdko w ścianie. To właśnie ono podtrzymuje pole elektryczne w całym obwodzie, dzięki czemu prąd może płynąć.
Woltomierz to twój najlepszy przyjaciel przy pomiarach napięcia elektrycznego. Ważne: zawsze podłączasz go równolegle do elementu, na którym chcesz zmierzyć napięcie. Pamiętaj o właściwej polarności - plus woltomierza do plusa obwodu!
Wskazówka: Napięcie to różnica potencjałów między dwoma punktami - wyobraź sobie to jak różnicę wysokości między dwoma piętrami budynku.
2
of 2

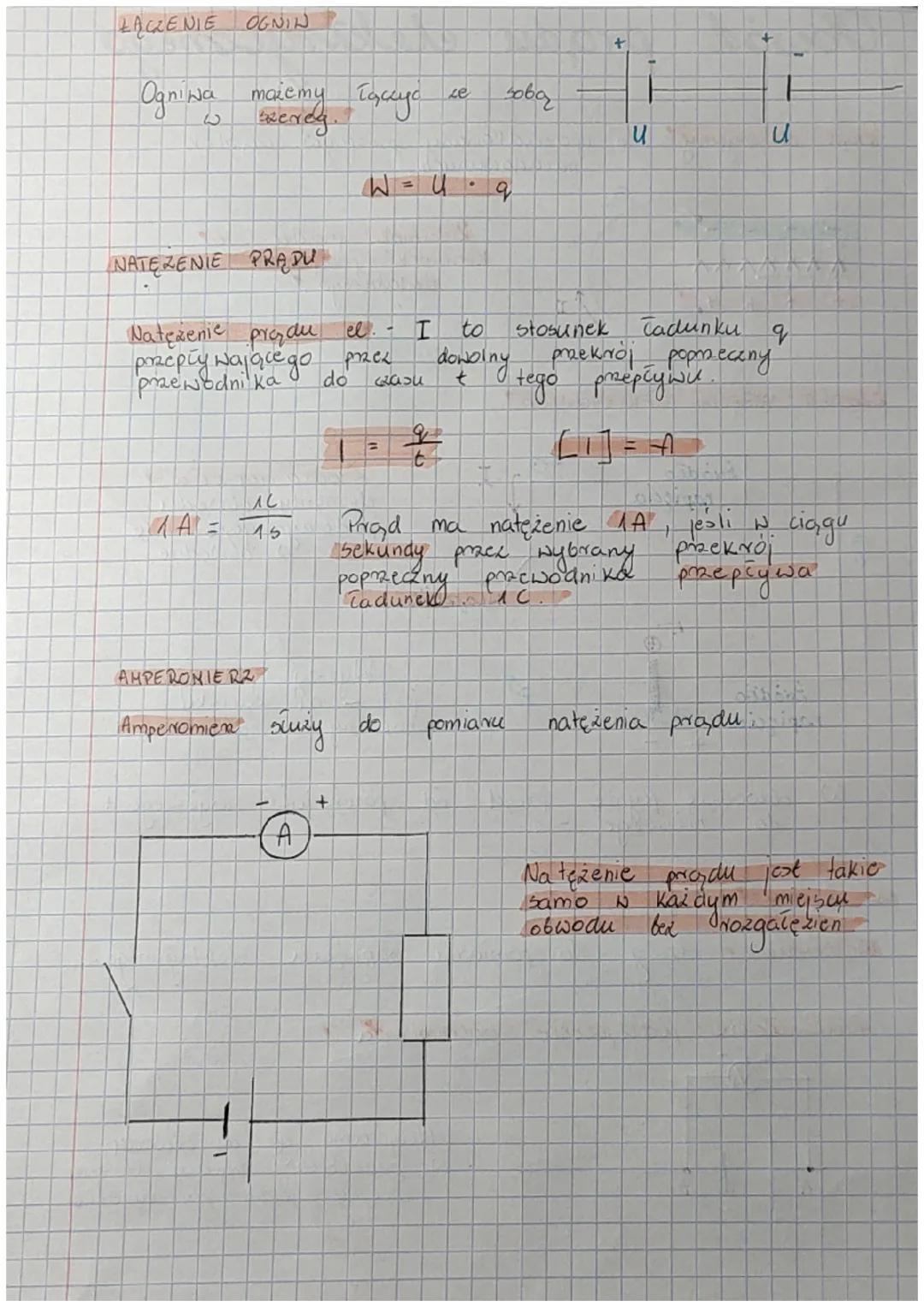

Natężenie prądu i jego pomiar
Natężenie prądu elektrycznego pokazuje, ile ładunku przepływa przez przewodnik w ciągu sekundy. Wzór jest prosty: I = q/t, gdzie I to natężenie w amperach [A], q to ładunek w kulombach [C], a t to czas w sekundach [s].
Gdy prąd ma natężenie 1 ampera, oznacza to że przez wybrany przekrój przewodnika przepływa ładunek 1 kulomba w ciągu sekundy. To dość spory prąd - dla porównania, żarówka LED pobiera około 0,01 A!
Do pomiaru natężenia służy amperomierz, który - w przeciwieństwie do woltomierza - zawsze włączasz szeregowo w obwód. Dlaczego? Bo prąd musi przez niego przepłynąć, żeby go zmierzyć.
Ważne: W obwodzie bez rozgałęzień natężenie prądu jest identyczne w każdym miejscu - to jak woda w rurze, wszędzie płynie z taką samą szybkością.
