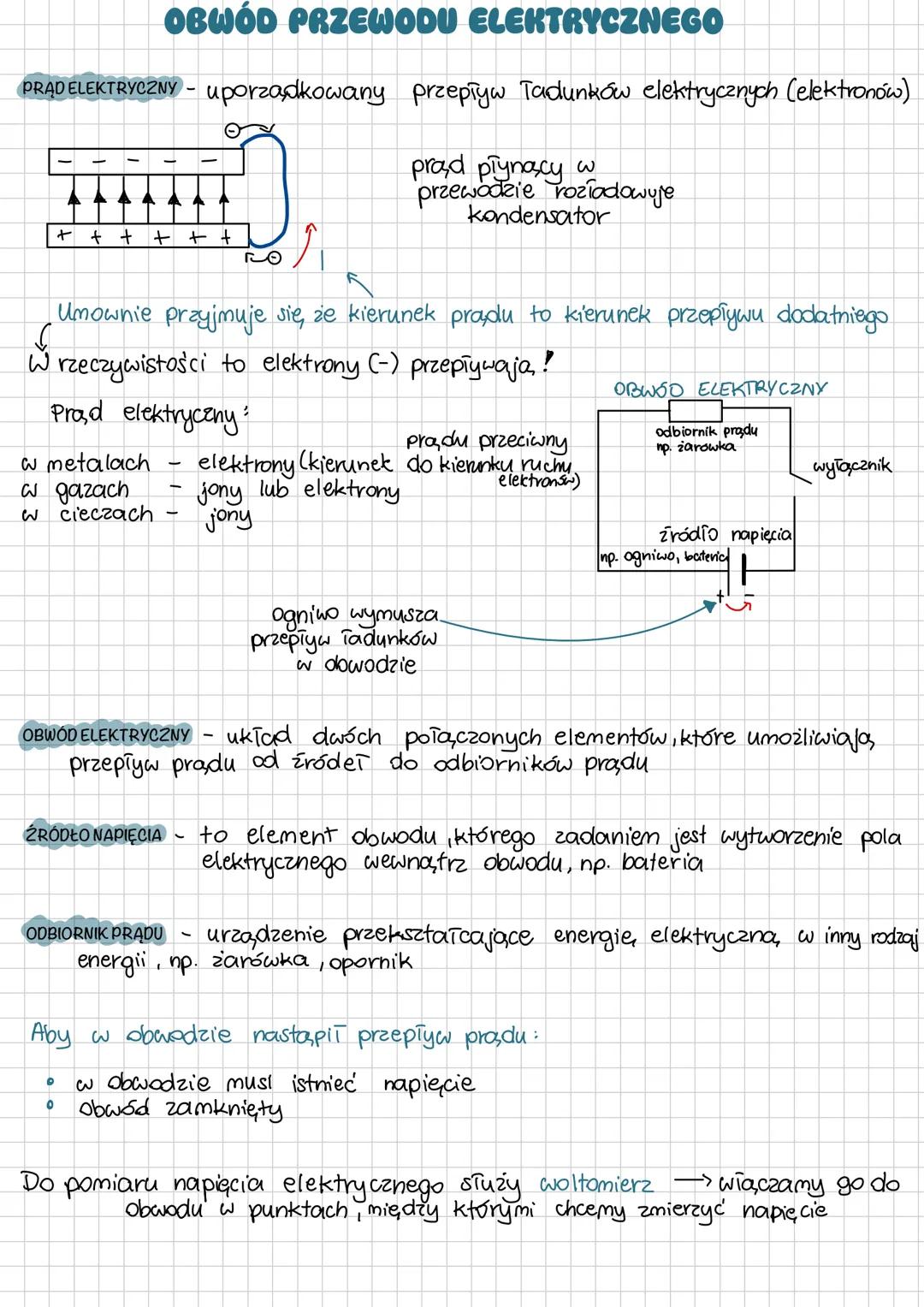

Obwód przewodu elektrycznego
Prąd elektryczny to uporządkowany przepływ ładunków elektrycznych, głównie elektronów. Choć umownie przyjmujemy, że płynie on od plusa do minusa, w rzeczywistości to elektrony (ładunki ujemne) przemieszczają się w przeciwnym kierunku.
Obwód elektryczny to układ połączonych elementów, które umożliwiają przepływ prądu od źródła do odbiorników. Składa się on z kilku kluczowych elementów: źródła napięcia (baterie, ogniwa), które wytwarzają pole elektryczne, oraz odbiorników prądu (żarówki, oporniki), które przekształcają energię elektryczną w inny rodzaj energii.
Aby prąd mógł płynąć w obwodzie, muszą zostać spełnione dwa warunki: w obwodzie musi istnieć napięcie oraz obwód musi być zamknięty. Napięcie mierzymy za pomocą woltomierza, który podłączamy równolegle do punktów, między którymi chcemy dokonać pomiaru.
💡 Warto wiedzieć! W różnych środowiskach prąd płynie inaczej: w metalach są to elektrony, w gazach - jony lub elektrony, a w cieczach przemieszczają się jony. Dlatego przewodniki mogą być różnego rodzaju.
2
of 2

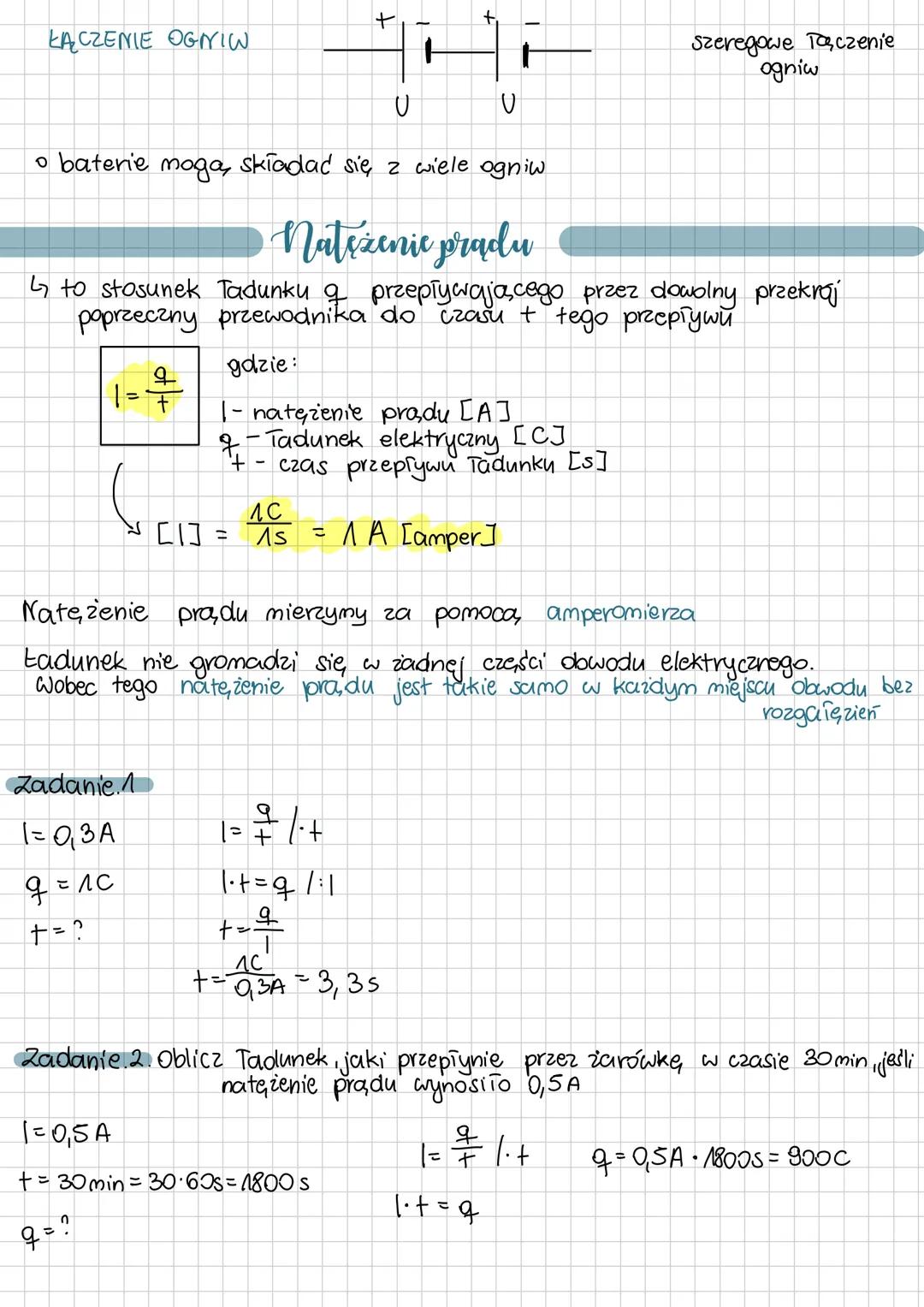

Łączenie ogniw i natężenie prądu
Ogniwa możemy łączyć szeregowo, aby uzyskać większe napięcie. Właśnie w ten sposób działają baterie, które składają się z wielu połączonych ogniw. To pozwala na zasilanie urządzeń wymagających wyższego napięcia.
Natężenie prądu to stosunek ładunku przepływającego przez przekrój przewodnika do czasu tego przepływu. Wyraża się je wzorem: I = q/t, gdzie I to natężenie prądu [A], q to ładunek elektryczny [C], a t to czas przepływu ładunku [s]. Jednostką natężenia prądu jest amper [A].
Do pomiaru natężenia prądu służy amperomierz, który włączamy szeregowo do obwodu. Ważne jest, że w obwodzie bez rozgałęzień natężenie prądu jest takie samo w każdym jego miejscu - ładunek nie gromadzi się w żadnej części obwodu.
🔍 Praktyczna wskazówka: Aby obliczyć ładunek, który przepłynie przez przewodnik, wystarczy pomnożyć natężenie prądu przez czas przepływu . Przydaje się to przy rozwiązywaniu zadań z elektryczności!
Rozwiązując zadania z natężenia prądu, pamiętaj o przekształcaniu wzoru I = q/t. Jeśli znasz natężenie i czas, możesz obliczyć ładunek. Jeśli znasz natężenie i ładunek, możesz obliczyć czas przepływu.
