Jak Zrobić Najprostszy Obwód Elektryczny z Żarówką - Schematy i Elementy

Obwód elektryczny to układ połączonych elementów umożliwiających przepływ prądu od źródeł do odbiorników. Składa się z przewodów, źródeł napięcia, odbiorników i przełączników. Wyróżniamy obwody liniowe (spełniające prawo Ohma) i nieliniowe. Kluczowe elementy to prawo Ohma, połączenia szeregowe i równoległe oraz prawa Kirchhoffa.

• Schemat obwodu elektrycznego zawiera symbole elementów takich jak przewody, oporniki, źródła napięcia.
• Najprostszy obwód elektryczny może być zbudowany z baterii, żarówki i przewodów.
• Prawo Ohma określa zależność między napięciem, natężeniem prądu i oporem.
• Połączenia szeregowe i równoległe wpływają na przepływ prądu w obwodzie.
• Pierwsze prawo Kirchhoffa dotyczy przepływu prądu w węzłach obwodu.

...

3.05.2022

3468

Obwód elektryczny to układ połączonych elementów, które umożliwiają przepływ prądu od żźródeł do odbiorników prądu. Z czego składa sie obwód

Zobacz

Prawo Ohma i elementy obwodu elektrycznego

Prawo Ohma jest fundamentalnym prawem stosowanym w obwodach elektrycznych. Określa ono zależność między napięciem, prądem i rezystancją w danym odcinku obwodu.

Definicja: Prawo Ohma wzór: U = I * R, gdzie U to napięcie [V], I to natężenie prądu [A], a R to rezystancja [Ω].

Elementy obwodu elektrycznego i ich symbole obejmują:

  • Przewód
  • Opornik
  • Wyłącznik
  • Bateria
  • Dioda
  • Źródło napięcia zmiennego
  • Żarówka
  • Cewka
  • Kondensator
  • Amperomierz
  • Woltomierz

Highlight: Znajomość symboli elementów obwodu elektrycznego jest kluczowa dla zrozumienia i analizy schematów obwodów elektrycznych.

Vocabulary: Opór elektryczny to właściwość elementu obwodu, która określa, jak trudno przepływa przez niego prąd elektryczny.

Obwód elektryczny to układ połączonych elementów, które umożliwiają przepływ prądu od żźródeł do odbiorników prądu. Z czego składa sie obwód

Zobacz

Połączenia w obwodach elektrycznych i prawa Kirchhoffa

Rodzaje obwodów elektrycznych ze względu na sposób połączenia elementów:

  1. Połączenie szeregowe - elementy są połączone jeden za drugim, tworząc pojedynczą ścieżkę dla prądu.

    Przykład: Lampki choinkowe często są połączone szeregowo.

  2. Połączenie równoległe - elementy są połączone tak, że tworzą oddzielne gałęzie obwodu.

    Highlight: W połączeniu równoległym napięcie na poszczególnych gałęziach jest takie samo.

Pierwsze prawo Kirchhoffa dotyczy przepływu prądu w rozgałęzieniach obwodu elektrycznego.

Definicja: Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.

Vocabulary: Węzeł to punkt w obwodzie, gdzie łączą się co najmniej trzy przewody.

Wzór na pierwsze prawo Kirchhoffa: I₁ + I₂ + I₃ - I₄ - I₅ = 0

gdzie:

  • Prądy wpływające do węzła są uważane za dodatnie
  • Prądy wypływające z węzła są uważane za ujemne

Highlight: Zrozumienie praw Kirchhoffa jest kluczowe dla analizy złożonych obwodów elektrycznych rozgałęzionych.

Podobne notatki

Know Prawo Ohma i jego zastosowanie thumbnail

3

1053

8

Prawo Ohma i jego zastosowanie

Prawo Ohma i jego zastosowanie

Know Opór elektryczny thumbnail

42

3124

7/8

Opór elektryczny

Fizyka. Opór elektryczny

Know Prąd elektryczny thumbnail

36

2300

8

Prąd elektryczny

Znajdziesz tutaj -wzory -definicje wyjaśnione prostym językiem Miłej nauki <3

Know Prąd elektryczny thumbnail

67

5067

8/2

Prąd elektryczny

Napięcie natężenie prawo ohma i kirchhoffa

Know Opór elektryczny przewodnika (prawo Ohma) thumbnail

10

885

8

Opór elektryczny przewodnika (prawo Ohma)

Temat 4 fizyka klasa 8

Know Elektrostatyka thumbnail

164

7340

8/1

Elektrostatyka

znajdziesz tutaj: - rodzaje ładunków i ich wartości - sposoby elektryzowania się ciał - zasada zachowania ładunku - prawo Coulomba - rodzaje pola elektrostatycznego - piorunochron - klatka Faradaya

Nie ma nic odpowiedniego? Sprawdź inne przedmioty.

Knowunity jest aplikacją edukacyjną #1 w pięciu krajach europejskich

Knowunity zostało wyróżnione przez Apple i widnieje się na szczycie listy w sklepie z aplikacjami w kategorii edukacja w takich krajach jak Polska, Niemcy, Włochy, Francje, Szwajcaria i Wielka Brytania. Dołącz do Knowunity już dziś i pomóż milionom uczniów na całym świecie.

Ranked #1 Education App

Pobierz z

Google Play

Pobierz z

App Store

Knowunity jest aplikacją edukacyjną #1 w pięciu krajach europejskich

4.9+

Średnia ocena aplikacji

20 M

Uczniowie korzystają z Knowunity

#1

W rankingach aplikacji edukacyjnych w 17 krajach

950 K+

Uczniowie, którzy przesłali notatki

Nadal nie jesteś pewien? Zobacz, co mówią inni uczniowie...

Użytkownik iOS

Tak bardzo kocham tę aplikację [...] Polecam Knowunity każdemu!!! Moje oceny poprawiły się dzięki tej aplikacji :D

Filip, użytkownik iOS

Aplikacja jest bardzo prosta i dobrze zaprojektowana. Do tej pory zawsze znajdowałam wszystko, czego szukałam :D

Zuzia, użytkownik iOS

Uwielbiam tę aplikację ❤️ właściwie używam jej za każdym razem, gdy się uczę.

Przedmioty

Fizyka

Dział: prąd elektryczny

Opór elektryczny



Fizyka

•

3468

•

3 maj 2022

•

3 strony

Jak Zrobić Najprostszy Obwód Elektryczny z Żarówką - Schematy i Elementy

user profile picture

notateczki

@notexx

Obwód elektrycznyto układ połączonych elementów umożliwiających przepływ prądu od źródeł do odbiorników. Składa się z przewodów, źródeł napięcia, odbiorników i przełączników. Wyróżniamy obwody liniowe (spełniające prawo Ohma) i nieliniowe. Kluczowe elementy to prawo Ohma, połączenia szeregowe i równoległe oraz

... Pokaż więcej
Obwód elektryczny to układ połączonych elementów, które umożliwiają przepływ prądu od żźródeł do odbiorników prądu. Z czego składa sie obwód

Zarejestruj się, aby zobaczyć notatkęTo nic nie kosztuje!

Dostęp do wszystkich materiałów

Popraw swoje oceny

Dołącz do milionów studentów

Rejestrując się akceptujesz Warunki korzystania z usługi i Politykę prywatności.

Prawo Ohma i elementy obwodu elektrycznego

Prawo Ohma jest fundamentalnym prawem stosowanym w obwodach elektrycznych. Określa ono zależność między napięciem, prądem i rezystancją w danym odcinku obwodu.

Definicja: Prawo Ohma wzór: U = I * R, gdzie U to napięcie [V], I to natężenie prądu [A], a R to rezystancja [Ω].

Elementy obwodu elektrycznego i ich symbole obejmują:

  • Przewód
  • Opornik
  • Wyłącznik
  • Bateria
  • Dioda
  • Źródło napięcia zmiennego
  • Żarówka
  • Cewka
  • Kondensator
  • Amperomierz
  • Woltomierz

Highlight: Znajomość symboli elementów obwodu elektrycznego jest kluczowa dla zrozumienia i analizy schematów obwodów elektrycznych.

Vocabulary: Opór elektryczny to właściwość elementu obwodu, która określa, jak trudno przepływa przez niego prąd elektryczny.

Obwód elektryczny to układ połączonych elementów, które umożliwiają przepływ prądu od żźródeł do odbiorników prądu. Z czego składa sie obwód

Zarejestruj się, aby zobaczyć notatkęTo nic nie kosztuje!

Dostęp do wszystkich materiałów

Popraw swoje oceny

Dołącz do milionów studentów

Rejestrując się akceptujesz Warunki korzystania z usługi i Politykę prywatności.

Połączenia w obwodach elektrycznych i prawa Kirchhoffa

Rodzaje obwodów elektrycznych ze względu na sposób połączenia elementów:

  1. Połączenie szeregowe - elementy są połączone jeden za drugim, tworząc pojedynczą ścieżkę dla prądu.

    Przykład: Lampki choinkowe często są połączone szeregowo.

  2. Połączenie równoległe - elementy są połączone tak, że tworzą oddzielne gałęzie obwodu.

    Highlight: W połączeniu równoległym napięcie na poszczególnych gałęziach jest takie samo.

Pierwsze prawo Kirchhoffa dotyczy przepływu prądu w rozgałęzieniach obwodu elektrycznego.

Definicja: Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.

Vocabulary: Węzeł to punkt w obwodzie, gdzie łączą się co najmniej trzy przewody.

Wzór na pierwsze prawo Kirchhoffa: I₁ + I₂ + I₃ - I₄ - I₅ = 0

gdzie:

  • Prądy wpływające do węzła są uważane za dodatnie
  • Prądy wypływające z węzła są uważane za ujemne

Highlight: Zrozumienie praw Kirchhoffa jest kluczowe dla analizy złożonych obwodów elektrycznych rozgałęzionych.

Obwód elektryczny to układ połączonych elementów, które umożliwiają przepływ prądu od żźródeł do odbiorników prądu. Z czego składa sie obwód

Zarejestruj się, aby zobaczyć notatkęTo nic nie kosztuje!

Dostęp do wszystkich materiałów

Popraw swoje oceny

Dołącz do milionów studentów

Rejestrując się akceptujesz Warunki korzystania z usługi i Politykę prywatności.

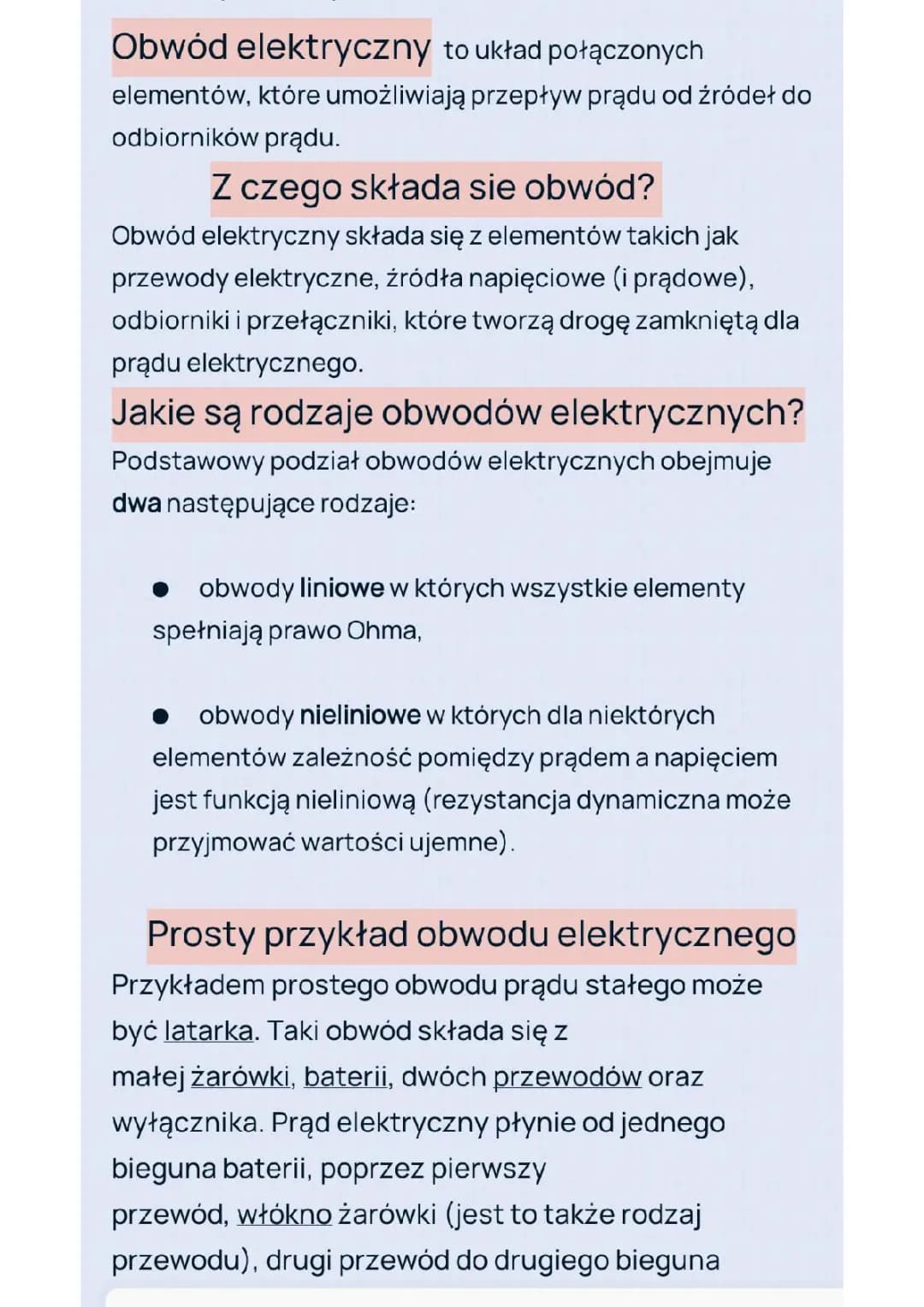

Podstawy obwodów elektrycznych

Obwód elektryczny to układ połączonych elementów umożliwiających przepływ prądu elektrycznego od źródeł do odbiorników. W skład obwodu wchodzą przewody elektryczne, źródła napięciowe (i prądowe), odbiorniki oraz przełączniki, które tworzą zamkniętą drogę dla prądu.

Wyróżniamy dwa podstawowe rodzaje obwodów elektrycznych:

  1. Obwody liniowe, w których wszystkie elementy spełniają prawo Ohma
  2. Obwody nieliniowe, gdzie dla niektórych elementów zależność między prądem a napięciem jest funkcją nieliniową

Przykład: Prostym przykładem obwodu elektrycznego z żarówką jest latarka. Składa się ona z małej żarówki, baterii, dwóch przewodów oraz wyłącznika. Prąd płynie od jednego bieguna baterii, przez przewód, włókno żarówki, drugi przewód, do drugiego bieguna baterii.

Highlight: Gdy prąd przepływa przez włókno żarówki, rozgrzewa się ono, powodując świecenie żarówki.

Vocabulary: Elementy obwodu elektrycznego to podstawowe komponenty tworzące obwód, takie jak przewody, źródła napięcia, odbiorniki i przełączniki.
