Jak Zrobić Najprostszy Obwód Elektryczny z Żarówką - Schematy i Elementy

Name: Knowunity
Brand: Knowunity

notateczki

@notexx

Obwód elektrycznyto układ połączonych elementów umożliwiających przepływ prądu od... Pokaż więcej

Obwód elektryczny to układ połączonych
elementów, które umożliwiają przepływ prądu od żźródeł do
odbiorników prądu.
Z czego składa sie obwód

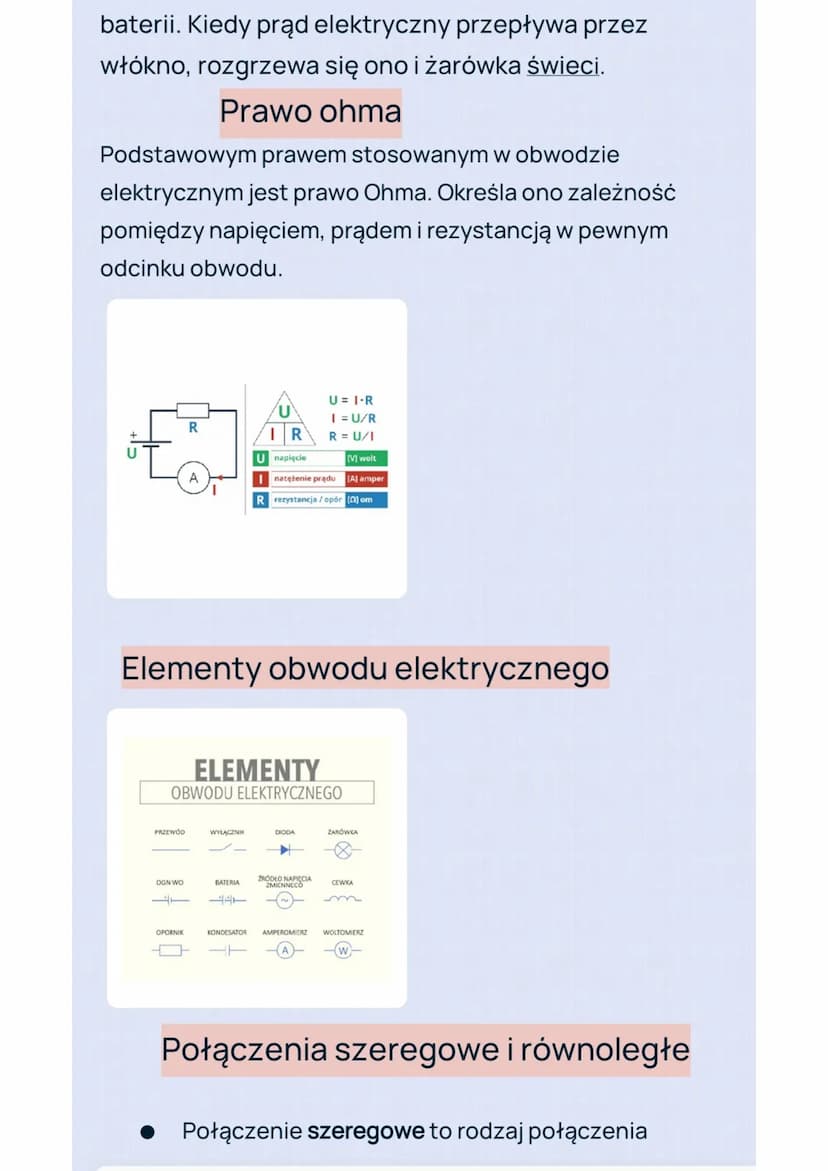

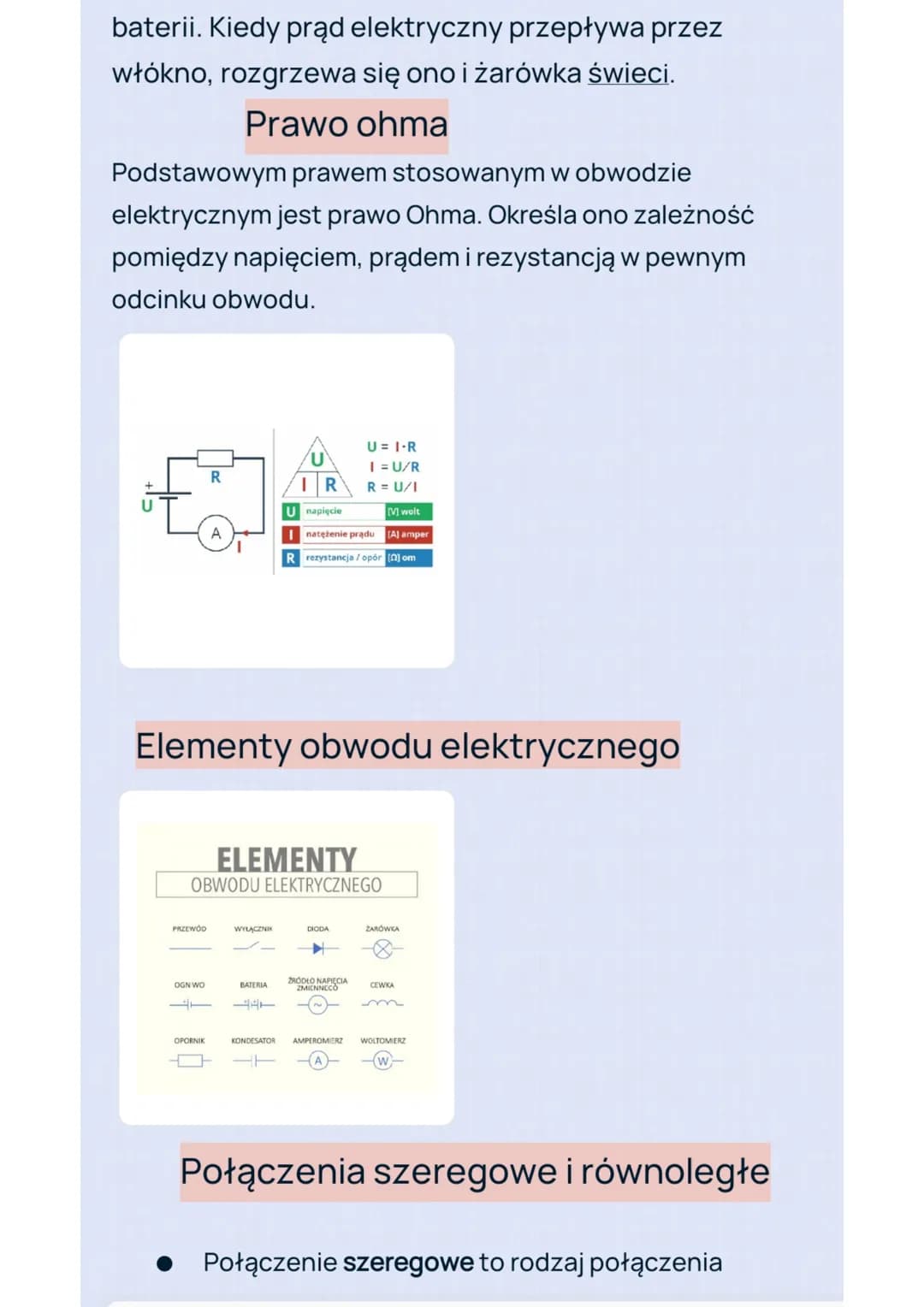

Prawo Ohma i elementy obwodu elektrycznego

Prawo Ohma jest fundamentalnym prawem stosowanym w obwodach elektrycznych. Określa ono zależność między napięciem, prądem i rezystancją w danym odcinku obwodu.

Definicja: Prawo Ohma wzór: U = I * R, gdzie U to napięcie $V$ , I to natężenie prądu $A$ , a R to rezystancja $Ω$ .

Elementy obwodu elektrycznego i ich symbole obejmują:

Przewód
Opornik
Wyłącznik
Bateria
Dioda
Źródło napięcia zmiennego
Żarówka
Cewka
Kondensator
Amperomierz
Woltomierz

Highlight: Znajomość symboli elementów obwodu elektrycznego jest kluczowa dla zrozumienia i analizy schematów obwodów elektrycznych.

Vocabulary: Opór elektryczny to właściwość elementu obwodu, która określa, jak trudno przepływa przez niego prąd elektryczny.

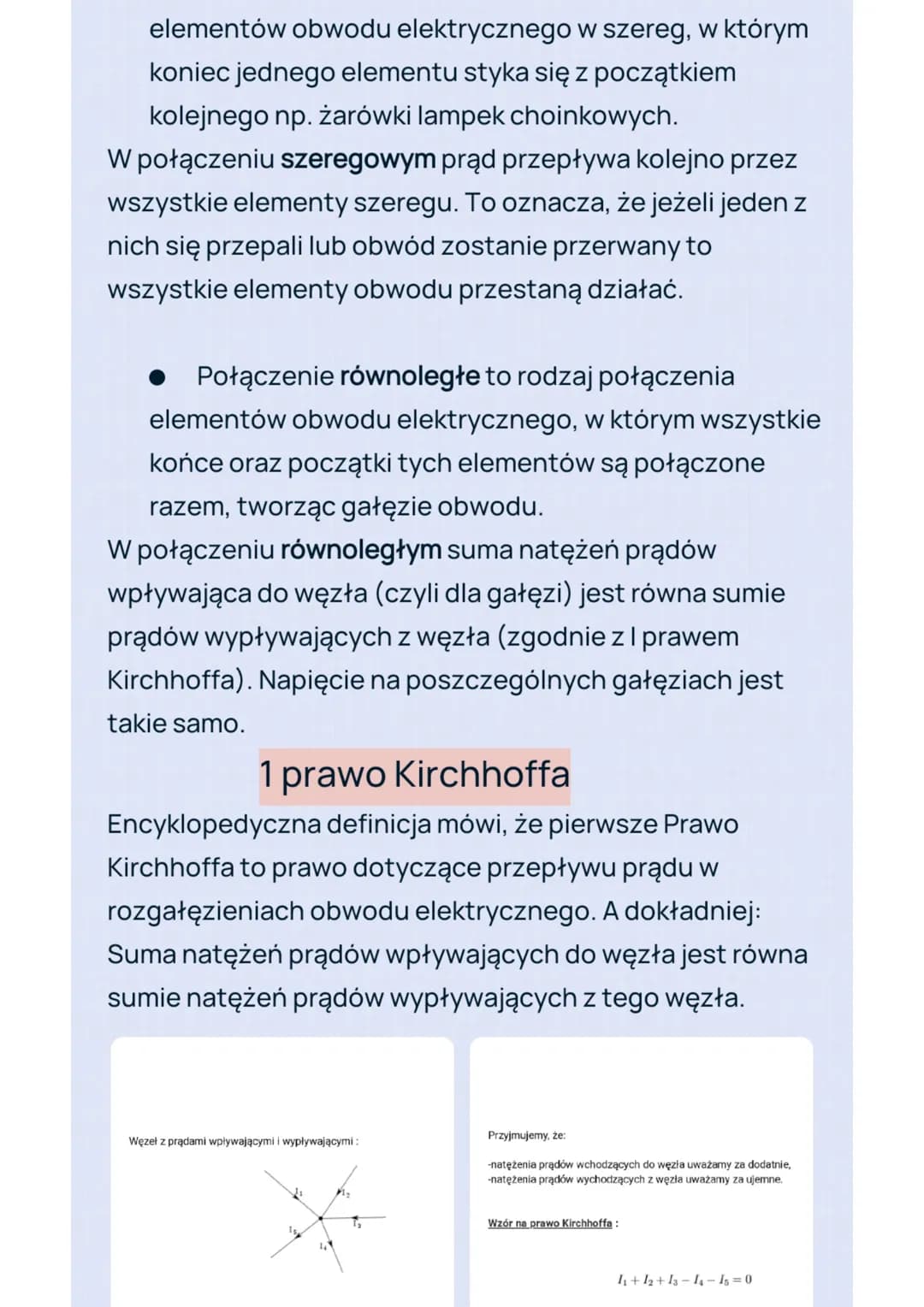

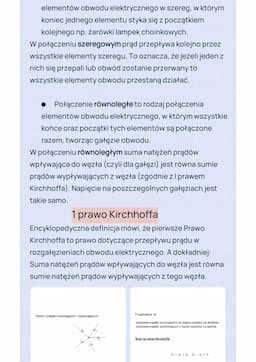

Połączenia w obwodach elektrycznych i prawa Kirchhoffa

Rodzaje obwodów elektrycznych ze względu na sposób połączenia elementów:

Połączenie szeregowe - elementy są połączone jeden za drugim, tworząc pojedynczą ścieżkę dla prądu. Przykład: Lampki choinkowe często są połączone szeregowo.
Połączenie równoległe - elementy są połączone tak, że tworzą oddzielne gałęzie obwodu. Highlight: W połączeniu równoległym napięcie na poszczególnych gałęziach jest takie samo.

Pierwsze prawo Kirchhoffa dotyczy przepływu prądu w rozgałęzieniach obwodu elektrycznego.

Definicja: Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.

Vocabulary: Węzeł to punkt w obwodzie, gdzie łączą się co najmniej trzy przewody.

Wzór na pierwsze prawo Kirchhoffa: I₁ + I₂ + I₃ - I₄ - I₅ = 0

gdzie:

Prądy wpływające do węzła są uważane za dodatnie
Prądy wypływające z węzła są uważane za ujemne

Highlight: Zrozumienie praw Kirchhoffa jest kluczowe dla analizy złożonych obwodów elektrycznych rozgałęzionych.

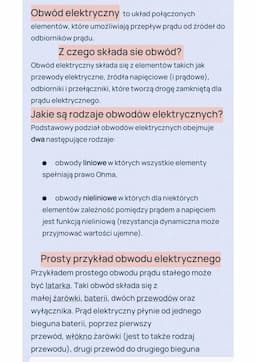

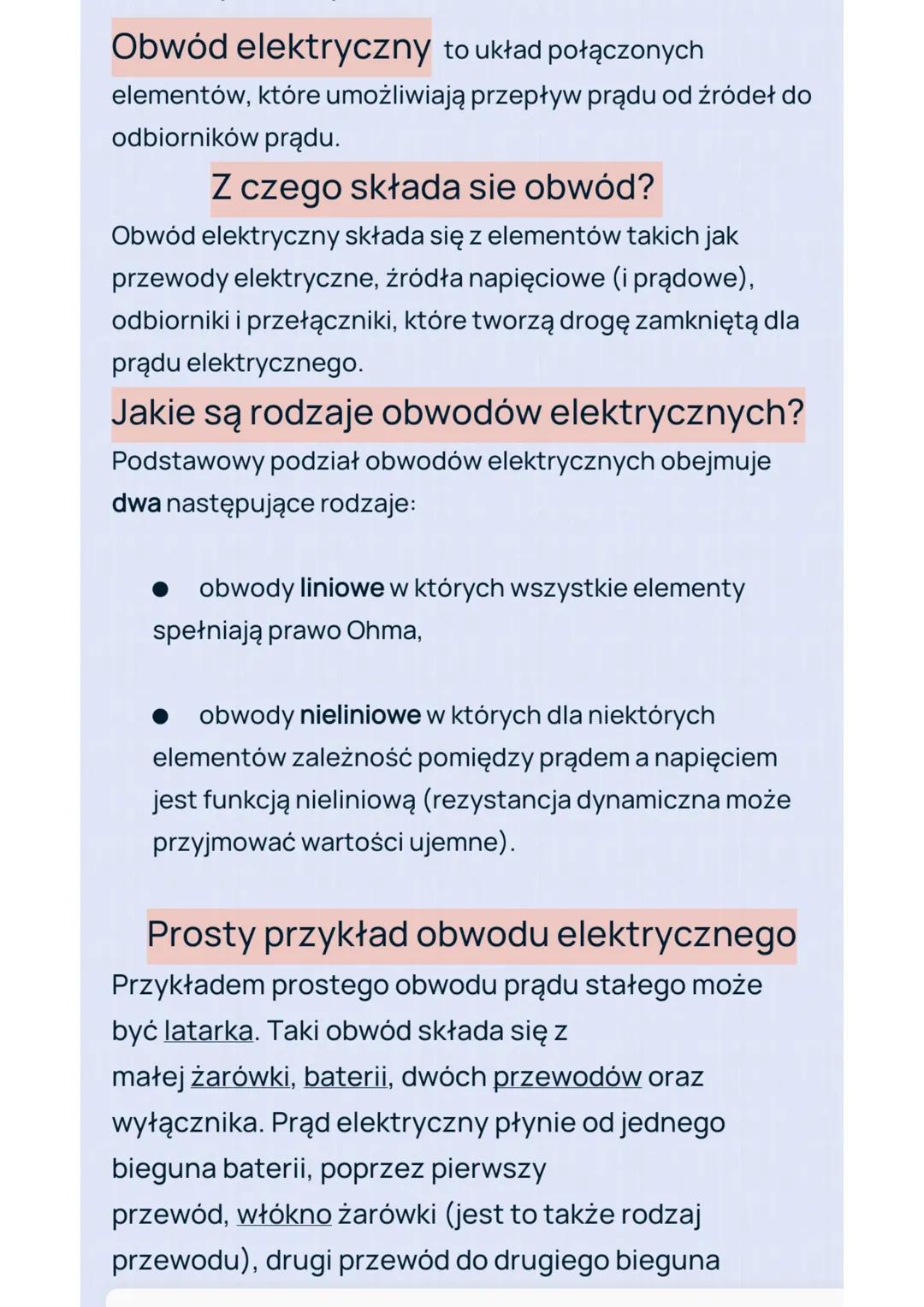

Podstawy obwodów elektrycznych

Obwód elektryczny to układ połączonych elementów umożliwiających przepływ prądu elektrycznego od źródeł do odbiorników. W skład obwodu wchodzą przewody elektryczne, źródła napięciowe $i prądowe$ , odbiorniki oraz przełączniki, które tworzą zamkniętą drogę dla prądu.

Wyróżniamy dwa podstawowe rodzaje obwodów elektrycznych:

Obwody liniowe, w których wszystkie elementy spełniają prawo Ohma
Obwody nieliniowe, gdzie dla niektórych elementów zależność między prądem a napięciem jest funkcją nieliniową

Przykład: Prostym przykładem obwodu elektrycznego z żarówką jest latarka. Składa się ona z małej żarówki, baterii, dwóch przewodów oraz wyłącznika. Prąd płynie od jednego bieguna baterii, przez przewód, włókno żarówki, drugi przewód, do drugiego bieguna baterii.

Highlight: Gdy prąd przepływa przez włókno żarówki, rozgrzewa się ono, powodując świecenie żarówki.

Vocabulary: Elementy obwodu elektrycznego to podstawowe komponenty tworzące obwód, takie jak przewody, źródła napięcia, odbiorniki i przełączniki.
