Obwody elektryczne to podstawa zrozumienia, jak działa elektryczność wokół nas...
Podstawy Obwodów Elektrycznych




Czym jest obwód elektryczny?
Obwód elektryczny to po prostu zespół elementów połączonych przewodami, który tworzy zamkniętą trasę dla prądu. Wyobraź sobie to jak tor wyścigowy dla elektryczności - musi być zamknięty, żeby coś mogło po nim jeździć!
Każdy obwód składa się z trzech podstawowych części. Źródło energii (jak bateria) dostarcza "paliwo" dla prądu. Przewody elektryczne to drogi, którymi płynie elektryczność. Odbiorniki (jak żarówka) wykorzystują tę energię do swojej pracy.

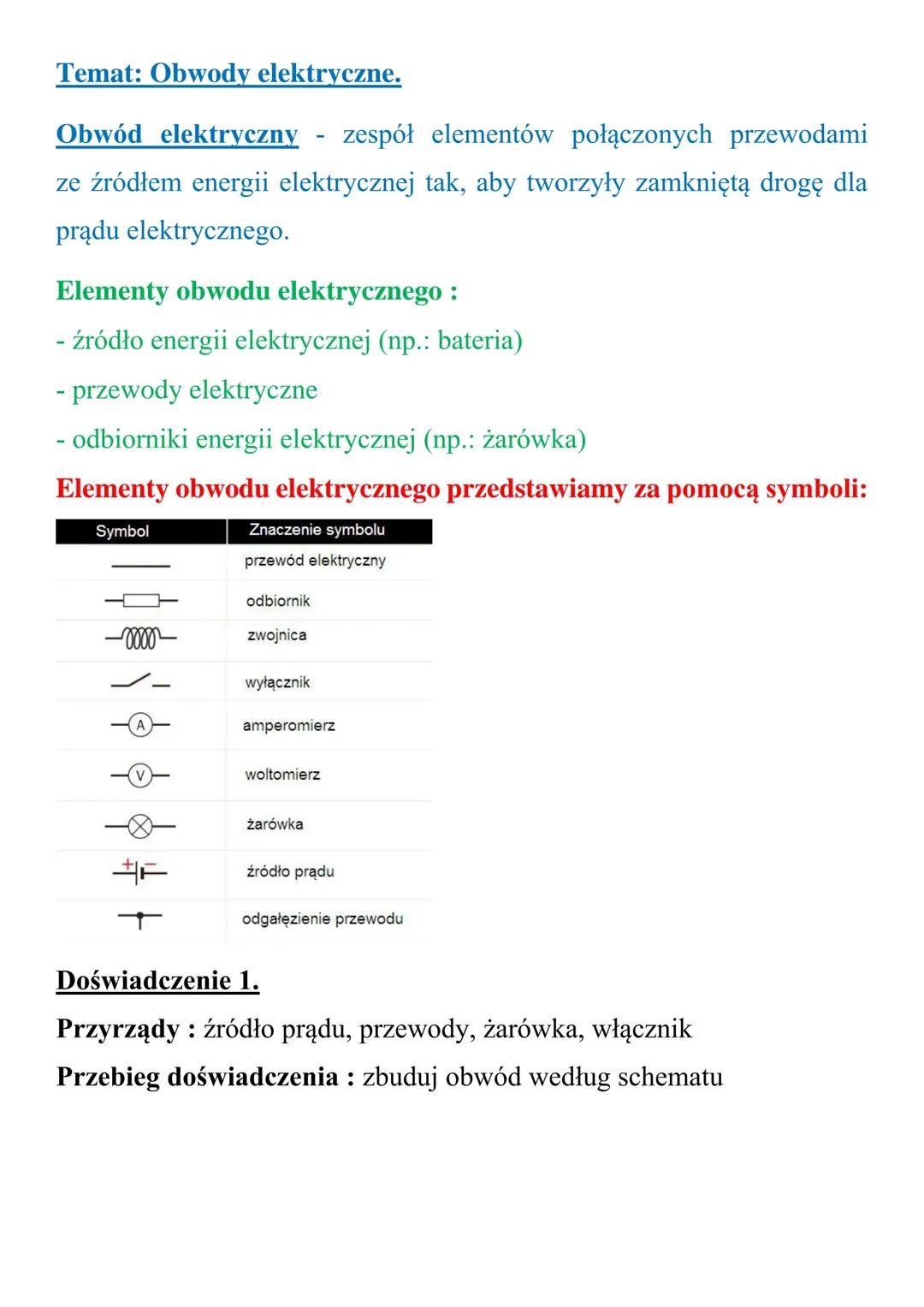

W fizyce używamy specjalnych symboli, żeby rysować obwody na papierze. Dzięki nim możesz szybko zrozumieć, jak działa każdy obwód - amperomierz oznaczamy literą A, woltomierz literą V, a żarówkę rysujemy jako kółko z krzyżykiem w środku.
💡 Pamiętaj: Symbole to jak międzynarodowy język elektryczności - raz się nauczysz, wszędzie będziesz rozumiał!

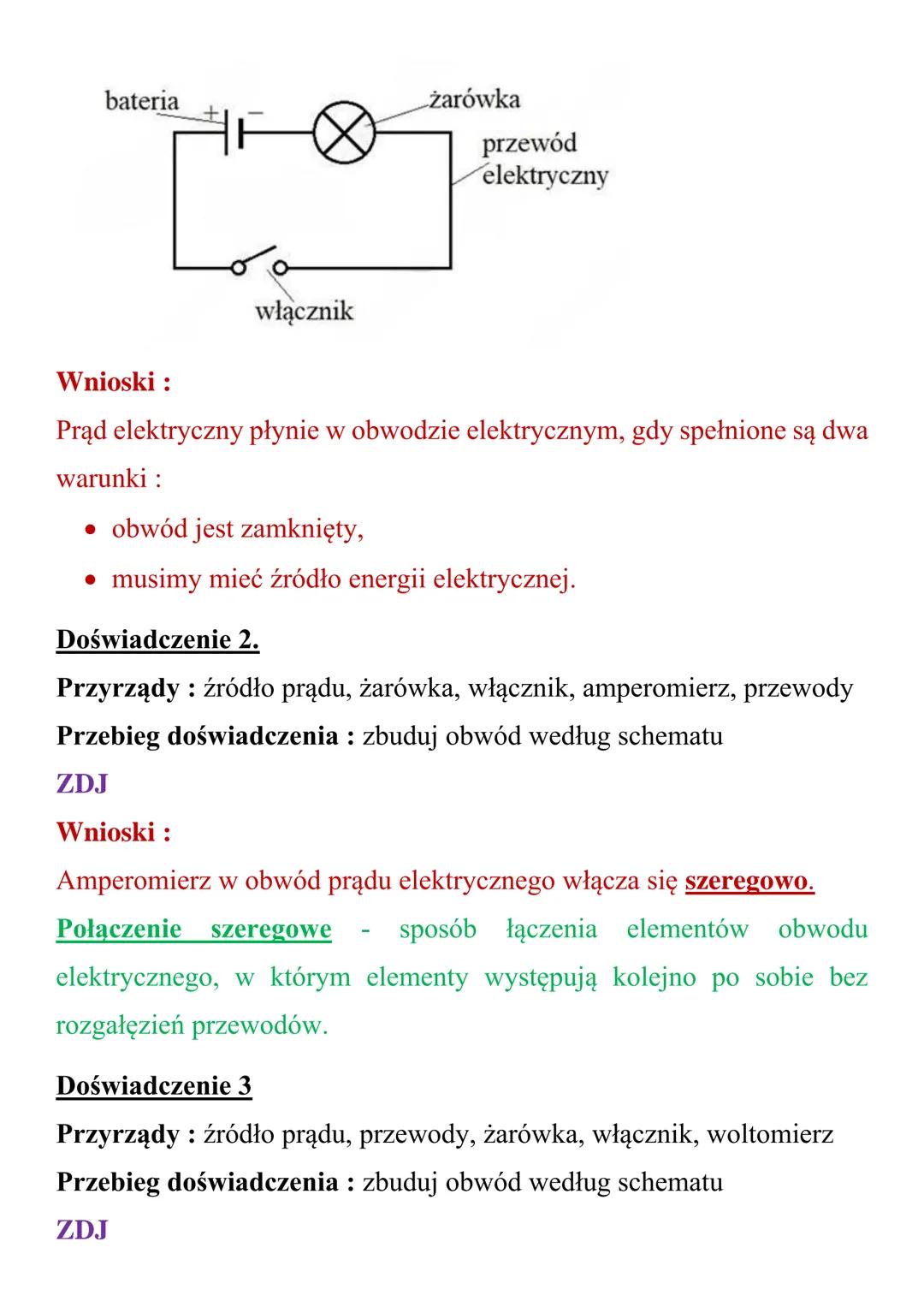

Kiedy prąd zaczyna płynąć?
Żeby prąd elektryczny popłynął w obwodzie, muszą być spełnione dwa proste warunki. Obwód musi być zamknięty (żadnych przerw w przewodach!) i potrzebne jest źródło energii elektrycznej.
To jest jak z wodą w rurze - jeśli gdzieś będzie dziura, woda nie dotrze do końca. Dlatego włącznik jest tak ważny - gdy go wyłączasz, robisz przerwę w obwodzie.
Amperomierz mierzy natężenie prądu i zawsze włączamy go szeregowo - czyli w linii z innymi elementami. Połączenie szeregowe oznacza, że elementy są ustawione jeden za drugim, jak koraliki na sznurku.
⚠️ Uwaga: Nigdy nie podłączaj amperomierza równolegle - możesz go uszkodzić!

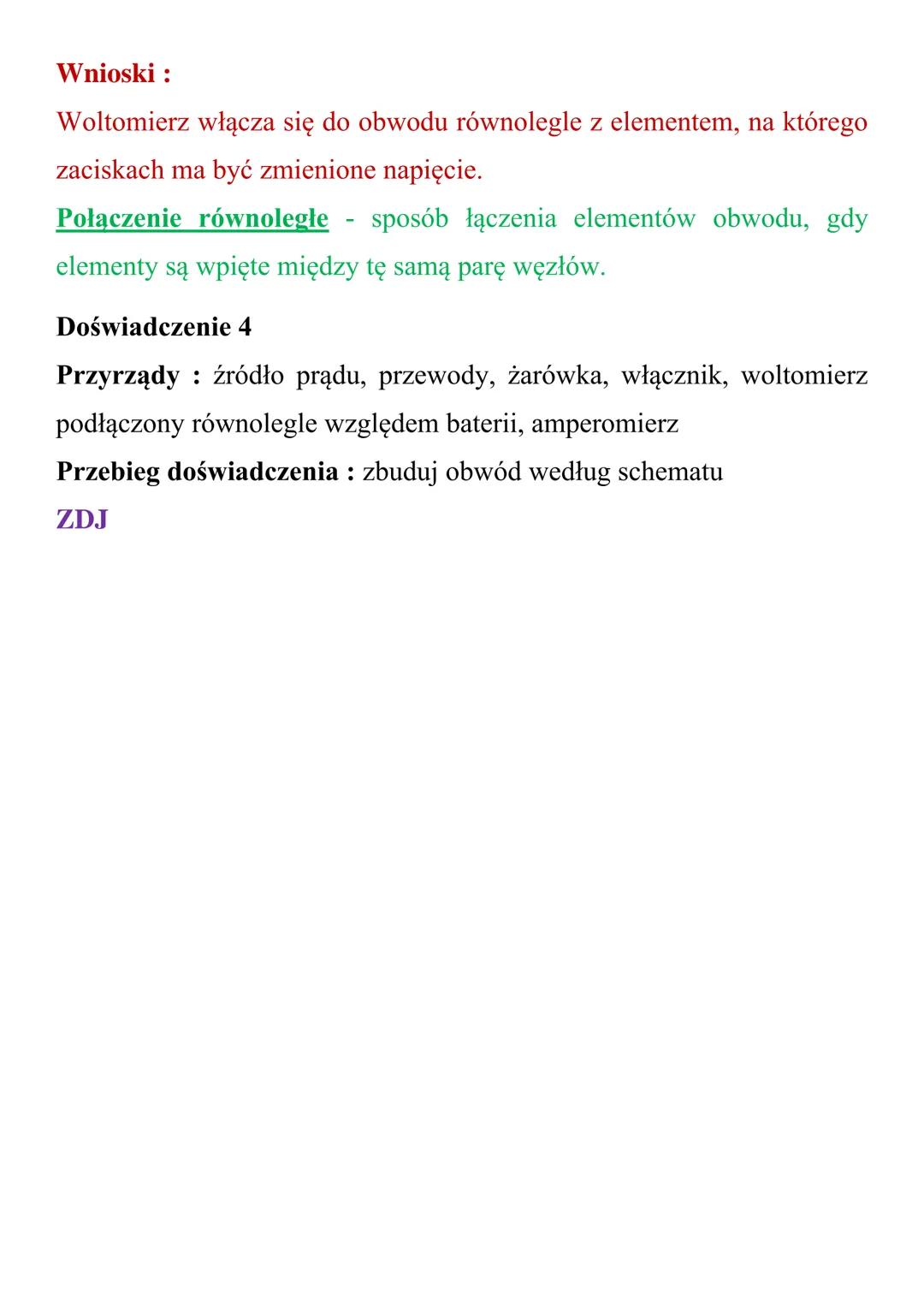

Mierzenie napięcia i połączenia równoległe
Woltomierz działa zupełnie inaczej niż amperomierz - zawsze podłączamy go równolegle z elementem, którego napięcie chcemy zmierzyć. To znaczy, że tworzymy dodatkową ścieżkę dla prądu.
Połączenie równoległe to sposób łączenia, gdy elementy są wpięte między tę samą parę punktów. Wyobraź sobie to jak most z kilkoma pasami ruchu - prąd może płynąć różnymi drogami jednocześnie.
Gdy budujesz pełny obwód z amperomierzem i woltomierzem, pamiętaj o zasadach: amperomierz szeregowo, woltomierz równolegle. To podstawa wszystkich pomiarów elektrycznych!
🔧 Praktyczna rada: Zanim włączysz obwód, zawsze sprawdź, czy wszystkie połączenia są prawidłowe - oszczędzisz sobie kłopotów!
