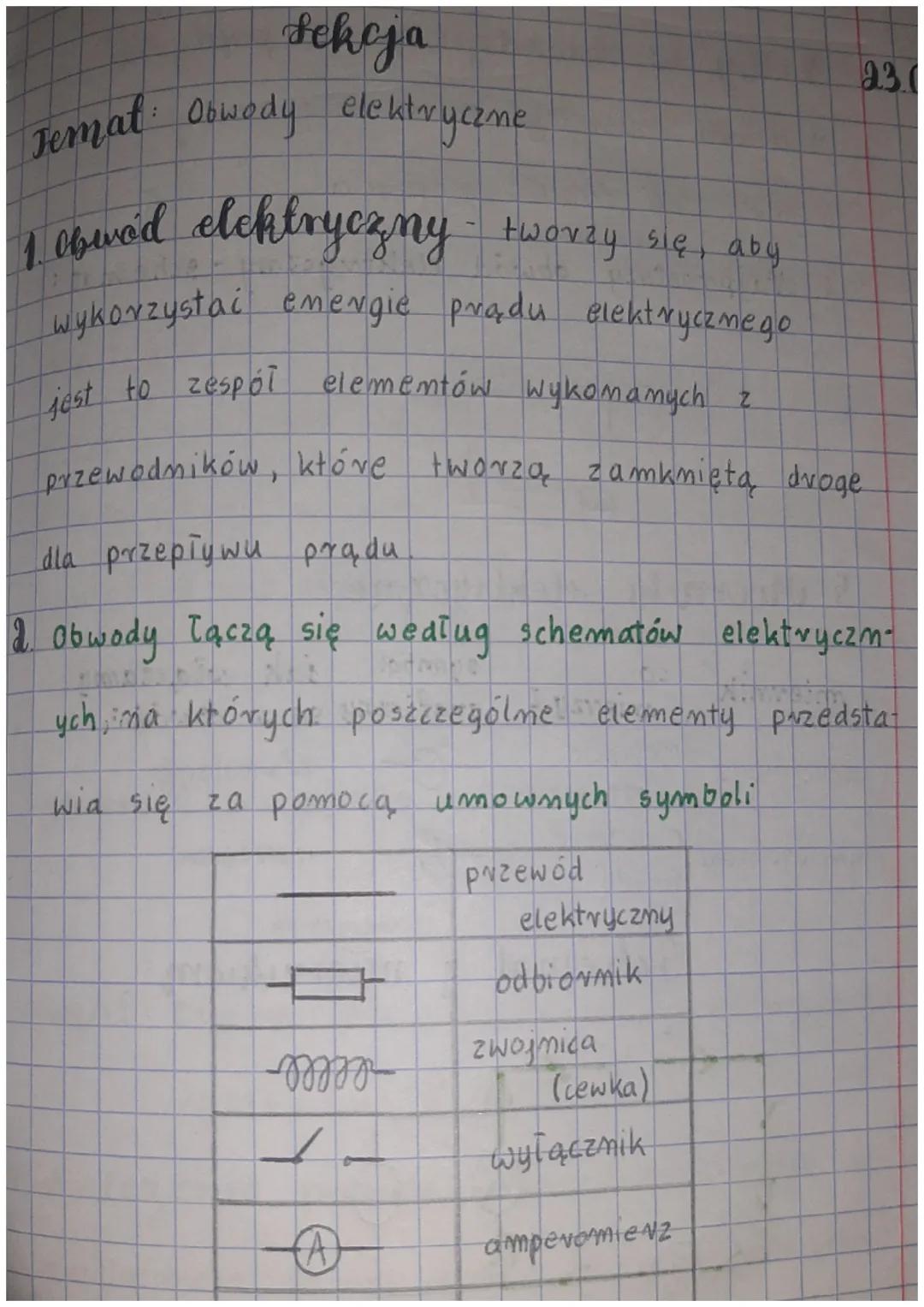

Podstawy obwodów elektrycznych
Obwód elektryczny to zespół elementów wykonanych z przewodników, które tworzą zamkniętą drogę dla prądu. Dzięki temu możemy praktycznie wykorzystać energię elektryczną w naszym otoczeniu.
Obwody łączymy według schematów elektrycznych, gdzie każdy element ma swój umowny symbol. To jak mapa drogowa dla prądu! Najważniejsze symbole to proste linie dla przewodów elektrycznych, prostokąty dla odbiorników oraz specjalne oznaczenia dla innych elementów.
Warto zapamiętać, że w schematach wykorzystujemy symbole takie jak zwojnica (cewka), wyłącznik i amperomierz. Każdy z tych elementów pełni konkretną funkcję w obwodzie, a ich poprawne oznaczenie pomaga zrozumieć, jak działa cały układ.
Ciekawostka: Schematy elektryczne działają jak uniwersalny język dla elektryków i inżynierów na całym świecie - niezależnie od kraju, te same symbole oznaczają te same elementy!
2
of 3

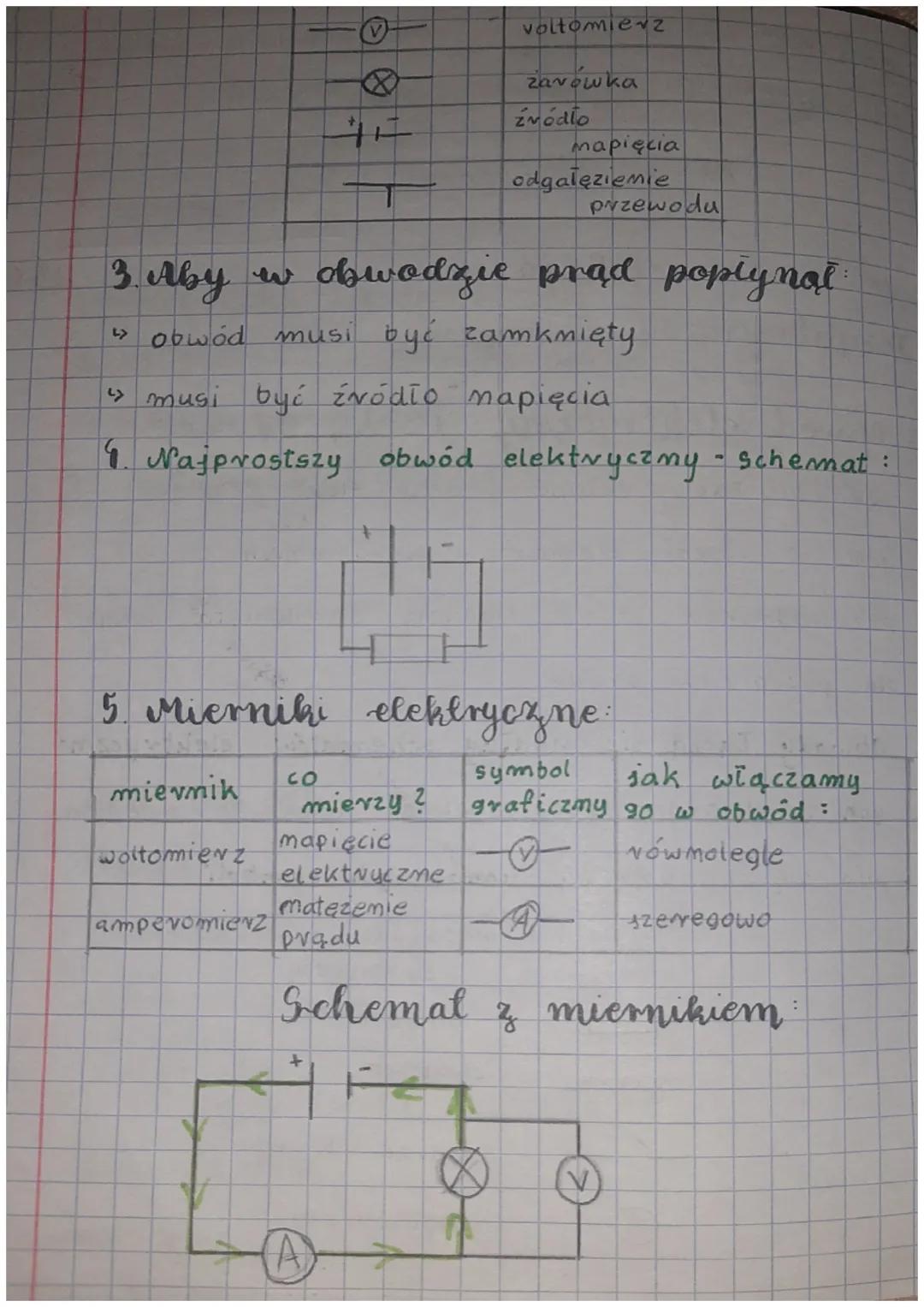

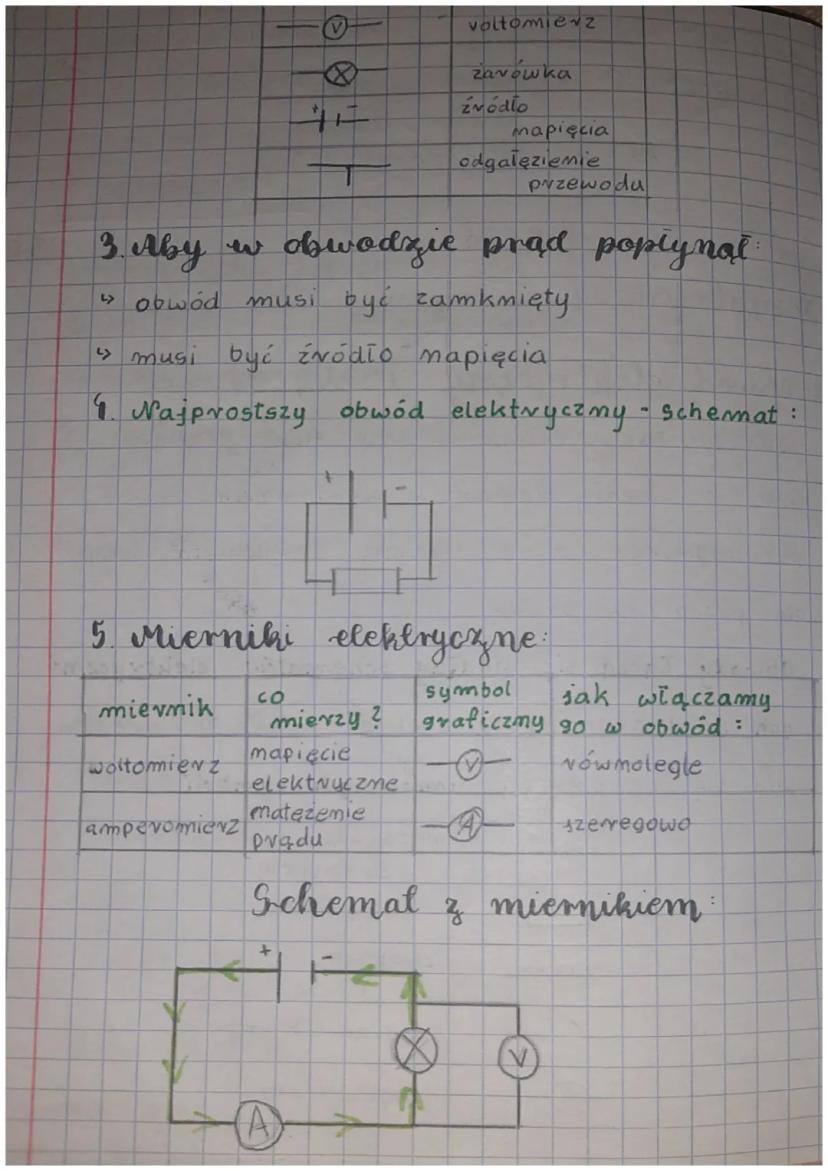

Pomiary w obwodach
Aby prąd płynął w obwodzie, muszą być spełnione dwa podstawowe warunki. Po pierwsze, obwód musi być zamknięty - to jak pętla bez przerw. Po drugie, potrzebne jest źródło napięcia, które "popycha" elektrony.
Pomiary w obwodach wykonujemy za pomocą specjalnych mierników. Woltomierz mierzy napięcie elektryczne i zawsze podłączamy go równolegle do elementu, który badamy. Amperomierz mierzy natężenie prądu i włączamy go szeregowo w obwód.
Różnica w sposobie podłączania jest bardzo ważna! Pomyśl o tym tak: woltomierz "podgląda" napięcie, więc może być podłączony "obok", natomiast amperomierz musi "poczuć" przepływ prądu, więc musi być włączony "w środek" obwodu.
Zapamiętaj: Błędne podłączenie miernika może prowadzić do jego uszkodzenia lub nieprawidłowych pomiarów. Woltomierz - równolegle, amperomierz - szeregowo!
3
of 3

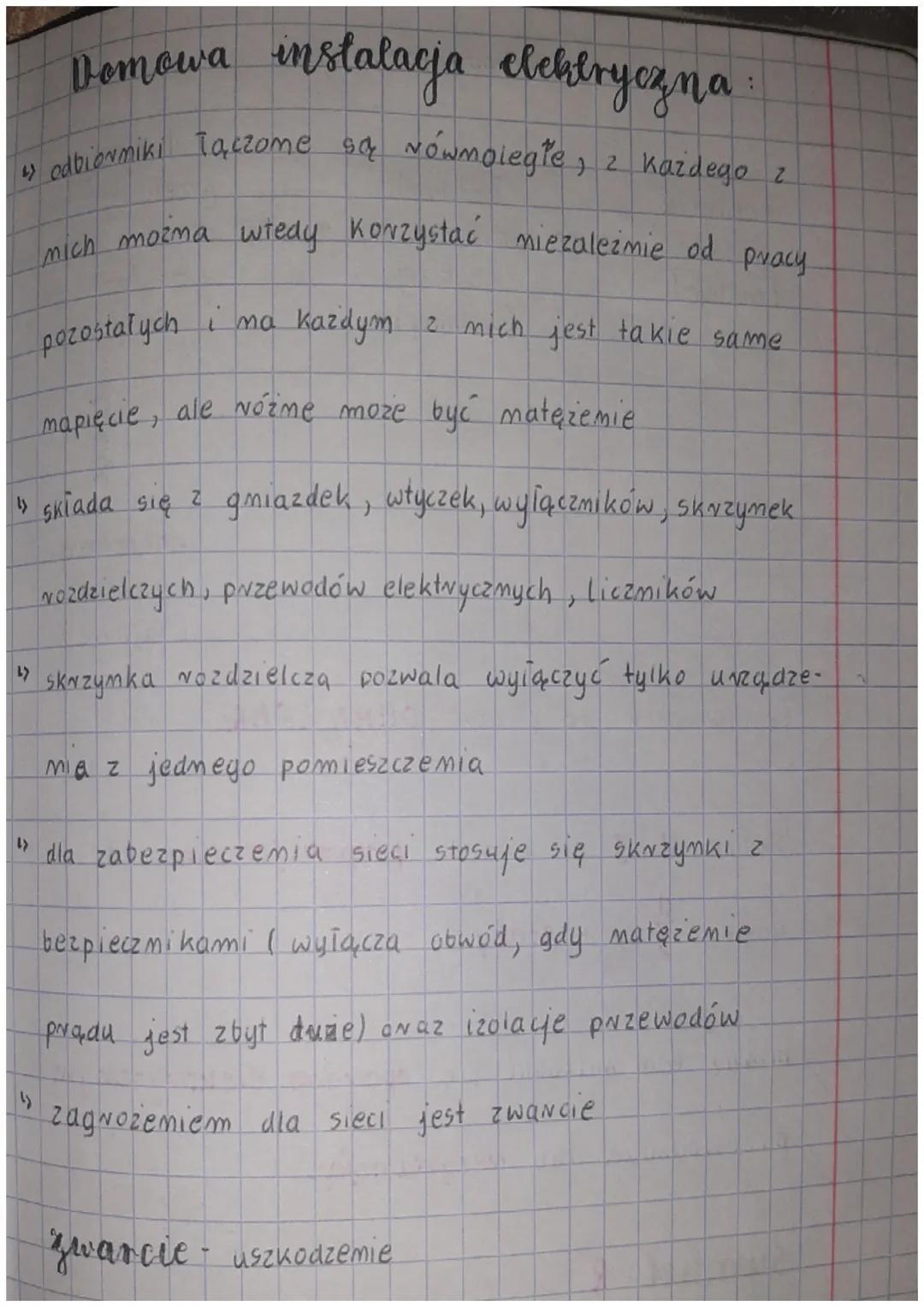

Domowa instalacja elektryczna
W domach mamy instalacje, gdzie odbiorniki (np. lampy, telewizory) są połączone równolegle. Dzięki temu możesz korzystać z każdego urządzenia niezależnie od innych! Na każdym odbiorniku jest takie samo napięcie, ale natężenie prądu może się różnić.
Domowa instalacja elektryczna składa się z wielu elementów, takich jak gniazdka, wtyczki, wyłączniki i liczniki. Skrzynka rozdzielcza pozwala wyłączyć prąd tylko w wybranym pomieszczeniu, co jest bardzo praktyczne podczas napraw.
Dla naszego bezpieczeństwa instalacje wyposażone są w bezpieczniki, które wyłączają obwód, gdy natężenie prądu jest zbyt duże. To jak strażnicy, którzy chronią nas przed niebezpieczeństwem! Przewody są również izolowane, by zapobiec porażeniu.
Uwaga: Największym zagrożeniem dla instalacji elektrycznej jest zwarcie, czyli bezpośredni kontakt między przewodami. Może ono prowadzić do uszkodzeń urządzeń, a nawet pożaru!
