Obwody elektryczne to podstawa zrozumienia, jak działa elektryczność wokół nas....
Fizyka1654 wyświetleń·Zaktualizowano 14 lip 2026·2 stronyObwody Elektryczne - Podstawy Fizyki Klasa 8
julia@j.zawislann
1
of 2

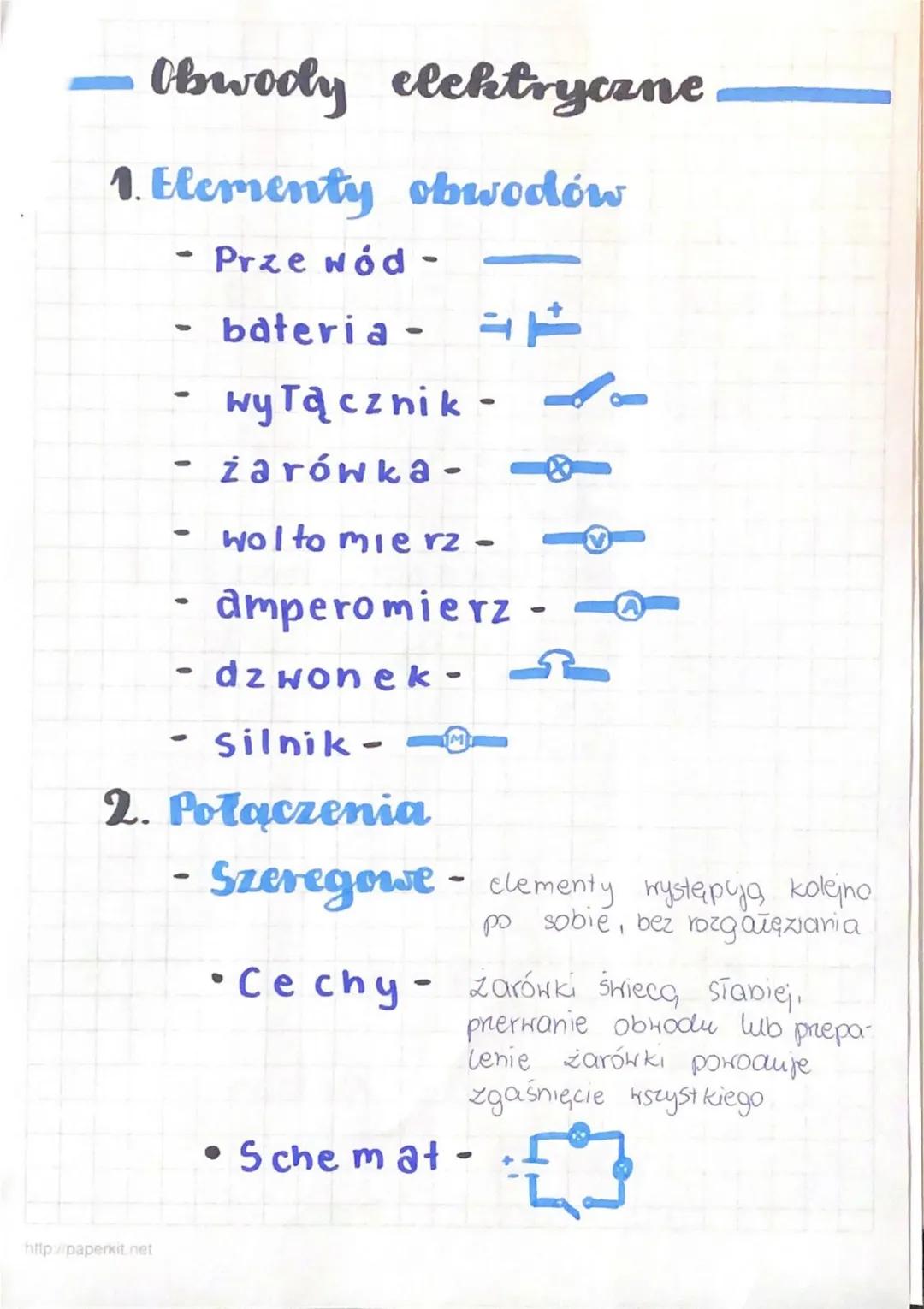

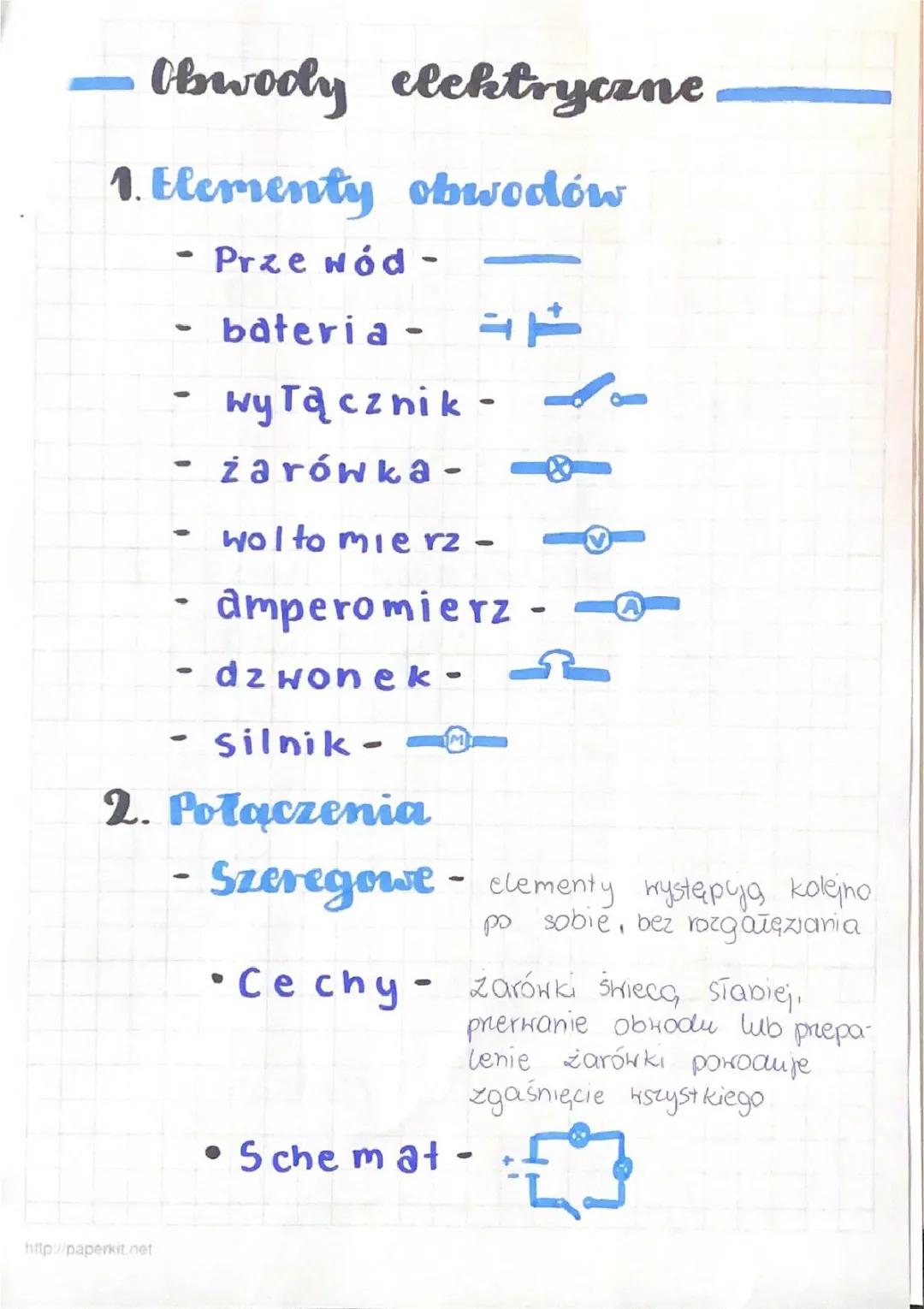

Elementy obwodów i połączenie szeregowe
Obwód elektryczny składa się z różnych elementów, które pełnią określone funkcje. Najważniejsze z nich to: przewody, bateria (źródło prądu), wyłącznik, żarówka, woltomierz, amperomierz, dzwonek oraz silnik. Każdy element ma swoje oznaczenie na schemacie, co ułatwia rysowanie i rozumienie obwodów.
W połączeniu szeregowym wszystkie elementy są umieszczone jeden za drugim, bez rozgałęzień. Wyobraź to sobie jak koraliki nawleczone na sznurek - prąd musi przejść przez każdy element po kolei. Charakterystyczną cechą tego połączenia jest to, że żarówki świecą słabiej niż normalnie.
⚡ Ważne! W połączeniu szeregowym przerwanie obwodu w dowolnym miejscu lub przepalenie jednej żarówki powoduje, że cały obwód przestaje działać i wszystkie żarówki gasną.
Połączenia szeregowe wykorzystuje się w miejscach, gdzie chcemy, aby wszystkie elementy działały razem - np. w lampkach choinkowych (chociaż nowsze modele mają już inne rozwiązania, właśnie dlatego, że przepalenie jednej żarówki nie powoduje zgaśnięcia wszystkich).
2
of 2

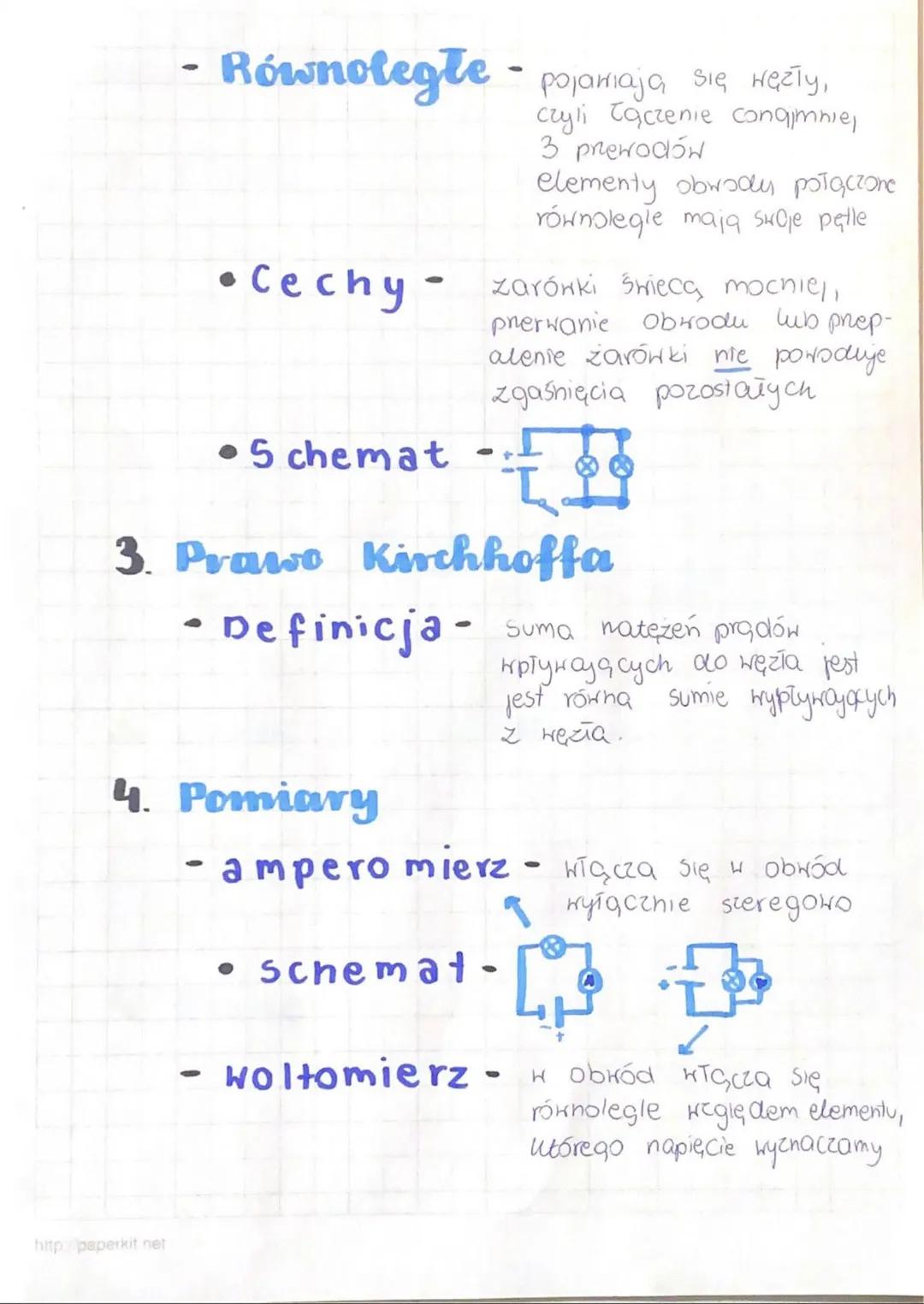

Połączenie równoległe i podstawy pomiarów
W połączeniu równoległym pojawiają się węzły, czyli miejsca gdzie łączą się co najmniej trzy przewody. Elementy w tym układzie mają swoje własne pętle. Możesz to porównać do kilku równoległych dróg, którymi może płynąć prąd. Żarówki w takim układzie świecą mocniej, a co najważniejsze - przepalenie jednej z nich nie wpływa na działanie pozostałych.
Prawo Kirchhoffa to podstawowa zasada dotycząca przepływu prądu w obwodach. Mówi ono, że suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z węzła. To trochę jak zasada zachowania energii, ale dla prądu elektrycznego.
🔍 Ciekawostka: Gdy mierzysz parametry w obwodzie, amperomierz włącza się szeregowo w obwód (prąd musi przez niego przepływać), natomiast woltomierz zawsze podłącza się równolegle do elementu, którego napięcie chcesz zmierzyć.
Do prawidłowego wykonania pomiarów w obwodzie elektrycznym potrzebujesz wiedzieć, jak podłączyć mierniki. Amperomierz musi być włączony w obwód tak, aby cały mierzony prąd przepływał przez niego. Woltomierz natomiast podłączamy równolegle do elementu, na którym mierzymy napięcie.
