Prawo Ohma w praktyce

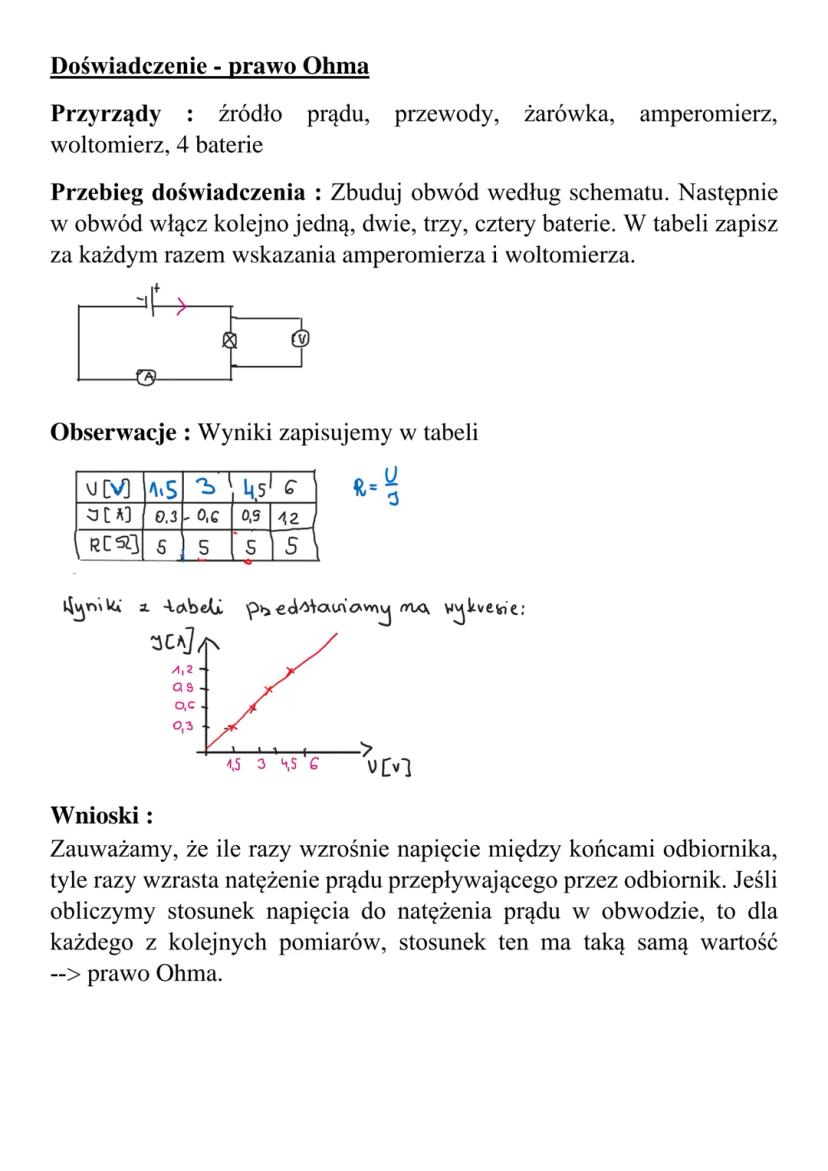

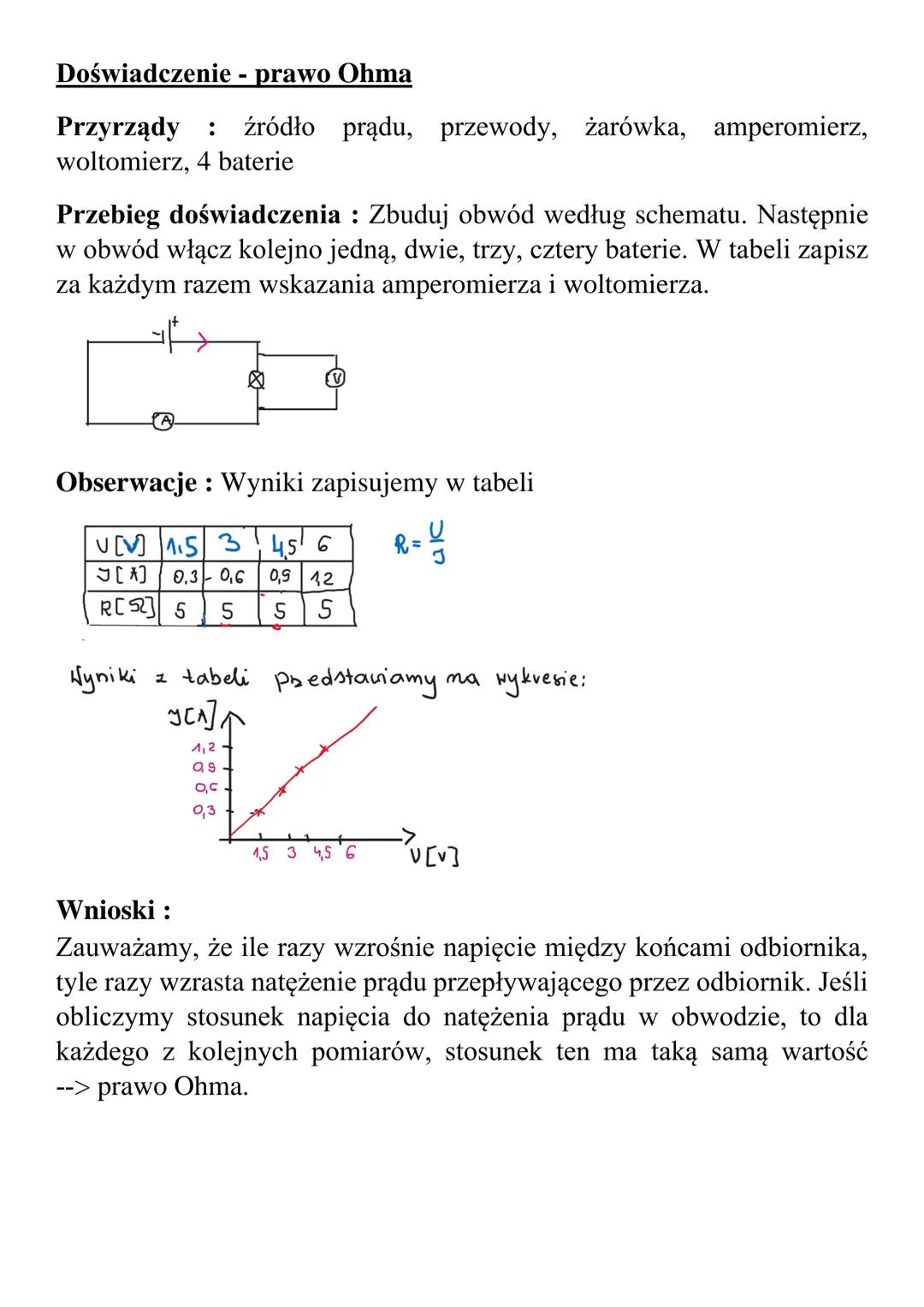

Prawo Ohma możemy sprawdzić poprzez proste doświadczenie. Potrzebujemy źródła prądu, przewodów, żarówki, amperomierza, woltomierza i kilku baterii. Podłączając kolejno jedną, dwie, trzy i cztery baterie, możemy obserwować jak zmieniają się wskazania przyrządów.
Gdy napięcie wzrasta z 1,5V do 3V, 4,5V i 6V, natężenie prądu rośnie odpowiednio: 0,3A, 0,6A, 0,9A i 1,2A. Zauważasz wzorzec? Ile razy zwiększa się napięcie, tyle razy zwiększa się natężenie prądu!
Obliczając stosunek U/I dla każdego pomiaru, otrzymujemy zawsze taką samą wartość - 5Ω. To jest właśnie opór naszego odbiornika. Gdy przedstawimy te wyniki na wykresie, otrzymamy linię prostą, co potwierdza prawo Ohma.
🔍 Ważne! Na wykresie I(U) nachylenie prostej odpowiada przewodności elektrycznej (odwrotności oporu). Im bardziej stroma linia, tym mniejszy opór przewodnika.
