Optyka - Podstawy i Zastosowania

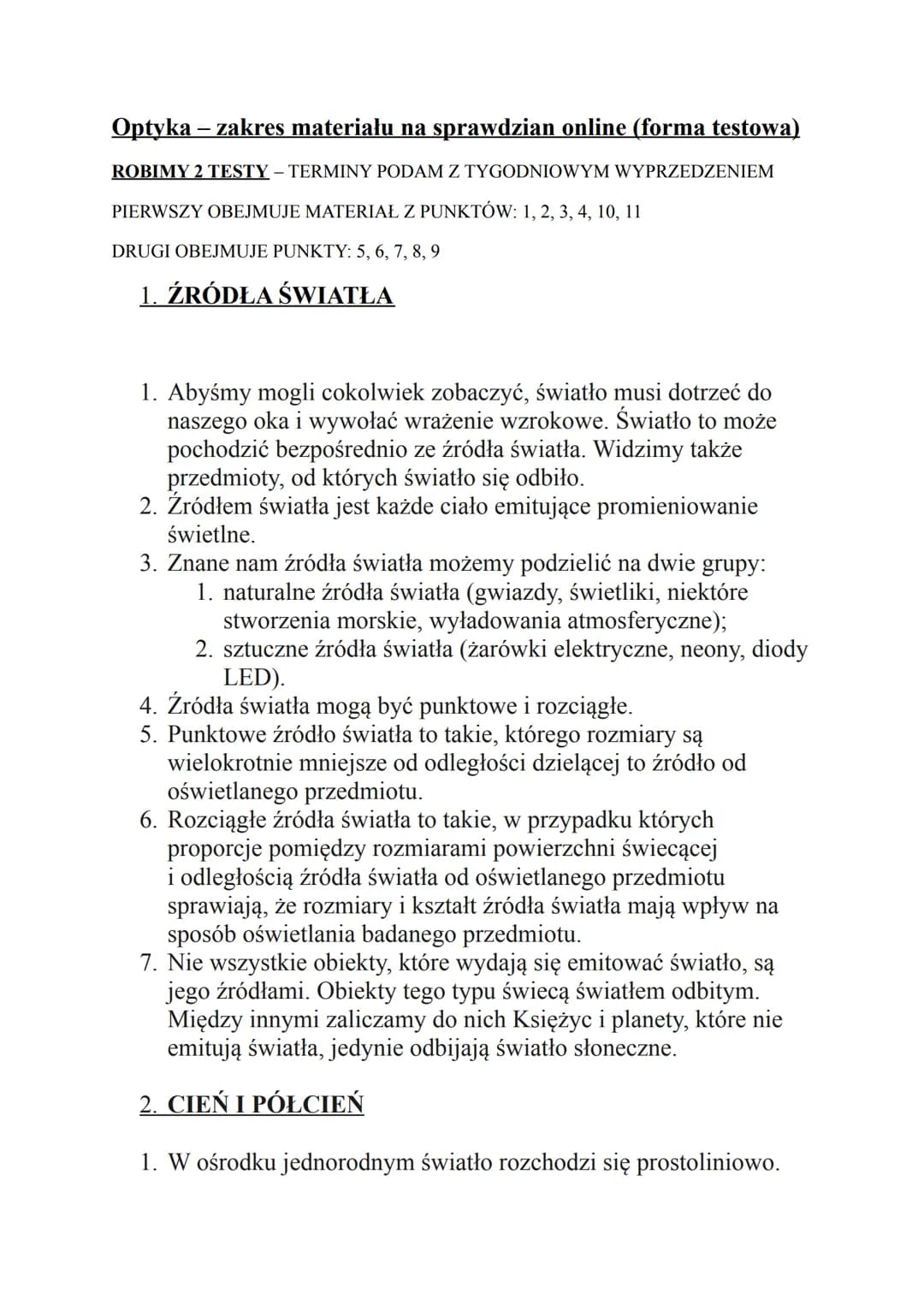

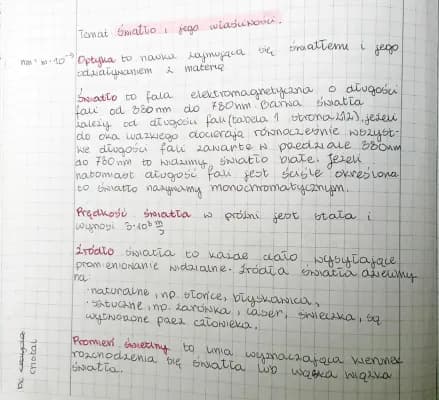

Źródła światła i zjawisko cienia

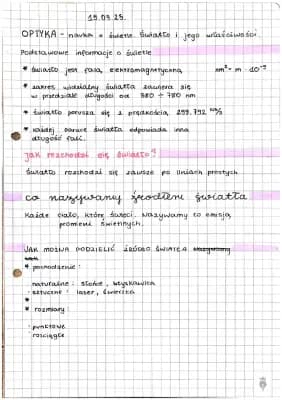

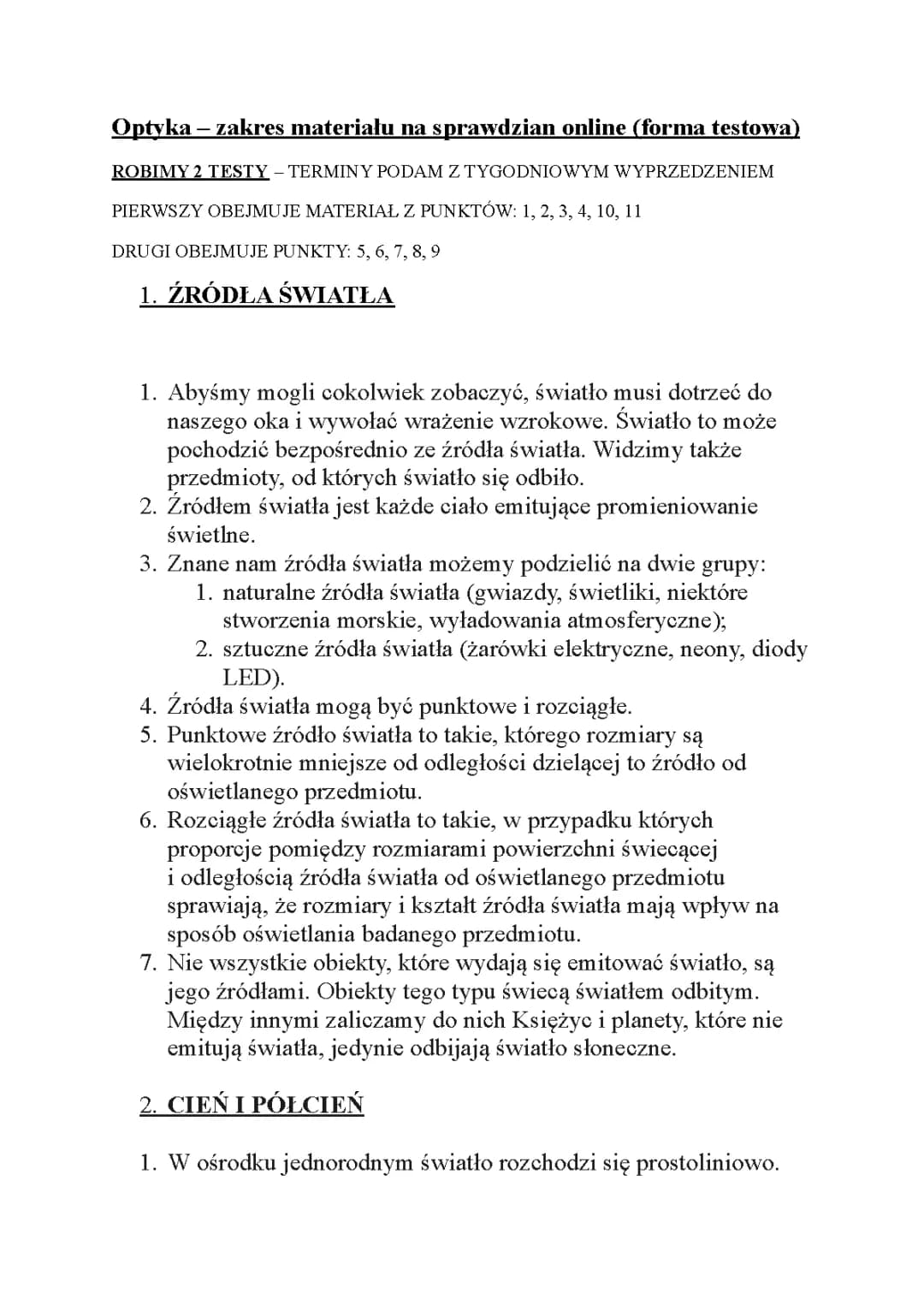

Żeby cokolwiek zobaczyć, światło musi dotrzeć do naszego oka. Pochodzi ono albo bezpośrednio ze źródła światła (obiektu emitującego promieniowanie świetlne), albo odbija się od przedmiotów.

Źródła światła dzielimy na:

• naturalne (gwiazdy, świetliki, wyładowania atmosferyczne)
• sztuczne (żarówki, neony, diody LED)

Ze względu na rozmiar wyróżniamy źródła punktowe (gdy ich rozmiary są znacznie mniejsze od odległości do oświetlanego przedmiotu) oraz rozciągłe (gdy ich rozmiar wpływa na sposób oświetlania).

W ośrodku jednorodnym światło rozchodzi się prostoliniowo wzdłuż promieni świetlnych. Gdy nieprzezroczysty przedmiot blokuje światło, powstaje cień - obszar, do którego nie dochodzą promienie. Z cienia nie widać źródła światła. Natomiast półcień powstaje, gdy przedmiot oświetla rozciągłe źródło światła lub kilka źródeł punktowych. Z półcienia widać tylko część źródła światła.

💡 Nie wszystko co świeci jest źródłem światła! Księżyc i planety tylko odbijają światło słoneczne, a nie emitują własne.

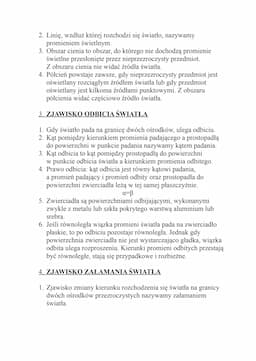

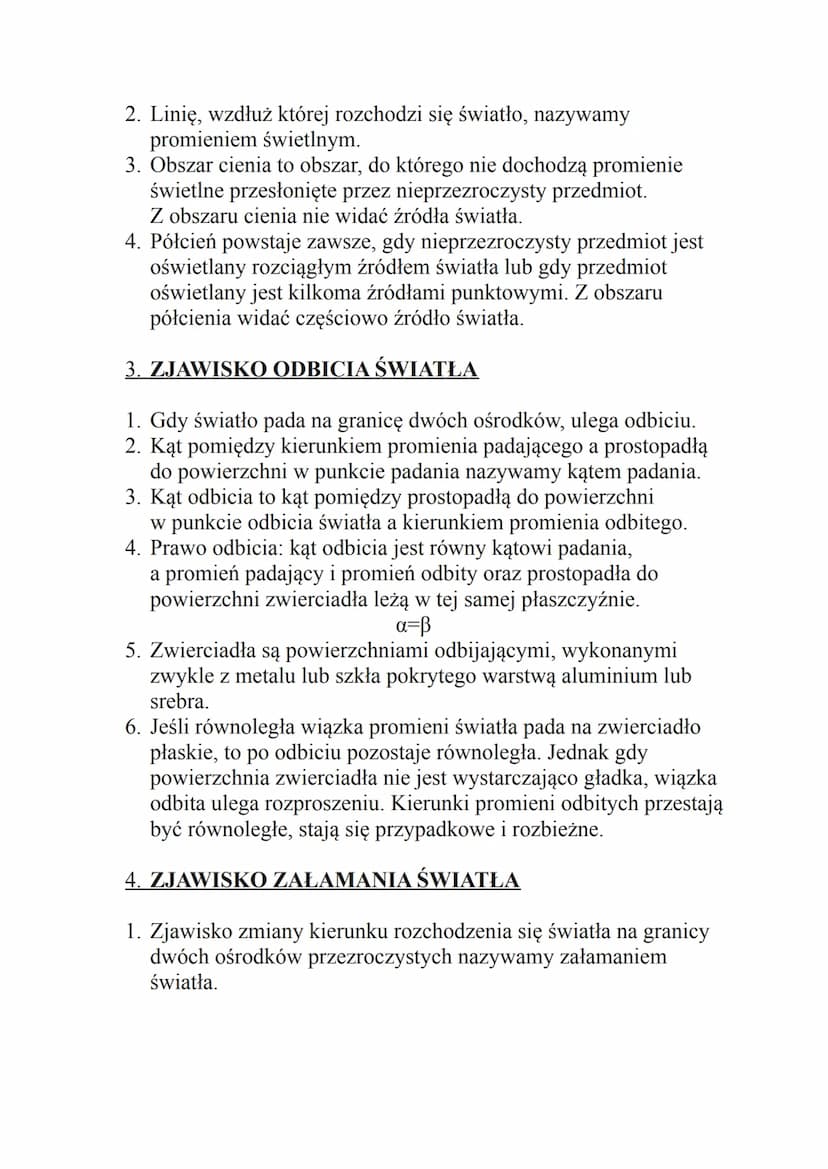

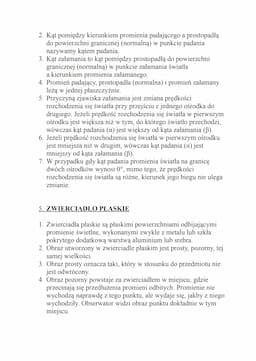

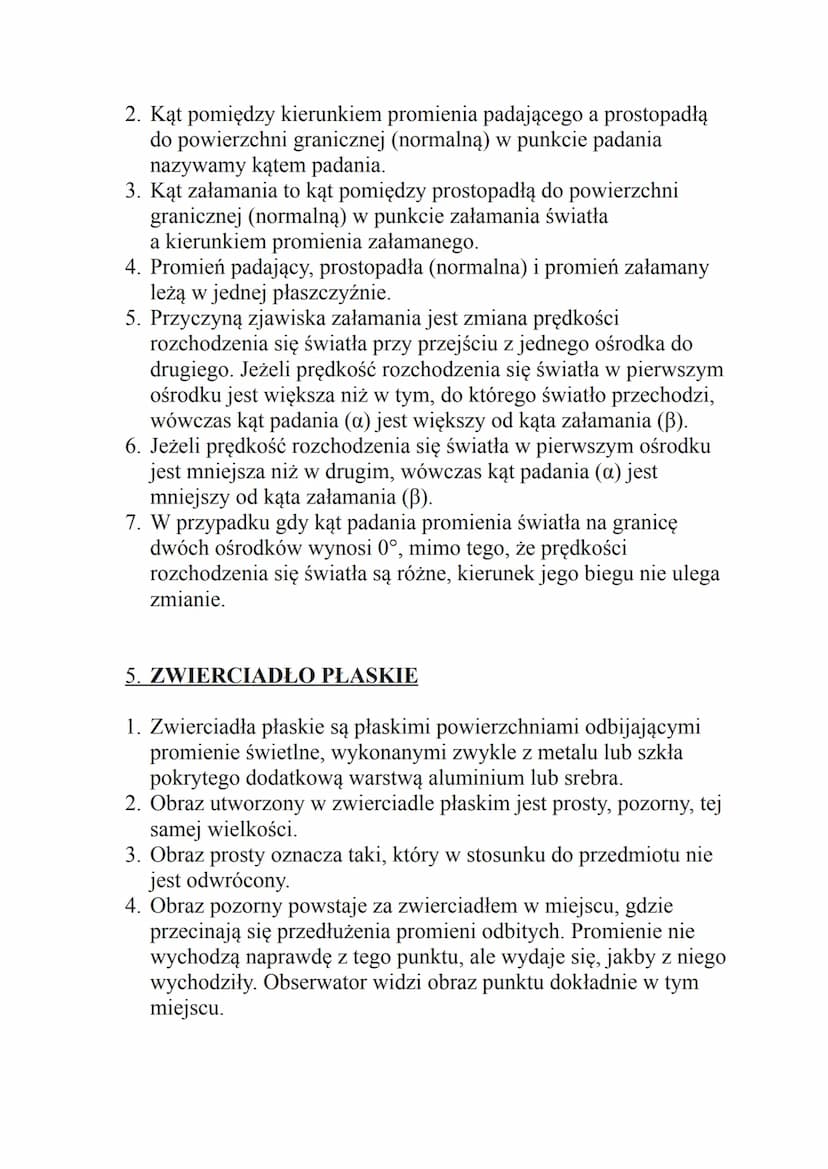

Zjawiska odbicia i załamania światła

Kiedy światło pada na granicę dwóch ośrodków, ulega odbiciu. Kąt padania (α) to kąt między promieniem padającym a prostopadłą do powierzchni. Prawo odbicia mówi, że kąt odbicia (β) jest równy kątowi padania, a promień padający, odbity i prostopadła leżą w tej samej płaszczyźnie.

Zwierciadła to powierzchnie odbijające światło, najczęściej wykonane z metalu lub szkła pokrytego warstwą aluminium lub srebra. Gdy równoległa wiązka promieni pada na gładkie zwierciadło płaskie, odbita wiązka pozostaje równoległa. Na nierównej powierzchni promienie ulegają rozproszeniu - odbijają się w różnych kierunkach.

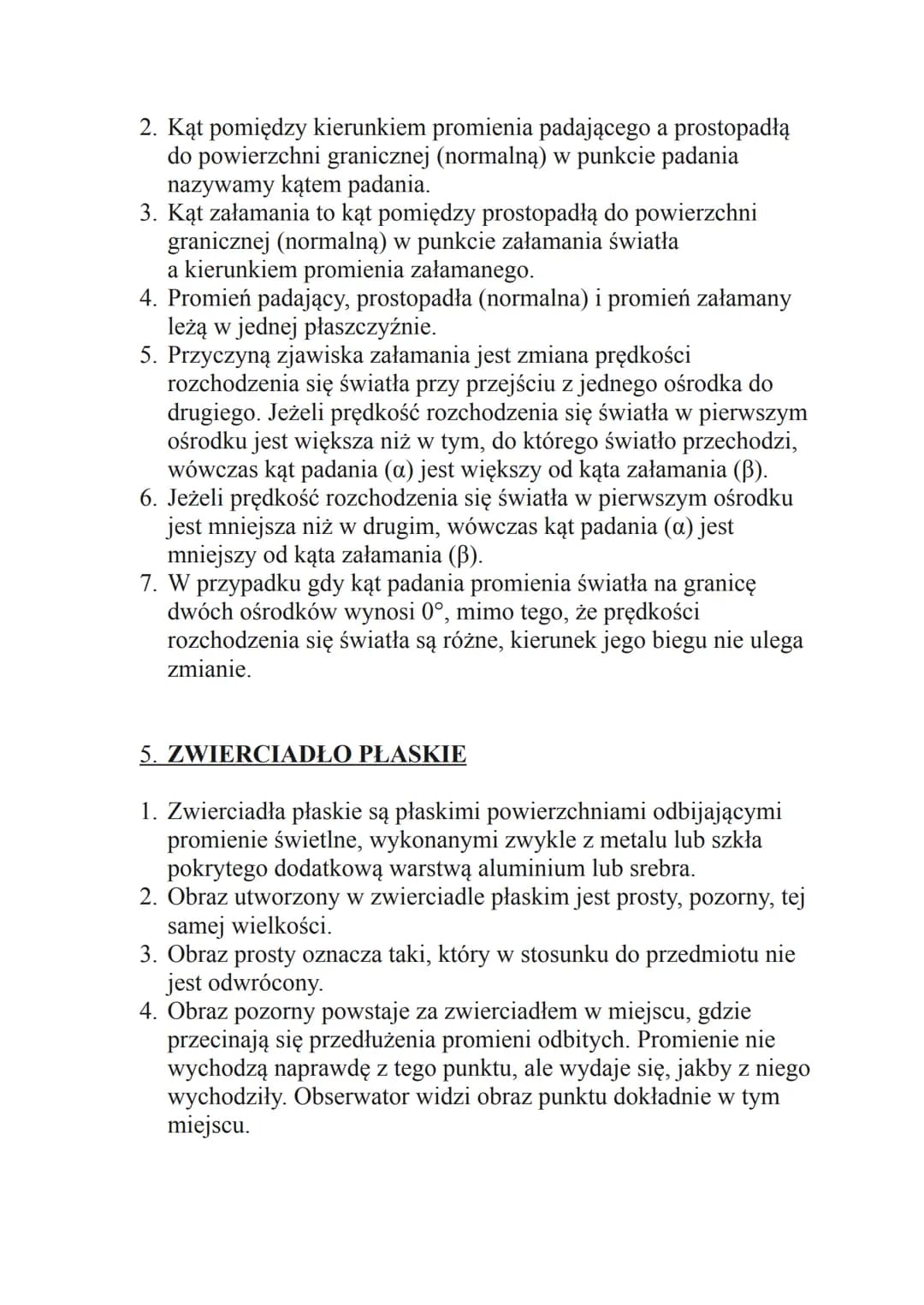

Na granicy dwóch przezroczystych ośrodków zachodzi zjawisko załamania światła - zmiana kierunku rozchodzenia się światła. Promień padający, normalna (prostopadła) i promień załamany leżą w jednej płaszczyźnie. Przyczyną załamania jest zmiana prędkości światła przy przejściu między ośrodkami:

• Jeśli światło przechodzi do ośrodka, gdzie porusza się wolniej, kąt załamania jest mniejszy od kąta padania
• Jeśli światło przechodzi do ośrodka, gdzie porusza się szybciej, kąt załamania jest większy od kąta padania

💡 Gdy promień pada prostopadle do granicy ośrodków (kąt padania wynosi 0°), nie zmienia kierunku, mimo różnicy prędkości światła w obu ośrodkach!

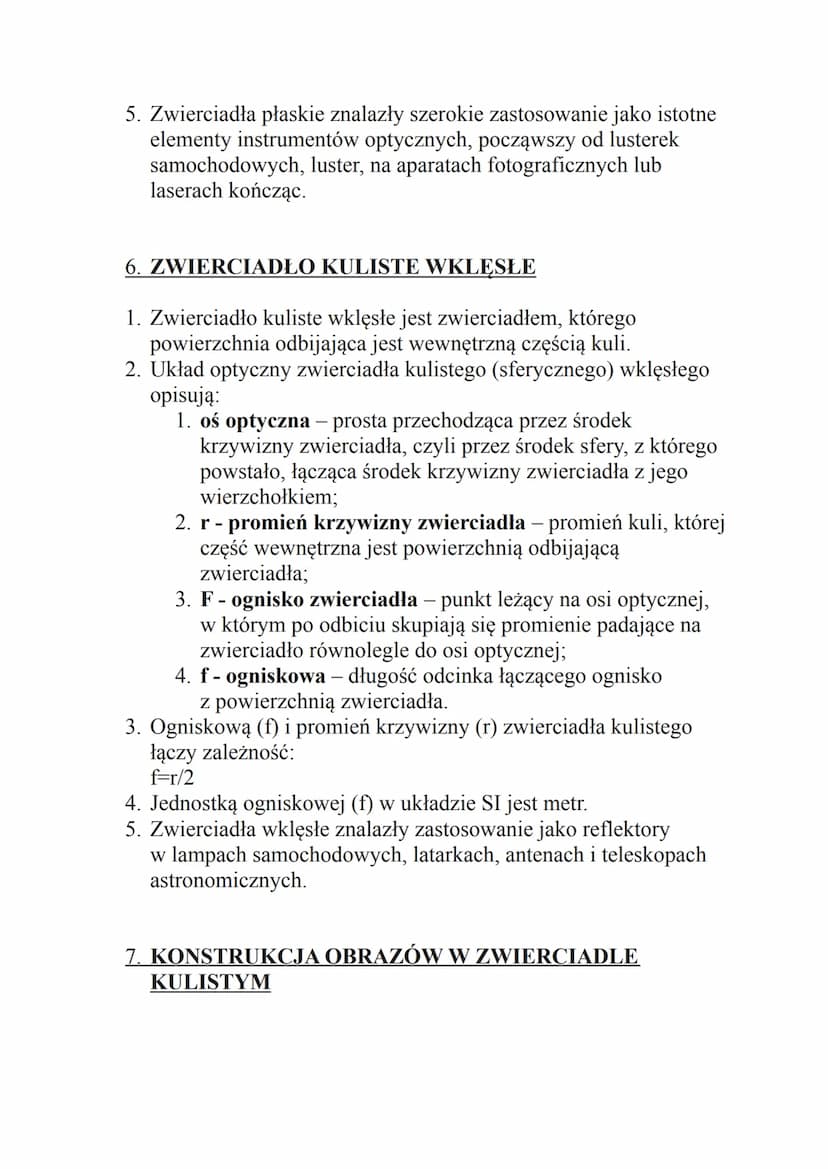

Zwierciadła płaskie i kuliste

Zwierciadło płaskie to płaska powierzchnia odbijająca promienie świetlne. Obraz w takim zwierciadle ma ciekawe właściwości:

• jest prosty (nie odwrócony względem przedmiotu)
• jest pozorny (powstaje za zwierciadłem, gdzie przecinają się przedłużenia promieni odbitych)
• ma tę samą wielkość co przedmiot

Zwierciadła płaskie wykorzystujemy na co dzień w lustrach łazienkowych, lusterkach samochodowych czy jako elementy aparatów fotograficznych.

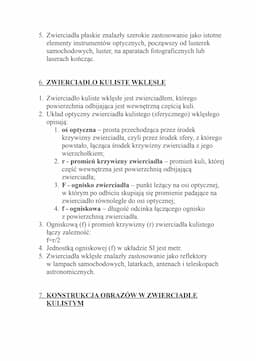

Zwierciadło kuliste wklęsłe ma powierzchnię odbijającą będącą wewnętrzną częścią kuli. W jego układzie optycznym wyróżniamy:

• oś optyczną - prostą łączącą środek krzywizny z wierzchołkiem zwierciadła
• promień krzywizny $r$ - promień kuli, której częścią jest zwierciadło
• ognisko (F) - punkt na osi optycznej, w którym skupiają się promienie padające równolegle do osi
• ogniskową $f$ - odległość ogniska od powierzchni zwierciadła

Ważna zależność: f = r/2 (ogniskowa to połowa promienia krzywizny)

💡 Zwierciadła wklęsłe mają zdolność skupiania promieni, dlatego używa się ich w reflektorach samochodowych, latarkach czy teleskopach!

Konstrukcja obrazów w zwierciadłach kulistych

Aby skonstruować obraz w zwierciadle kulistym wklęsłym, korzystamy z trzech charakterystycznych promieni:

1. Promień równoległy do osi optycznej - po odbiciu przechodzi przez ognisko (F)
2. Promień biegnący przez środek krzywizny zwierciadła (O) - odbija się po tym samym torze
3. Promień przechodzący przez ognisko (F) - po odbiciu jest równoległy do osi optycznej

Właściwości obrazu (czy jest rzeczywisty czy pozorny, pomniejszony czy powiększony, prosty czy odwrócony) zależą od położenia przedmiotu względem zwierciadła.

W zwierciadłach wklęsłych możemy uzyskać obrazy:

• rzeczywiste, odwrócone, pomniejszone
• rzeczywiste, odwrócone, tej samej wielkości
• rzeczywiste, odwrócone, powiększone
• pozorne, proste, powiększone

Zwierciadła wklęsłe świetnie sprawdzają się jako reflektory w lampach, latarkach i teleskopach, gdzie kluczowa jest zdolność skupiania światła.

💡 Gdy przedmiot znajduje się dokładnie w ognisku zwierciadła wklęsłego, obraz w ogóle nie powstaje, ponieważ promienie odbite są równoległe!

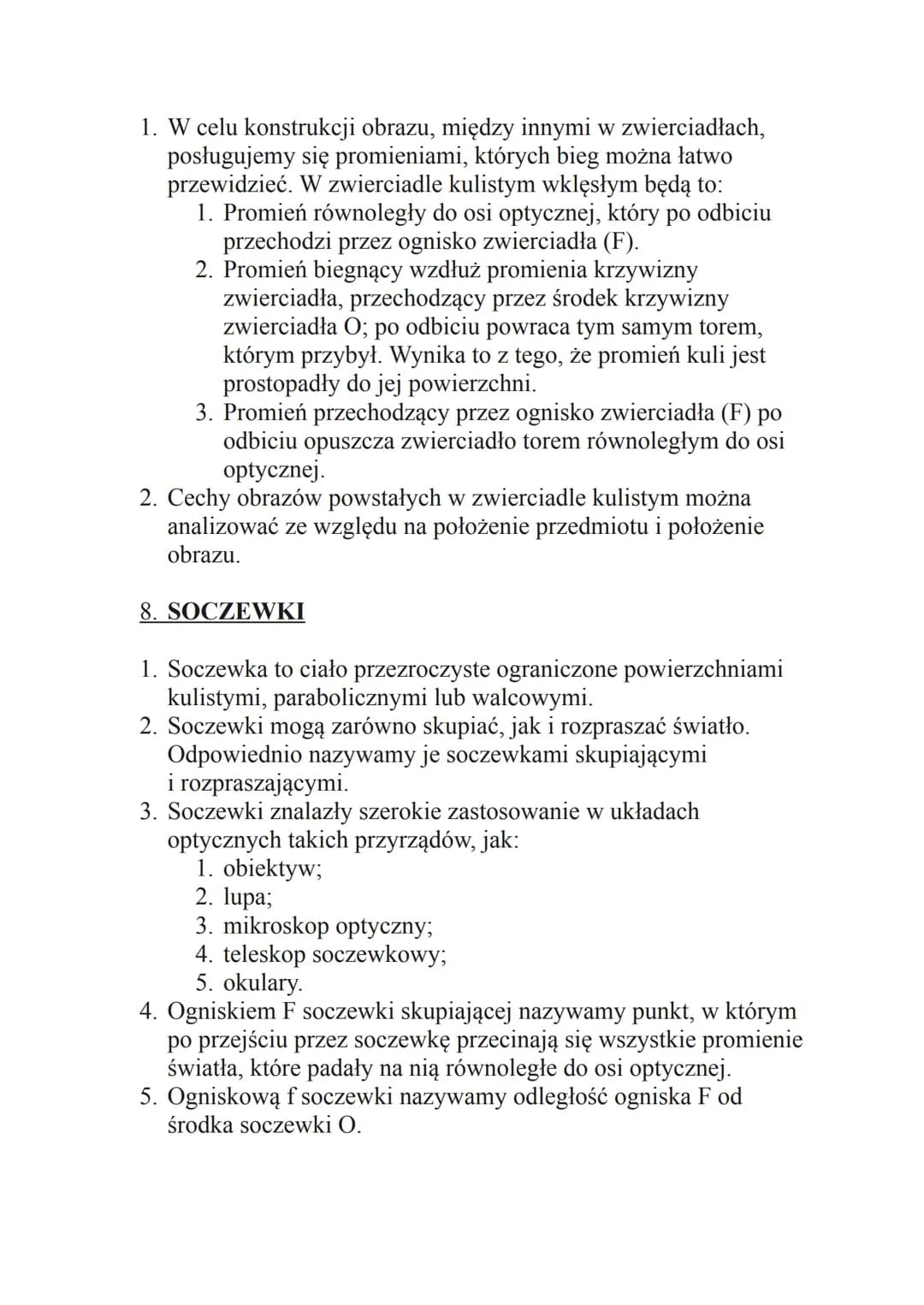

Soczewki i ich właściwości

Soczewka to przezroczyste ciało ograniczone powierzchniami kulistymi, parabolicznymi lub walcowymi. Soczewki dzielimy na dwa główne rodzaje:

• skupiające - gromadzące światło w jednym punkcie
• rozpraszające - rozdzielające wiązkę światła

Ognisko (F) soczewki skupiającej to punkt, w którym po przejściu przez soczewkę przecinają się wszystkie promienie światła, które padały na nią równolegle do osi optycznej. Ogniskowa $f$ to odległość ogniska od środka soczewki.

Soczewki znajdziesz dosłownie wszędzie wokół siebie: w okularach, aparatach fotograficznych, lupach, mikroskopach czy teleskopach. Każdy z tych przyrządów wykorzystuje zdolność soczewek do modyfikowania biegu promieni świetlnych.

Aby skonstruować obraz powstający przez soczewkę skupiającą, wybieramy dwa z trzech charakterystycznych promieni:

1. Promień równoległy do osi optycznej - po przejściu przechodzi przez ognisko F
2. Promień przechodzący przez ognisko F - po przejściu jest równoległy do osi optycznej
3. Promień przechodzący przez środek soczewki - nie zmienia kierunku

💡 Wszystkie soczewki w Twoich okularach, lupie czy aparacie fotograficznym działają według tych samych zasad, które poznajemy na lekcji!

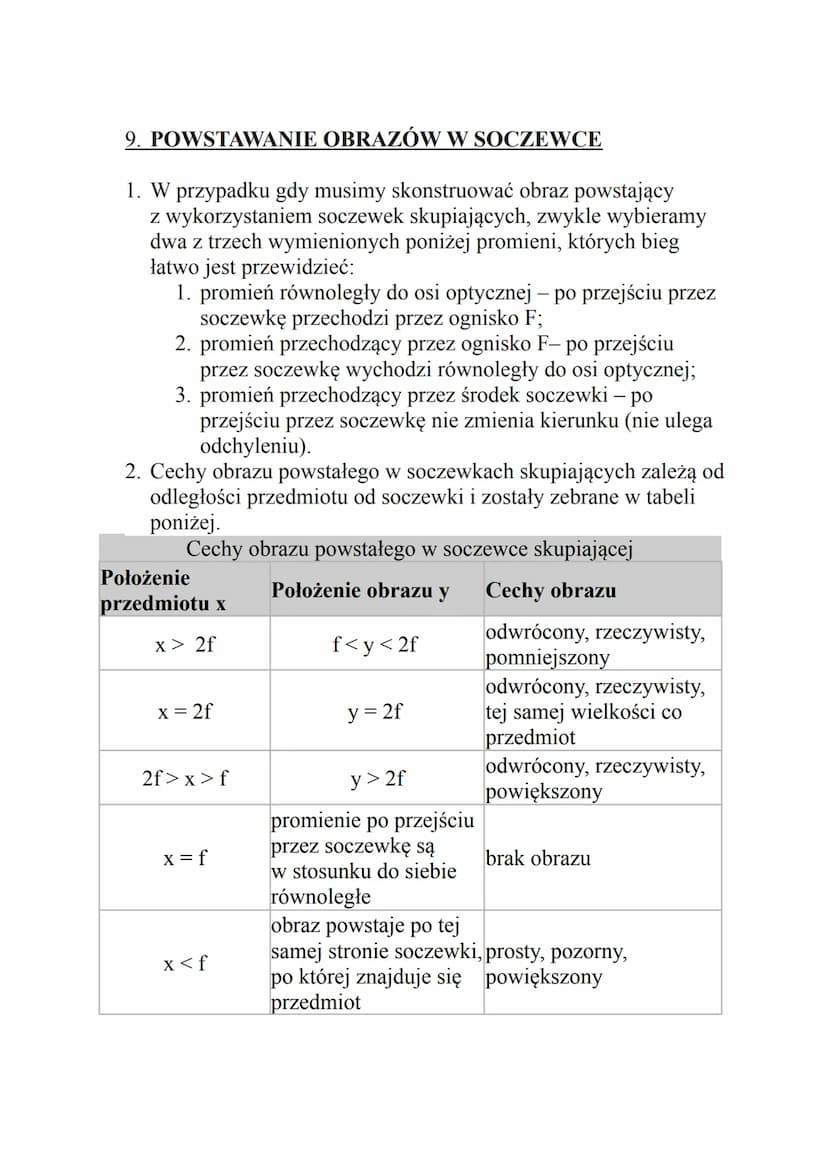

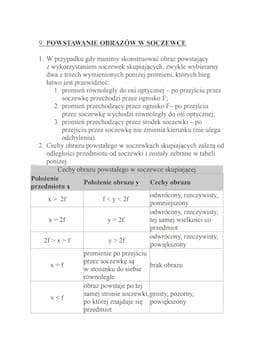

Powstawanie obrazów w soczewkach

Cechy obrazu powstającego w soczewce skupiającej zależą od odległości przedmiotu od soczewki. Istnieje kilka charakterystycznych przypadków:

1. Gdy przedmiot jest dalej niż podwójna ogniskowa (x > 2f):

   • obraz jest odwrócony, rzeczywisty, pomniejszony
   • powstaje między ogniskiem a podwójną ogniskową

2. Gdy przedmiot jest dokładnie w podwójnej ogniskowej $x = 2f$:

   • obraz jest odwrócony, rzeczywisty, tej samej wielkości
   • powstaje również w podwójnej ogniskowej

3. Gdy przedmiot jest między ogniskową a podwójną ogniskową (2f > x > f):

   • obraz jest odwrócony, rzeczywisty, powiększony
   • powstaje dalej niż podwójna ogniskowa

4. Gdy przedmiot jest w ognisku $x = f$:

   • obraz nie powstaje - promienie po przejściu są równoległe

5. Gdy przedmiot jest bliżej niż ogniskowa (x < f):

   • obraz jest prosty, pozorny, powiększony
   • powstaje po tej samej stronie soczewki co przedmiot

💡 Lupa działa właśnie dlatego, że trzymamy ją blisko oglądanego przedmiotu (w odległości mniejszej niż ogniskowa), dzięki czemu powstaje powiększony obraz pozorny!

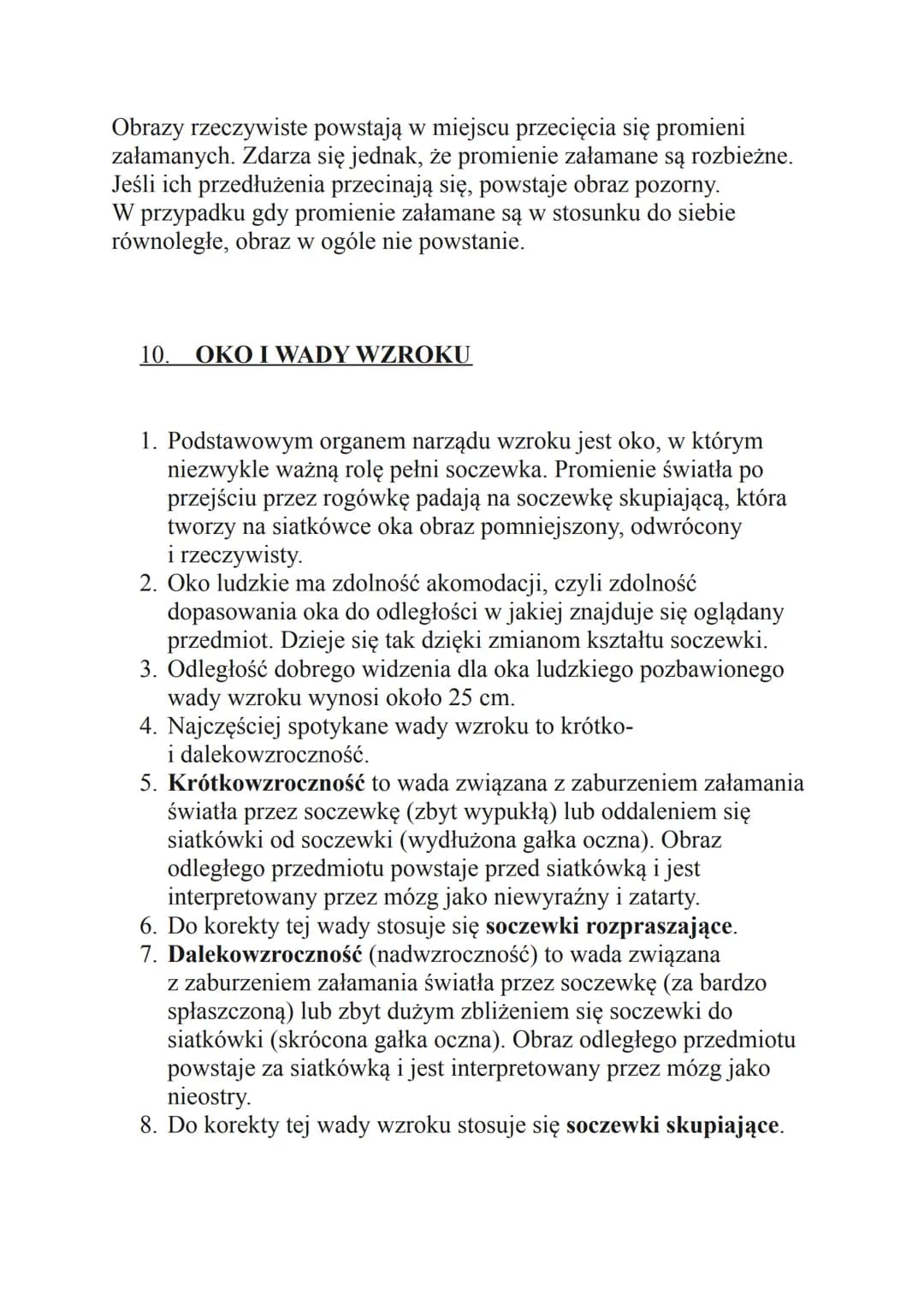

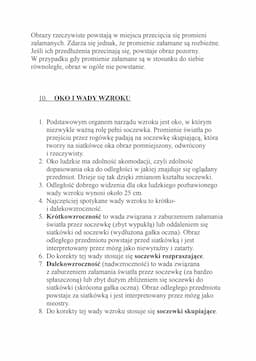

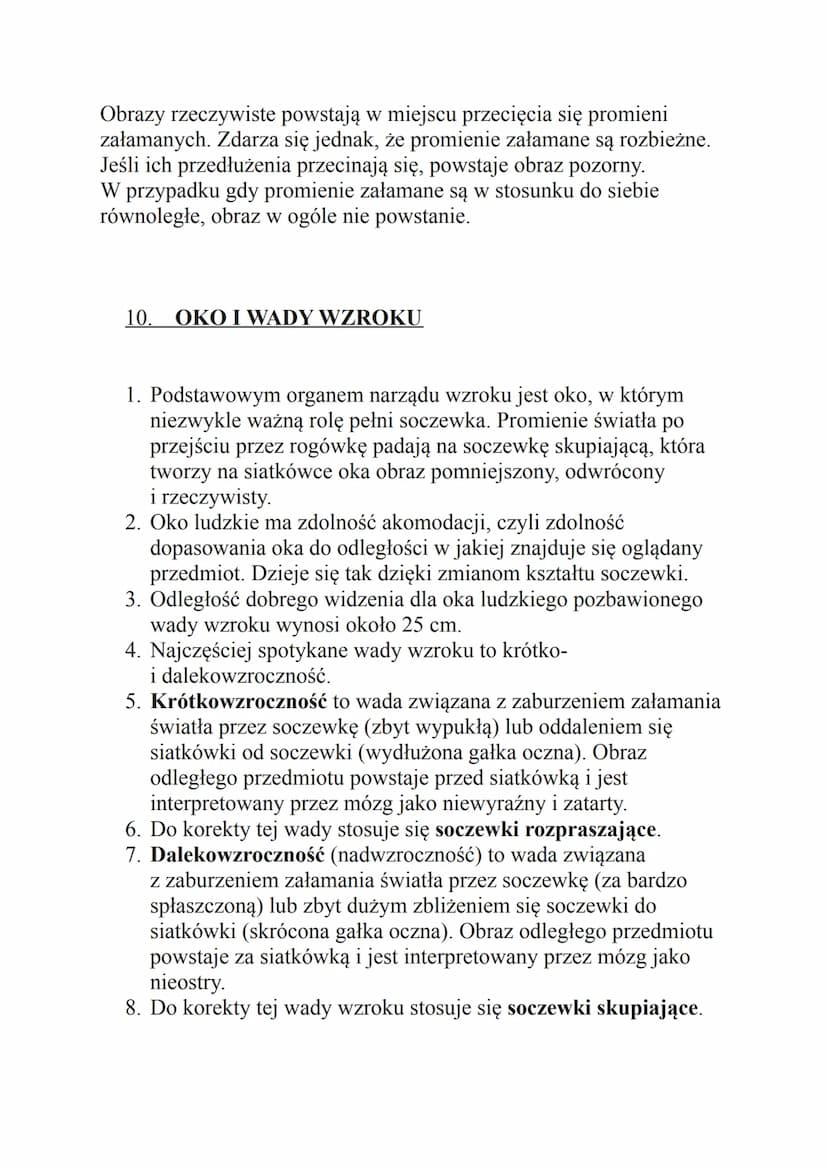

Oko i wady wzroku

Oko to niezwykły narząd, w którym soczewka tworzy na siatkówce obraz pomniejszony, odwrócony i rzeczywisty. Oko ma zdolność akomodacji - potrafi dostosować się do oglądania przedmiotów z różnych odległości, zmieniając kształt soczewki. Dla zdrowego oka odległość dobrego widzenia wynosi około 25 cm.

Najczęstsze wady wzroku to:

Krótkowzroczność - występuje, gdy:

• soczewka oka jest zbyt wypukła lub
• gałka oczna jest za długa
• skutek: obraz odległych przedmiotów powstaje przed siatkówką
• korekcja: soczewki rozpraszające (minusy)

Dalekowzroczność (nadwzroczność) - występuje, gdy:

• soczewka oka jest za bardzo spłaszczona lub
• gałka oczna jest za krótka
• skutek: obraz powstaje za siatkówką
• korekcja: soczewki skupiające (plusy)

Dzięki właściwościom soczewek możemy korygować wady wzroku za pomocą okularów lub soczewek kontaktowych. Odpowiednio dobrane szkła umożliwiają prawidłowe skupienie obrazu dokładnie na siatkówce.

💡 Mózg odwraca obraz powstający na siatkówce, dlatego mimo że widzimy świat "do góry nogami", postrzegamy go prawidłowo!

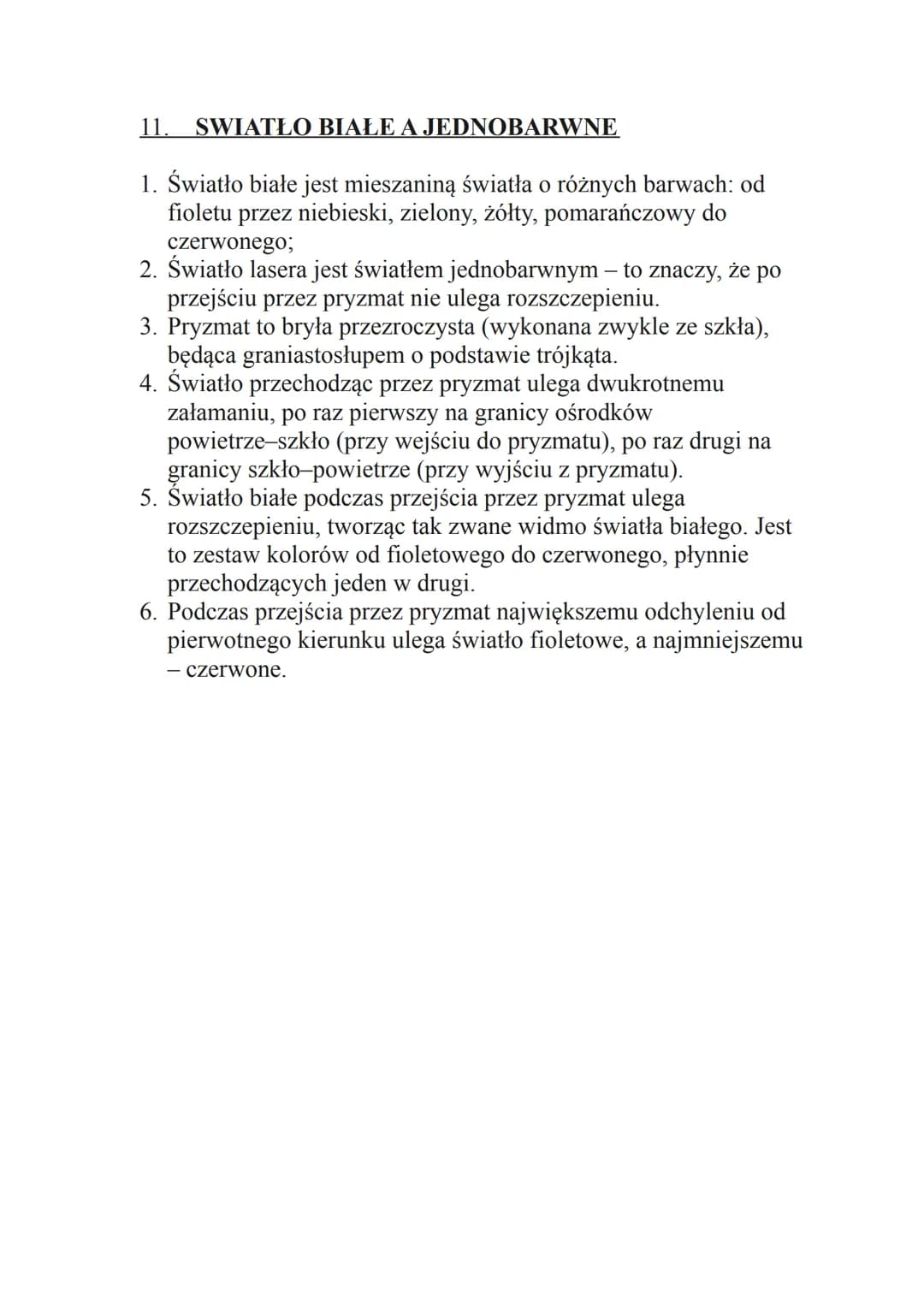

Światło białe a jednobarwne

Światło białe (np. słoneczne) jest mieszaniną światła o różnych barwach - od fioletu przez niebieski, zielony, żółty, pomarańczowy do czerwonego. Natomiast światło jednobarwne (np. laserowe) ma tylko jedną barwę i nie ulega rozszczepieniu po przejściu przez pryzmat.

Pryzmat to przezroczysta bryła (najczęściej szklana) w kształcie graniastosłupa o podstawie trójkąta. Światło przechodzące przez pryzmat ulega podwójnemu załamaniu:

1. Na wejściu (powietrze-szkło)
2. Na wyjściu (szkło-powietrze)

Podczas przejścia przez pryzmat, światło białe ulega rozszczepieniu, tworząc widmo światła białego - zestaw kolorów płynnie przechodzących jeden w drugi. Dzieje się tak, ponieważ różne barwy załamują się pod różnymi kątami:

• Światło fioletowe odchyla się najmocniej
• Światło czerwone odchyla się najsłabiej

💡 Tęcza na niebie powstaje dokładnie w ten sam sposób - krople deszczu działają jak miliony małych pryzmatów, rozszczepiając światło słoneczne!
