Pole magnetyczne i elektromagnetyzmto kluczowe pojęcia w fizyce, które... Pokaż więcej

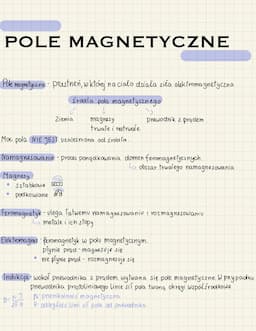

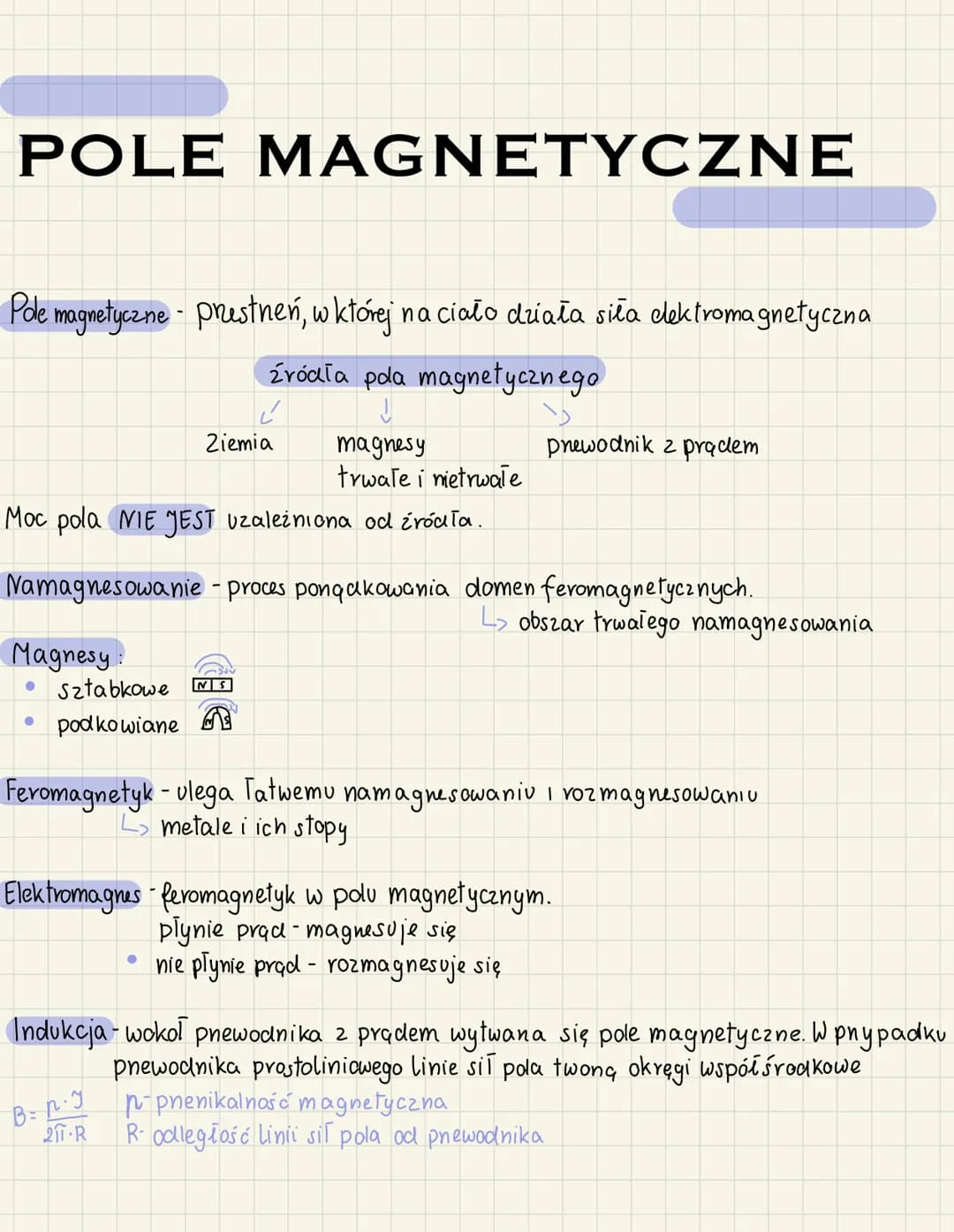

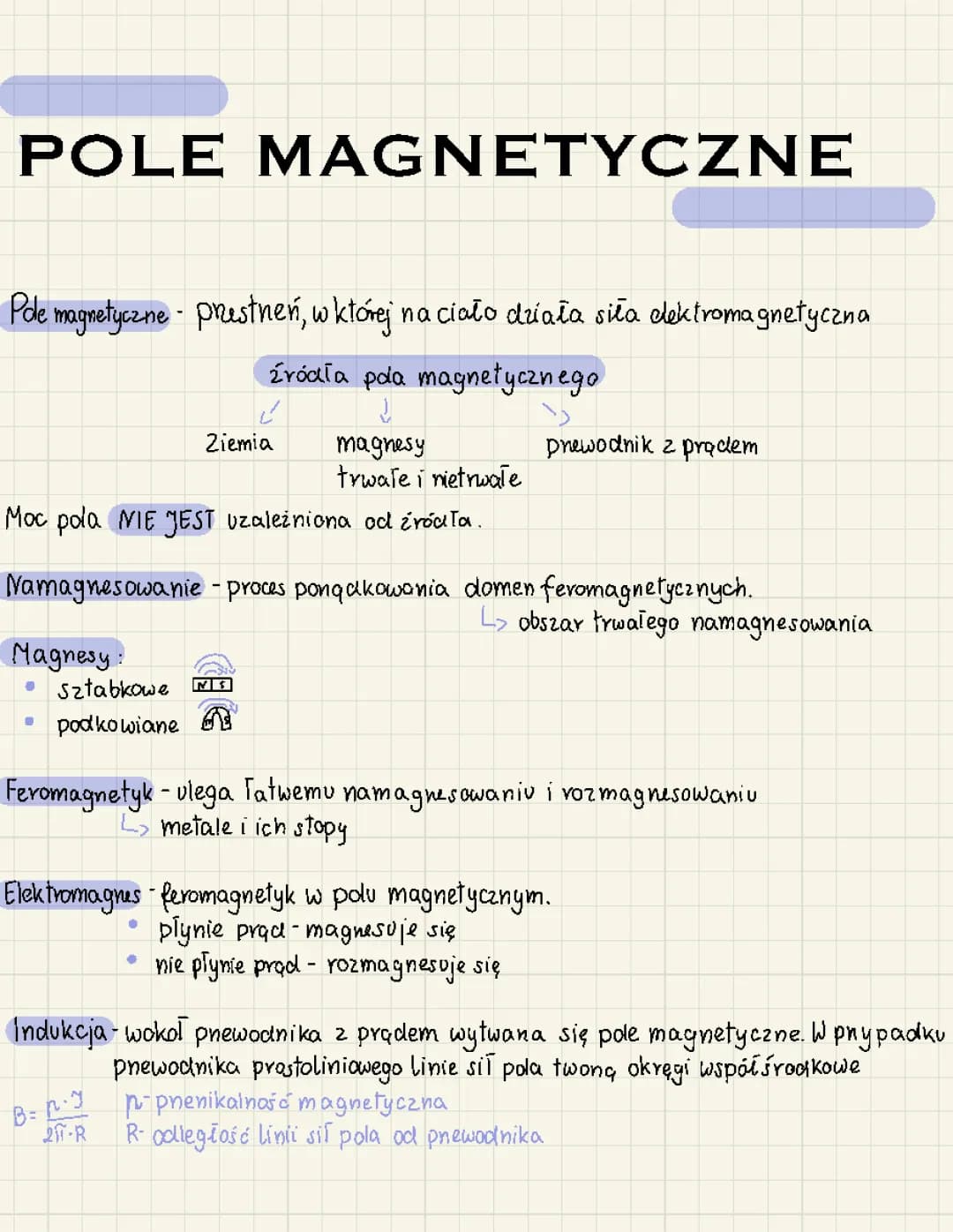

POLE MAGNETYCZNE
Pole magnetyczne - prestneń, w której na ciało działa siła dektromagnetyczna
źródła pola magnetycznego
magnesy
trwale i nie

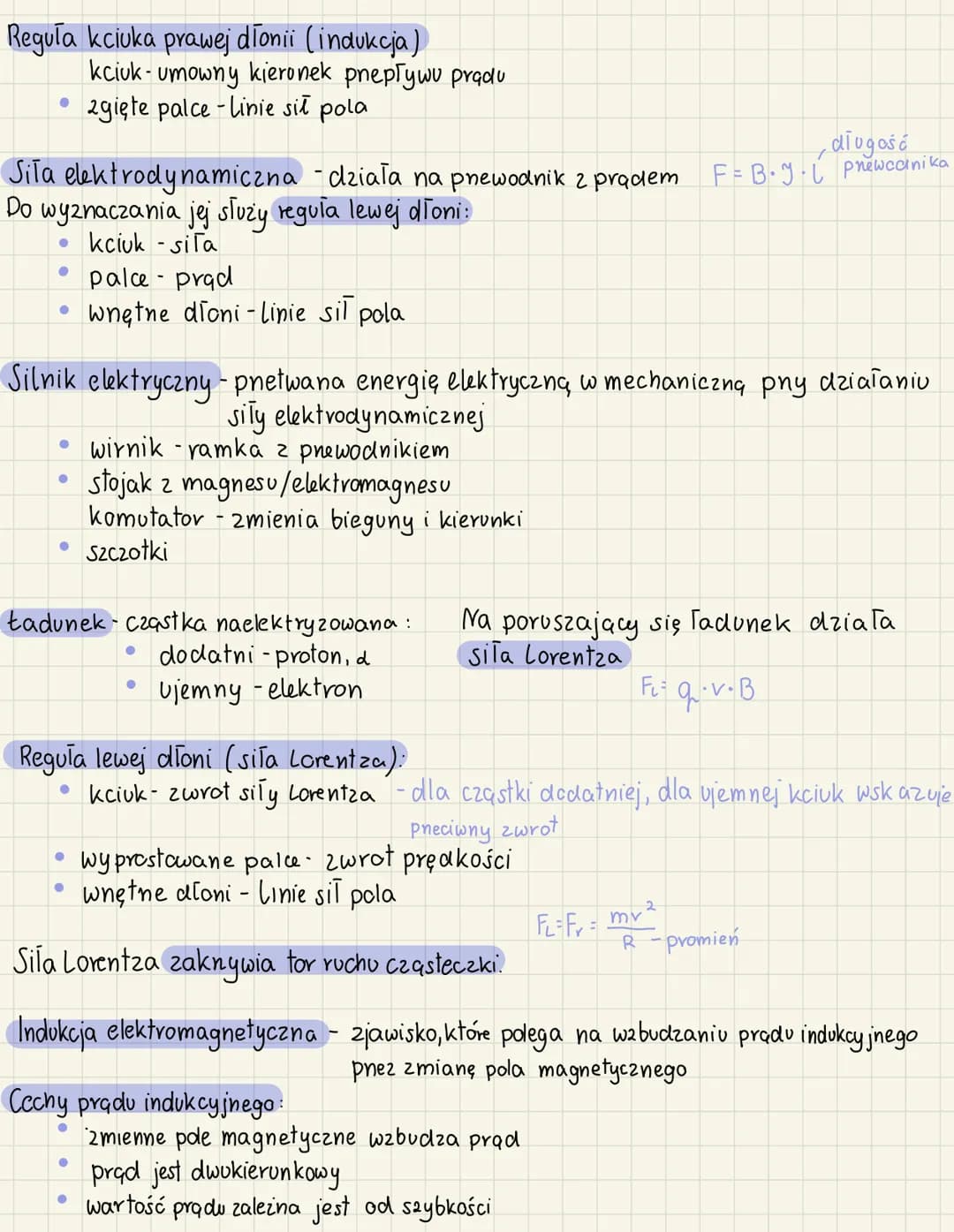

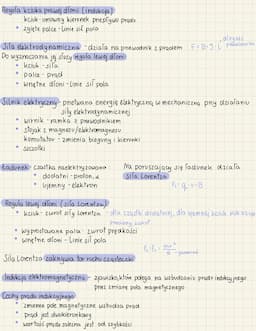

Siła elektrodynamiczna i silnik elektryczny

Siła elektrodynamiczna działa na przewodnik z prądem w polu magnetycznym. Do jej wyznaczania służy reguła lewej dłoni.

Definicja: Silnik elektryczny to urządzenie przetwarzające energię elektryczną w mechaniczną przy wykorzystaniu siły elektrodynamicznej.

Główne elementy silnika elektrycznego to:

Wirnik $ramka z przewodnikiem$
Stojan $magnes lub elektromagnes$
Komutator $zmienia bieguny i kierunki prądu$
Szczotki

Highlight: Na poruszający się ładunek w polu magnetycznym działa siła Lorentza, która zakrzywia tor ruchu cząsteczki.

Indukcja elektromagnetyczna to zjawisko wzbudzania prądu indukcyjnego przez zmianę pola magnetycznego. Prąd indukcyjny charakteryzuje się zmiennym kierunkiem i wartością zależną od szybkości zmian pola magnetycznego.

Wzór: Siła Lorentza: FL = qvB

gdzie q to ładunek cząstki, v to jej prędkość, a B to indukcja magnetyczna.

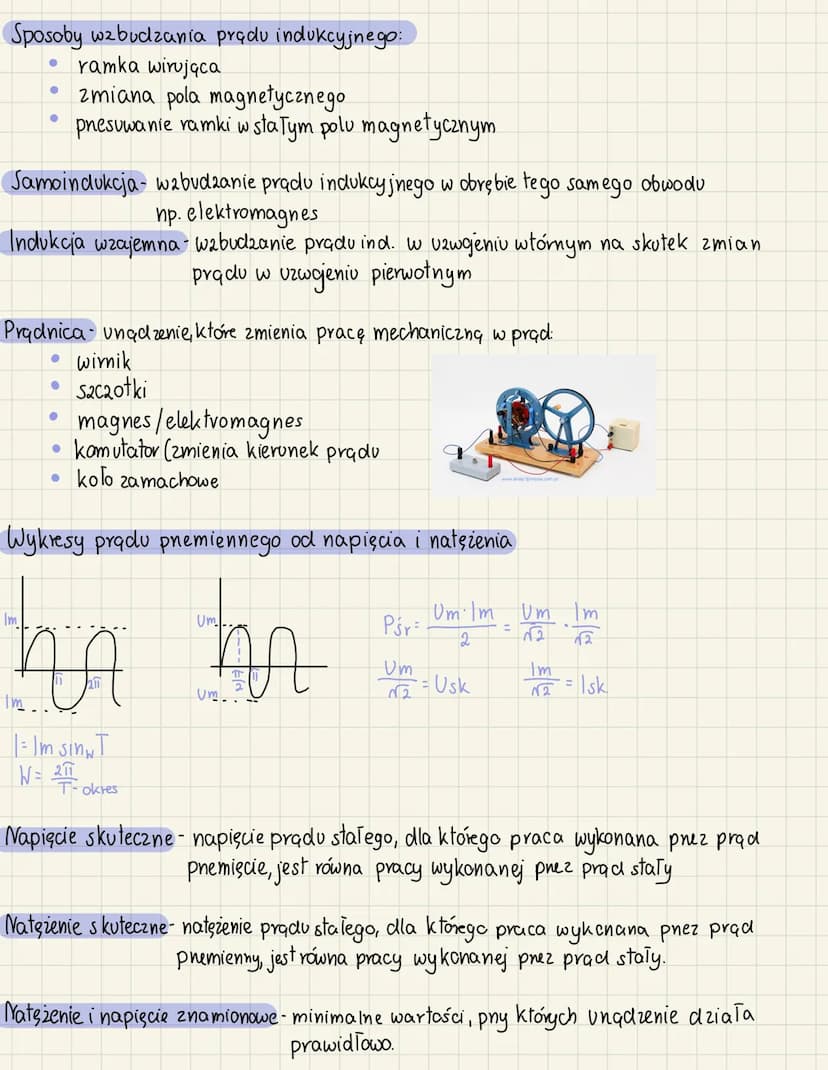

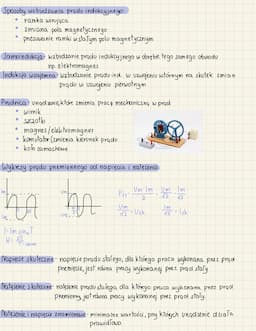

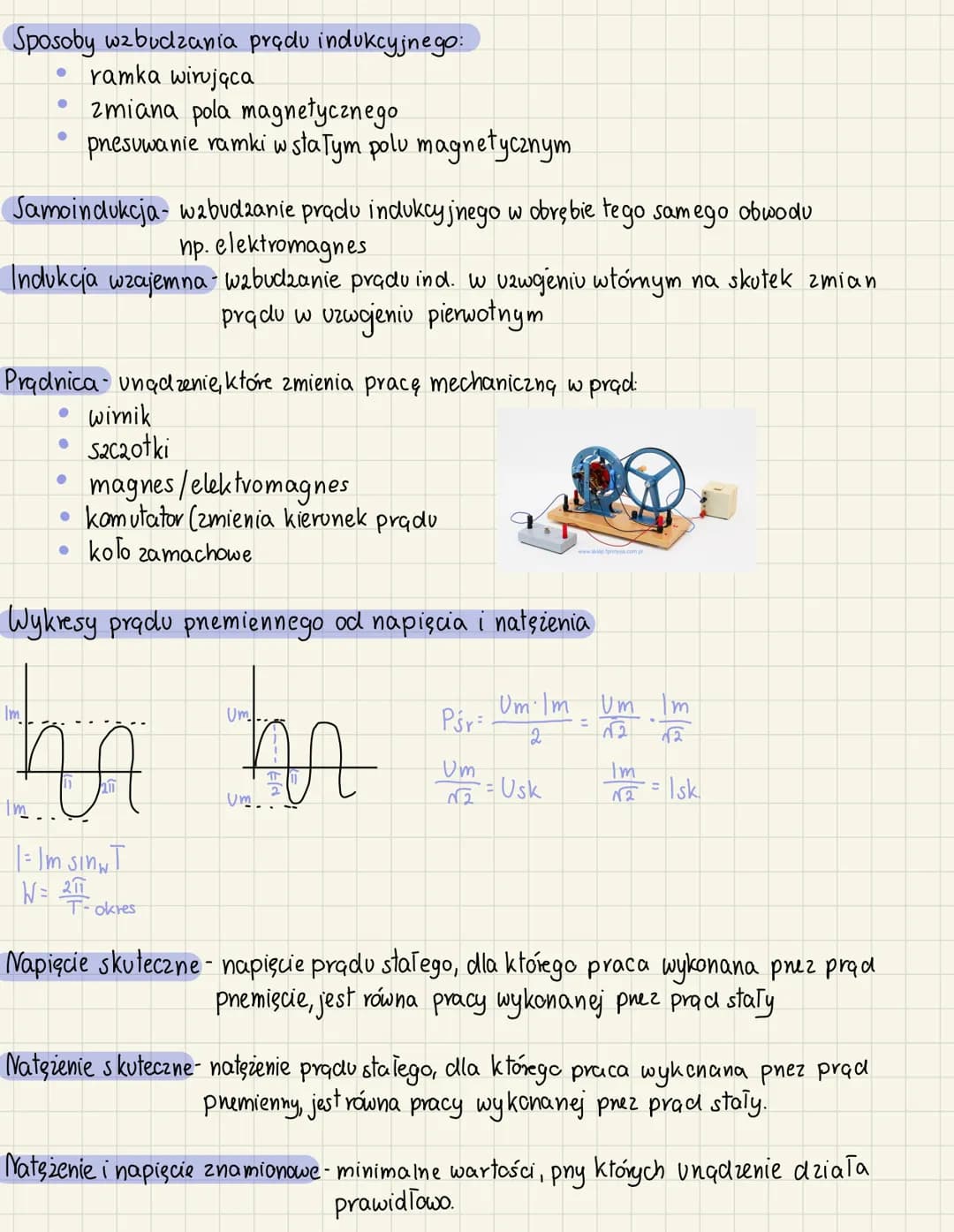

Indukcja elektromagnetyczna i prądnice

Istnieją dwa główne sposoby wzbudzania prądu indukcyjnego:

Samoindukcja - wzbudzanie prądu w obrębie tego samego obwodu $np. w elektromagnesie$
Indukcja wzajemna - wzbudzanie prądu w uzwojeniu wtórnym na skutek zmian prądu w uzwojeniu pierwotnym

Definicja: Prądnica to urządzenie zmieniające pracę mechaniczną w prąd elektryczny.

Główne elementy prądnicy to:

Wirnik $ramka wirująca$
Magnes lub elektromagnes
Komutator
Szczotki
Koło zamachowe

Highlight: Prąd przemienny charakteryzuje się sinusoidalnym przebiegiem napięcia i natężenia.

Ważne pojęcia związane z prądem przemiennym:

Napięcie i natężenie skuteczne
Napięcie i natężenie znamionowe

Wzór: Moc średnia prądu przemiennego: Pśr = $Um * Im$ / 2

gdzie Um to amplituda napięcia, a Im to amplituda natężenia.

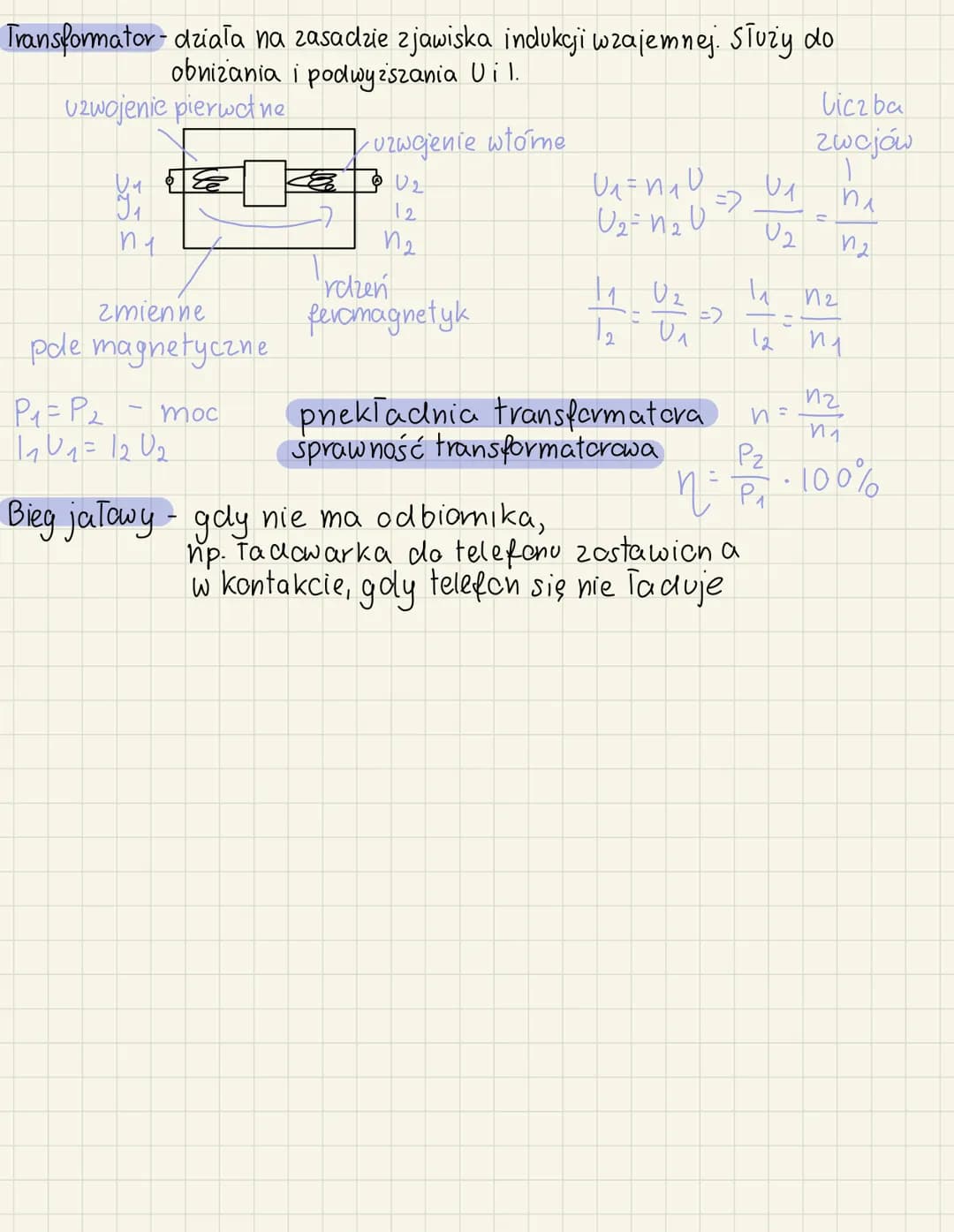

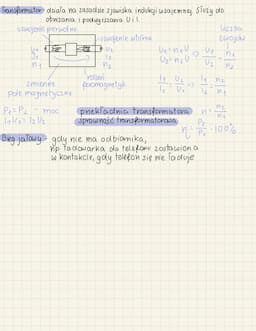

Transformator i jego zastosowanie

Transformator to urządzenie działające na zasadzie zjawiska indukcji wzajemnej, służące do obniżania lub podwyższania napięcia i natężenia prądu przemiennego.

Główne elementy transformatora:

Uzwojenie pierwotne
Uzwojenie wtórne
Rdzeń ferromagnetyczny

Wzór: Przekładnia transformatora: U1 / U2 = n1 / n2 = I2 / I1

gdzie U to napięcia, n to liczby zwojów, a I to natężenia prądu w uzwojeniach pierwotnym $1$ i wtórnym $2$ .

Definicja: Bieg jałowy transformatora to stan, gdy nie ma podłączonego odbiornika, np. ładowarka do telefonu pozostawiona w kontakcie, gdy telefon się nie ładuje.

Highlight: Sprawność transformatora wyraża się wzorem: η = $P2 / P1$ * 100%, gdzie P2 to moc wyjściowa, a P1 to moc wejściowa.

Zastosowanie transformatora obejmuje regulację napięcia w sieciach energetycznych, ładowarkach do urządzeń elektronicznych i wielu innych urządzeniach elektrycznych.

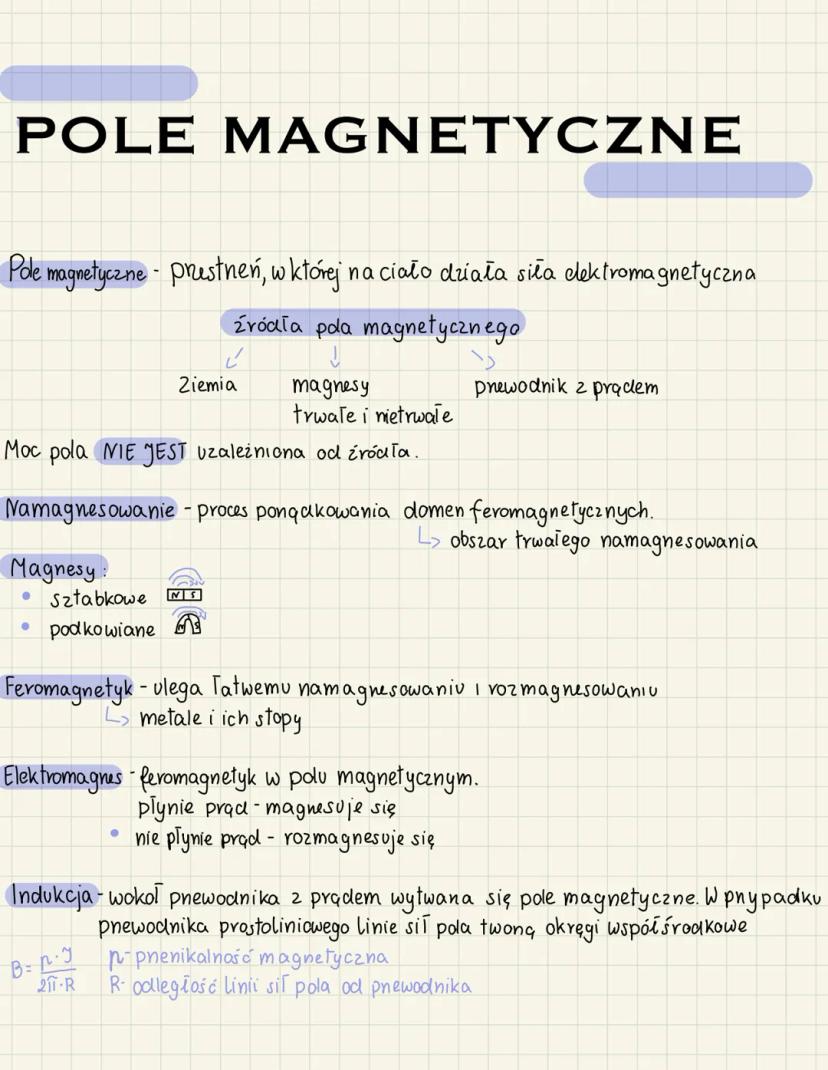

Pole magnetyczne i jego źródła

Pole magnetyczne to przestrzeń, w której na ciało działa siła elektromagnetyczna. Źródłami pola magnetycznego są magnesy trwałe i nietrwałe, Ziemia oraz przewodniki z prądem. Moc pola magnetycznego nie zależy od źródła.

Definicja: Namagnesowanie to proces porządkowania domen ferromagnetycznych.

Magnesy występują w różnych kształtach, takich jak sztabkowe i podkowiaste. Szczególnie ważne są feromagnetyki, które łatwo ulegają namagnesowaniu i rozmagnesowaniu.

Przykład: Elektromagnes to feromagnetyk w polu magnetycznym, który magnesuje się, gdy płynie przez niego prąd, a rozmagnesowuje się, gdy prąd przestaje płynąć.

Indukcja magnetyczna wokół przewodnika z prądem opisana jest wzorem:

Wzór: B = μ0I / $2πR$

gdzie μ0 to przenikalność magnetyczna, I to natężenie prądu, a R to odległość od przewodnika.

Highlight: Linie sił pola magnetycznego wokół prostoliniowego przewodnika z prądem tworzą współśrodkowe okręgi.
