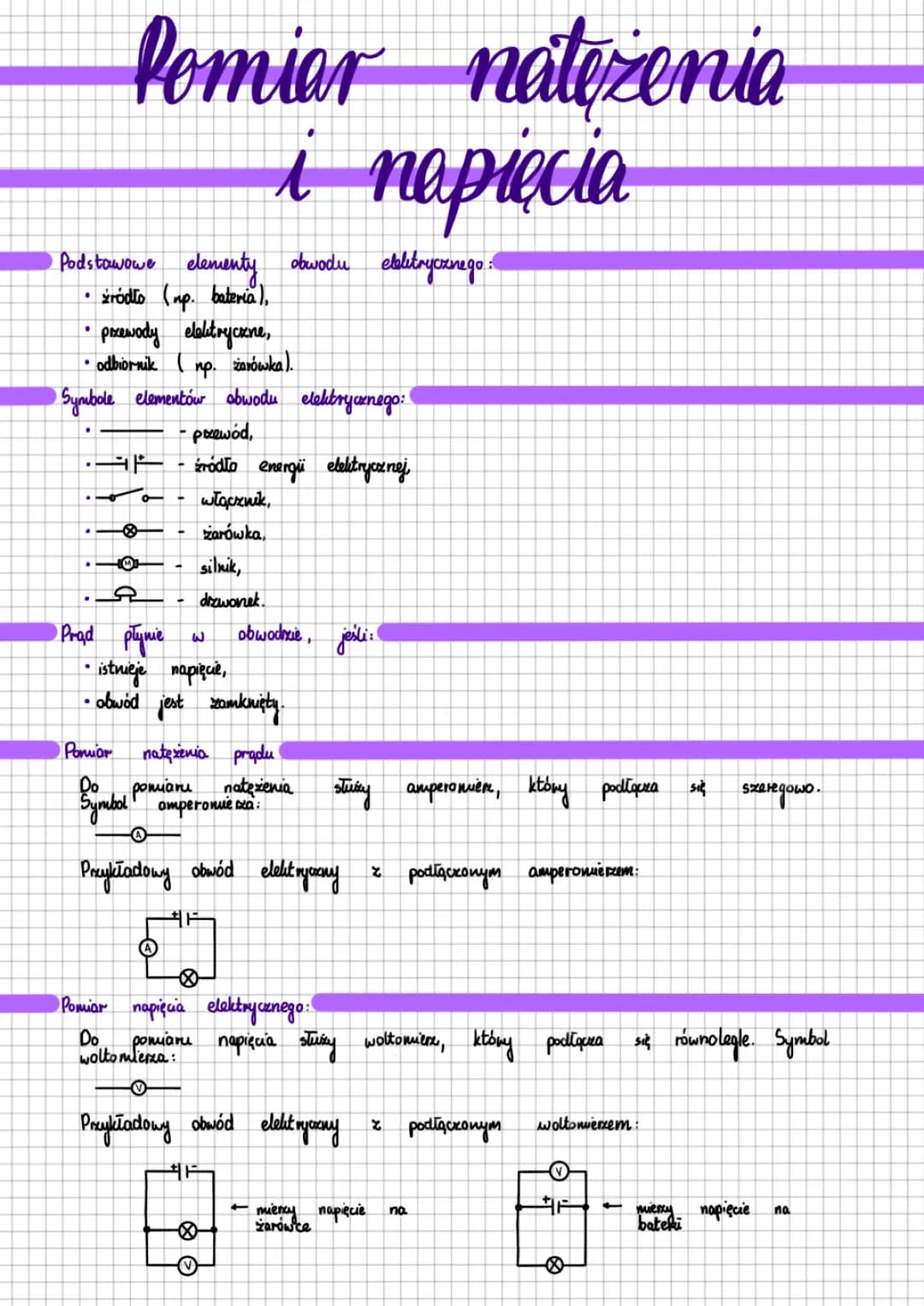

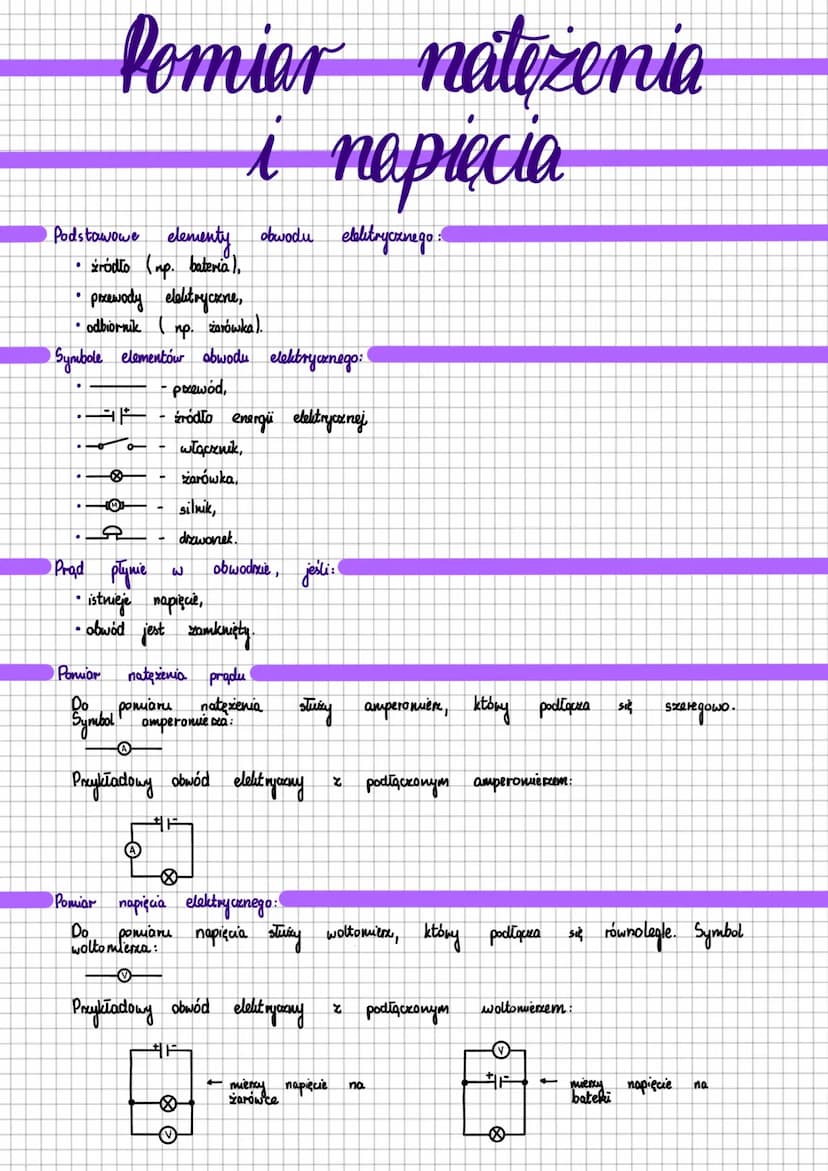

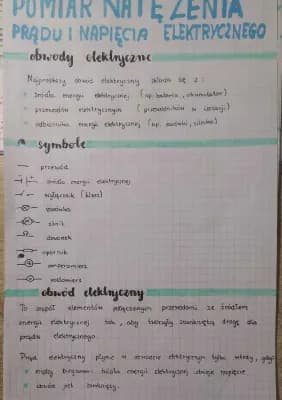

Podstawy pomiaru natężenia i napięcia w obwodzie elektrycznym

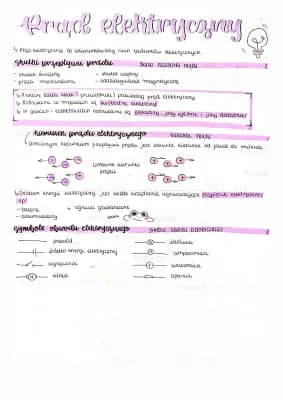

Obwód elektryczny to układ składający się z kilku kluczowych elementów. Do podstawowych komponentów należą: źródło energii elektrycznej (najczęściej bateria), przewody elektryczne oraz odbiornik (na przykład żarówka). Każdy z tych elementów ma swój charakterystyczny symbol używany w schematach elektrycznych.
Vocabulary: Symbole elementów obwodu elektrycznego to graficzne reprezentacje poszczególnych komponentów, takie jak linia prosta dla przewodu, dwie równoległe kreski różnej długości dla źródła energii, czy okrąg z krzyżykiem w środku dla żarówki.
Napięcie i natężenie prądu są kluczowymi parametrami w obwodzie elektrycznym. Prąd płynie w obwodzie tylko wtedy, gdy spełnione są dwa warunki: istnieje napięcie oraz obwód jest zamknięty.
Definition: Natężenie prądu to ilość ładunku elektrycznego przepływającego przez przekrój przewodnika w jednostce czasu.
Do pomiaru natężenia prądu służy specjalne urządzenie zwane amperomierzem. Czym mierzymy natężenie prądu? Właśnie amperomierzem, który podłącza się szeregowo do obwodu. Symbol amperomierza to litera A w okręgu.
Example: Przykładowy obwód elektryczny z żarówką i podłączonym amperomierzem może wyglądać następująco: źródło energii (bateria) połączone przewodami z żarówką, a amperomierz włączony szeregowo między baterią a żarówką.
Napięcie elektryczne jednostka to volt (V), a do jego pomiaru używa się woltomierza. Jak podłączyć woltomierz do obwodu? Woltomierz podłącza się równolegle do elementu, na którym chcemy zmierzyć napięcie. Symbol woltomierza to litera V w okręgu.
Highlight: Ważne jest, aby pamiętać o różnicy w sposobie podłączania amperomierza (szeregowo) i woltomierza (równolegle) do obwodu elektrycznego.
Woltomierz podłączony do obwodu może mierzyć napięcie na różnych elementach. Na przykład, możemy zmierzyć napięcie na baterii lub na żarówce w obwodzie.
Quote: "Do pomiaru napięcia służy woltomierz, który podłącza się równolegle."
Zrozumienie tych podstawowych pojęć i umiejętność prawidłowego podłączania przyrządów pomiarowych jest kluczowe dla bezpiecznego i efektywnego eksperymentowania z obwodami elektrycznymi.
