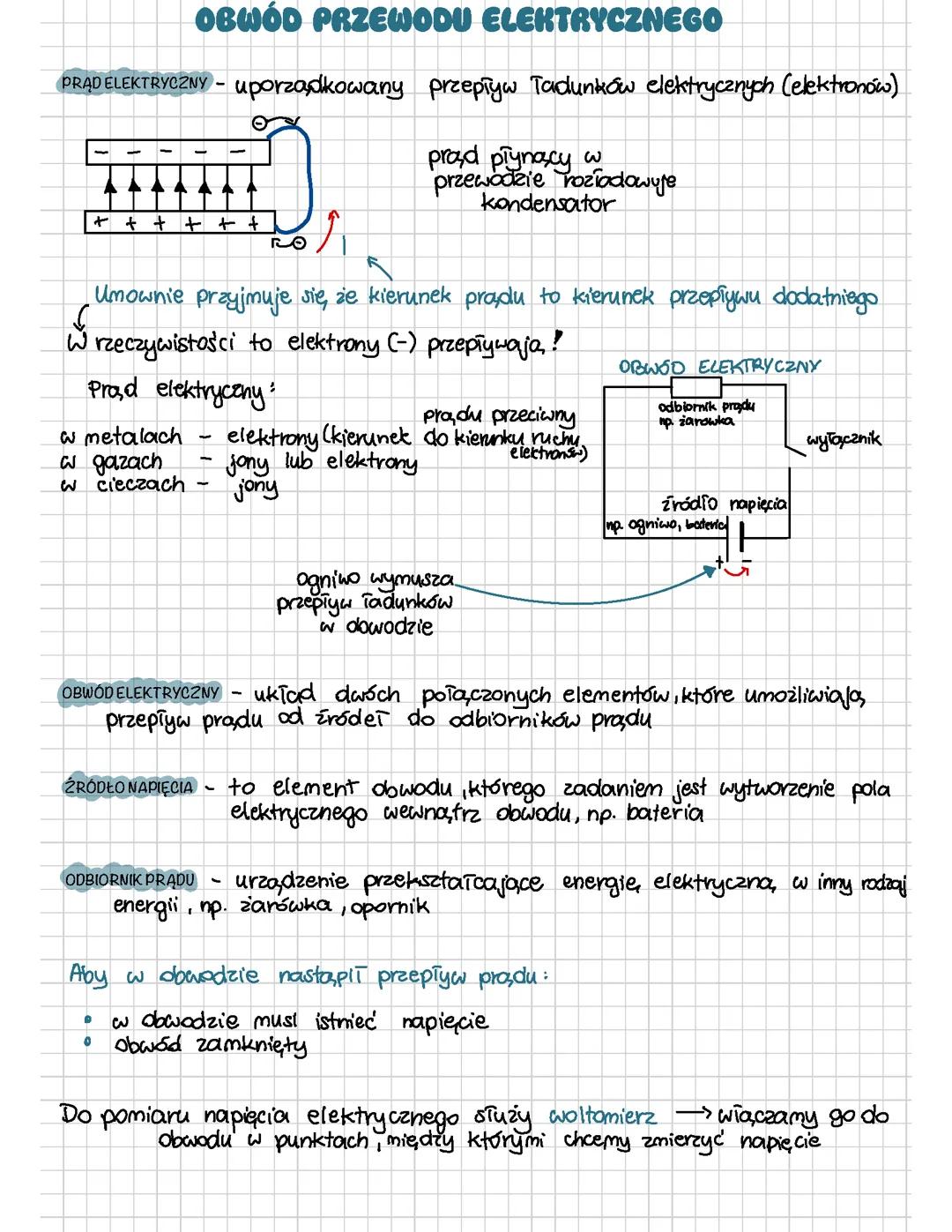

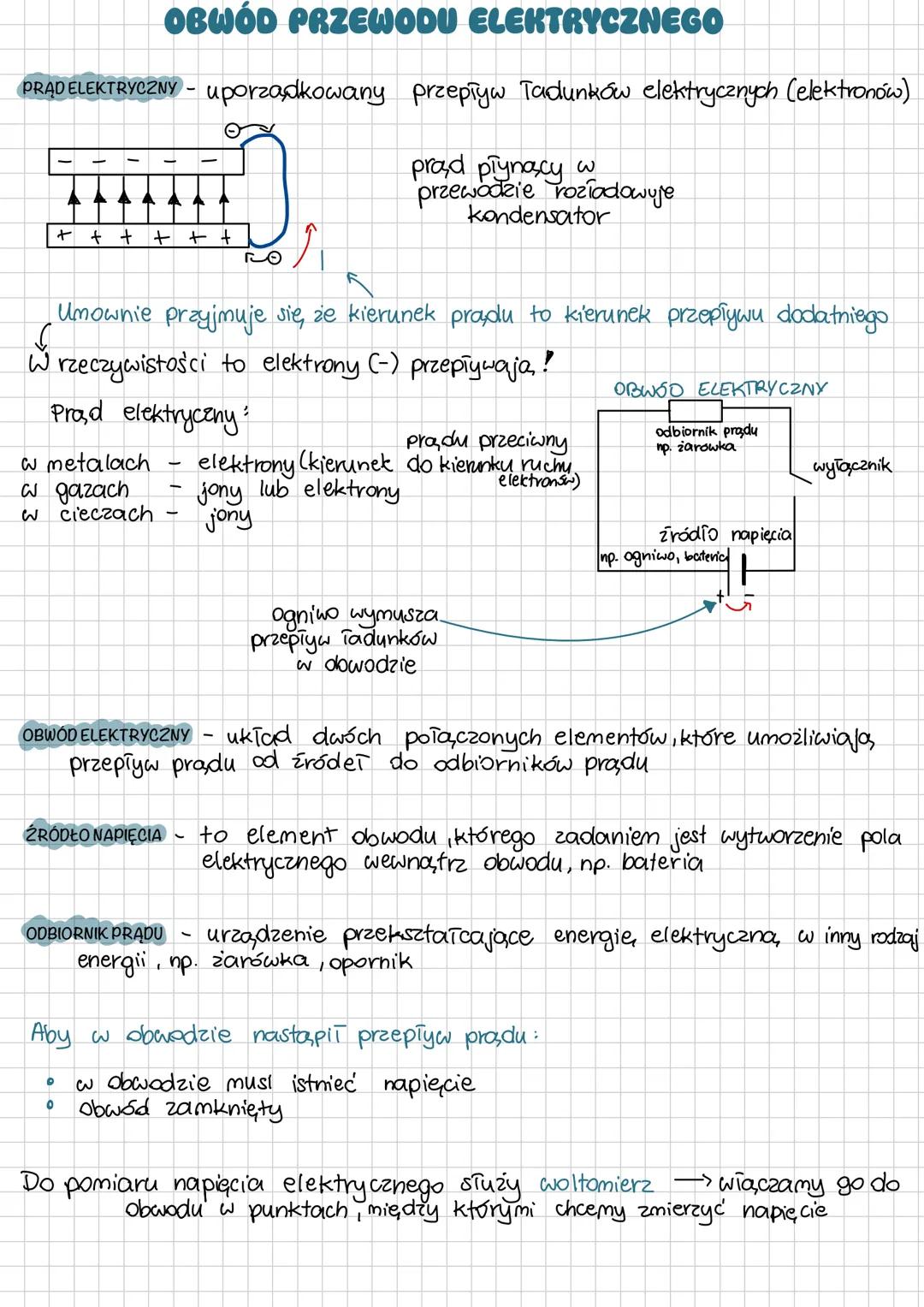

Podstawy obwodu elektrycznego

Prąd elektryczny to uporządkowany przepływ ładunków elektrycznych, najczęściej elektronów. Umownie przyjmujemy, że kierunek prądu to kierunek przepływu ładunku dodatniego, chociaż w rzeczywistości to ujemne elektrony przemieszczają się w przewodnikach metalowych.

Obwód elektryczny to układ połączonych elementów umożliwiających przepływ prądu od źródła do odbiorników. Najważniejsze składniki obwodu to: źródło napięcia (np. bateria, ogniwo) wytwarzające pole elektryczne oraz odbiornik prądu (np. żarówka, opornik) przekształcający energię elektryczną w inny rodzaj energii.

Aby prąd mógł płynąć, obwód musi być zamknięty, czyli tworzyć kompletną ścieżkę dla elektronów. Do pomiaru napięcia używamy woltomierza, który podłączamy równolegle między punktami, których różnicę potencjałów chcemy zmierzyć.

💡 Pamiętaj: Bez napięcia elektrycznego nie ma przepływu prądu! Napięcie jest jak "ciśnienie" popychające elektrony w obwodzie.

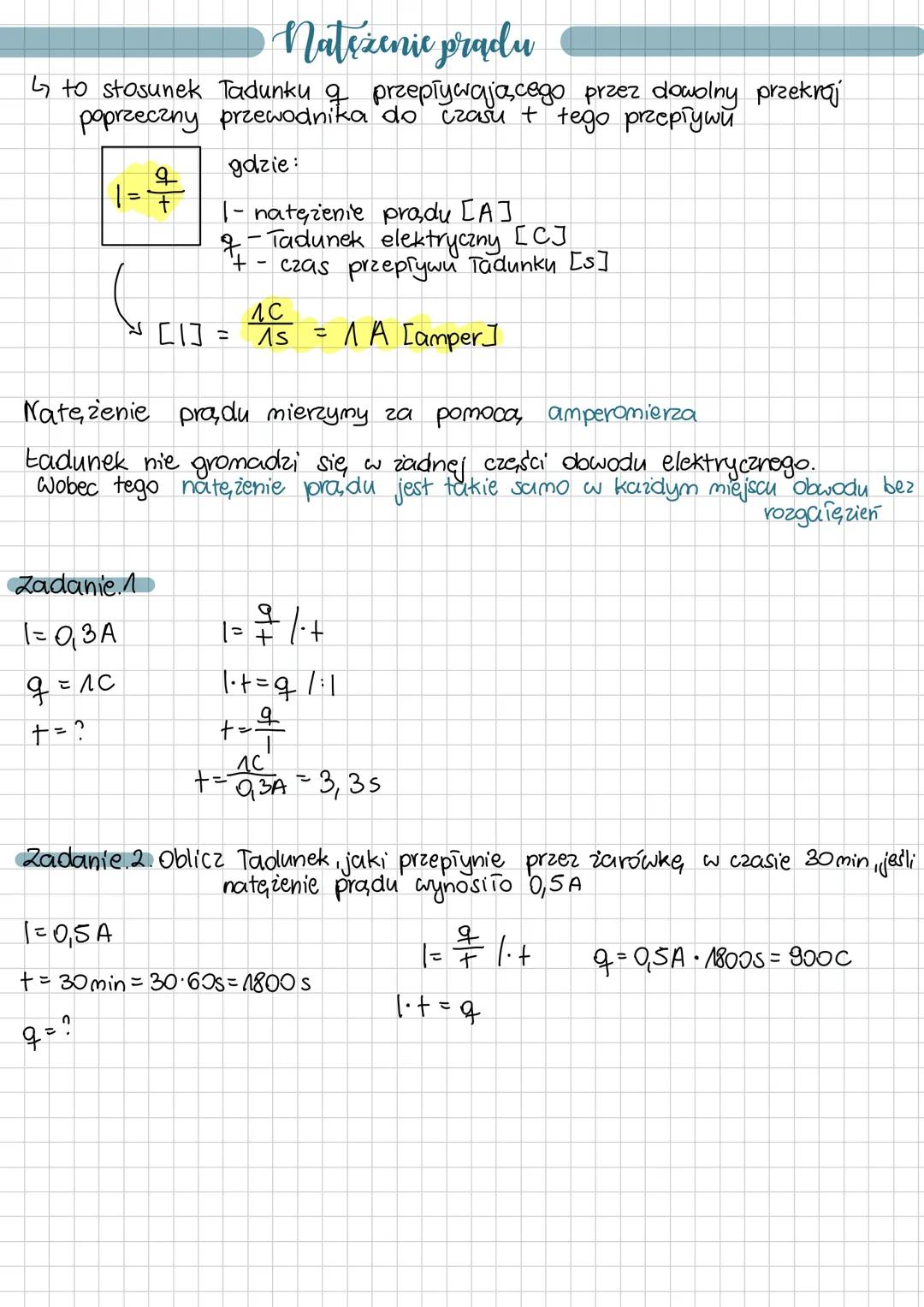

Natężenie prądu elektrycznego

Natężenie prądu to stosunek ładunku elektrycznego przepływającego przez przekrój poprzeczny przewodnika do czasu tego przepływu. Wyrażamy je wzorem: I = q/t, gdzie I to natężenie [A], q to ładunek elektryczny [C], a t to czas [s].

Do pomiaru natężenia prądu służy amperomierz. Ważna zasada: w obwodzie bez rozgałęzień natężenie prądu jest takie samo w każdym miejscu, ponieważ ładunek nie gromadzi się w żadnej części obwodu.

Możesz łatwo obliczać wielkości związane z natężeniem prądu. Na przykład, jeśli znasz natężenie prądu (I) oraz czas przepływu (t), możesz obliczyć ładunek elektryczny (q) przekształcając wzór: q = I·t.

💡 Jednostka natężenia prądu to amper [A]. Popularnie używa się też mniejszych jednostek jak miliamper [mA] (0,001 A) - zwłaszcza w elektronice.

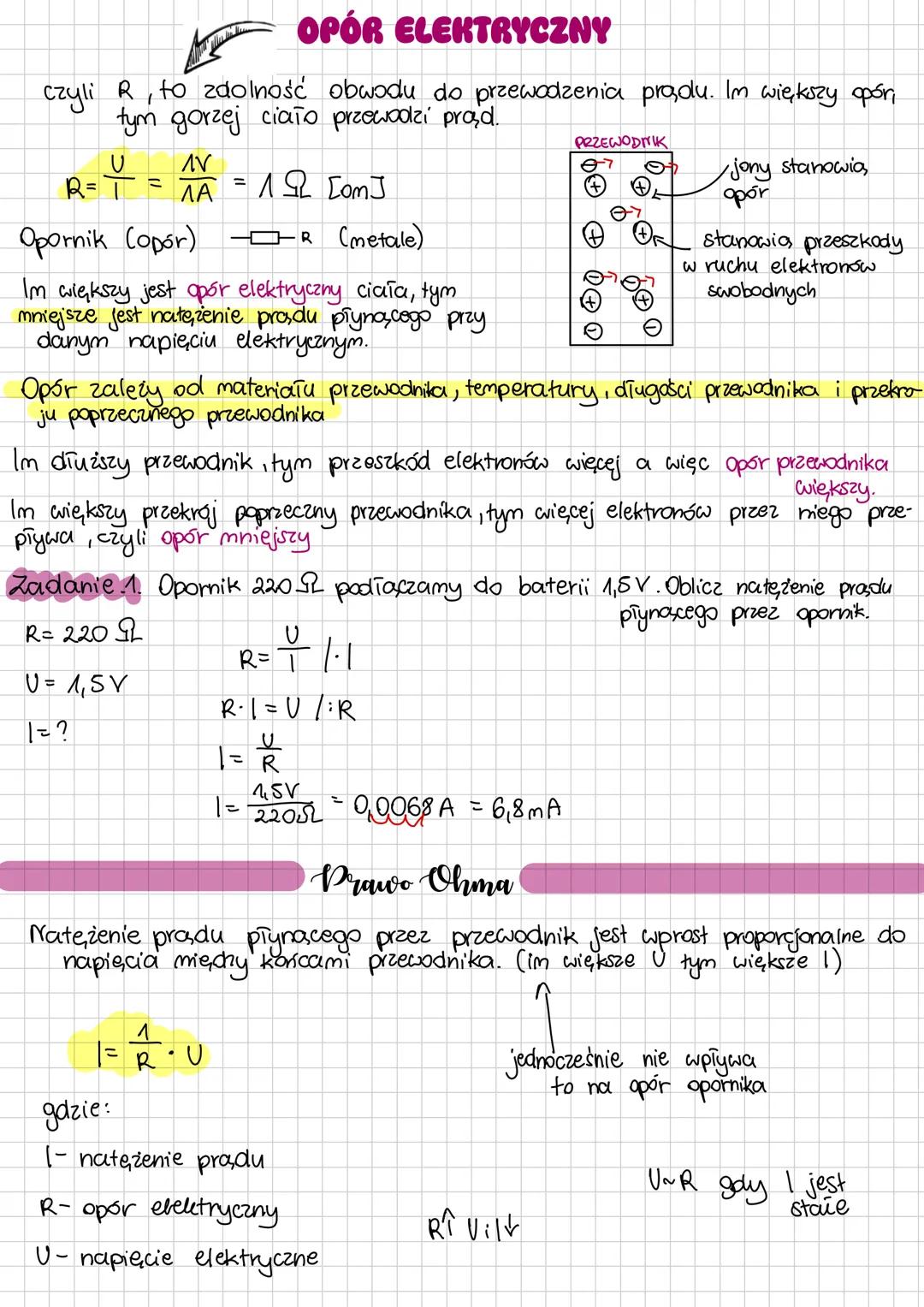

Opór elektryczny i prawo Ohma

Opór elektryczny (R) to zdolność obwodu do przeciwstawiania się przepływowi prądu. Im większy opór, tym gorzej ciało przewodzi prąd. Jednostką oporu jest om [Ω].

Opór zależy od kilku czynników:

• materiału przewodnika
• temperatury (dla metali rośnie wraz ze wzrostem temperatury)
• długości przewodnika (im dłuższy, tym większy opór)
• przekroju poprzecznego (im większy przekrój, tym mniejszy opór)

Najważniejszą zasadą opisującą związek między oporem, napięciem i natężeniem jest prawo Ohma: I = U/R. Oznacza to, że natężenie prądu płynącego przez przewodnik jest wprost proporcjonalne do napięcia między końcami przewodnika, a odwrotnie proporcjonalne do oporu.

⚡ Prawo Ohma możesz zapamiętać również jako U = I·R lub R = U/I - wszystkie te trzy formuły są równoważne i możesz używać tej, która jest najwygodniejsza w danym zadaniu.

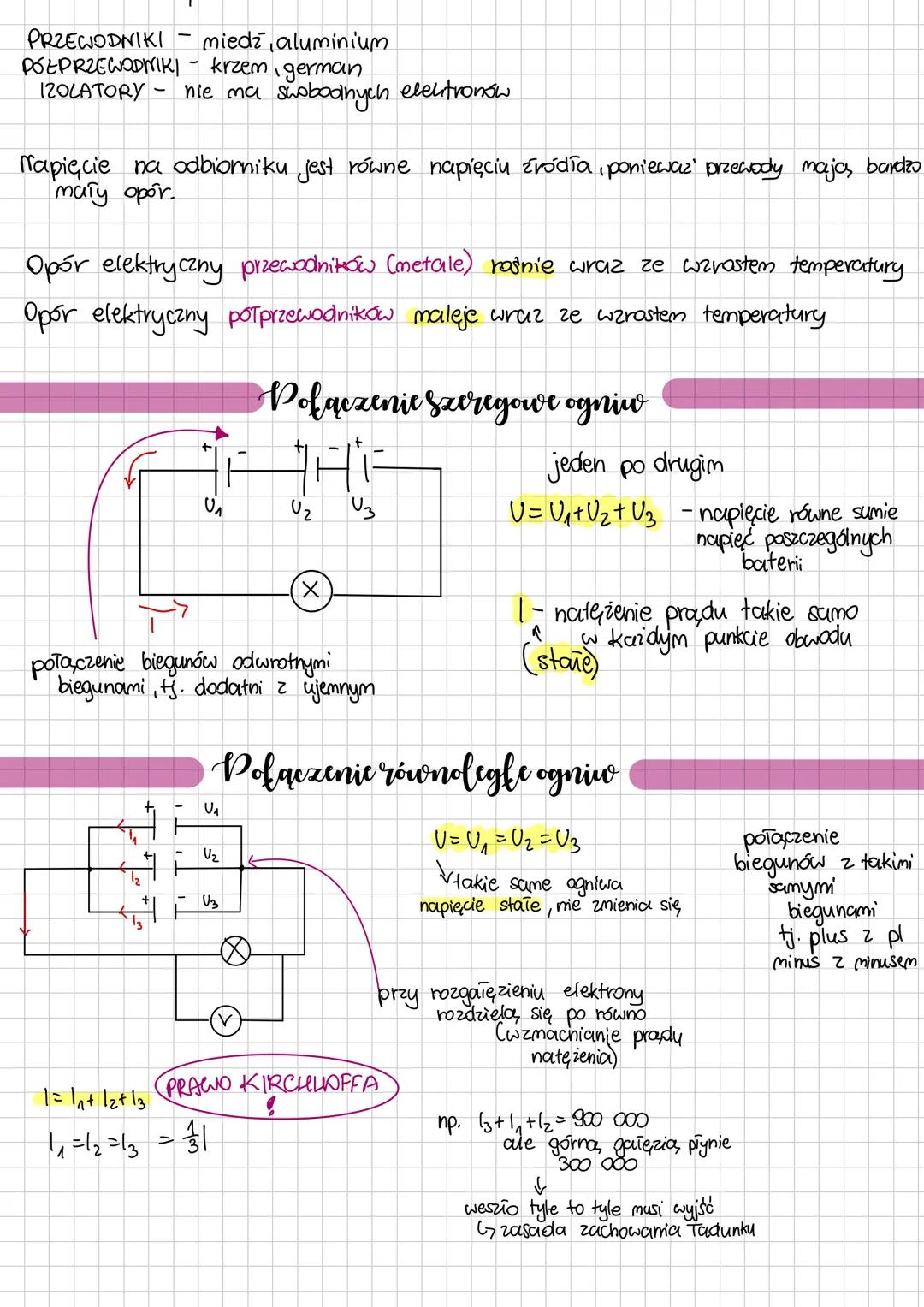

Rodzaje materiałów i połączenia ogniw

W elektronice mamy trzy główne rodzaje materiałów: przewodniki (np. miedź, aluminium) - dobrze przewodzą prąd, półprzewodniki (np. krzem, german) - przewodzą w określonych warunkach, oraz izolatory - nie przewodzą prądu, bo nie mają swobodnych elektronów.

Ogniwa (baterie) możemy łączyć na dwa sposoby:

• Połączenie szeregowe - ogniwa podłączane jedno za drugim (plus do minusa). Napięcia się sumują $U = U₁ + U₂ + U₃$, a natężenie prądu jest takie samo w każdym punkcie obwodu.
• Połączenie równoległe - łączymy bieguny jednakowe (plus z plusem, minus z minusem). Napięcie pozostaje niezmienione $U = U₁ = U₂ = U₃$, ale zwiększa się natężenie prądu.

W miejscach rozgałęzień obwodu obowiązuje prawo Kirchhoffa: suma natężeń prądów wpływających do węzła równa się sumie natężeń prądów wypływających z niego $I = I₁ + I₂ + I₃$.

💡 Pamiętaj: przy połączeniu szeregowym baterii zwiększasz napięcie, a przy równoległym - wydłużasz czas działania!

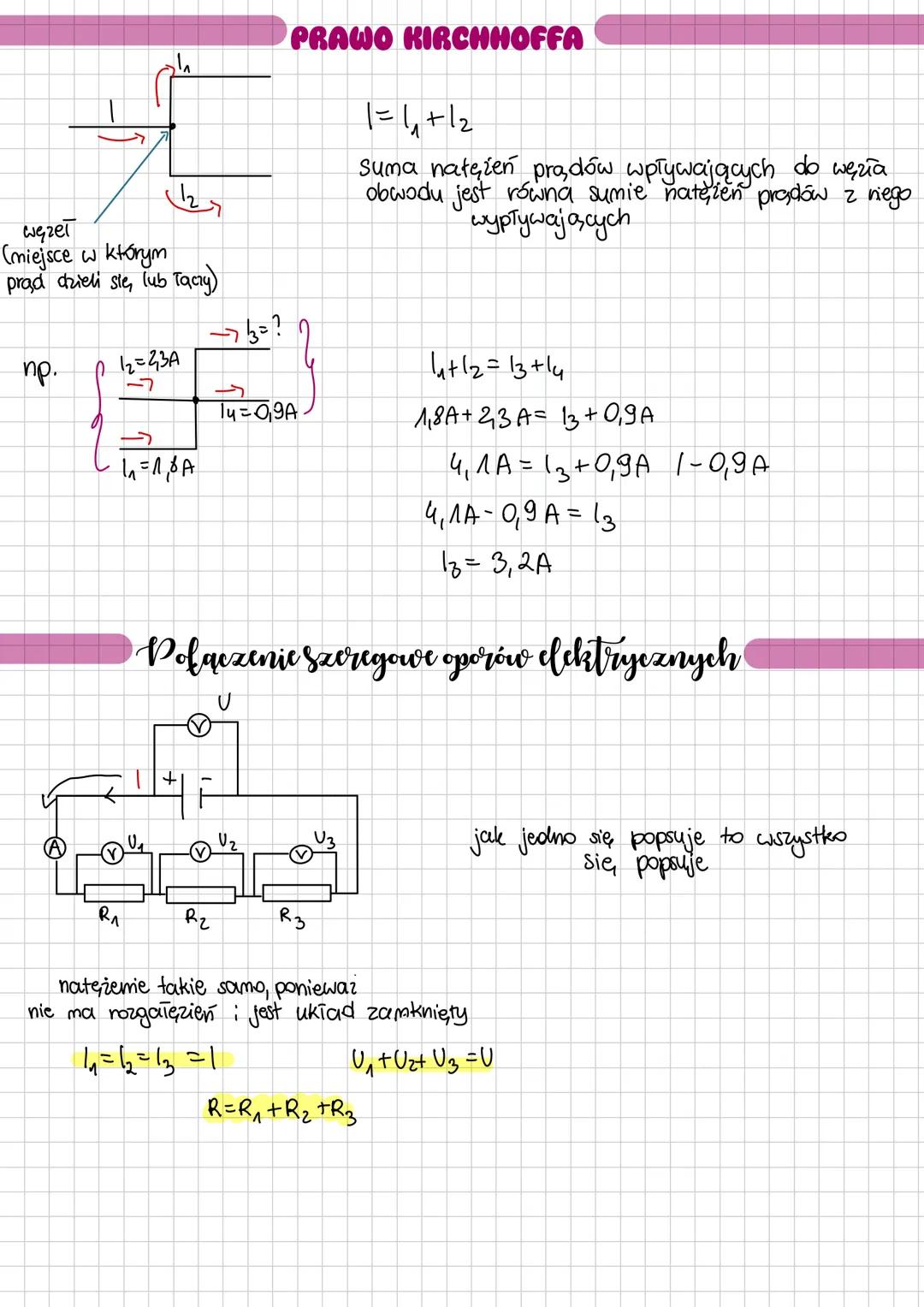

Prawo Kirchhoffa i połączenia oporników

Prawo Kirchhoffa to kluczowa zasada w obwodach elektrycznych. Stwierdza ono, że suma natężeń prądów wpływających do węzła obwodu jest równa sumie natężeń prądów z niego wypływających. Węzeł to miejsce, w którym prąd dzieli się lub łączy.

Oporniki, podobnie jak ogniwa, można łączyć na dwa sposoby:

• Połączenie szeregowe oporników - opory się sumują $R = R₁ + R₂ + R₃$. Natężenie prądu jest takie samo w każdym miejscu, ponieważ nie ma rozgałęzień. Gdy jeden opornik przestanie działać, cały obwód zostaje przerwany.

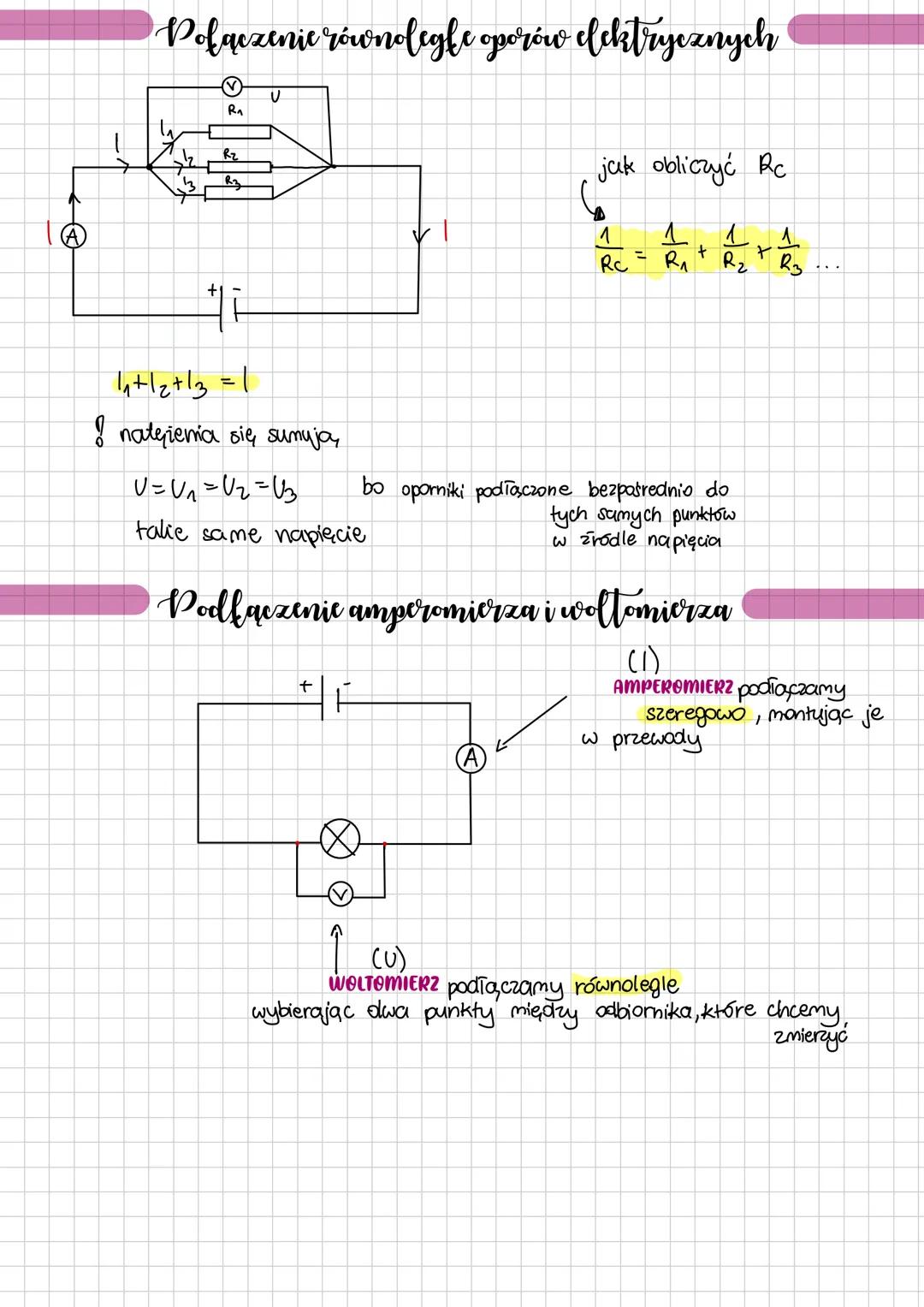

• Połączenie równoległe oporników - całkowity opór obliczamy według wzoru 1/R = 1/R₁ + 1/R₂ + 1/R₃. W tym układzie natężenia prądów się sumują $I = I₁ + I₂ + I₃$, a napięcie na każdym oporniku jest takie samo.

⚡ W połączeniu równoległym oporników całkowity opór zawsze jest mniejszy niż najmniejszy z oporników w układzie!

Mierzenie prądu i napięcia

Prawidłowe podłączenie przyrządów pomiarowych jest kluczowe dla uzyskania dokładnych pomiarów w obwodach elektrycznych:

Amperomierz podłączamy zawsze szeregowo z odbiornikiem. Oznacza to, że musimy przerwać obwód i "wpiąć" amperomierz w przewody, aby cały prąd przepływał przez przyrząd. Amperomierz ma bardzo mały opór wewnętrzny, by nie zakłócać przepływu prądu.

Woltomierz podłączamy równolegle do elementu, którego napięcie chcemy zmierzyć. Wybieramy dwa punkty, między którymi mierzymy różnicę potencjałów. Woltomierz ma bardzo duży opór wewnętrzny, dzięki czemu przez niego płynie minimalny prąd.

W połączeniu równoległym oporników napięcie jest takie samo na wszystkich elementach, natomiast natężenia prądu się sumują. Ta zasada ma ogromne znaczenie w praktyce, zwłaszcza w domowych instalacjach elektrycznych.

💡 Zapamiętaj prostą regułę: amperomierz - szeregowo, woltomierz - równolegle. Odwrotne podłączenie może uszkodzić przyrządy!

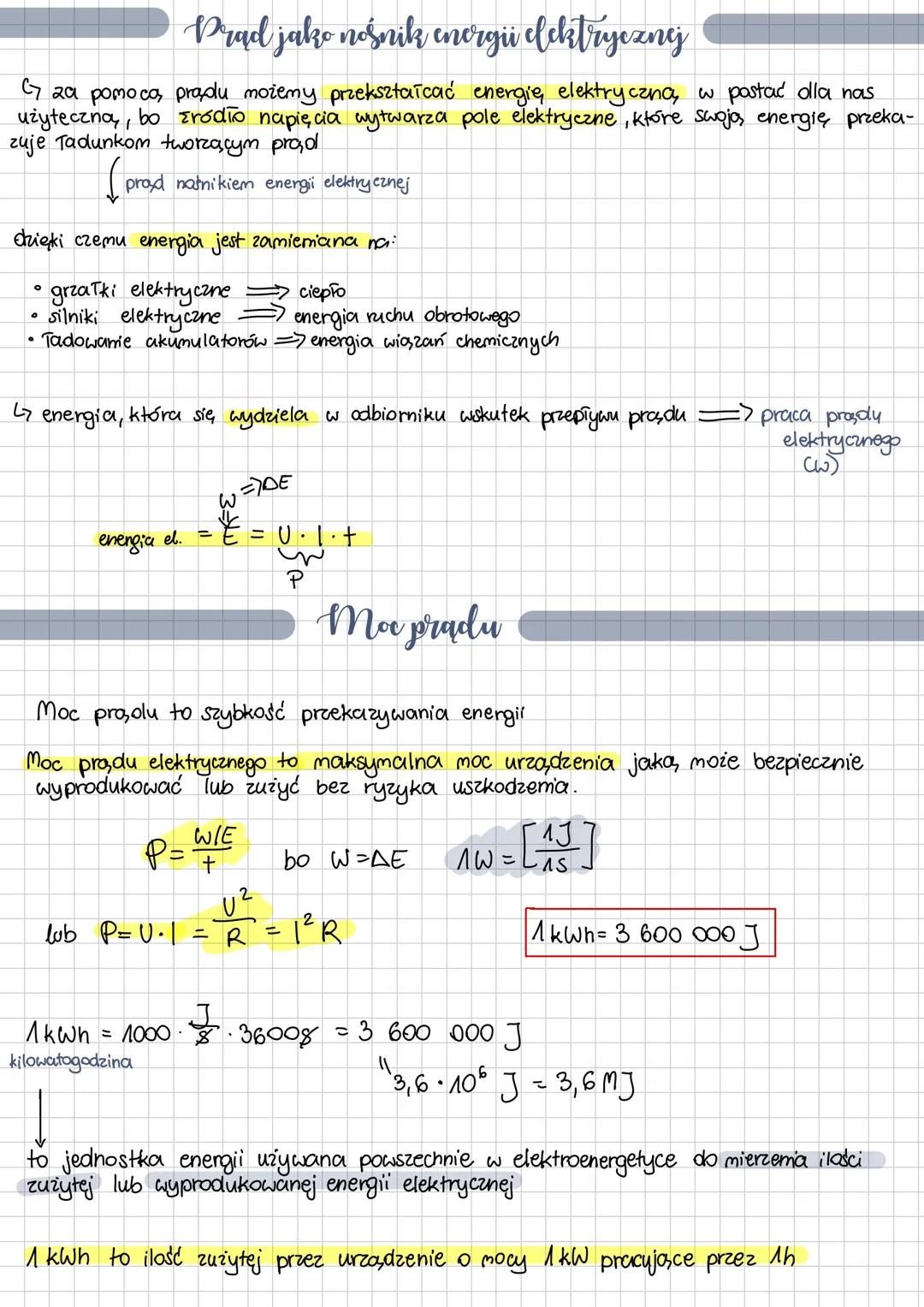

Prąd jako nośnik energii elektrycznej

Prąd elektryczny jest nośnikiem energii, którą możemy wykorzystać na różne sposoby. Źródło napięcia wytwarza pole elektryczne, przekazujące energię ładunkom tworzącym prąd, dzięki czemu energia elektryczna może być zamieniana na inne formy:

• ciepło (grzałki elektryczne)
• energię ruchu (silniki elektryczne)
• energię wiązań chemicznych (ładowanie akumulatorów)

Moc prądu elektrycznego to szybkość przekazywania energii, czyli maksymalna moc, jaką urządzenie może bezpiecznie wyprodukować lub zużyć. Obliczamy ją ze wzorów:

• P = U·I (moc to napięcie razy natężenie)
• P = U²/R
• P = I²·R

W elektroenergetyce często używa się jednostki kilowatogodzina (kWh) do mierzenia zużycia energii elektrycznej. 1 kWh to energia zużyta przez urządzenie o mocy 1 kW pracujące przez 1 godzinę i odpowiada 3,6 miliona dżuli (3,6 MJ).

💡 Wzór E = P·t pozwala łatwo obliczyć, ile energii zużyje dowolne urządzenie elektryczne, jeśli znamy jego moc i czas działania.

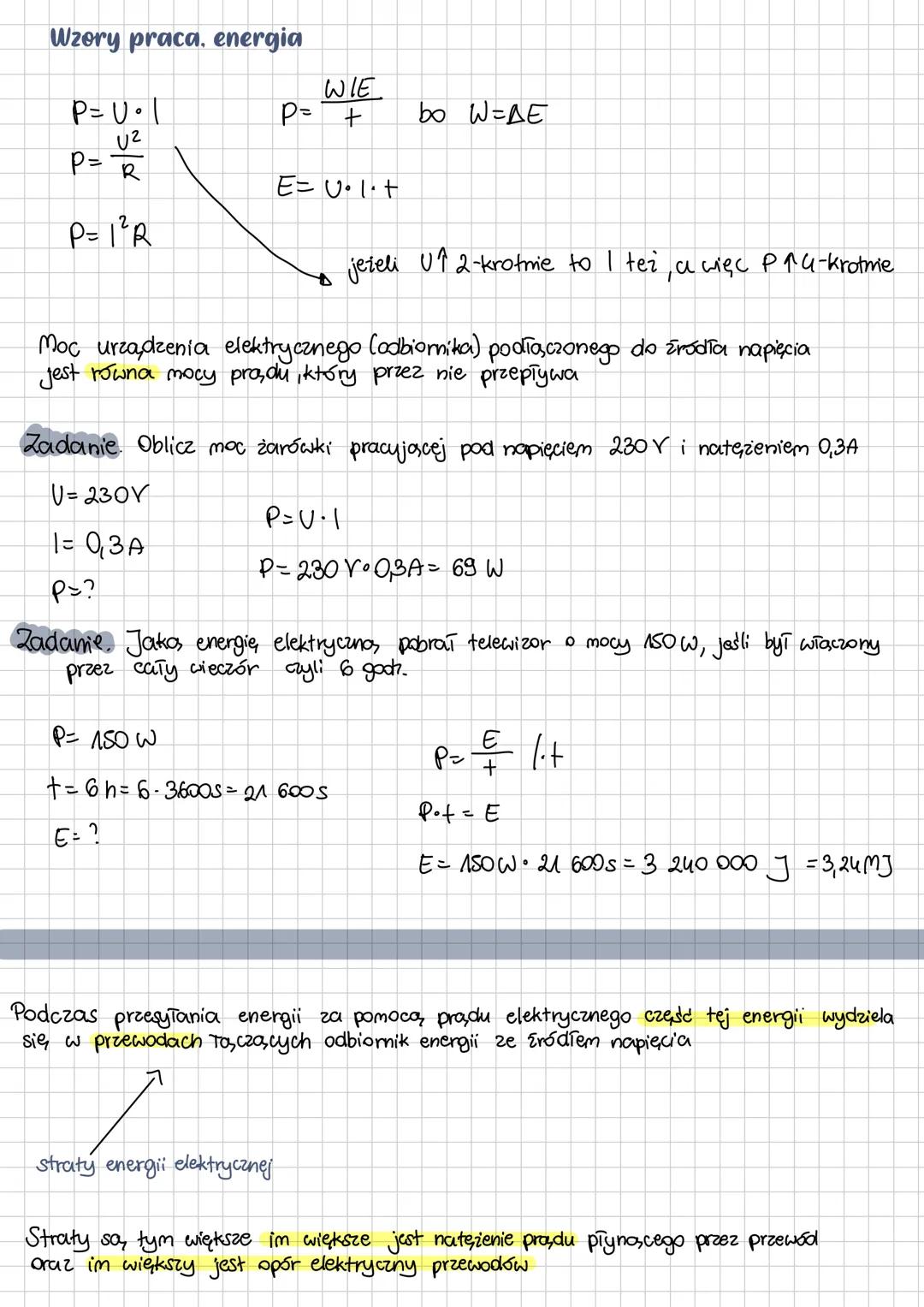

Moc i energia w obwodach elektrycznych

Moc i energia to kluczowe pojęcia w praktycznym wykorzystaniu elektryczności. Najważniejsze wzory to:

• P = U·I (moc to napięcie razy natężenie prądu)
• P = I²·R lub P = U²/R (alternatywne sposoby obliczania mocy)
• E = P·t (energia to moc razy czas pracy)

Moc urządzenia elektrycznego podłączonego do źródła napięcia jest równa mocy prądu, który przez nie przepływa. Kiedy znasz moc urządzenia i czas jego pracy, możesz łatwo obliczyć zużytą energię.

Podczas przesyłania energii elektrycznej część energii wydziela się w przewodach łączących odbiornik ze źródłem - to straty energii elektrycznej. Są one tym większe, im większe jest natężenie prądu oraz opór przewodów. Dlatego przy przesyłaniu energii na duże odległości stosuje się wysokie napięcia, co pozwala zmniejszyć natężenie prądu i zredukować straty.

⚡ Podwojenie napięcia przy stałym oporze powoduje czterokrotny wzrost mocy $P = U²/R$, co pokazuje, jak silnie moc zależy od napięcia.

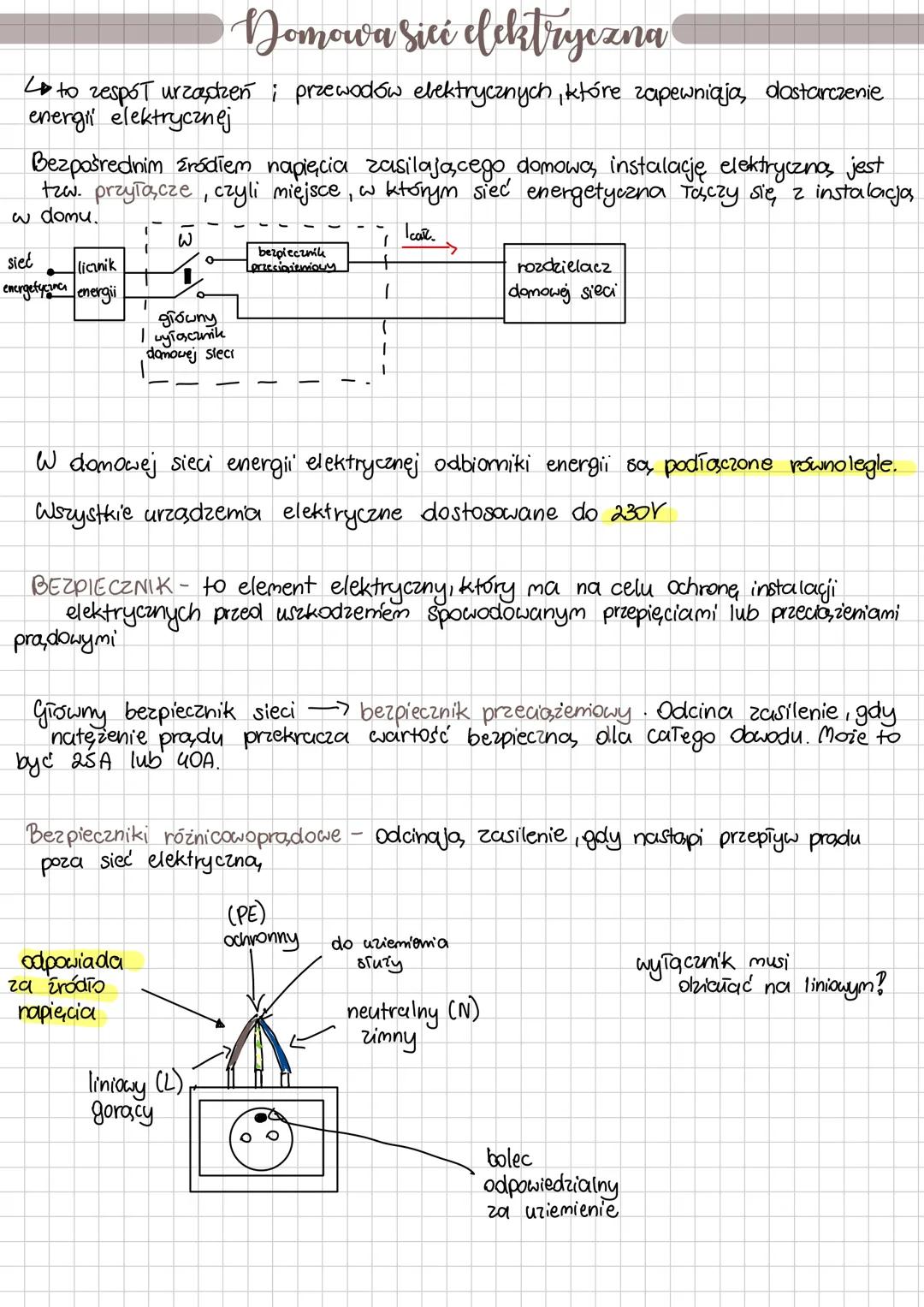

Domowa sieć elektryczna

Domowa sieć elektryczna to zespół urządzeń i przewodów zapewniających dostarczenie energii elektrycznej do sprzętów w domu. Bezpośrednim źródłem napięcia jest przyłącze - miejsce, w którym sieć energetyczna łączy się z instalacją domową.

Kluczowe elementy domowej instalacji to:

• licznik energii
• główny wyłącznik
• bezpieczniki (przeciążeniowe i różnicowoprądowe)
• rozdzielacz energii

W domowej sieci wszystkie urządzenia są podłączone równolegle, co zapewnia każdemu z nich takie samo napięcie (w Polsce standardowo 230V). Dzięki temu awaria jednego urządzenia nie wpływa na pracę pozostałych.

Bezpieczniki chronią instalację przed uszkodzeniem spowodowanym przepięciami lub przeciążeniami prądowymi. Główny bezpiecznik sieci odcina zasilanie, gdy natężenie prądu przekracza bezpieczną wartość (zwykle 25A lub 40A), a bezpieczniki różnicowoprądowe reagują na przepływ prądu poza sieć elektryczną.

💡 W gniazdkach elektrycznych rozróżniamy trzy przewody: liniowy (L, "gorący"), neutralny (N, "zimny") oraz ochronny (PE) odpowiedzialny za uziemienie, który zapewnia bezpieczeństwo użytkowania.

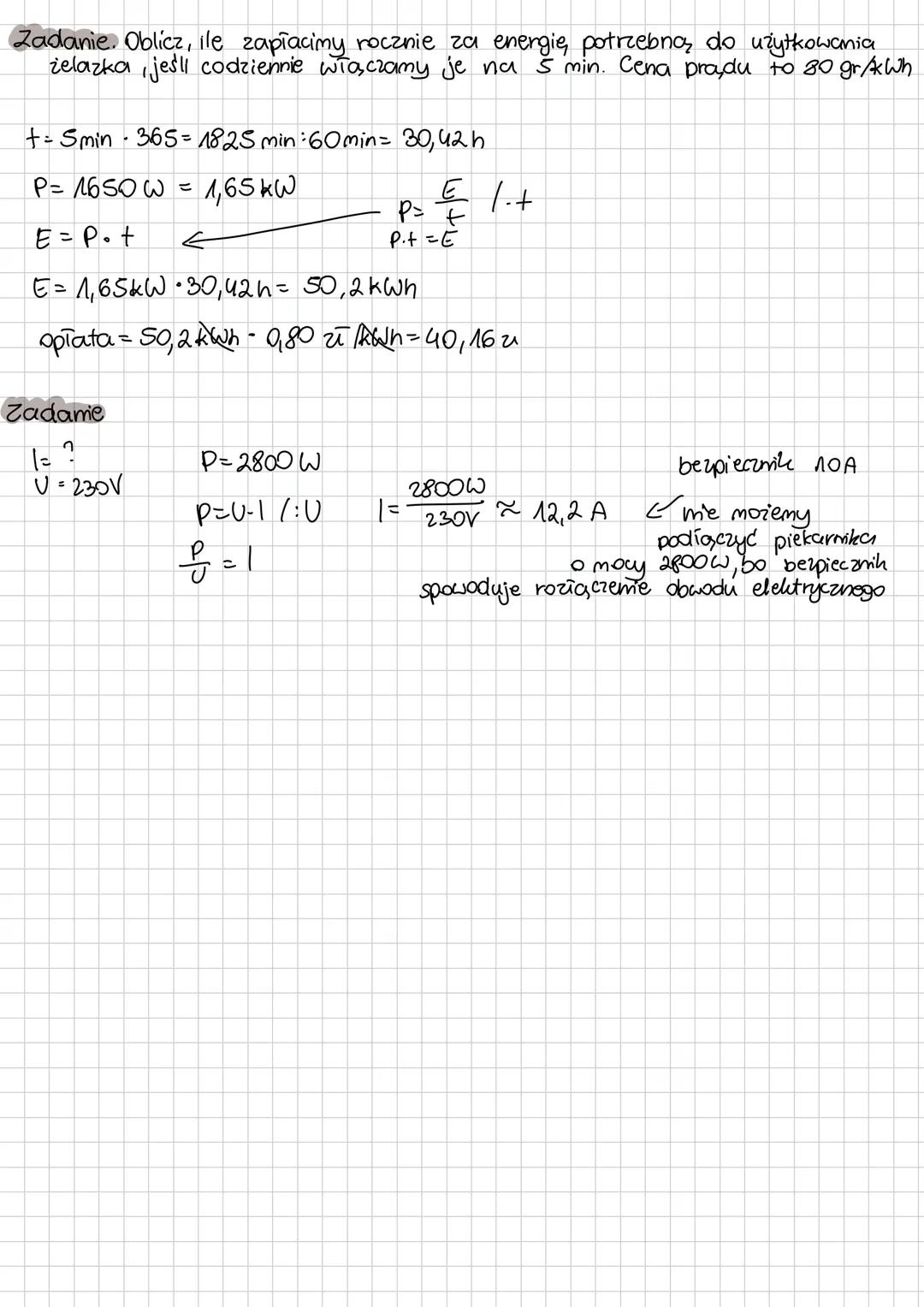

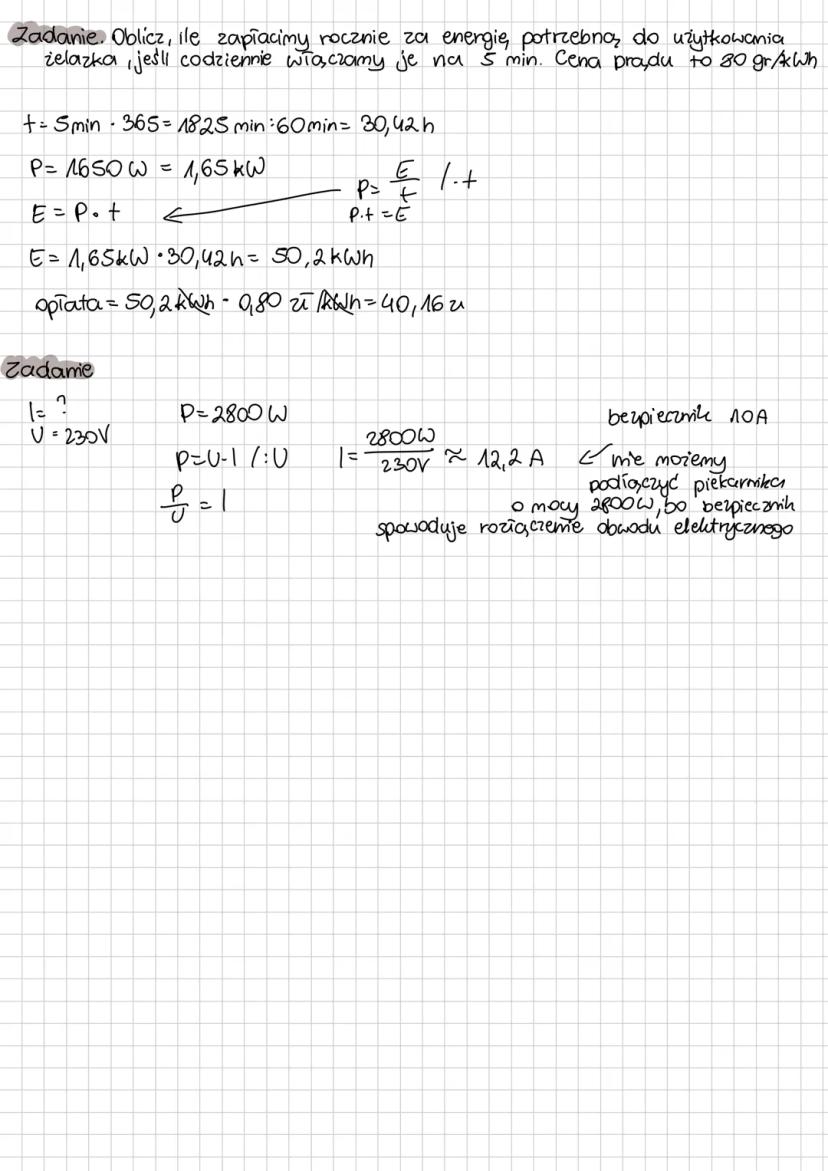

Obliczanie kosztów energii elektrycznej

Umiejętność obliczania kosztów zużycia energii elektrycznej jest niezwykle przydatna w codziennym życiu. Aby obliczyć koszt energii zużywanej przez urządzenie, potrzebujesz znać:

• moc urządzenia (P) w watach lub kilowatach
• czas pracy urządzenia (t) w godzinach
• cenę energii elektrycznej za kilowatogodzinę (kWh)

Najpierw obliczasz zużytą energię: E = P·t (gdzie P jest w kilowatach, a t w godzinach, co daje wynik w kWh). Następnie mnożysz wartość energii przez cenę za kWh, aby uzyskać koszt.

Warto też pamiętać o bezpiecznikach w domowej instalacji. Jeśli moc urządzenia jest zbyt duża, natężenie prądu może przekroczyć wartość, na którą zaprojektowano bezpiecznik, co spowoduje rozłączenie obwodu. Możesz to sprawdzić, dzieląc moc przez napięcie $I = P/U$.

💡 Oszczędzaj energię! Urządzenie o mocy 1650W włączane codziennie na 5 minut przez rok zużywa ponad 50 kWh energii, co kosztuje około 40 zł przy cenie 80 gr/kWh.
