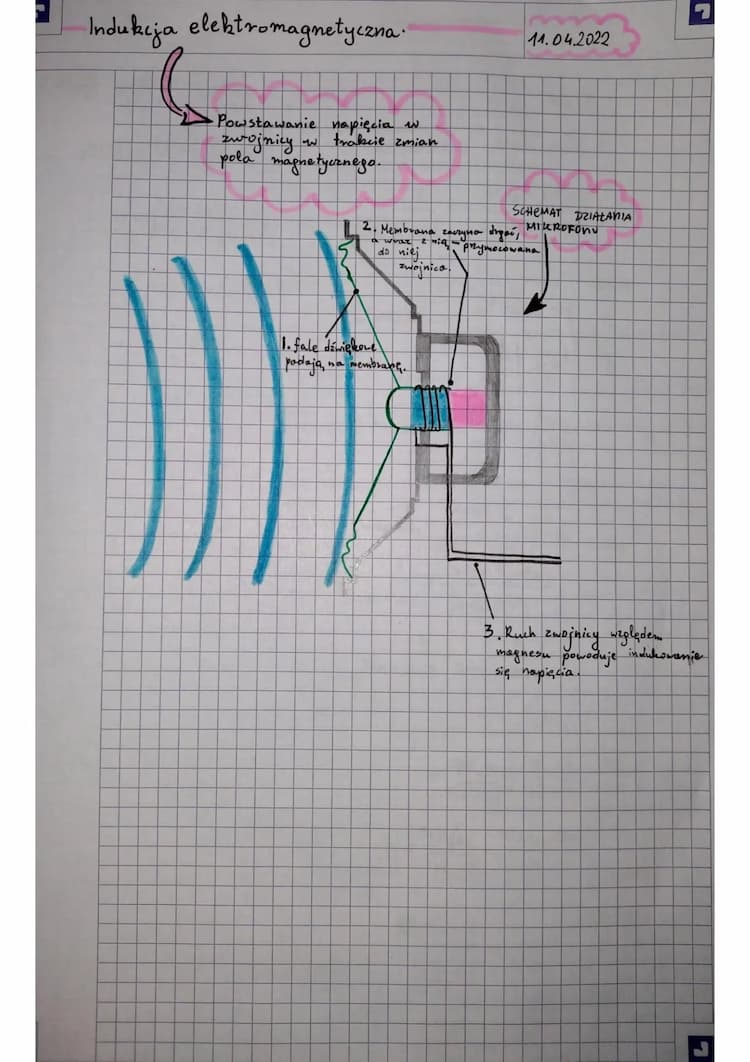

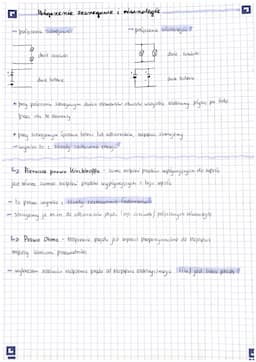

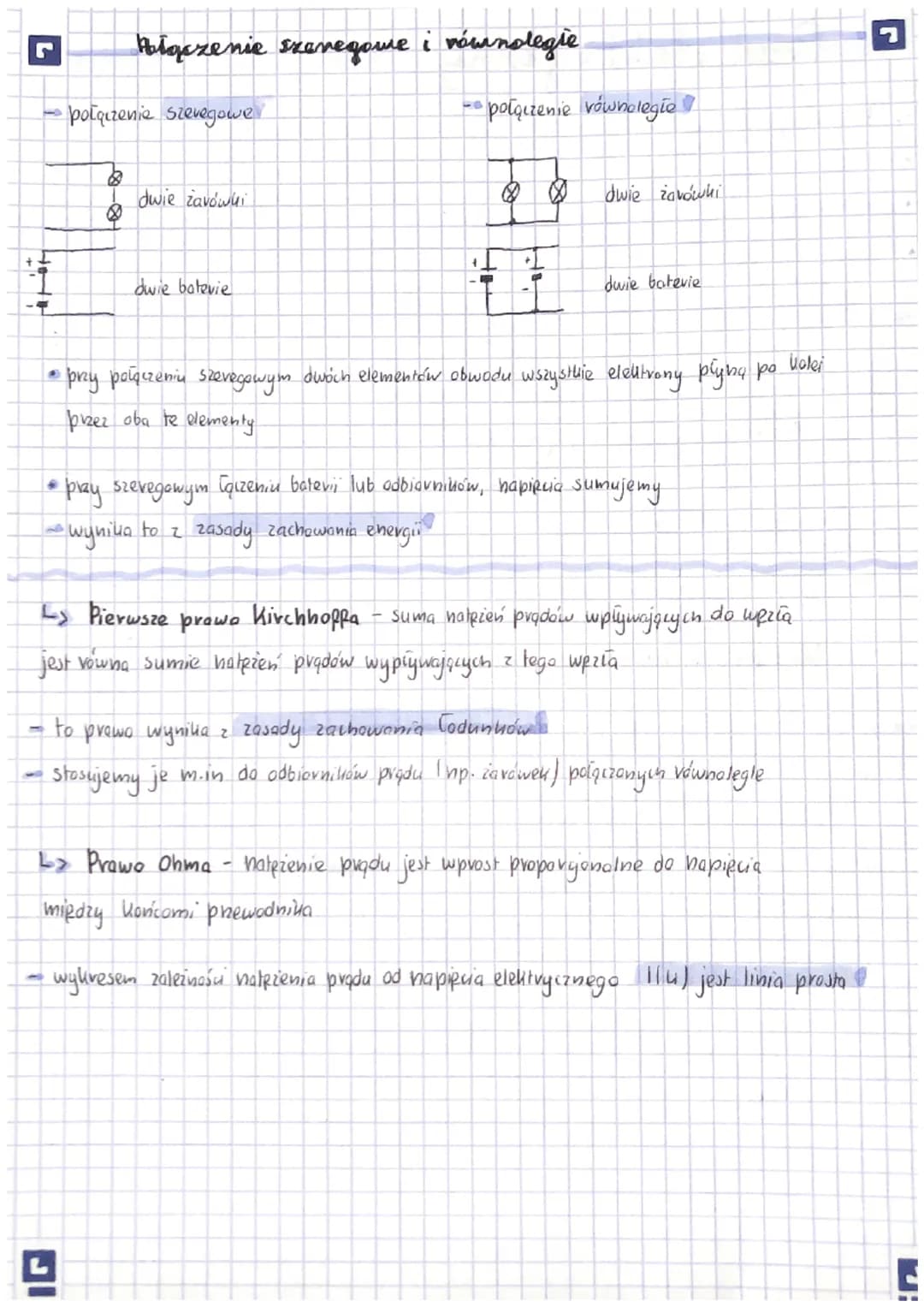

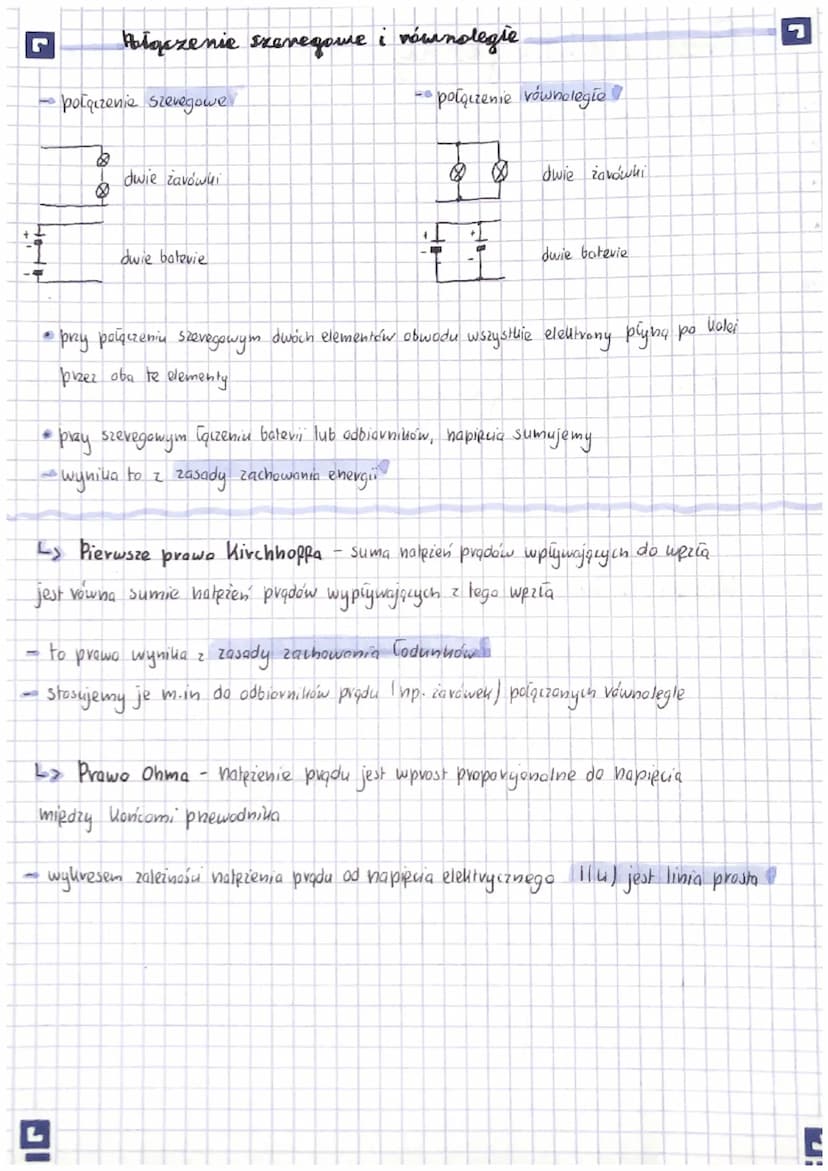

Połączenia szeregowe i równoległe w obwodach elektrycznych

W obwodach elektrycznych elementy mogą być łączone na dwa podstawowe sposoby: szeregowo i równolegle. Każdy z tych sposobów połączenia ma swoje charakterystyczne cechy i zastosowania.

Połączenie szeregowe:

• Wszystkie elektrony przepływają przez każdy element obwodu.
• Napięcia na poszczególnych elementach sumują się.

Połączenie równoległe:

• Prąd rozdziela się między równolegle połączone elementy.
• Napięcie jest takie samo na wszystkich elementach.

Highlight: Przy szeregowym łączeniu baterii lub odbiorników, napięcia sumujemy, co wynika z zasady zachowania energii.

W analizie obwodów elektrycznych kluczowe znaczenie mają prawa Kirchhoffa:

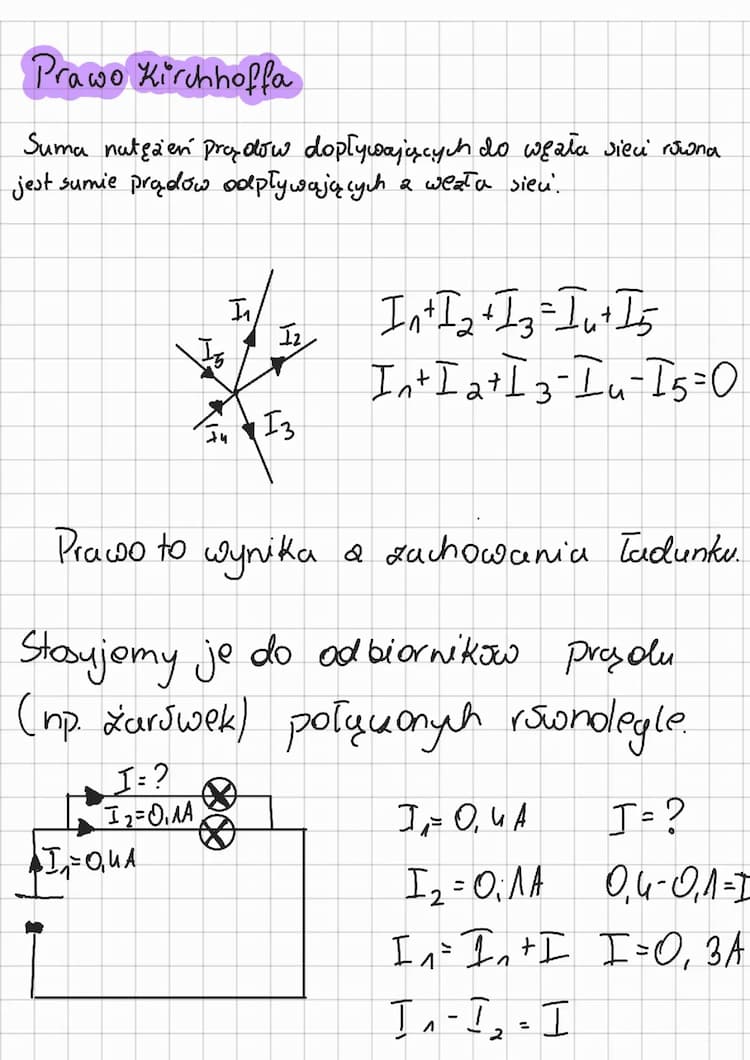

Definition: Pierwsze prawo Kirchhoffa stwierdza, że suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.

To prawo wynika z zasady zachowania ładunków i jest szczególnie przydatne przy analizie odbiorników prądu połączonych równolegle.

Definition: Prawo Ohma mówi, że natężenie prądu jest wprost proporcjonalne do napięcia między końcami przewodnika.

Graficzną reprezentacją prawa Ohma jest linia prosta na wykresie zależności natężenia prądu od napięcia elektrycznego.

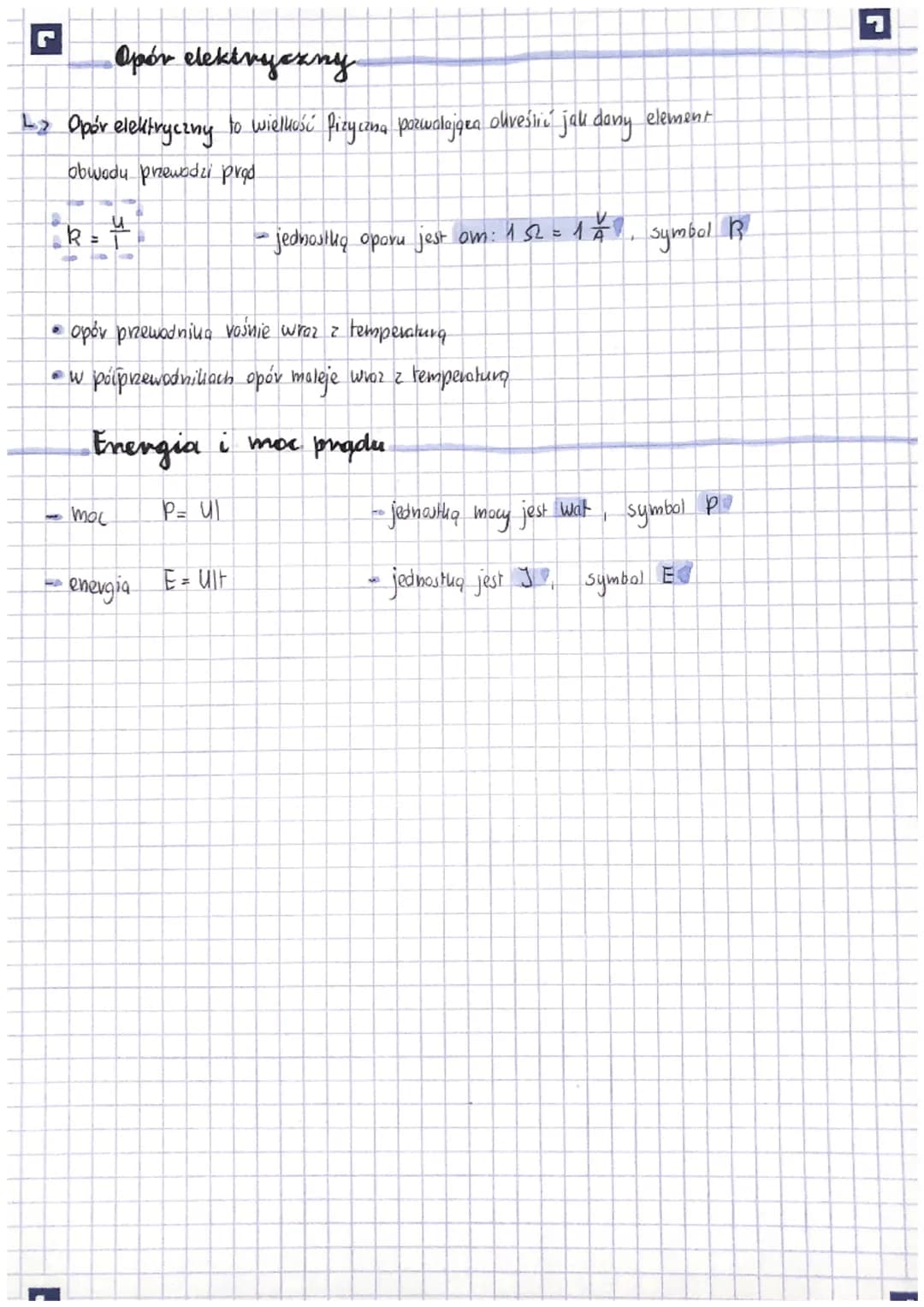

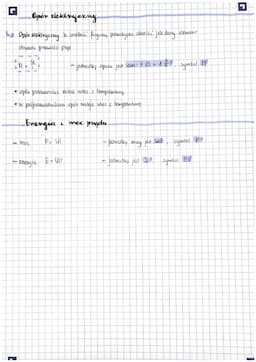

Opór elektryczny, energia i moc prądu

Opór elektryczny to kluczowa wielkość fizyczna w analizie obwodów elektrycznych. Pozwala określić, jak dany element obwodu przewodzi prąd.

Definition: Opór elektryczny to wielkość fizyczna określająca zdolność elementu obwodu do przewodzenia prądu elektrycznego.

Zależność oporu od temperatury różni się dla różnych materiałów:

• W metalach opór rośnie wraz z temperaturą.
• W półprzewodnikach opór maleje wraz ze wzrostem temperatury.

Highlight: Zależność oporu od temperatury dla metali i półprzewodników jest przeciwna, co ma istotne znaczenie w projektowaniu urządzeń elektronicznych.

Energia i moc prądu elektrycznego są ściśle związane z oporem elektrycznym. Kluczowe wzory to:

• Moc prądu: P = UI
• Energia elektryczna: E = UIt

gdzie: P - moc [W] U - napięcie [V] I - natężenie prądu [A] t - czas [s] E - energia [J]

Vocabulary:

• Jednostką oporu jest om (Ω)
• Jednostką mocy jest wat (W)
• Jednostką energii jest dżul (J)

Zrozumienie tych pojęć i zależności jest kluczowe dla analizy i projektowania obwodów elektrycznych oraz urządzeń elektronicznych.

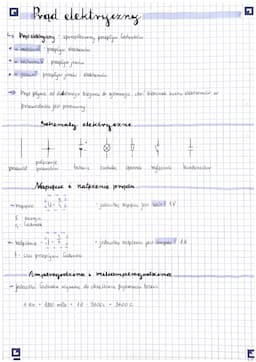

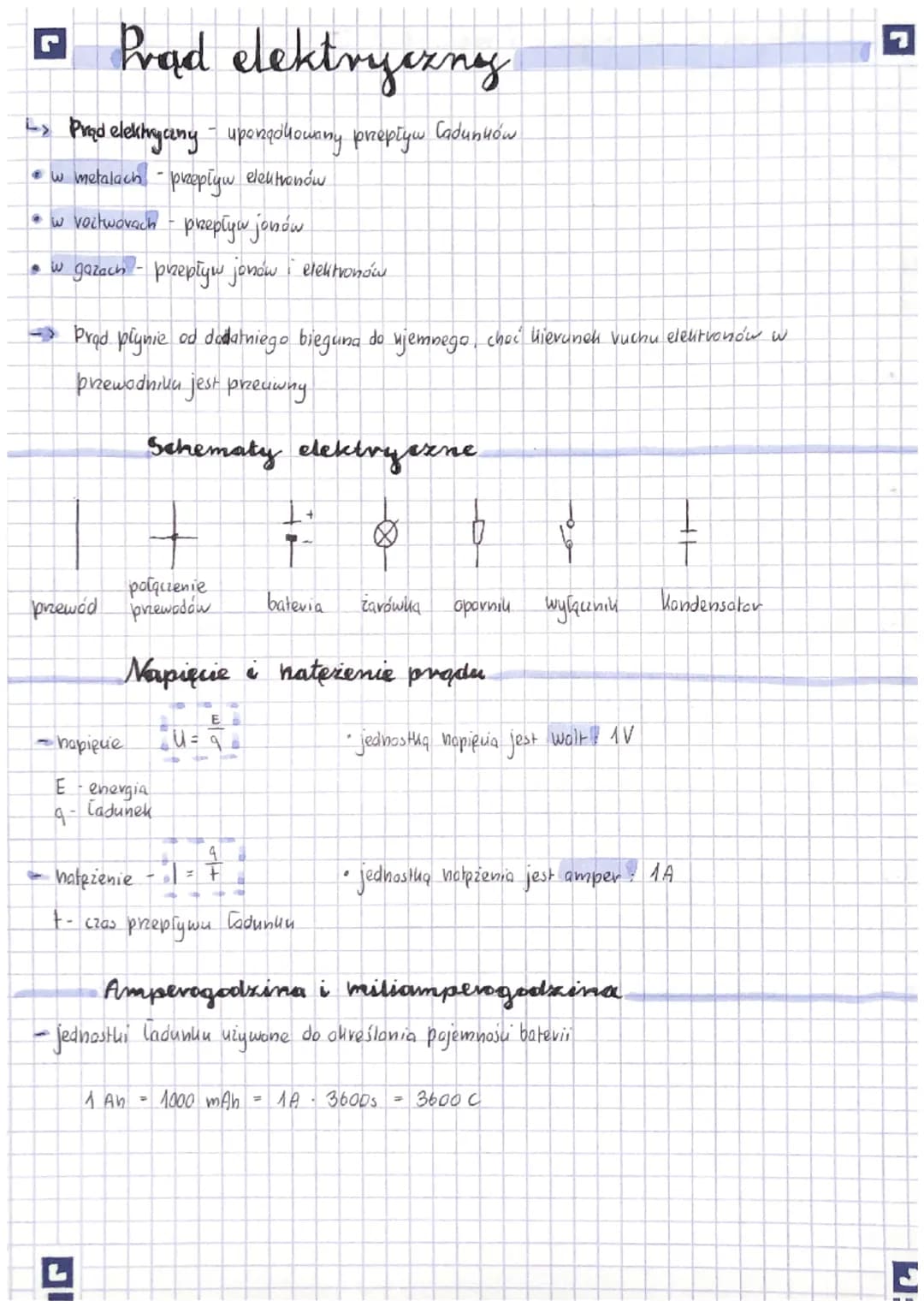

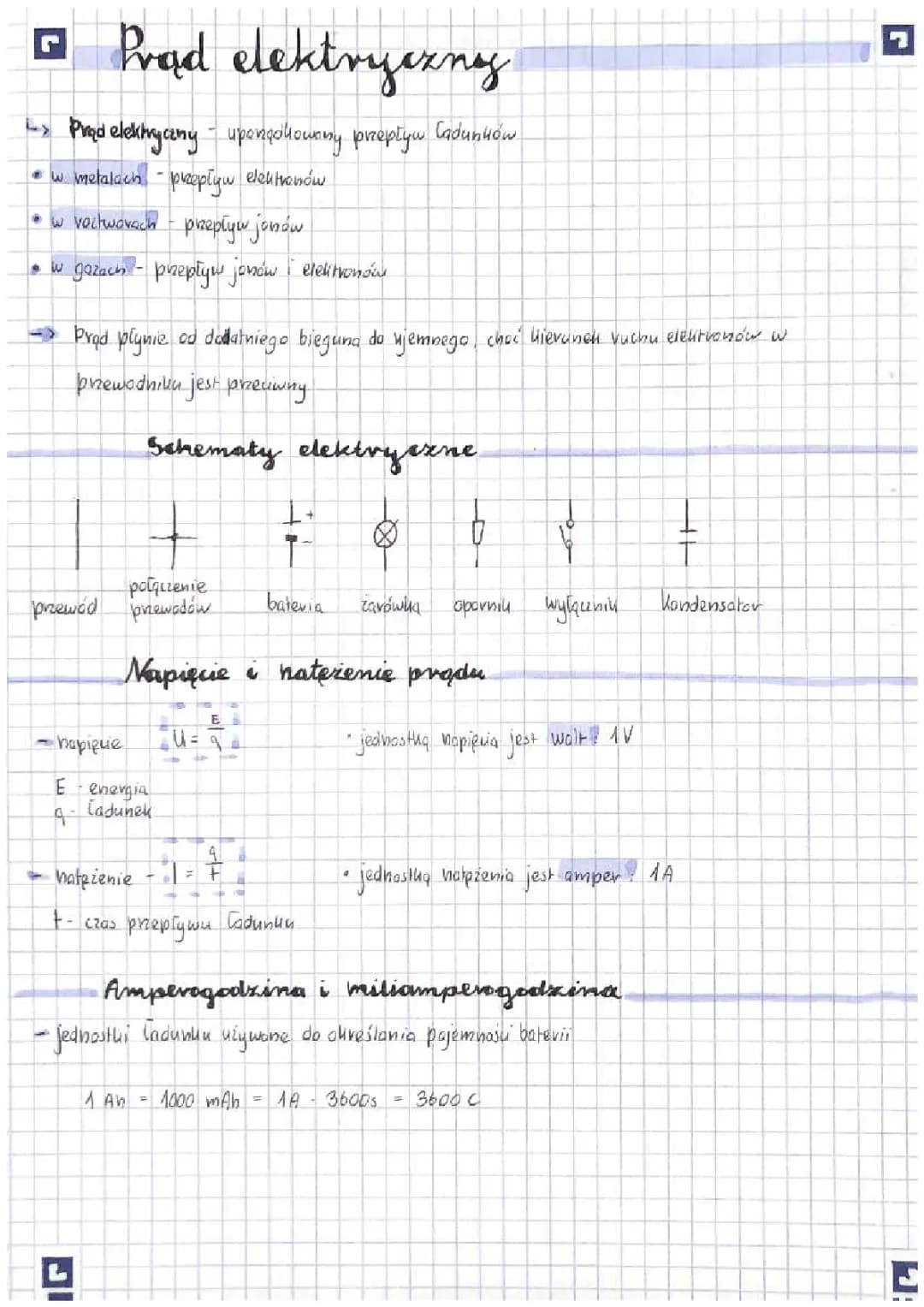

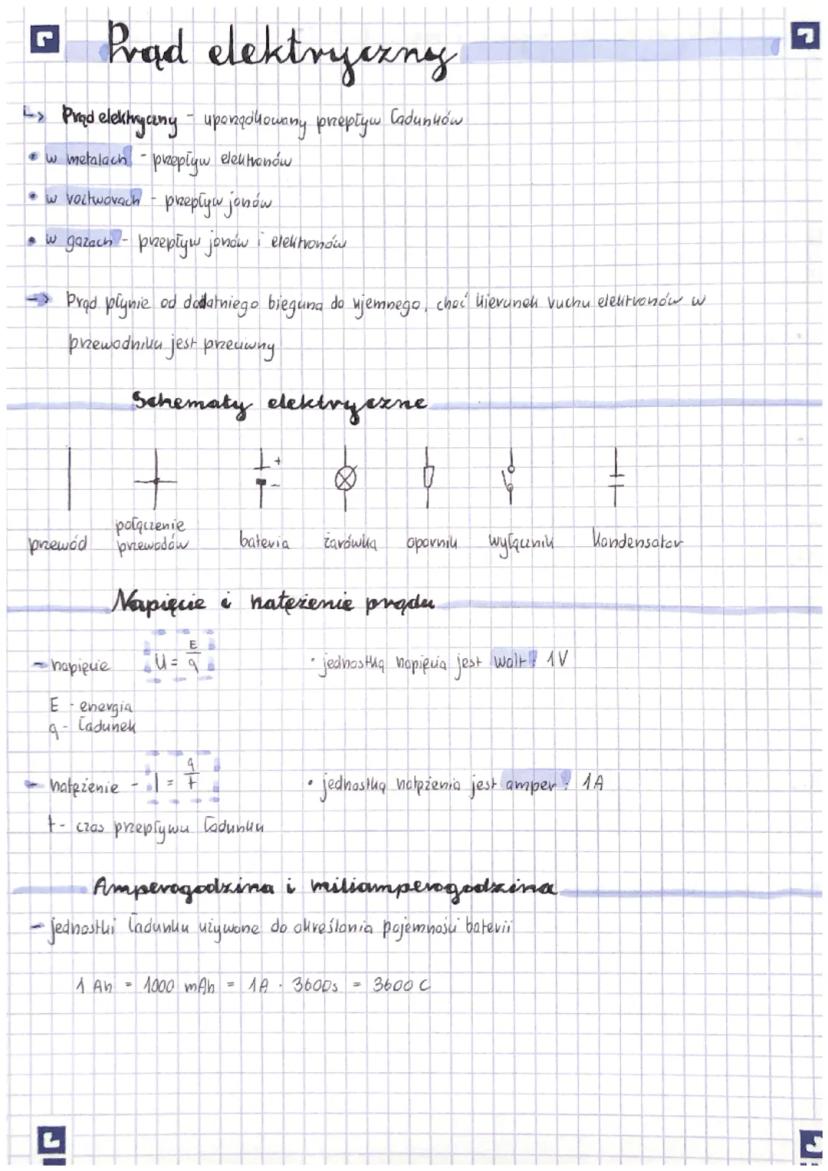

Prąd elektryczny i jego podstawowe pojęcia

Przepływ prądu w gazach i innych środowiskach jest kluczowym zagadnieniem w elektryczności. W metalach prąd elektryczny to przepływ elektronów, w roztworach - jonów, a w gazach - przepływ jonów i elektronów. Mimo że elektrony poruszają się od bieguna ujemnego do dodatniego, umowny kierunek prądu jest przeciwny.

Definicja: Prąd elektryczny to uporządkowany przepływ ładunków elektrycznych.

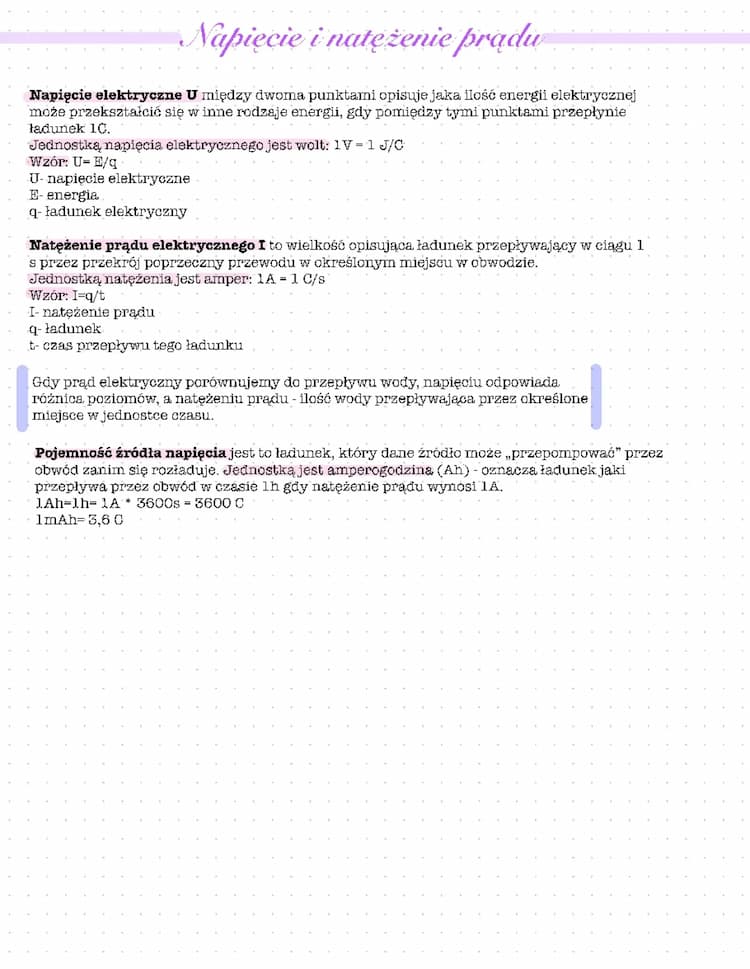

Schematy elektryczne przedstawiają elementy obwodu za pomocą symboli, takich jak bateria, żarówka czy opornik. Kluczowe wielkości fizyczne związane z prądem to:

• Natężenie prądu (I) - mierzone w amperach (A)
• Napięcie (U) - mierzone w woltach (V)
• Ładunek elektryczny (Q) - mierzony w kulombach (C)

Vocabulary: Amperogodzina (Ah) i miliamperogodzina (mAh) to jednostki ładunku używane do określania pojemności baterii.

Example: 1000 mAh = 1 A · 3600 s = 3600 C

Te podstawowe pojęcia są niezbędne do zrozumienia bardziej złożonych zagadnień związanych z elektrycznością i obwodami elektrycznymi.
