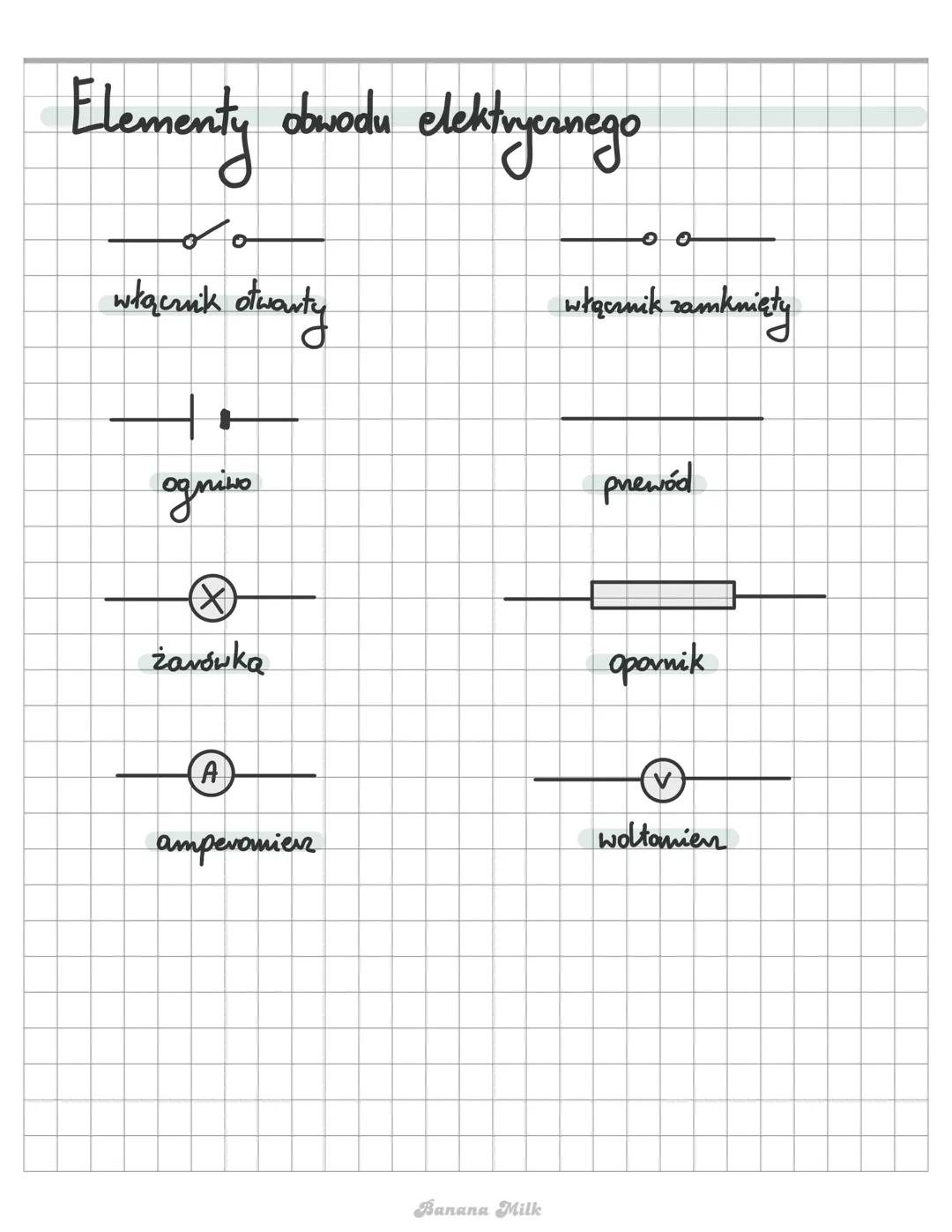

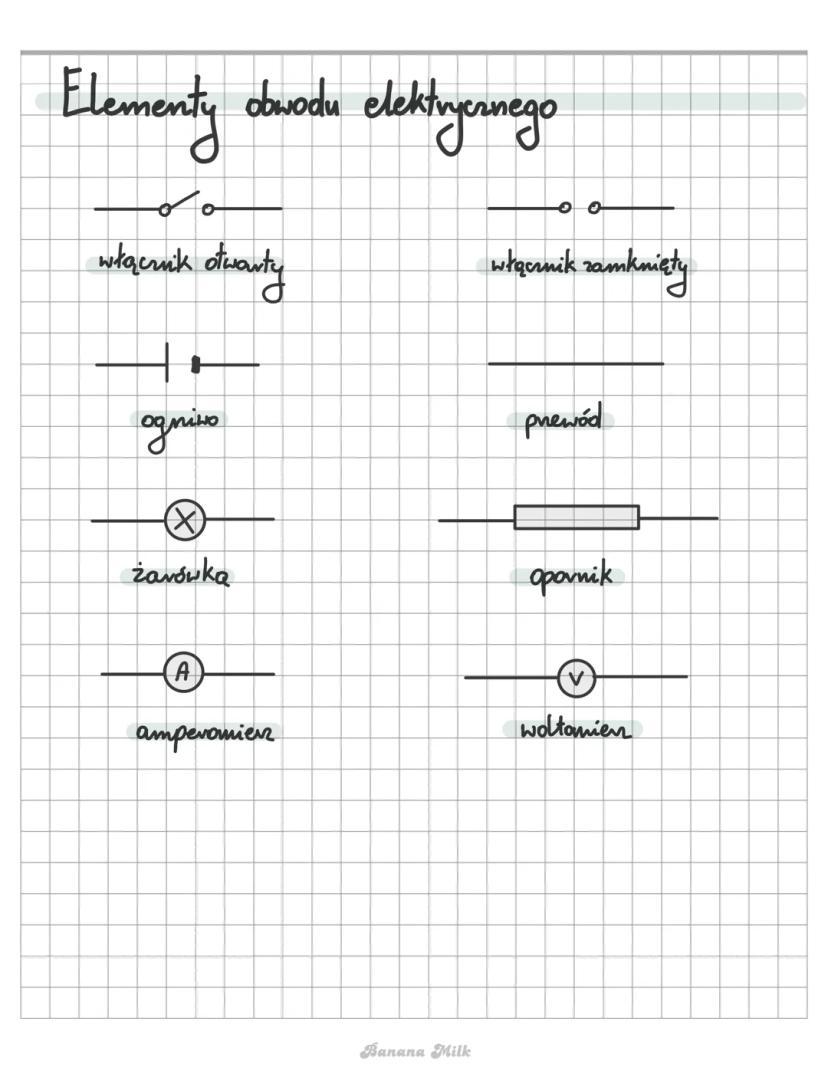

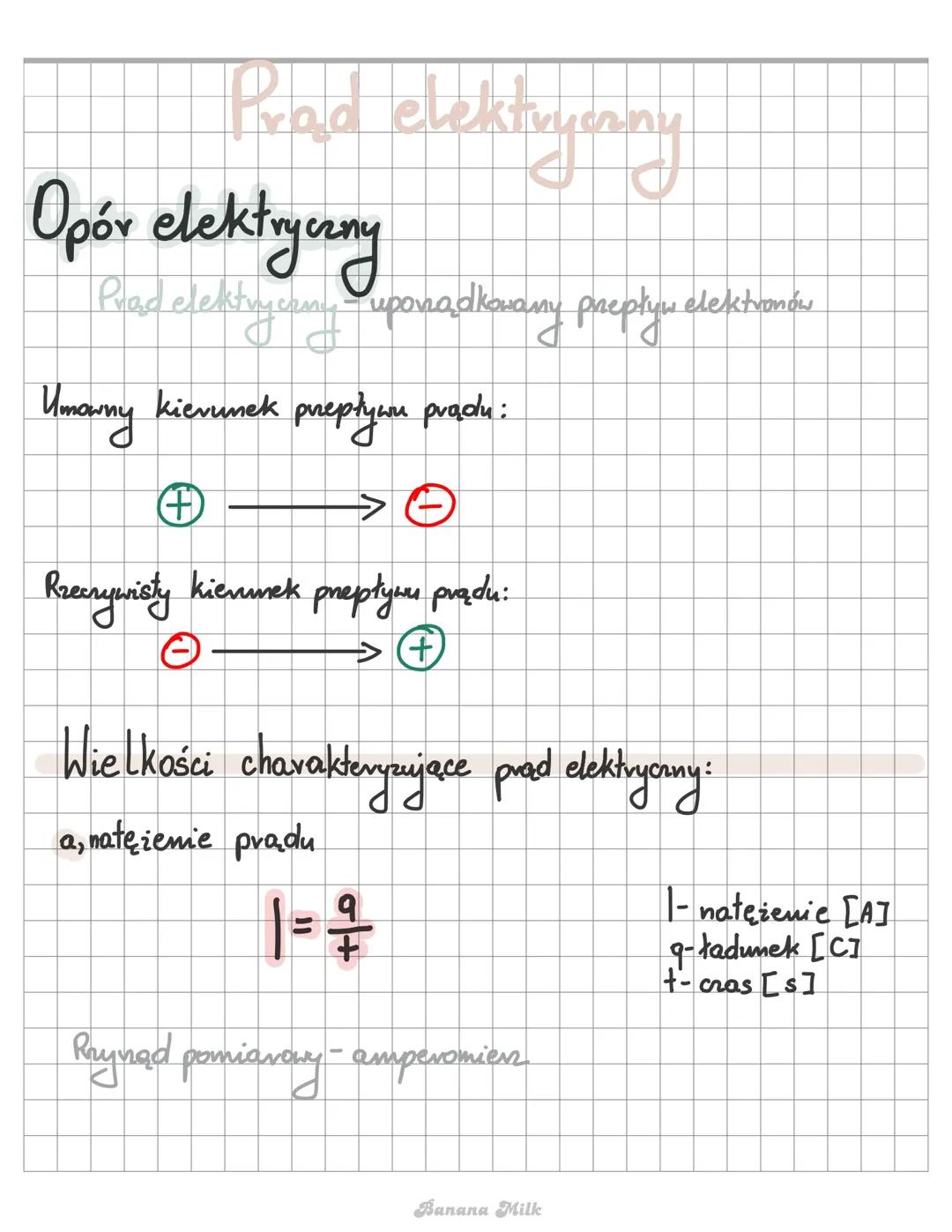

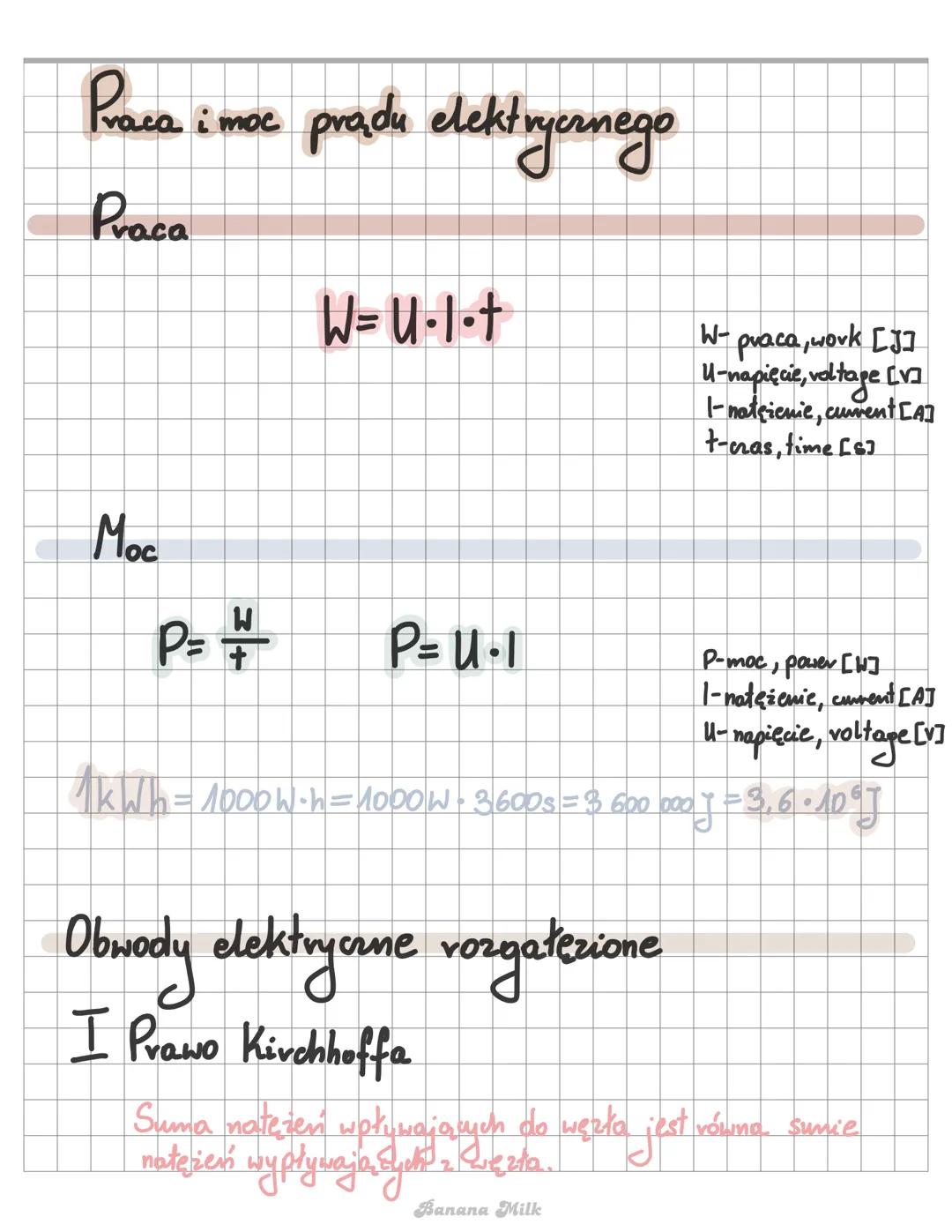

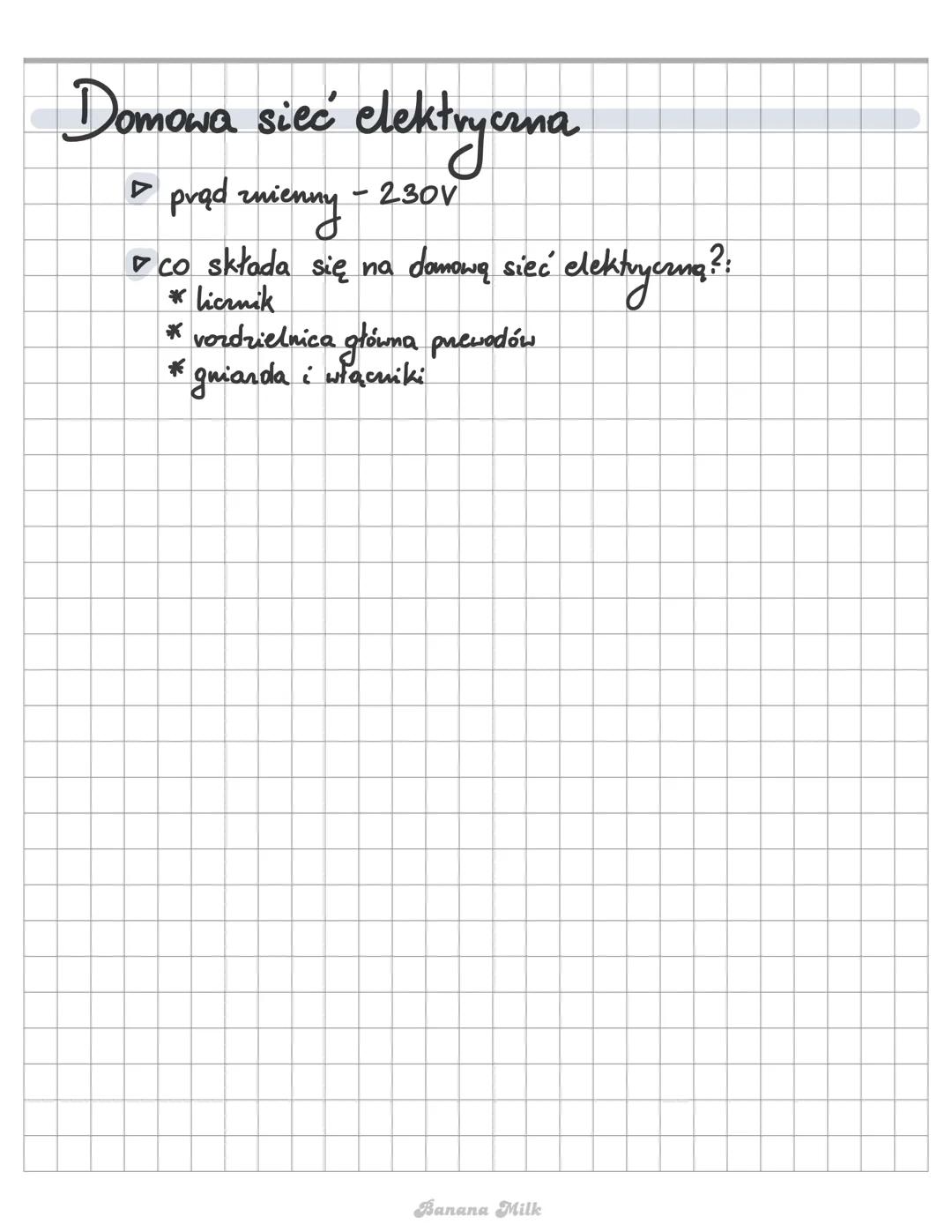

Elementy obwodu elektrycznego
W schematach obwodów elektrycznych używamy symboli reprezentujących różne elementy. Musisz znać przynajmniej te podstawowe, by poprawnie rysować i interpretować schematy.

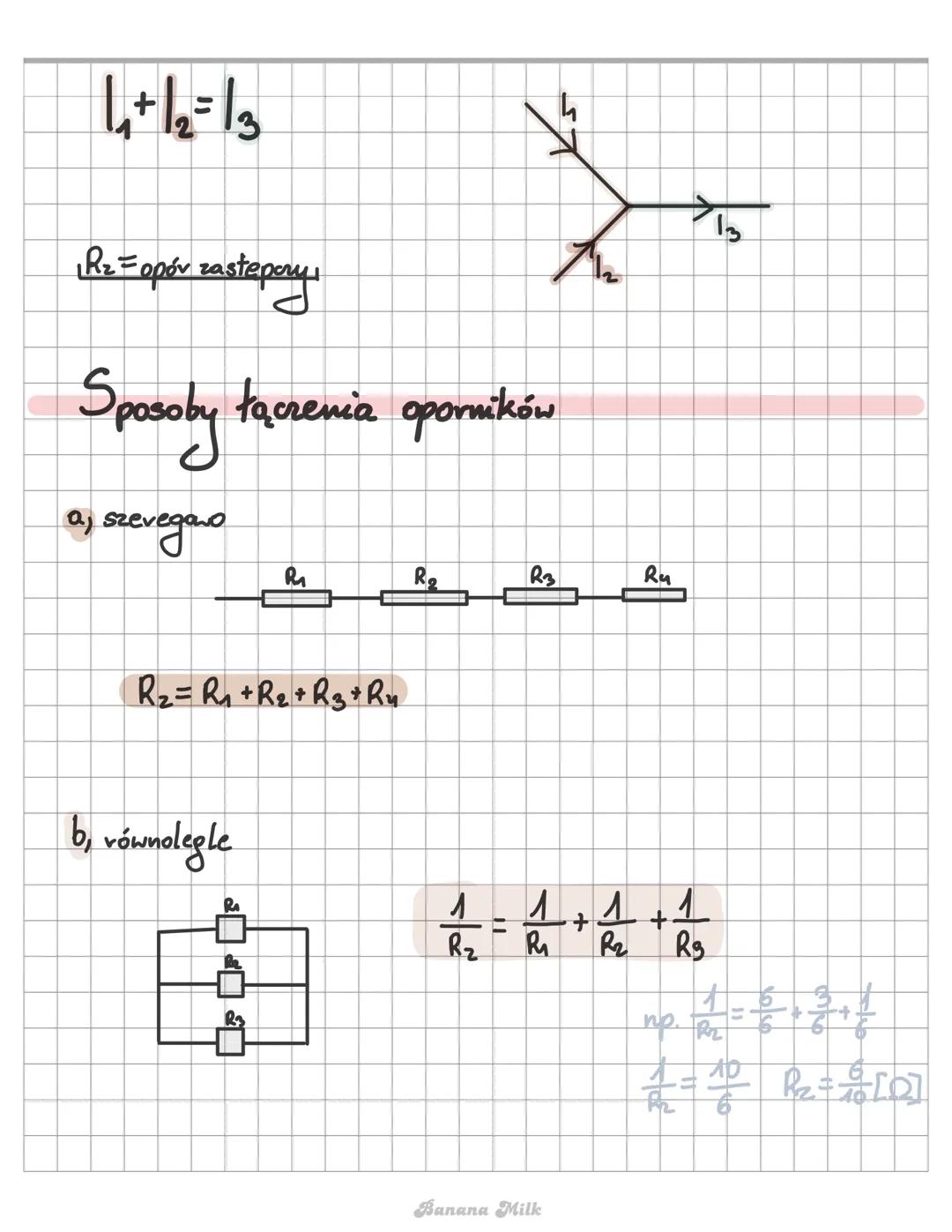

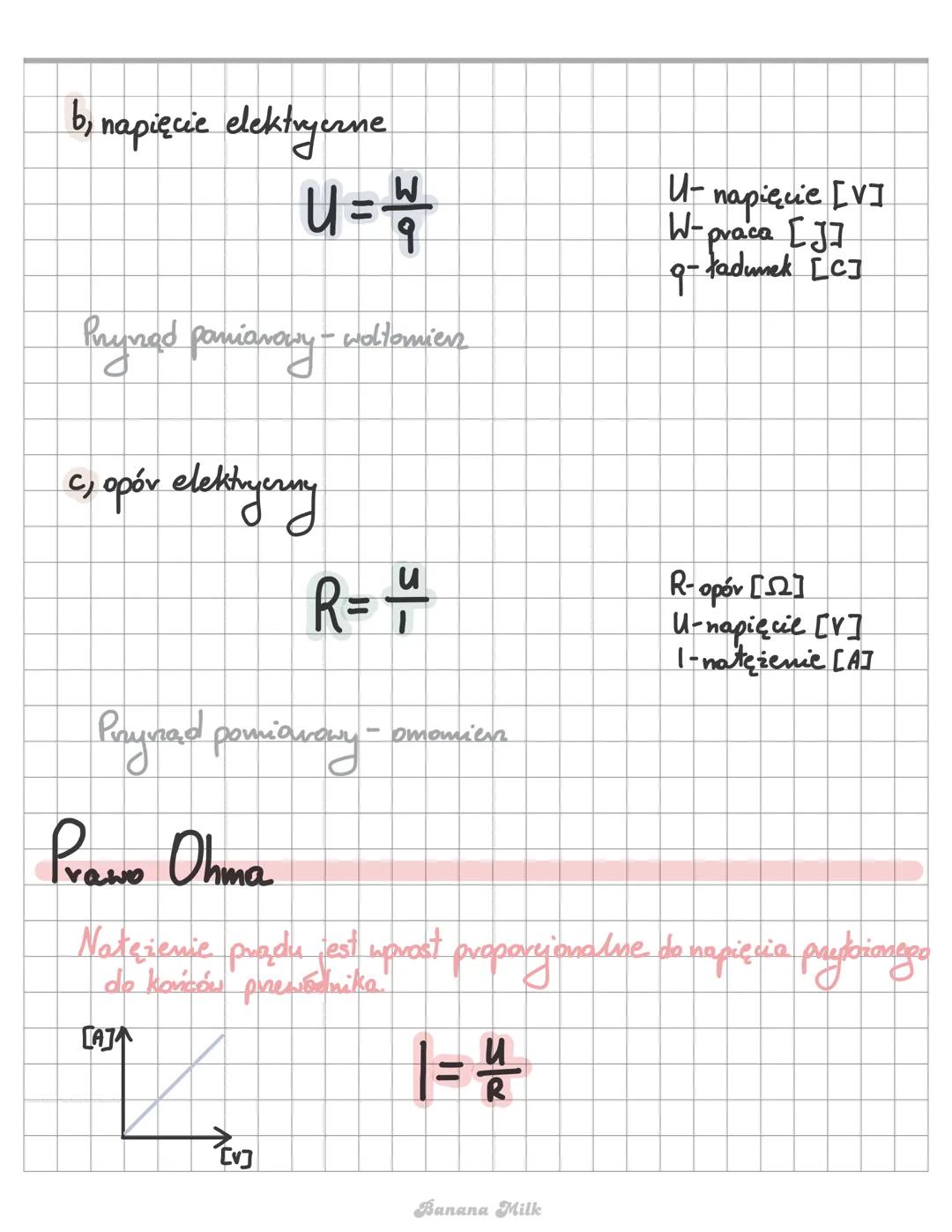

Do najważniejszych elementów obwodu należą: źródło prądu (ogniwo), przewody, włączniki (otwarte i zamknięte), odbiorniki energii (np. żarówka), oporniki, a także przyrządy pomiarowe - amperomierz (oznaczany literą A) i woltomierz (oznaczany literą V).
Pamiętaj, że włącznik zamknięty umożliwia przepływ prądu, a otwarty przerywa obwód. Różnica w symbolach jest subtelna, ale bardzo istotna podczas analizy schematów.
⚠️ Uwaga: Amperomierz zawsze łączymy szeregowo (w linii z przewodem), a woltomierz równolegle (między punktami, których różnicę potencjałów chcemy zmierzyć)!
