Transformatory i ich zastosowanie

Transformatory są kluczowymi urządzeniami wykorzystującymi zjawisko indukcji elektromagnetycznej do zmiany napięcia prądu przemiennego.

Definition: Transformator to urządzenie elektryczne służące do zmiany wartości napięcia prądu przemiennego przy zachowaniu jego częstotliwości.

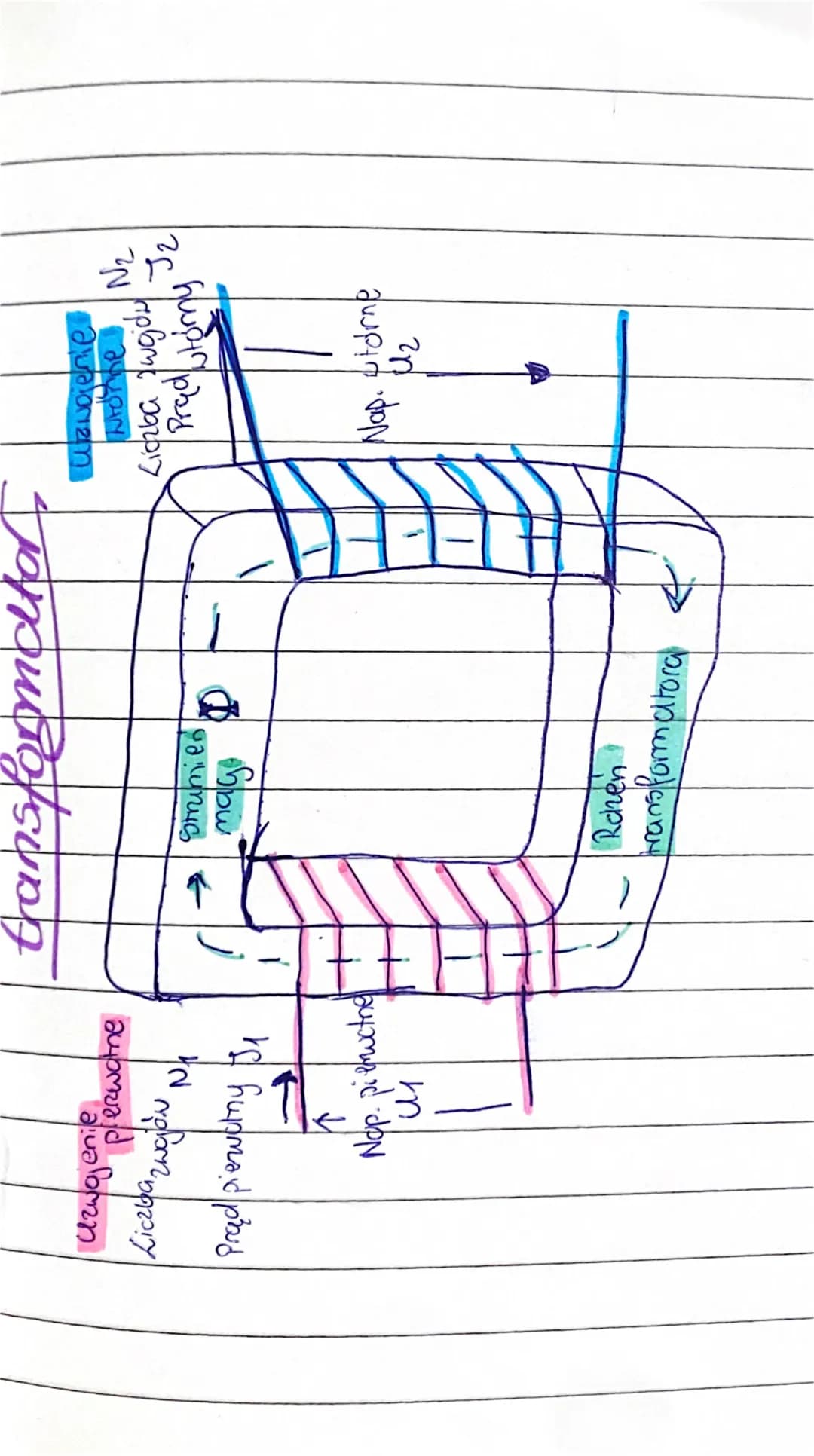

Budowa transformatora obejmuje:

1. Rdzeń ferromagnetyczny
2. Uzwojenie pierwotne
3. Uzwojenie wtórne

Zasada działania transformatora opiera się na indukcji elektromagnetycznej:

1. Prąd przemienny w uzwojeniu pierwotnym wytwarza zmienne pole magnetyczne w rdzeniu.
2. Zmienne pole magnetyczne indukuje napięcie w uzwojeniu wtórnym.

Vocabulary: Przekładnia transformatora to stosunek liczby zwojów uzwojenia wtórnego do pierwotnego: n = N₂/N₁ = U₂/U₁

Zastosowanie transformatora jest szerokie, m.in.:

• W sieciach energetycznych do przesyłu energii na duże odległości
• W urządzeniach elektronicznych do dostosowania napięcia
• W spawarkach elektrycznych

Example: Transformator zastosowanie w domu obejmuje ładowarki do telefonów, zasilacze do laptopów czy dzwonki do drzwi.

Rodzaje transformatorów obejmują transformatory podwyższające napięcie (step-up) i obniżające napięcie (step-down), a także autotransformatory i transformatory separacyjne.

Highlight: Zrozumienie zjawiska indukcji elektromagnetycznej i zasady działania transformatorów jest kluczowe dla rozwoju nowoczesnych technologii elektrycznych i elektronicznych.

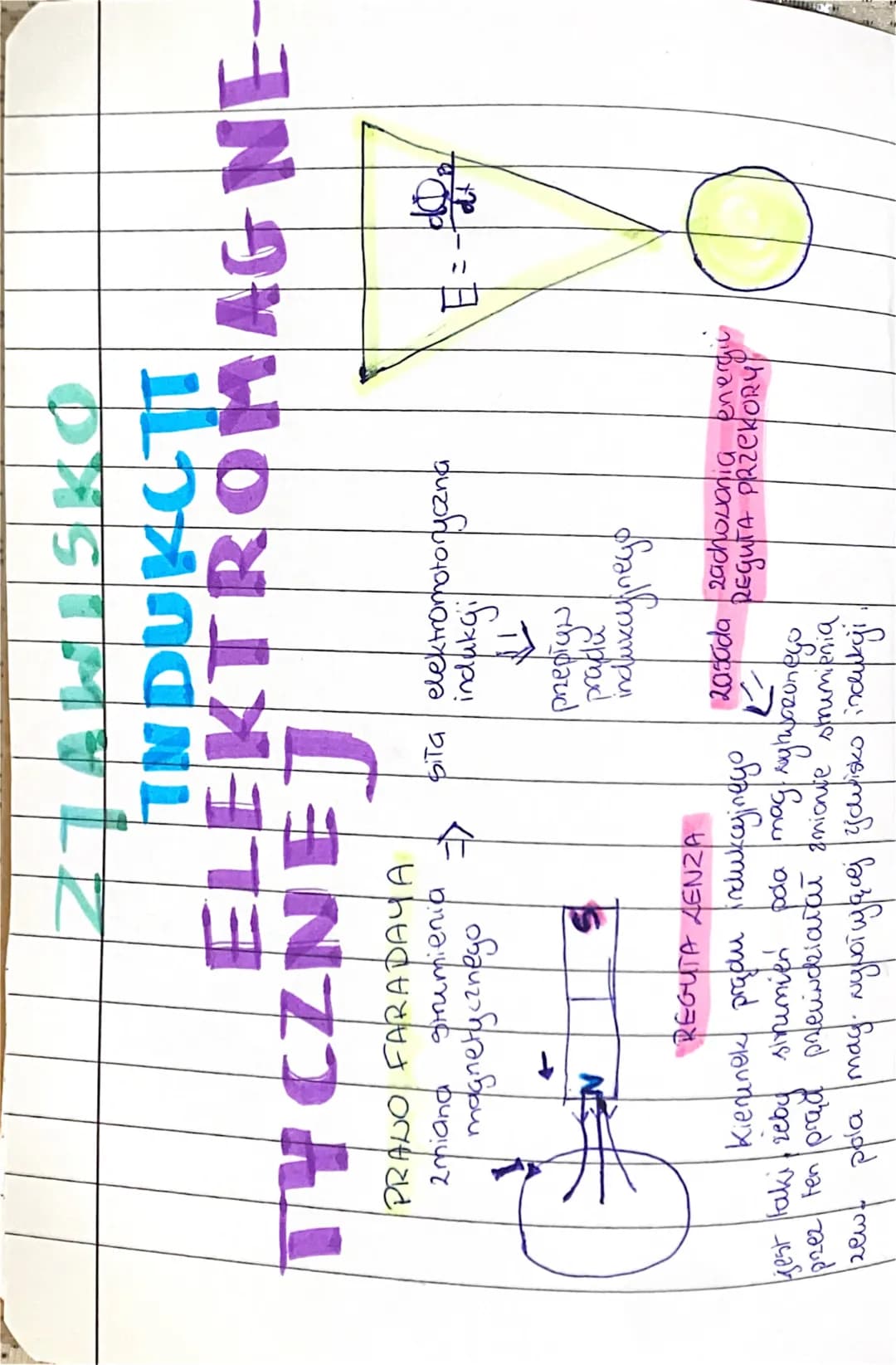

Prawo Faradaya i reguła Lenza

Zjawisko indukcji elektromagnetycznej to fundamentalne prawo elektromagnetyzmu odkryte przez Michaela Faradaya. Opisuje ono powstawanie siły elektromotorycznej w przewodniku, gdy zmienia się strumień pola magnetycznego przechodzącego przez ten przewodnik.

Definition: Indukcja elektromagnetyczna to zjawisko powstawania siły elektromotorycznej w przewodniku na skutek zmian pola magnetycznego.

Prawo Faradaya matematycznie wyraża się wzorem:

Vocabulary: ε = -dΦ/dt, gdzie ε to siła elektromotoryczna indukcji, a dΦ/dt to szybkość zmiany strumienia magnetycznego.

Reguła Lenza jest kluczowym uzupełnieniem prawa Faradaya. Określa ona kierunek prądu indukcyjnego:

Quote: "Kierunek prądu indukcyjnego jest taki, żeby strumień pola magnetycznego wytworzonego przez ten prąd przeciwdziałał zmianie strumienia zewnętrznego pola magnetycznego wywołującej zjawisko indukcji."

Ta reguła jest bezpośrednim wynikiem zasady zachowania energii i często nazywana jest "regułą przekory".

Example: Gdy zbliżamy magnes do cewki, pole magnetyczne indukuje w niej prąd, który wytwarza pole magnetyczne przeciwdziałające zbliżaniu magnesu.

Indukcja elektromagnetyczna wzory są podstawą wielu zastosowań w technice, takich jak transformatory, generatory czy silniki elektryczne.
