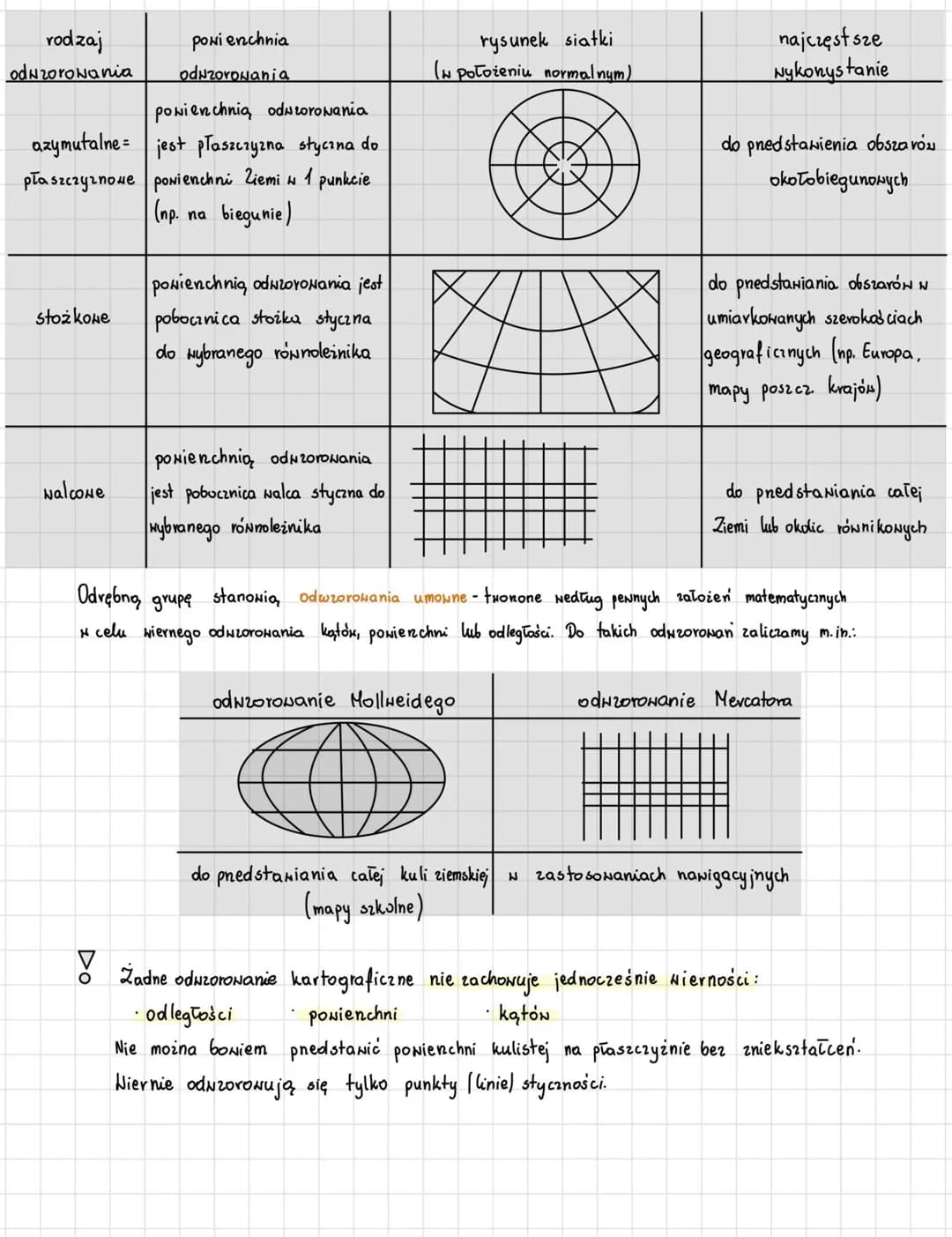

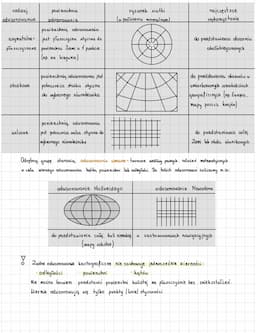

Rodzaje odwzorowań kartograficznych

Odwzorowania kartograficzne różnią się w zależności od powierzchni, na którą przenoszona jest siatka geograficzna. Wyróżniamy trzy główne typy:

Odwzorowania azymutalne (płaszczyznowe) wykorzystują płaszczyznę styczną do powierzchni Ziemi w jednym punkcie (np. na biegunie). Siatka przybiera kształt koncentrycznych okręgów przeciętych promieniami. Są idealne do przedstawiania obszarów okołobiegunowych, gdzie zniekształcenia są najmniejsze.

W odwzorowaniach stożkowych powierzchnią odwzorowania jest pobocznica stożka styczna do wybranego równoleżnika. Południki biegną promieniście, a równoleżniki tworzą łuki. Najczęściej używa się ich do map obszarów w umiarkowanych szerokościach geograficznych, jak Europa czy mapy poszczególnych krajów.

Odwzorowania walcowe wykorzystują pobocznicę walca styczną do równika lub innego wybranego równoleżnika. Siatka ma kształt prostokątów. Sprawdzają się przy przedstawianiu całej Ziemi lub obszarów równikowych.

📌 Ciekawostka: Odwzorowanie Merkatora (walcowe) jest powszechnie stosowane w nawigacji morskiej i lotniczej, ponieważ linie stałego kursu (loksodroma) są na nim liniami prostymi!

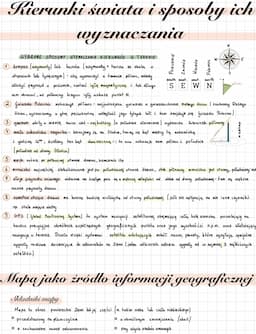

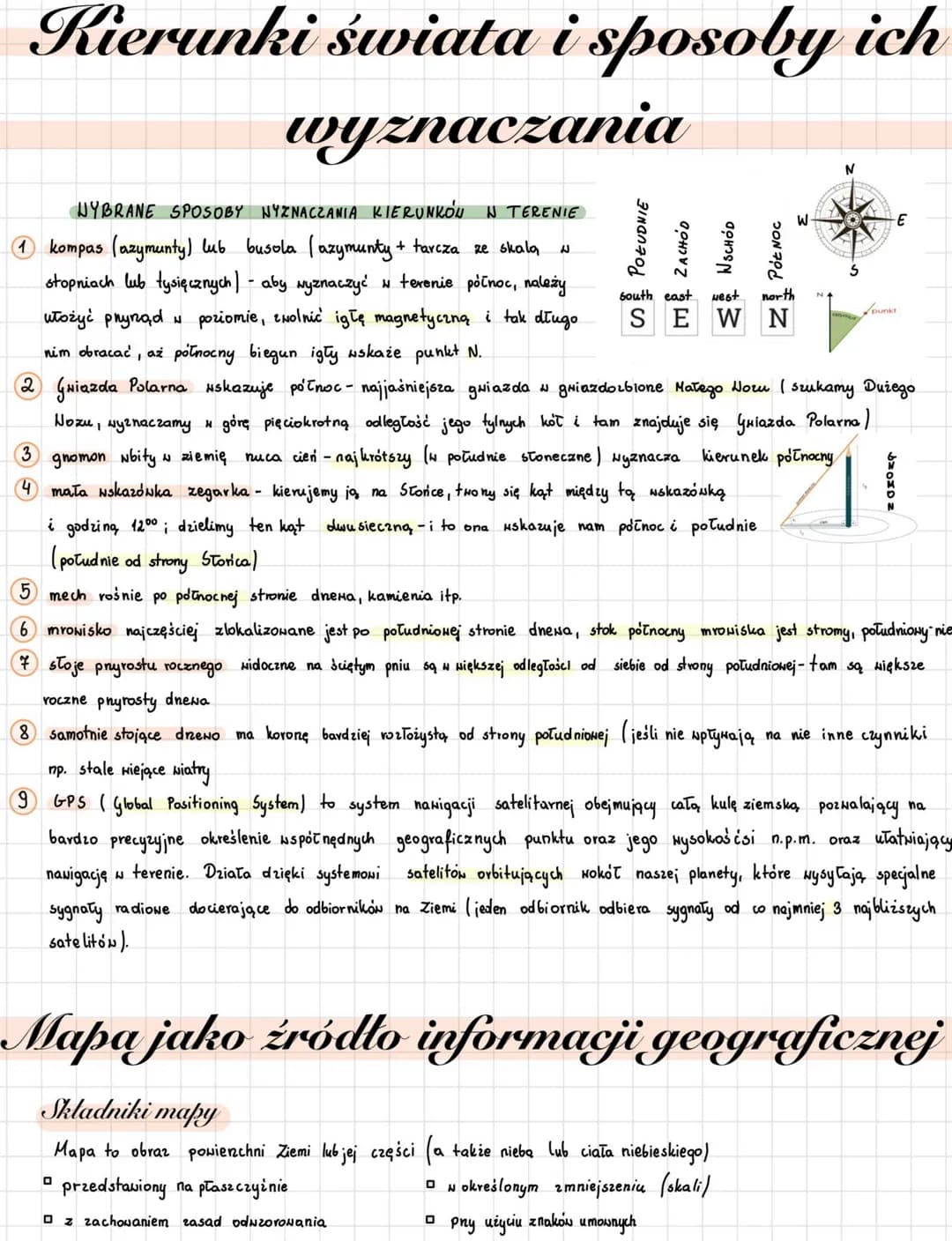

Kierunki świata i sposoby ich wyznaczania

Znajomość kierunków świata jest podstawą orientacji w terenie. Możesz je wyznaczyć na wiele sposobów - od tradycyjnych po nowoczesne technologie. Najprostszym narzędziem jest kompas lub busola, gdzie igła magnetyczna wskazuje północ.

W terenie możesz też wykorzystać naturalne wskazówki. Gwiazda Polarna zawsze wskazuje północ - znajdziesz ją, wyznaczając pięciokrotną odległość "tylnych kół" Wielkiego Wozu. Gnomon (patyk wbity w ziemię) rzuca najkrótszy cień w południe, wskazując kierunek północny. Nawet zegarek może pomóc - skieruj małą wskazówkę na Słońce, a dwusieczna kąta między nią a godziną 12 wskaże północ.

Przyroda również daje wskazówki: mrowiska mają strome zbocza od strony północnej, przyrosty roczne drzew są większe od strony południowej, a korony samotnych drzew są bardziej rozłożyste od południa. Technologię reprezentuje GPS, który dzięki systemowi satelitów pozwala precyzyjnie określić współrzędne geograficzne punktu.

🧭 Pamiętaj! Jeśli zgubiłeś się w lesie bez kompasu, obserwuj przyrodę - mech na drzewach rośnie zazwyczaj od północnej strony (gdzie jest najwięcej cienia i wilgoci).

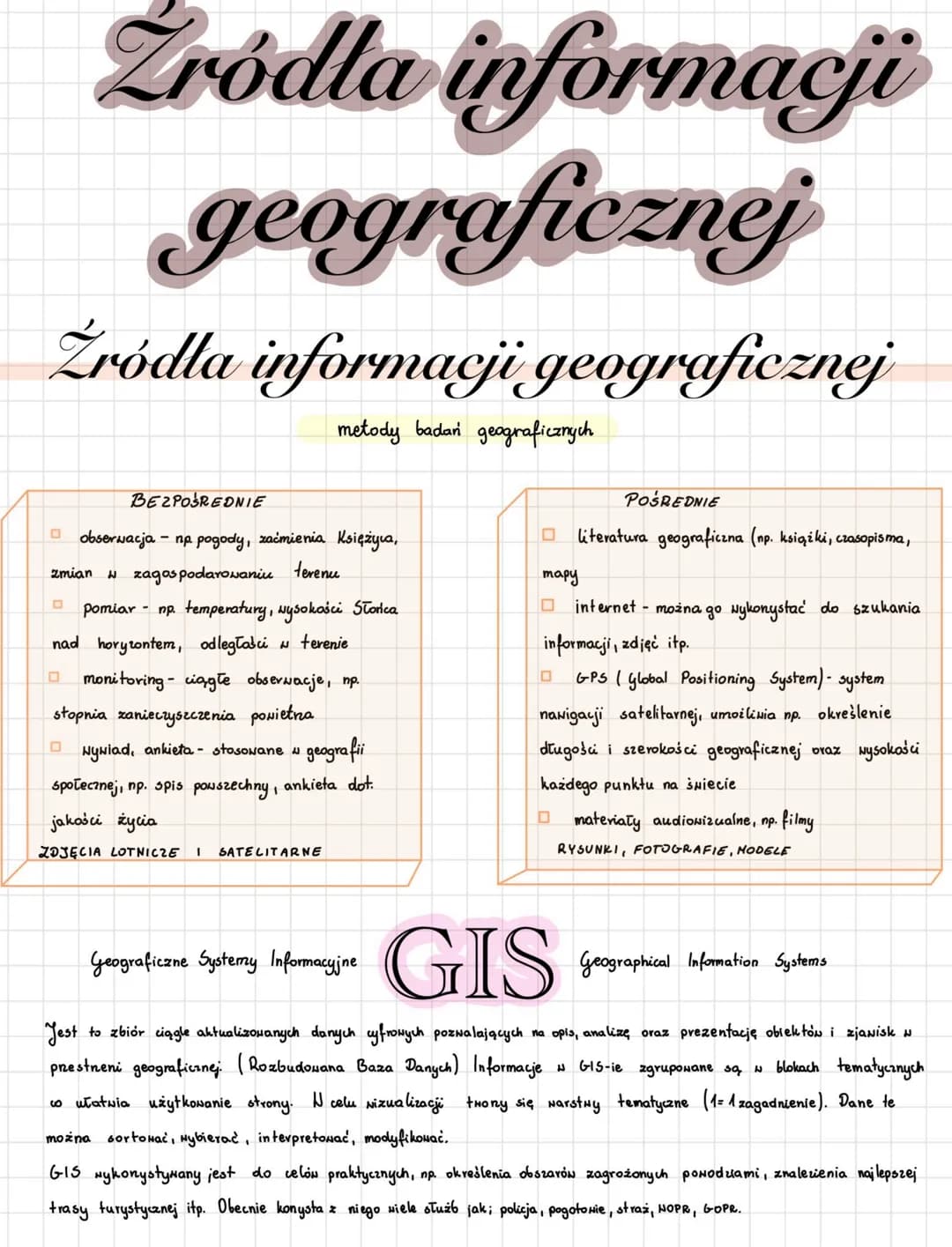

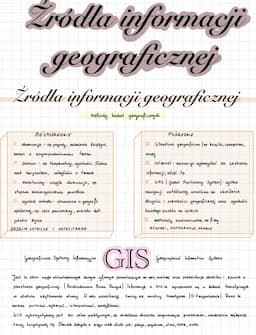

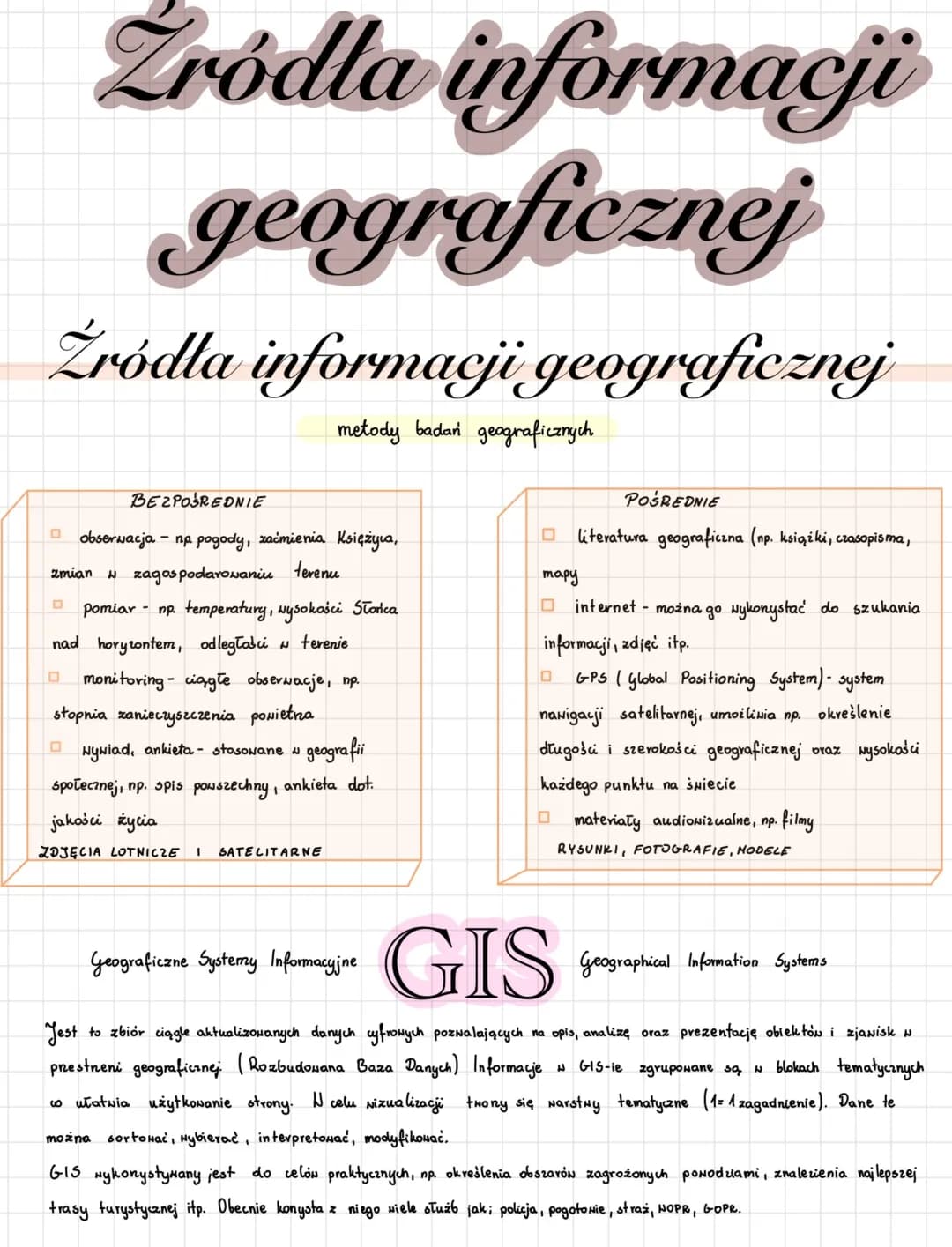

Źródła informacji geograficznej

Geografia korzysta z różnorodnych źródeł informacji, które dzielimy na bezpośrednie i pośrednie. Metody bezpośrednie pozwalają samodzielnie zbierać dane w terenie poprzez obserwację (np. zmian pogody), pomiary (np. temperatury), monitoring (ciągłe obserwacje zjawisk) oraz wywiady i ankiety.

Metody pośrednie polegają na korzystaniu z istniejących źródeł, takich jak literatura geograficzna, mapy, internet czy materiały audiowizualne. Szczególne znaczenie mają zdjęcia lotnicze i satelitarne, które dostarczają aktualnych danych o powierzchni Ziemi.

Nowoczesnym narzędziem są Geograficzne Systemy Informacyjne (GIS) - rozbudowane cyfrowe bazy danych pozwalające na opis, analizę i prezentację obiektów i zjawisk w przestrzeni geograficznej. GIS organizuje informacje w blokach tematycznych (warstwach), które można dowolnie łączyć i analizować. Jest wykorzystywany w praktyce przez służby ratunkowe, do planowania przestrzennego czy określania obszarów zagrożonych.

🌍 GIS zmienia sposób, w jaki korzystamy z map! Dzięki aplikacjom mobilnym korzystającym z GIS możesz dziś zaplanować trasę wycieczki, znaleźć najbliższy sklep czy sprawdzić natężenie ruchu w czasie rzeczywistym.

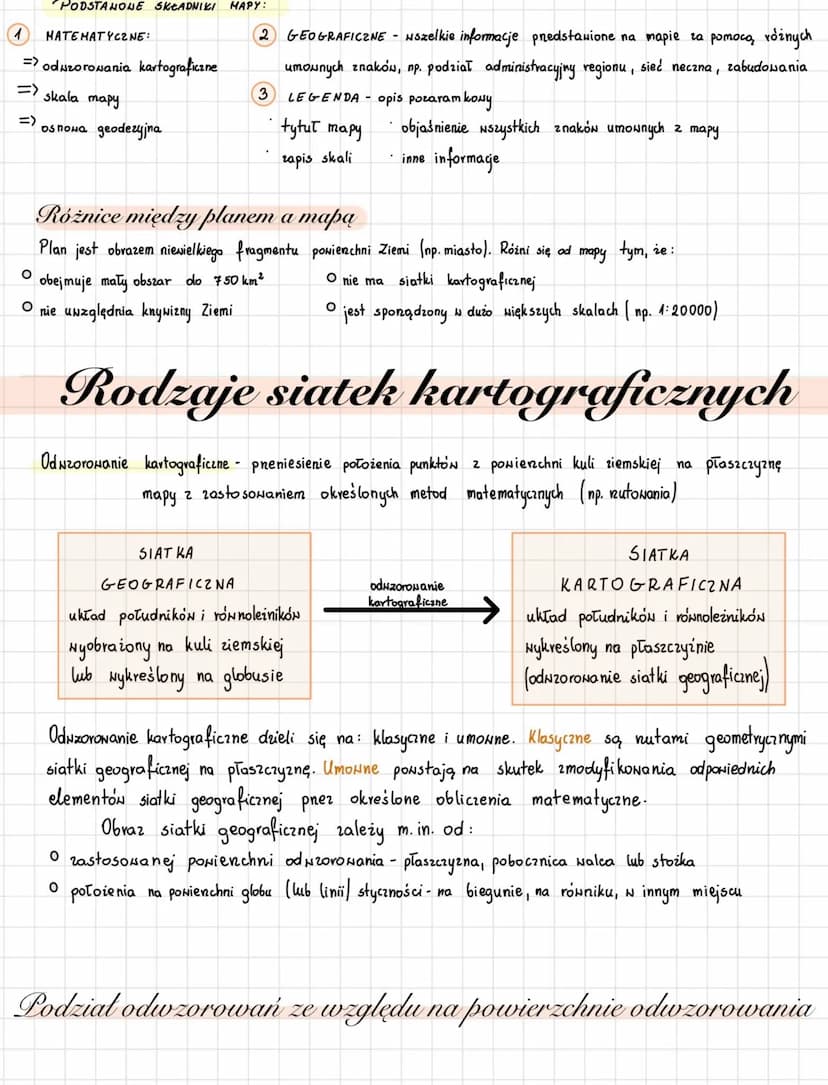

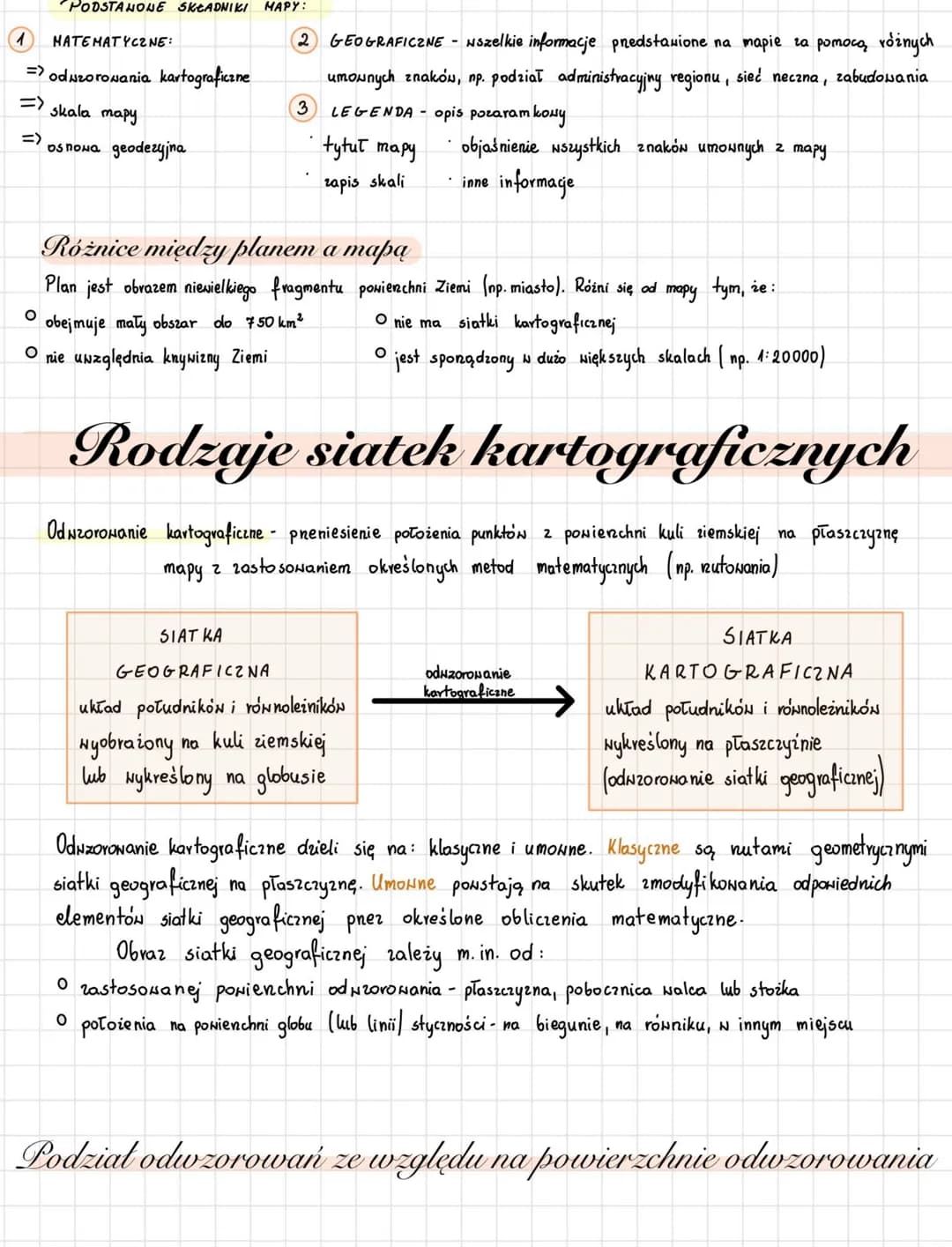

Podstawowe składniki mapy i rodzaje siatek kartograficznych

Każda mapa zawiera trzy kluczowe elementy: składniki matematyczne (odwzorowania kartograficzne, skala, osnowa geodezyjna), geograficzne (informacje przedstawione za pomocą znaków umownych) oraz legendę (opis pozaramkowy z objaśnieniami).

Plan różni się od mapy tym, że obejmuje niewielki obszar (do 750 km²), nie uwzględnia krzywizny Ziemi, nie ma siatki kartograficznej i jest sporządzany w większych skalach. To ważne rozróżnienie przy analizie materiałów kartograficznych.

Odwzorowanie kartograficzne to przeniesienie położenia punktów z powierzchni kuli ziemskiej na płaszczyznę mapy. Na globie znajduje się siatka geograficzna (układ południków i równoleżników), która po przeniesieniu na płaszczyznę staje się siatką kartograficzną. Odwzorowania dzielą się na klasyczne (geometryczne) i umowne (zmodyfikowane matematycznie).

💡 Warto zapamiętać, że nie da się przenieść powierzchni kulistej na płaszczyznę bez zniekształceń! Każde odwzorowanie zachowuje wiernie tylko niektóre elementy: kąty, powierzchnie LUB odległości – nigdy wszystkie naraz.
