Przegląd bramek logicznych i ich tablic prawdy

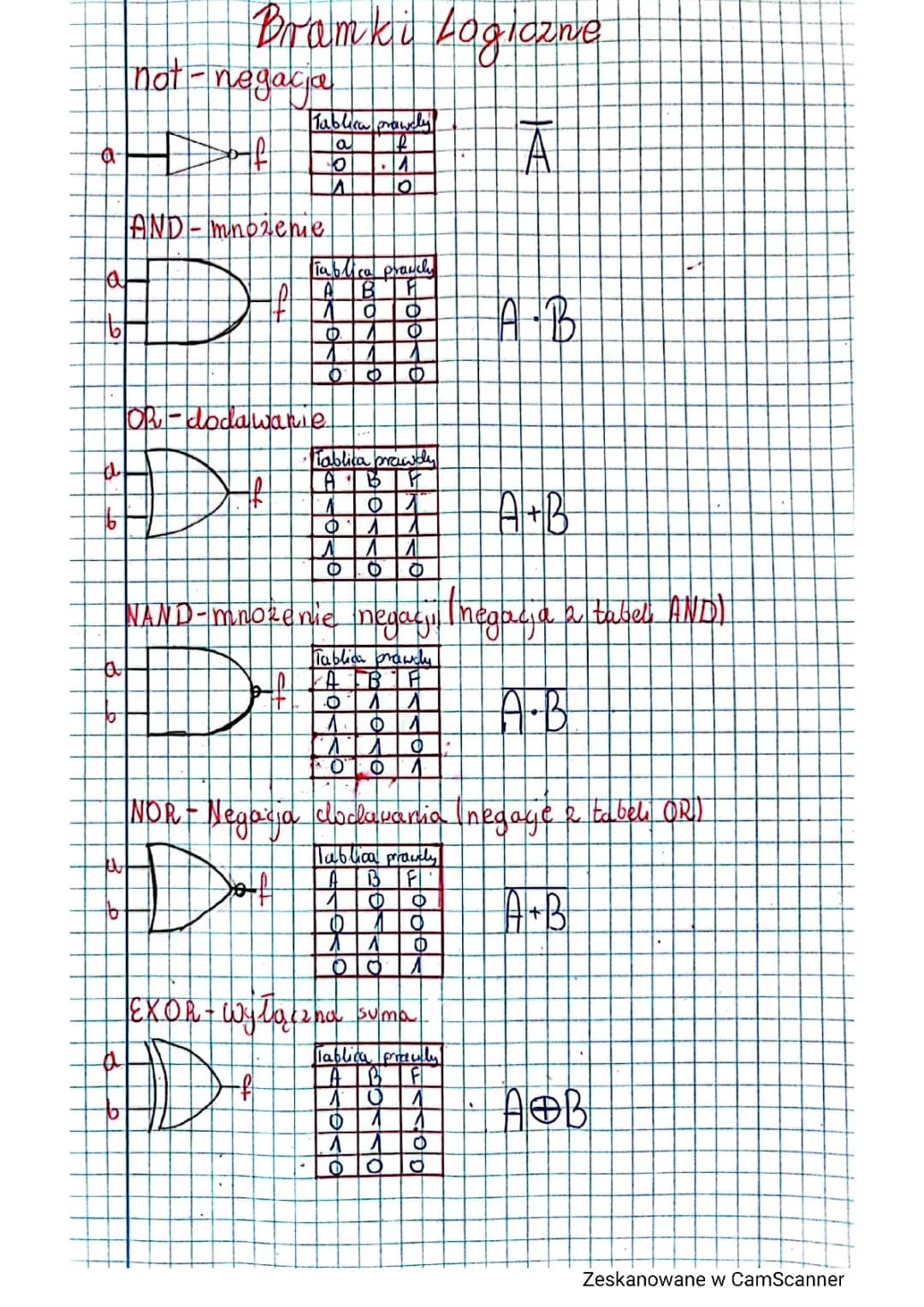

Strona przedstawia podstawowe rodzaje bramek logicznych wraz z ich symbolami i tablicami prawdy. Każda bramka jest opisana za pomocą symbolu graficznego, nazwy oraz odpowiadającej jej tablicy prawdy.
Definition: Tablica prawdy to tabelaryczna reprezentacja wszystkich możliwych kombinacji wejść i odpowiadających im wyjść dla danej bramki logicznej.
Przedstawione bramki logiczne to:
-
Bramka NOT (negacja): Odwraca wartość wejściową. Jej tablica prawdy pokazuje, że dla wejścia 0 wyjście to 1, a dla wejścia 1 wyjście to 0.
-
Bramka AND (mnożenie): Zwraca 1 tylko wtedy, gdy wszystkie wejścia są 1. Tablica prawdy dla bramki AND z dwoma wejściami pokazuje, że wyjście jest 1 tylko gdy oba wejścia są 1.
-
Bramka OR (dodawanie): Zwraca 1, gdy co najmniej jedno wejście jest 1. Tablica prawdy bramki OR ilustruje, że wyjście jest 0 tylko gdy wszystkie wejścia są 0.
-
Bramka NAND: Jest to negacja bramki AND. Jej tablica prawdy pokazuje, że wyjście jest 0 tylko wtedy, gdy wszystkie wejścia są 1.
-
Bramka NOR: Jest to negacja bramki OR. Tablica prawdy bramki NOR wskazuje, że wyjście jest 1 tylko gdy wszystkie wejścia są 0.
-
Bramka XOR (wyłączna suma): Zwraca 1, gdy wejścia są różne. Tablica prawdy XOR dla dwóch wejść pokazuje, że wyjście jest 1, gdy jedno wejście jest 0, a drugie 1.
Highlight: Znajomość tablic prawdy dla różnych bramek logicznych jest kluczowa dla zrozumienia ich działania i projektowania układów cyfrowych.
Example: Bramka AND z dwoma wejściami A i B zwróci 1 na wyjściu tylko wtedy, gdy A=1 i B=1. We wszystkich innych przypadkach wyjście będzie równe 0.
Vocabulary: Bramki 3-wejściowe to rozszerzenie podstawowych bramek logicznych, które operują na trzech sygnałach wejściowych zamiast dwóch.
Strona zawiera również symbole graficzne dla każdej bramki, co jest istotne przy tworzeniu schematów układów logicznych. Symbole bramek logicznych są standardowe i powszechnie używane w dokumentacji technicznej.
