Światłowody i symbole graficzne urządzeń sieciowych

Światłowód to zaawansowane medium transmisyjne, które oferuje wiele korzyści w porównaniu z tradycyjnymi kablami miedzianymi. Jego budowa i właściwości sprawiają, że jest idealny do przesyłania danych na duże odległości z wysoką prędkością.

Definition: Światłowód to kabel wykonany z włókien szklanych lub plastikowych, który przesyła dane w postaci impulsów świetlnych.

Główne cechy światłowodu:

• Rdzeń wykonany z szkła kwarcowego
• Transmisja poprzez wysyłanie wiązki światła generowanej przez diodę lub laser
• Składa się z dwóch przewodów: jeden do wysyłania, drugi do odbierania danych

Highlight: Światłowody oferują wysokie prędkości transmisji, duży zasięg, są odporne na zakłócenia i uniemożliwiają podsłuch transmisji.

Warto zauważyć, że mimo wysokiej ceny, światłowody stają się coraz bardziej popularne ze względu na swoje niezaprzeczalne zalety.

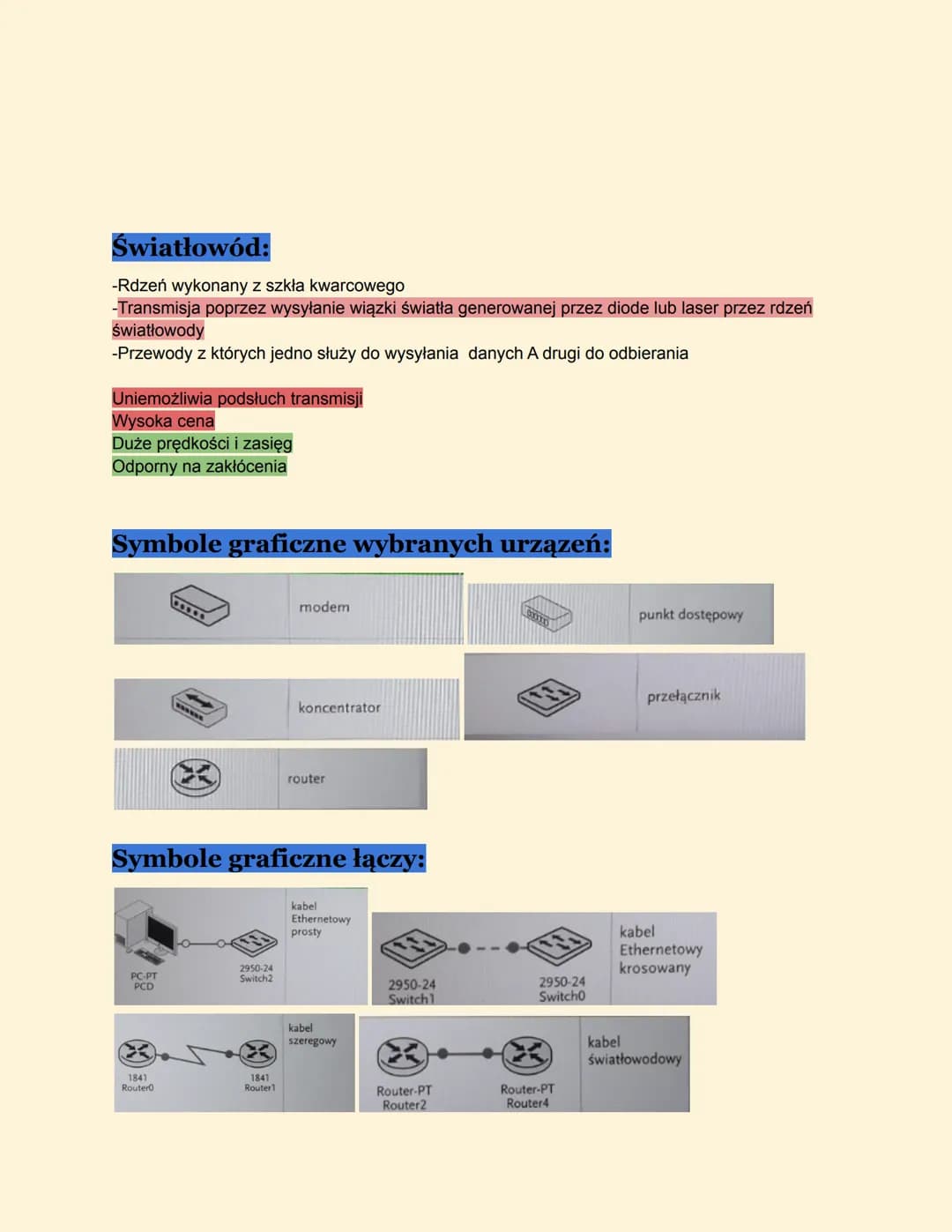

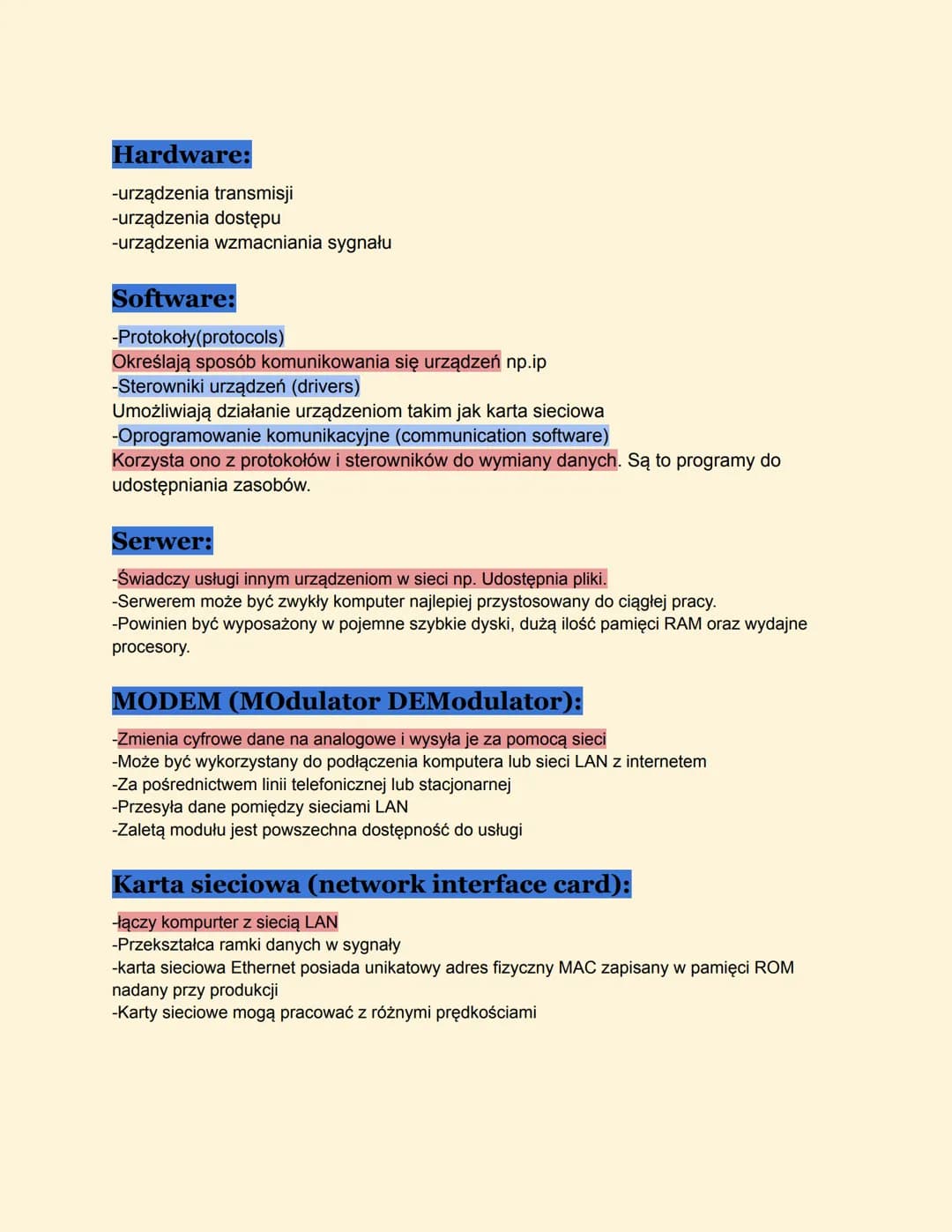

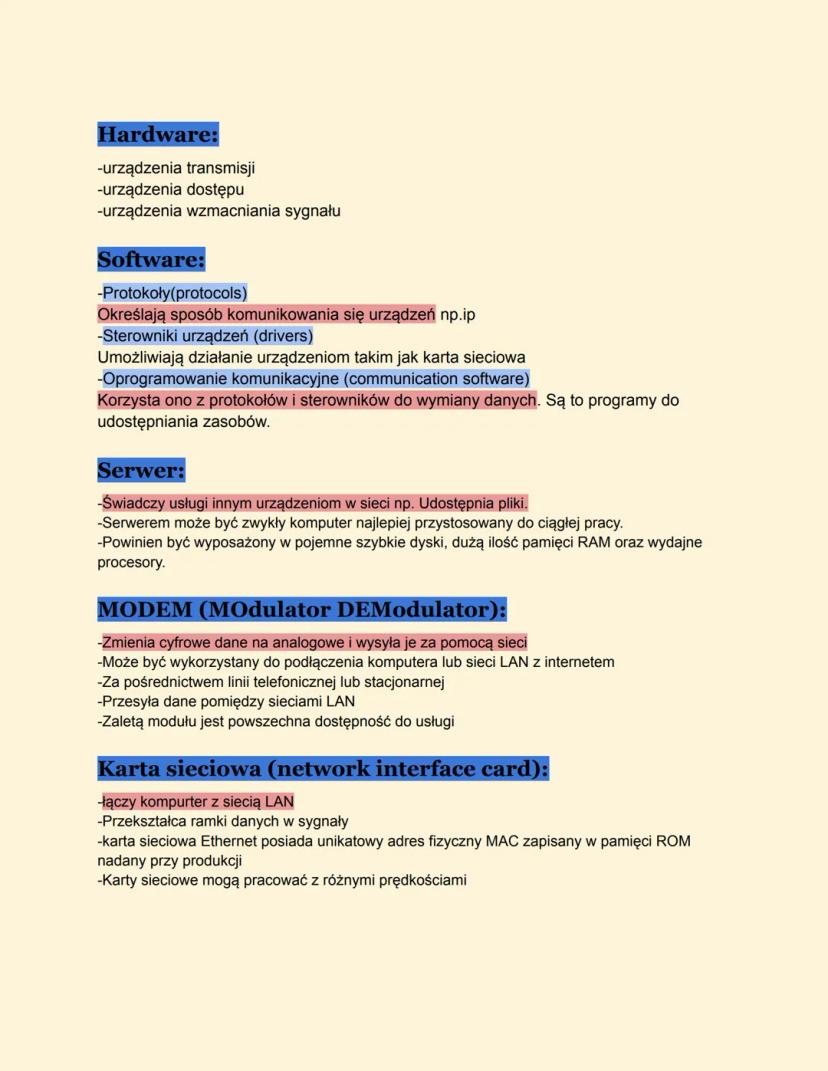

W dokumentacji i projektowaniu sieci komputerowych używa się specjalnych symboli graficznych do reprezentowania różnych urządzeń i połączeń. Niektóre z nich to:

• PC-PT i PCD dla komputerów

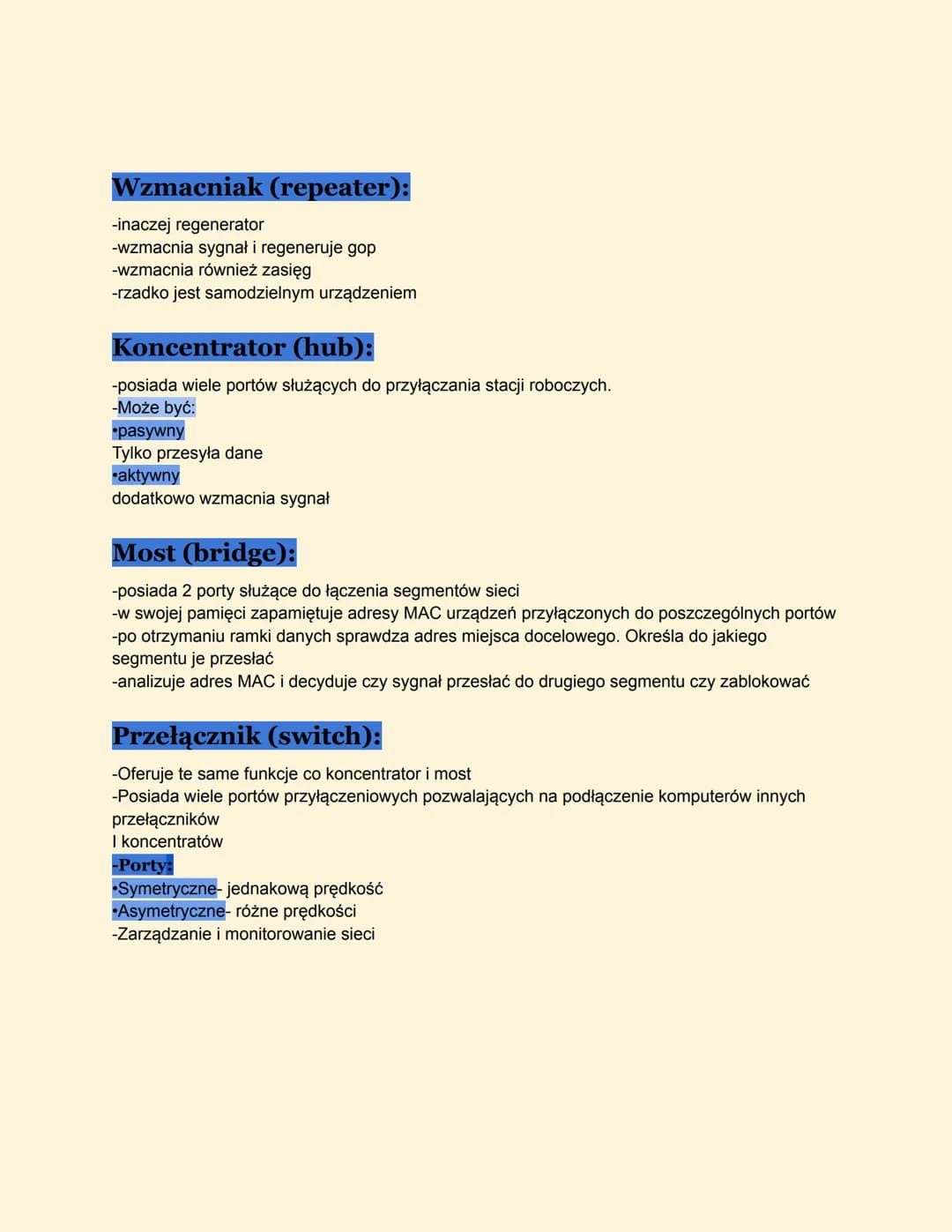

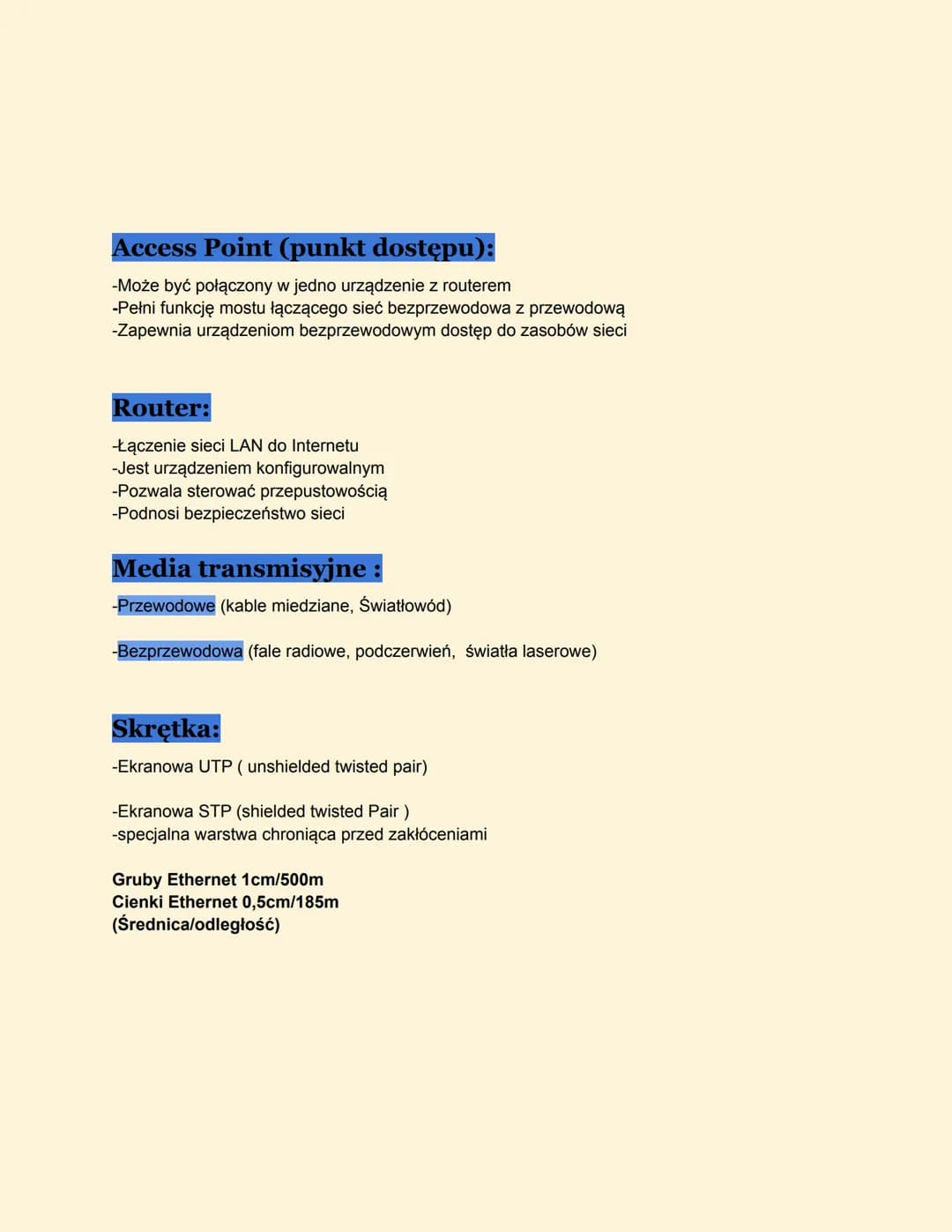

• Symbole routerów, przełączników i koncentratorów
• Różne typy kabli: Ethernetowy prosty, Ethernetowy krosowany, szeregowy, światłowodowy

Example: Symbol routera często przedstawiany jest jako prostokąt z antenami, co symbolizuje jego zdolność do łączenia różnych sieci.

Znajomość tych symboli jest kluczowa dla zrozumienia schematów sieci i efektywnej komunikacji w branży IT.
