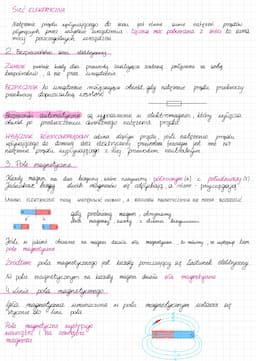

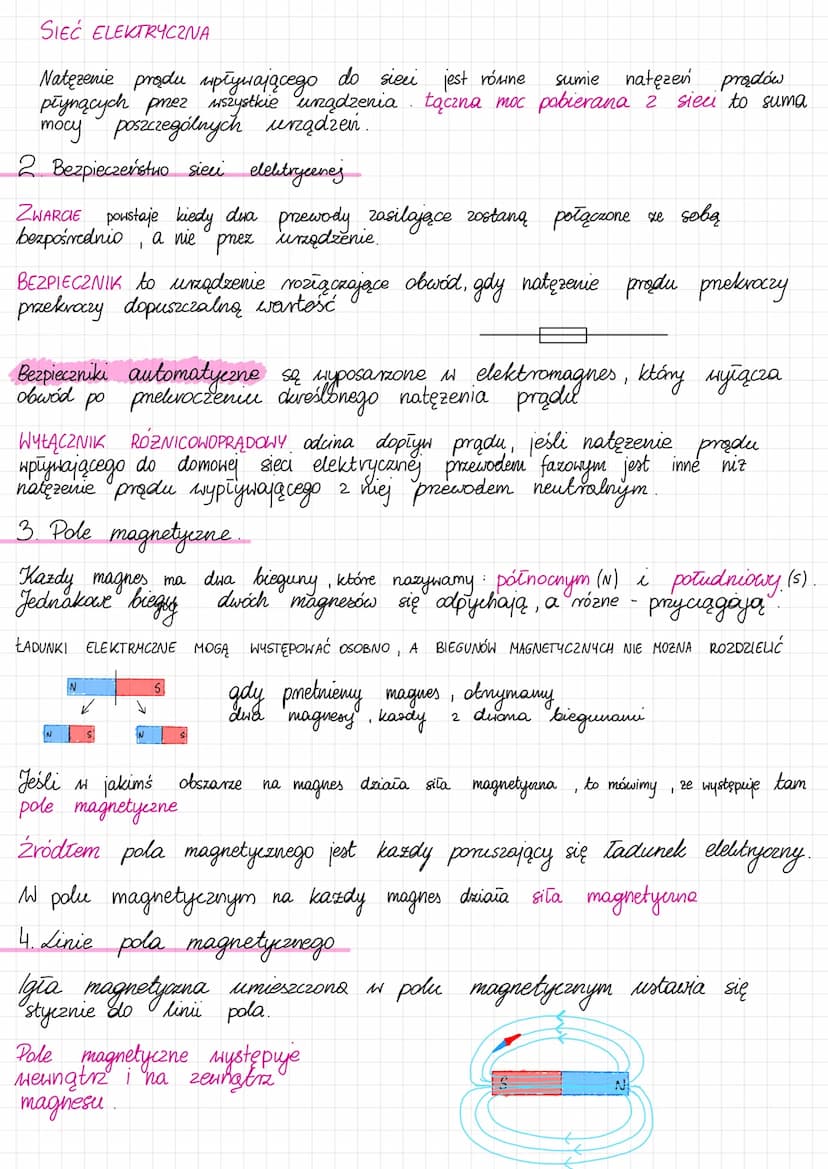

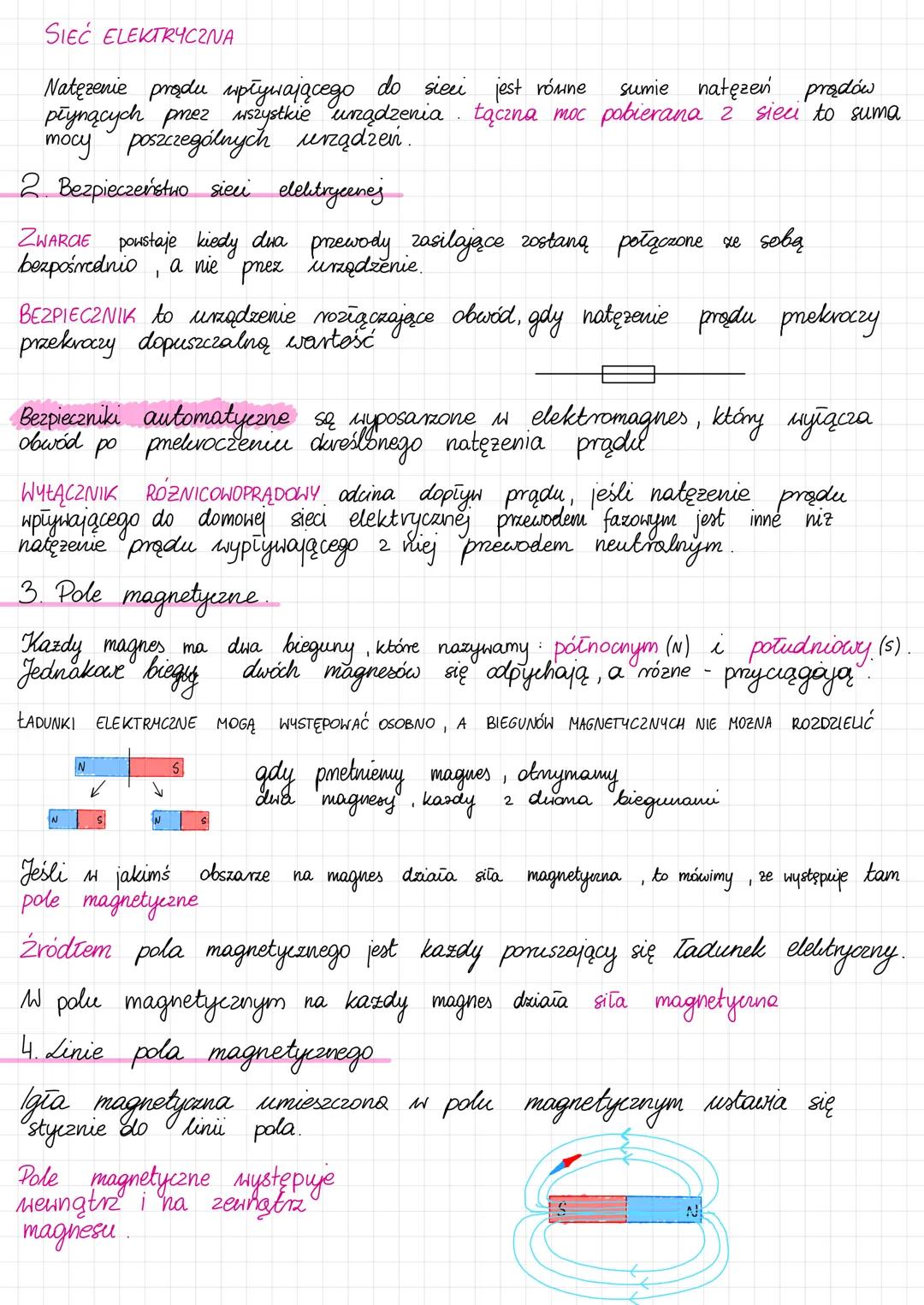

Bezpieczeństwo sieci elektrycznej i pole magnetyczne

Ta część dokumentu skupia się na bezpieczeństwie sieci elektrycznej oraz wprowadza pojęcie pola magnetycznego. Oba te zagadnienia są kluczowe dla zrozumienia działania domowych instalacji elektrycznych i wielu urządzeń codziennego użytku.

W kontekście bezpieczeństwa sieci elektrycznej omówiono zjawisko zwarcia oraz urządzenia zabezpieczające:

Definicja: Zwarcie powstaje, gdy dwa przewody zasilające zostaną połączone ze sobą bezpośrednio, a nie przez urządzenie.

Vocabulary: Bezpiecznik to urządzenie rozłączające obwód, gdy natężenie prądu przekroczy dopuszczalną wartość.

Highlight: Wyłącznik różnicowoprądowy odcina dopływ prądu, jeśli natężenie prądu wpływającego do domowej sieci elektrycznej przewodem fazowym jest inne niż natężenie prądu wypływającego z niej przewodem neutralnym.

W części dotyczącej pola magnetycznego wprowadzono podstawowe pojęcia i zasady:

Definicja: Pole magnetyczne to obszar, w którym na magnes działa siła magnetyczna.

Highlight: Źródłem pola magnetycznego jest każdy poruszający się ładunek elektryczny.

Dokument podkreśla również ważną różnicę między ładunkami elektrycznymi a biegunami magnetycznymi:

Quote: "ŁADUNKI ELEKTRYCZNE MOGĄ WYSTĘPOWAĆ OSOBNO, A BIEGUNÓW MAGNETYCZNYCH NIE MOŻNA ROZDZIELIĆ"

Na koniec tej części omówiono linie pola magnetycznego, które są zawsze liniami zamkniętymi, co wynika z nieistnienia pojedynczych biegunów magnetycznych.

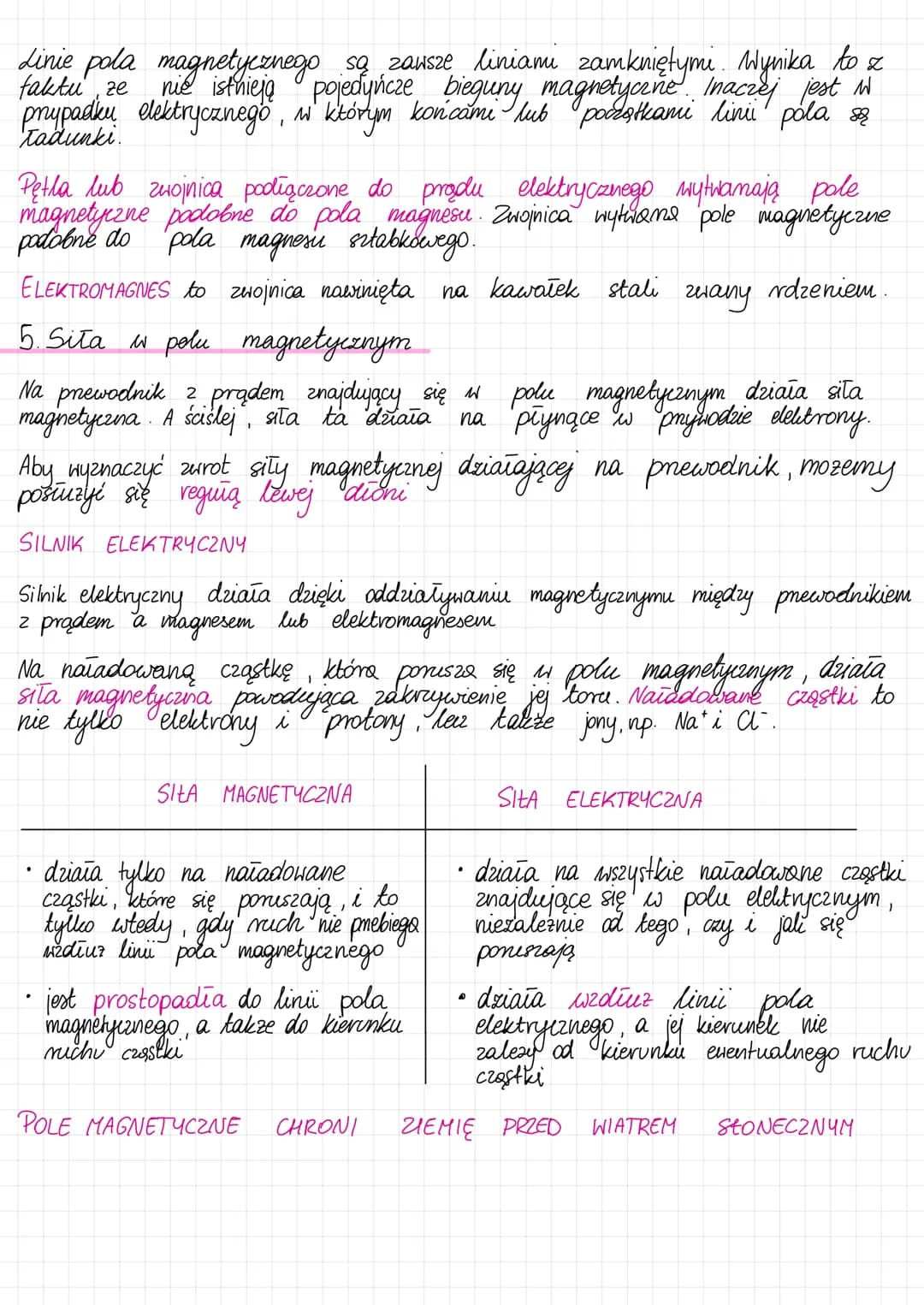

Siła w polu magnetycznym i indukcja elektromagnetyczna

Ta część dokumentu koncentruje się na siłach działających w polu magnetycznym oraz zjawisku indukcji elektromagnetycznej. Te zagadnienia mają kluczowe znaczenie dla zrozumienia działania wielu urządzeń elektrycznych i zjawisk fizycznych.

Omówiono działanie siły magnetycznej na przewodnik z prądem oraz na naładowane cząstki poruszające się w polu magnetycznym:

Highlight: Na przewodnik z prądem znajdujący się w polu magnetycznym działa siła magnetyczna. Siła ta działa na płynące w przewodzie elektrony.

Definicja: Siła magnetyczna działa tylko na naładowane cząstki, które się poruszają, i to tylko wtedy, gdy ruch nie przebiega wzdłuż linii pola magnetycznego.

Dokument przedstawia również praktyczne zastosowanie tych zjawisk w silniku elektrycznym:

Przykład: Silnik elektryczny działa dzięki oddziaływaniu magnetycznemu między przewodnikiem z prądem a magnesem lub elektromagnesem.

Wprowadzono pojęcie indukcji elektromagnetycznej:

Definicja: Indukcja elektromagnetyczna to powstanie napięcia w zwojnicy w trakcie zmian pola magnetycznego.

Na koniec omówiono działanie prądnicy i transformatora:

Vocabulary: Prądnica zamienia energię mechaniczną na elektryczną. Jej budowa jest identyczna jak budowa silnika.

Vocabulary: Transformator składa się z dwóch zwojnic nawiniętych na wspólny rdzeń ferromagnetyczny.

Dokument kończy się ciekawym przykładem naturalnego zjawiska związanego z polem magnetycznym:

Przykład: Zorza polarna powstaje, gdy cząstki wiatru słonecznego, kierowane przez pole magnetyczne Ziemi, zderzają się z cząsteczkami powietrza w obszarach podbiegunowych, powodując emisję światła.

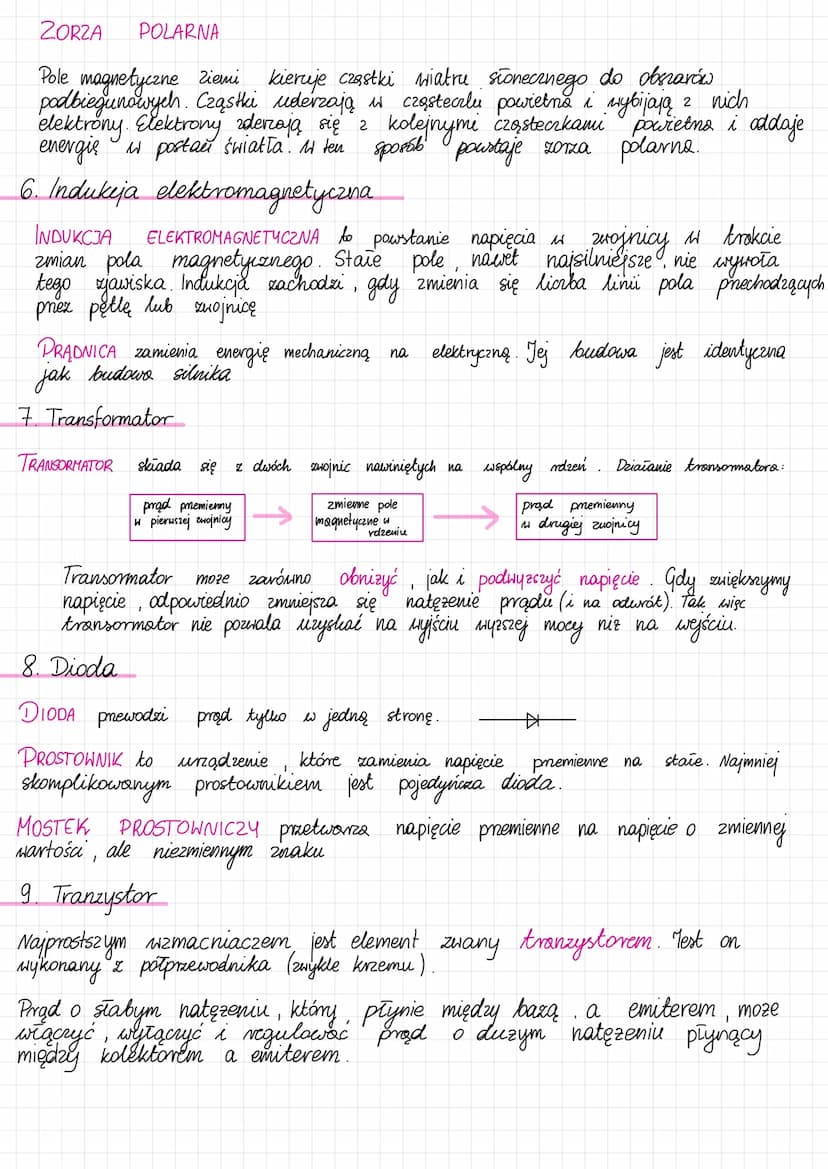

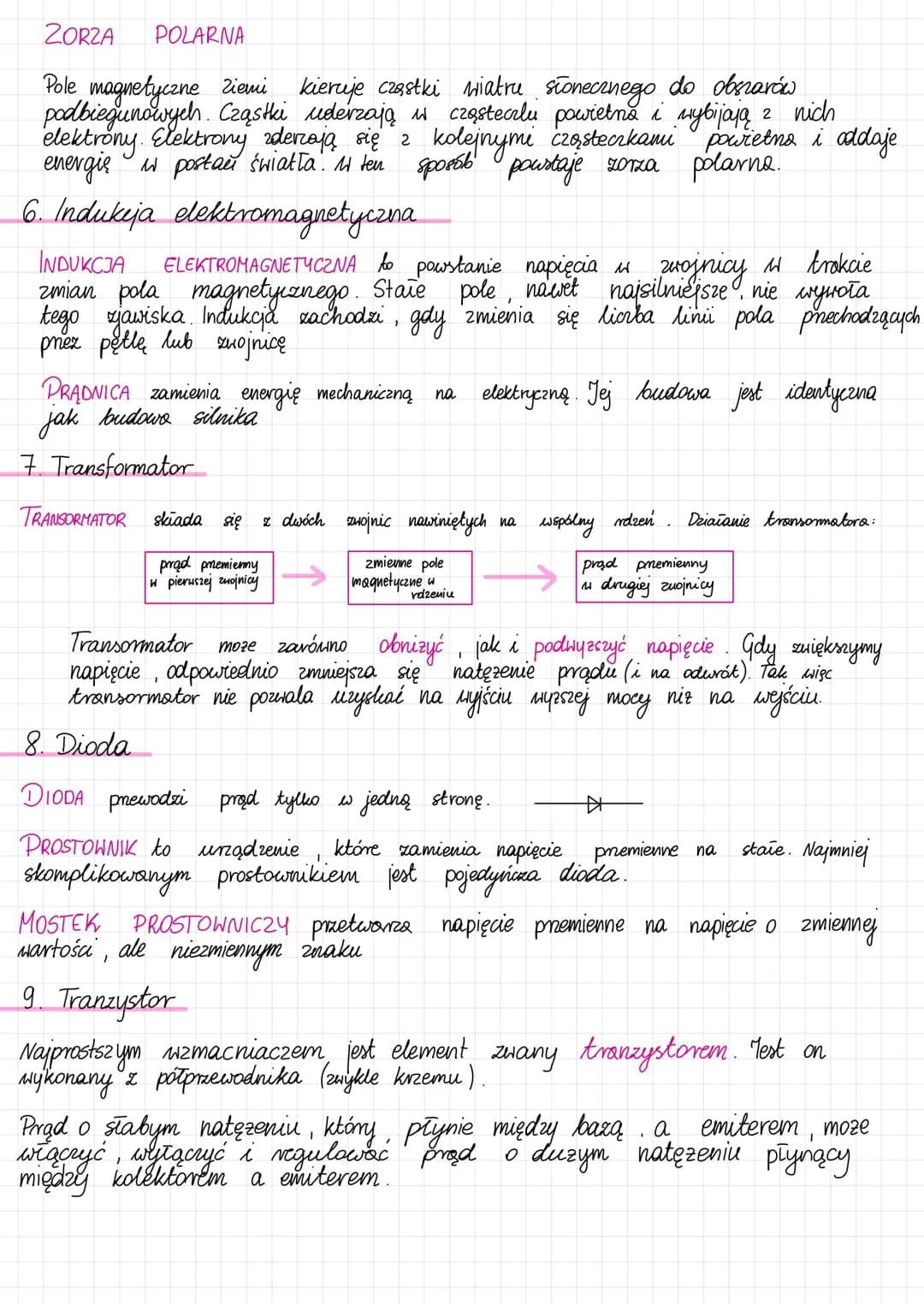

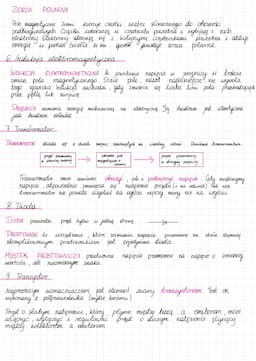

Indukcja Elektromagnetyczna i Transformatory

Ta część dokumentu omawia zjawisko indukcji elektromagnetycznej i zasady działania transformatorów.

Definition: Indukcja elektromagnetyczna to zjawisko powstawania napięcia w zwojnicy podczas zmian pola magnetycznego.

Highlight: Zorza polarna powstaje w wyniku oddziaływania wiatru słonecznego z polem magnetycznym Ziemi.

Example: Prądnica, wykorzystując zjawisko indukcji elektromagnetycznej, zamienia energię mechaniczną na elektryczną.

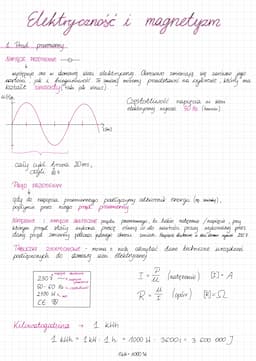

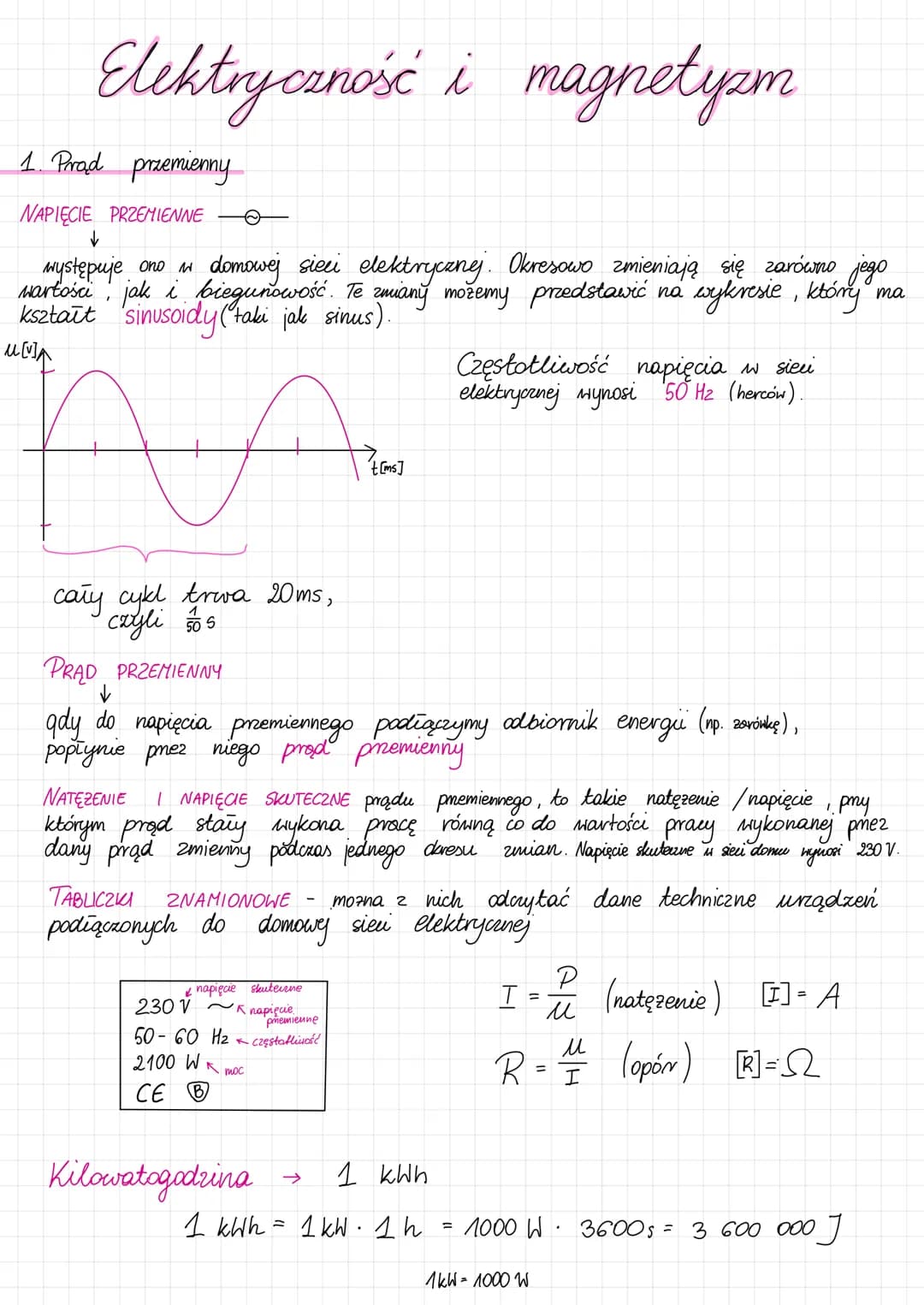

Prąd przemienny i domowa sieć elektryczna

Prąd przemienny i domowa sieć elektryczna to fundamentalne pojęcia w fizyce, które mają ogromne znaczenie praktyczne. W tej części dokumentu omówiono podstawowe cechy prądu przemiennego oraz jego zastosowanie w domowych sieciach elektrycznych.

Prąd przemienny charakteryzuje się okresowymi zmianami wartości i biegunowości. Te zmiany można przedstawić na wykresie w kształcie sinusoidy. W domowej sieci elektrycznej cały cykl trwa 20 ms, co odpowiada częstotliwości 50 Hz.

Definicja: Prąd przemienny to rodzaj prądu elektrycznego, w którym kierunek przepływu ładunków elektrycznych zmienia się cyklicznie.

Ważnym pojęciem jest napięcie skuteczne, które w domowej sieci elektrycznej wynosi 230 V. Jest to równoważnik napięcia stałego, które wykonałoby taką samą pracę jak dane napięcie przemienne w ciągu jednego okresu.

Highlight: Napięcie skuteczne w domowej sieci elektrycznej wynosi 230 V, a częstotliwość 50 Hz.

Dokument wprowadza również pojęcie kilowatogodziny $kWh$, jednostki energii elektrycznej często używanej w rozliczeniach za prąd:

Przykład: 1 kWh = 1 kW * 1 h = 1000 W * 3600 s = 3 600 000 J

Na koniec tej części przedstawiono podstawowe wzory związane z prądem elektrycznym, takie jak prawo Ohma:

Wzór: U = I * R, gdzie U - napięcie $V$, I - natężenie prądu $A$, R - opór $Ω$
