Kierunek przepływu prądu i zadania praktyczne

Na tej stronie omówiony zostaje umowny kierunek przepływu prądu elektrycznego oraz przedstawione są praktyczne zadania dotyczące obliczeń związanych z prądem elektrycznym.

Kierunek przepływu prądu elektrycznego jest zgodny ze zwrotem linii pola elektrycznego, czyli od punktów o wyższym potencjale do punktów o niższym potencjale. Jest to ważne dla zrozumienia zachowania obwodów elektrycznych.

Highlight: Prąd płynie zgodnie ze zwrotem linii pola elektrycznego, od wyższego do niższego potencjału.

Następnie przedstawione są dwa zadania praktyczne, które ilustrują zastosowanie wzorów na natężenie prądu i ładunek elektryczny:

1. Obliczenie ładunku przepływającego przez żarówkę w reflektorze motocykla.
2. Obliczenie czasu potrzebnego na przepływ określonej liczby elektronów przez żarówkę samochodową.

Te zadania pomagają w zrozumieniu praktycznego zastosowania wzoru na natężenie prądu oraz związku między ładunkiem elektrycznym a czasem przepływu prądu.

Example: Dla żarówki zasilanej prądem o natężeniu 5A przez 5 minut, przepływający ładunek wynosi 1500 kulombów.

Rozwiązania tych zadań pokazują, jak stosować podstawowe wzory fizyczne w praktycznych sytuacjach, co jest kluczowe dla zrozumienia działania urządzeń elektrycznych w codziennym życiu.

Połączenia szeregowe i równoległe

Ta strona skupia się na wyjaśnieniu dwóch podstawowych typów połączeń w obwodach elektrycznych: szeregowych i równoległych. Zrozumienie tych koncepcji jest kluczowe dla analizy bardziej złożonych obwodów elektrycznych.

Połączenia szeregowe charakteryzują się tym, że wszystkie elementy obwodu są połączone jeden za drugim, tworząc jedną ścieżkę dla przepływu prądu. W takim układzie:

• Napięcie całkowite jest sumą napięć na poszczególnych elementach: U = U₁ + U₂ + U₃
• Opór całkowity jest sumą oporów poszczególnych elementów: R = R₁ + R₂ + R₃

Wzór na opór elektryczny dla połączenia szeregowego: R = R₁ + R₂ + R₃

Połączenia równoległe z kolei charakteryzują się tym, że elementy obwodu są podłączone do tych samych punktów obwodu, tworząc oddzielne ścieżki dla przepływu prądu. W takim układzie:

• Natężenie prądu całkowitego jest sumą natężeń w poszczególnych gałęziach: I = I₁ + I₂ + I₃
• Odwrotność oporu całkowitego jest sumą odwrotności oporów poszczególnych elementów: 1/R = 1/R₁ + 1/R₂ + 1/R₃

Wzór na opór właściwy dla połączenia równoległego: 1/R = 1/R₁ + 1/R₂ + 1/R₃

Zrozumienie tych zasad jest kluczowe dla projektowania i analizy obwodów elektrycznych, a także dla rozwiązywania problemów związanych z przepływem prądu w cieczach i gazach, gdzie mogą występować zarówno połączenia szeregowe, jak i równoległe.

Prawa Kirchhoffa i Ohma oraz opór elektryczny

Ta strona dokumentu koncentruje się na kluczowych prawach fizyki dotyczących prądu elektrycznego oraz pojęciu oporu elektrycznego. Omówione zostają zasada zachowania ładunku elektrycznego, prawa Kirchhoffa i Ohma, a także koncepcja oporu elektrycznego.

Zasada zachowania ładunku elektrycznego stwierdza, że całkowity ładunek elektryczny układu izolowanego jest stały. Jest to fundamentalna zasada fizyki, która ma zastosowanie we wszystkich zjawiskach elektrycznych.

Definicja: Zasada zachowania ładunku elektrycznego mówi, że w układzie izolowanym suma wszystkich ładunków elektrycznych pozostaje stała.

Pierwsze prawo Kirchhoffa dotyczy zachowania prądu w punktach rozgałęzienia obwodu elektrycznego. Stwierdza ono, że suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów z niego wypływających.

Prawo Ohma opisuje zależność między natężeniem prądu a napięciem w przewodniku. Zgodnie z tym prawem, natężenie prądu jest wprost proporcjonalne do napięcia między końcami przewodnika.

Wzór na natężenie prądu według prawa Ohma: I = U/R, gdzie I to natężenie prądu, U to napięcie, a R to opór elektryczny.

Opór elektryczny jest właściwością materiału, która określa jego zdolność do przeciwstawiania się przepływowi prądu elektrycznego. Jest on kluczowym parametrem w analizie obwodów elektrycznych i ma wpływ na skutki przepływu prądu.

Strona kończy się zadaniem praktycznym, które ilustruje zastosowanie prawa Ohma do obliczenia natężenia prądu płynącego przez żarówkę podłączoną do sieci elektrycznej.

Example: Dla żarówki o oporze 1000Ω podłączonej do sieci o napięciu 230V, natężenie prądu wynosi 0,23A.

Wykresy zależności prądowo-napięciowych

Ostatnia strona dokumentu skupia się na graficznej reprezentacji zależności prądowo-napięciowych dla różnych oporników. Przedstawione są zadania polegające na narysowaniu i analizie wykresów zależności I(U) oraz U(I) dla oporników o różnych wartościach oporu.

Zadanie wymaga narysowania wykresów dla trzech oporników o oporach 100Ω, 200Ω i 300Ω w dwóch układach współrzędnych:

1. Zależność natężenia prądu od napięcia I(U)
2. Zależność napięcia od natężenia prądu U(I)

Highlight: Nachylenie wykresów zależności I(U) i U(I) jest bezpośrednio związane z wartością oporu elektrycznego.

Analiza wykresów prowadzi do następujących wniosków:

• Dla zależności I(U), najmniejszy kąt nachylenia do poziomu ma wykres odpowiadający największemu oporowi (300Ω).
• Dla zależności U(I), najmniejszy kąt nachylenia do poziomu ma wykres odpowiadający najmniejszemu oporowi (100Ω).

Te obserwacje są zgodne z prawem Ohma i pokazują, jak opór elektryczny wpływa na charakterystykę prądowo-napięciową przewodnika.

Example: Dla opornika 100Ω, przy napięciu 10V płynie prąd o natężeniu 0,1A, podczas gdy dla opornika 300Ω przy tym samym napięciu płynie prąd o natężeniu około 0,033A.

Zrozumienie tych zależności jest kluczowe dla analizy obwodów elektrycznych i projektowania urządzeń elektrycznych. Pozwala to na przewidywanie zachowania obwodów w różnych warunkach i jest podstawą do zrozumienia bardziej zaawansowanych koncepcji w elektrotechnice.

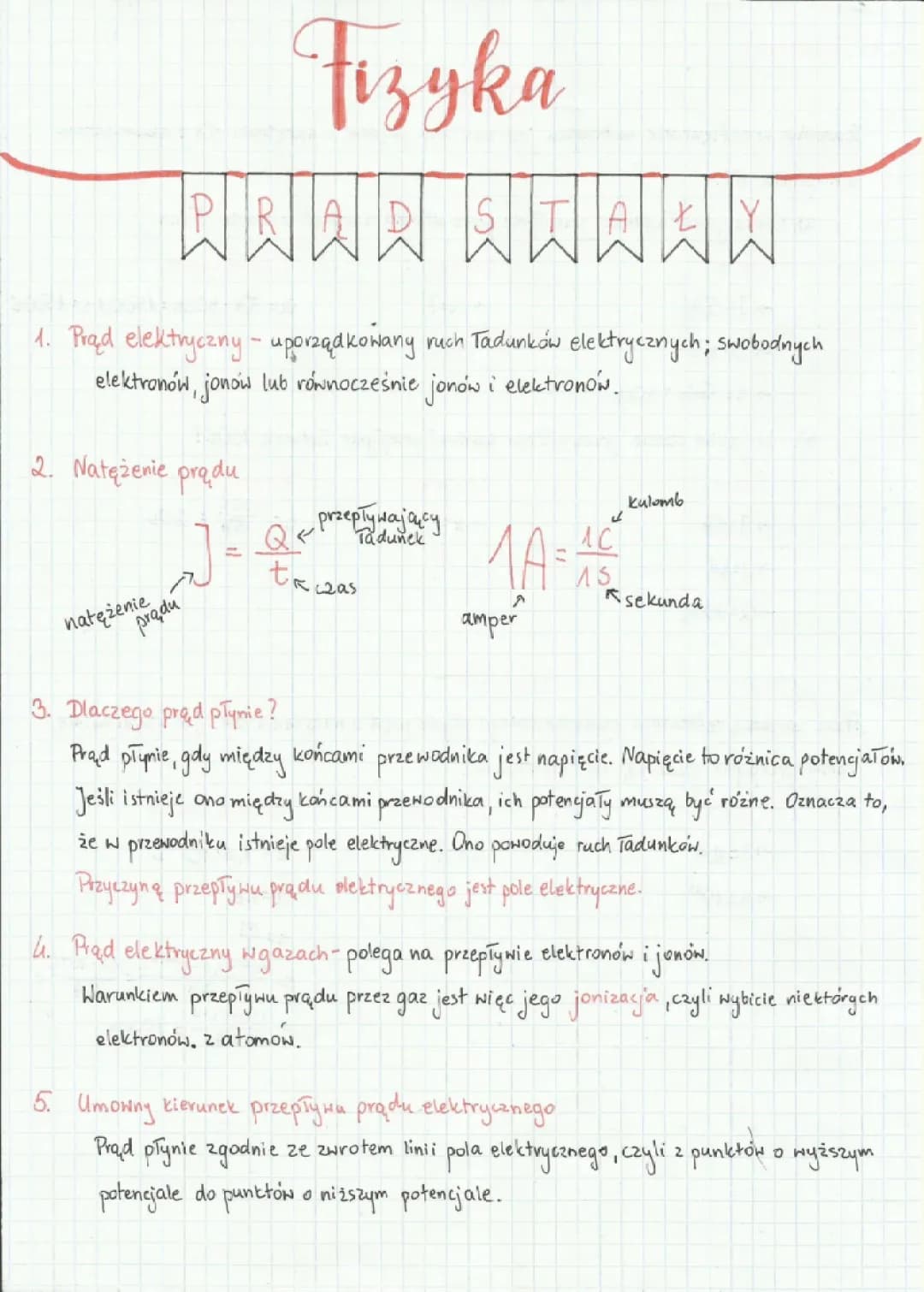

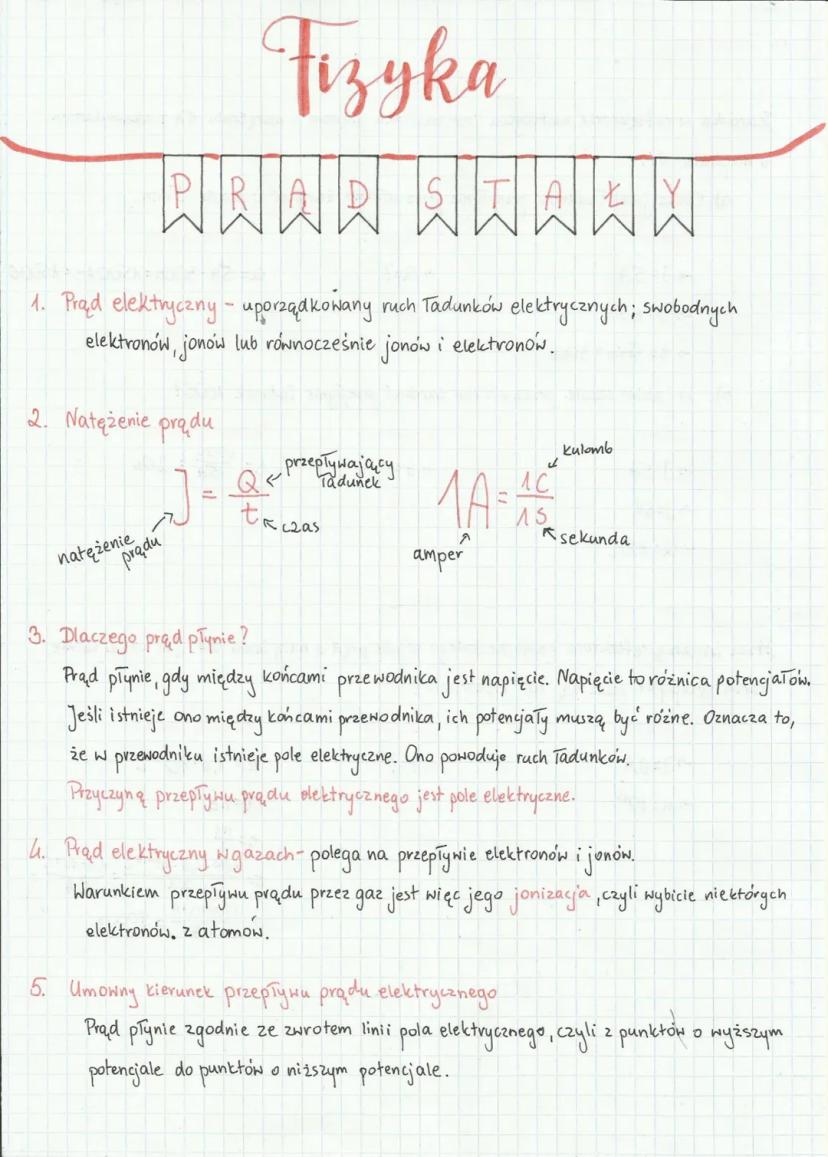

Podstawowe pojęcia prądu elektrycznego

Dokument rozpoczyna się od wyjaśnienia fundamentalnych pojęć związanych z prądem elektrycznym. Prąd elektryczny definiowany jest jako uporządkowany ruch ładunków elektrycznych, które mogą być swobodnymi elektronami, jonami lub kombinacją obu.

Następnie wprowadzone zostaje pojęcie natężenia prądu, które jest miarą ilości ładunku przepływającego przez przewodnik w jednostce czasu. Jednostką natężenia prądu jest amper (A), definiowany jako przepływ jednego kulomba ładunku w ciągu jednej sekundy.

Definicja: Natężenie prądu to stosunek ładunku elektrycznego przepływającego przez przekrój przewodnika do czasu, w którym ten przepływ następuje.

Dokument wyjaśnia również przyczynę przepływu prądu elektrycznego. Przepływ prądu jest możliwy dzięki istnieniu różnicy potencjałów między końcami przewodnika, co tworzy pole elektryczne wewnątrz przewodnika. To pole elektryczne jest siłą napędową ruchu ładunków.

Highlight: Przyczyną przepływu prądu elektrycznego jest pole elektryczne wewnątrz przewodnika.

Strona kończy się omówieniem przepływu prądu w gazach, który polega na ruchu zarówno elektronów, jak i jonów. Warunkiem koniecznym do przepływu prądu w gazie jest jego jonizacja, czyli wybicie elektronów z atomów gazu.

Vocabulary: Jonizacja - proces, w którym atomy lub cząsteczki tracą lub zyskują elektrony, stając się jonami.
