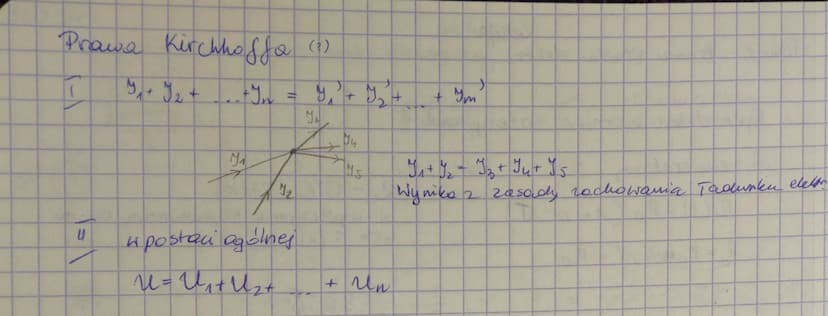

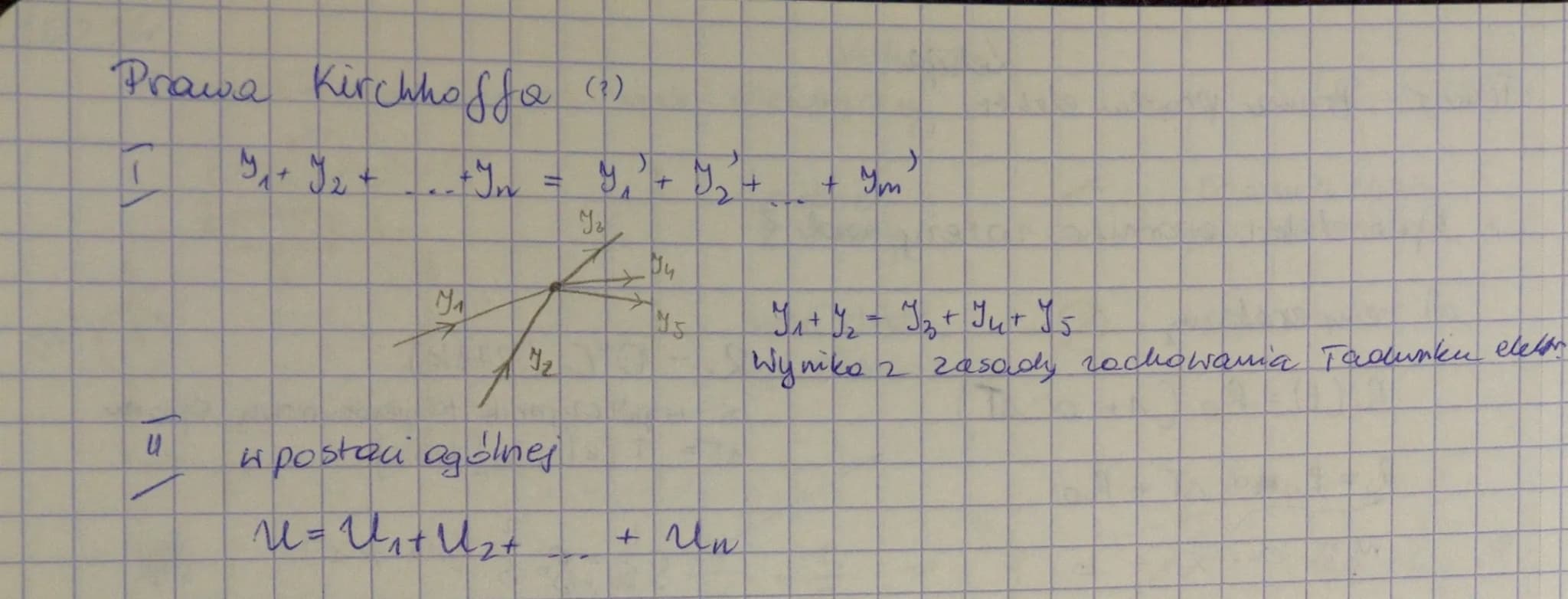

Prawa Kirchhoffa
Prawa Kirchhoffa są kolejnym ważnym zestawem zasad w analizie obwodów elektrycznych. Uzupełniają one Prawo Ohma, umożliwiając analizę bardziej złożonych obwodów.
Definition: 1 prawo Kirchhoffa definicja - Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.
1 prawo Kirchhoffa wzór można zapisać jako:
Highlight: I₁ + I₂ + ... + In = 0
gdzie I₁, I₂, ..., In to prądy wpływające do lub wypływające z węzła.
Example: W punkcie rozgałęzienia obwodu, jeśli prąd 5A wpływa do węzła, to suma prądów wypływających z tego węzła musi również wynosić 5A.
2 prawo Kirchhoffa dotyczy napięć w zamkniętych pętlach obwodu.
Definition: 2 prawo Kirchhoffa definicja - Suma algebraiczna napięć wzdłuż dowolnej zamkniętej pętli w obwodzie jest równa zero.
2 prawo Kirchhoffa wzór można zapisać jako:
Highlight: U₁ + U₂ + ... + Un = 0
gdzie U₁, U₂, ..., Un to napięcia w zamkniętej pętli obwodu.
Te prawa wynikają z zasady zachowania ładunku elektrycznego i energii w obwodach elektrycznych. Są one niezwykle użyteczne w analizie złożonych obwodów elektrycznych, gdzie Prawo Ohma samo w sobie może być niewystarczające.
