boze kiedy to sie skonczy klasa 8 podręcznik WSiP "Świat fizyki"

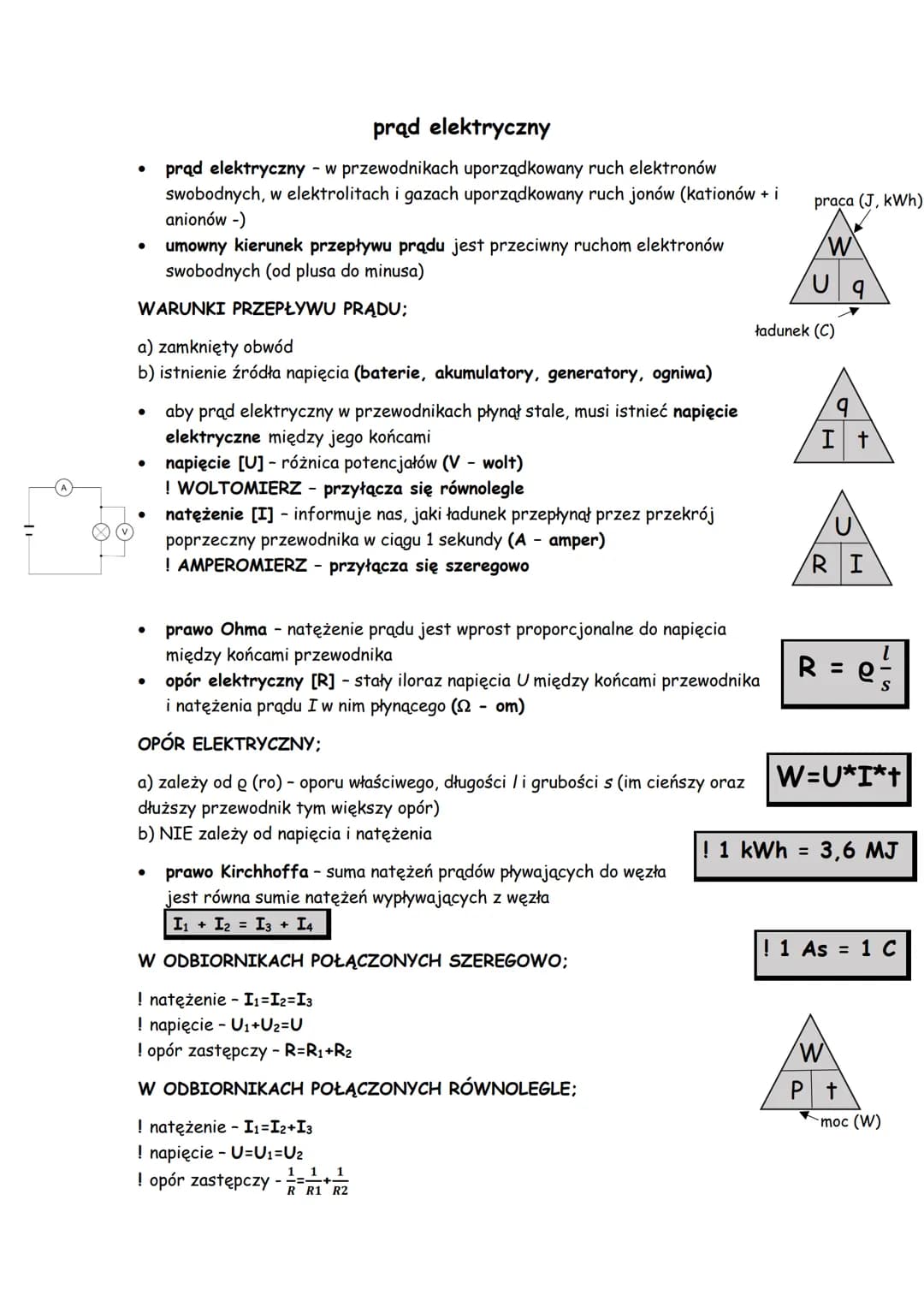

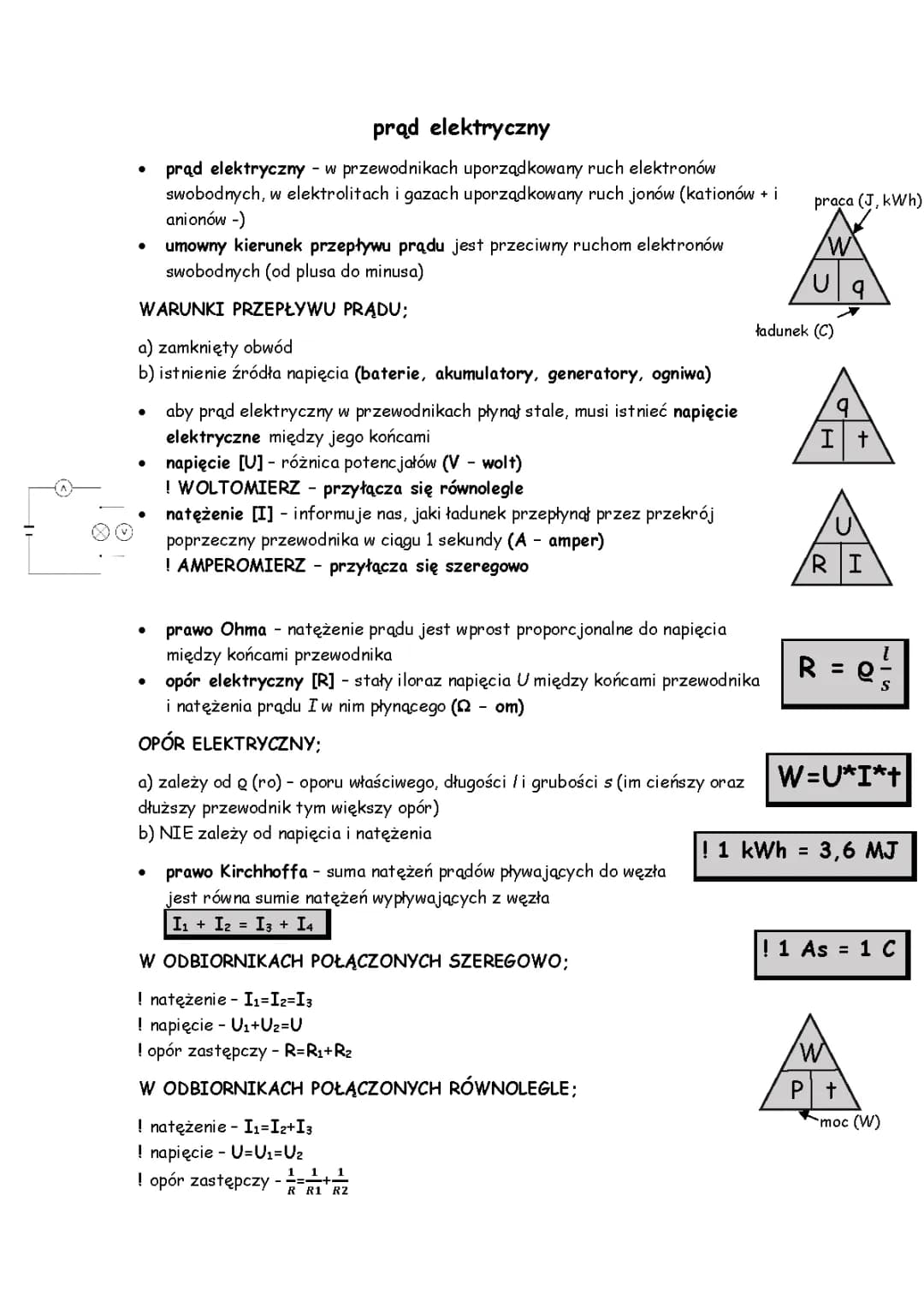

H prąd elektryczny prąd elektryczny - w przewodnikach uporządkowany ruch elektronów swobodnych, w elektrolitach i gazach uporządkowany ruch jonów (kationów + i anionów -) umowny kierunek przepływu prądu jest przeciwny ruchom elektronów swobodnych (od plusa do minusa) WARUNKI PRZEPŁYWU PRĄDU; a) zamknięty obwód b) istnienie źródła napięcia (baterie, akumulatory, generatory, ogniwa) aby prąd elektryczny w przewodnikach płynął stale, musi istnieć napięcie elektryczne między jego końcami ● napięcie [U] - różnica potencjałów (V - wolt) ! WOLTOMIERZ - przyłącza się równolegle natężenie [I] - informuje nas, jaki ładunek przepłynął przez przekrój poprzeczny przewodnika w ciągu 1 sekundy (A - amper) ! AMPEROMIERZ - przyłącza się szeregowo prawo Ohma - natężenie prądu jest wprost proporcjonalne do napięcia między końcami przewodnika opór elektryczny [R] - stały iloraz napięcia U między końcami przewodnika i natężenia prądu I w nim płynącego (-om) OPÓR ELEKTRYCZNY: prawo Kirchhoffa - suma natężeń prądów pływających do węzła jest równa sumie natężeń wypływających z węzła I₁ + I₂ = I3 + I4 W ODBIORNIKACH POŁĄCZONYCH SZEREGOWO; ! natężenie - I₁=I2=13 ! napięcie - U₁+U₂=U ! opór zastępczy - R=R₁+R₂ W ODBIORNIKACH POŁĄCZONYCH RÓWNOLEGLE; ! natężenie - I₁=I₂+I3 ! napięcie - U=U₁=U₂ ! opór zastępczy praca (J, kWh) W U 9 ładunek (C) 1 1 1 R R1 R2 It a) zależy od o (ro) - oporu właściwego, długości I i grubości s (im cieńszy oraz W=U*I*+ dłuższy przewodnik tym większy opór) b) NIE zależy od napięcia i natężenia RI 1 R = 0 ²₁² ! 1...
Pobierz aplikację

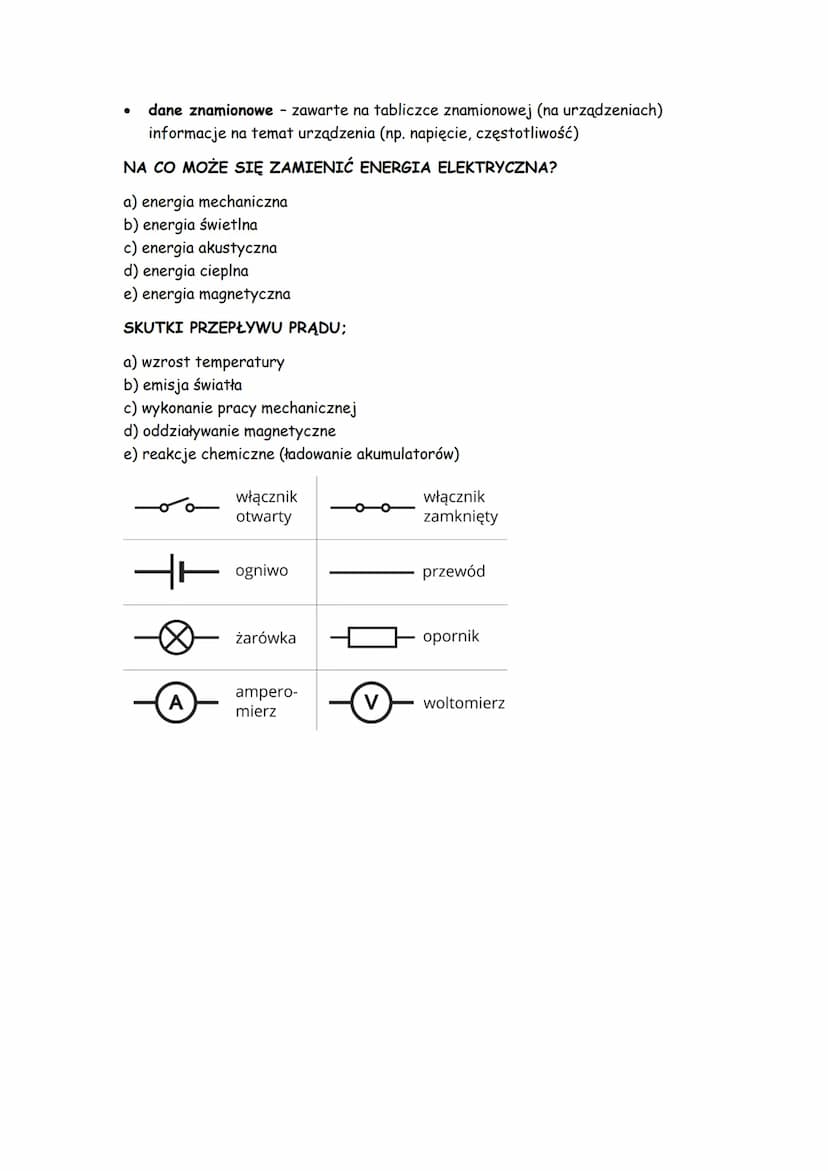

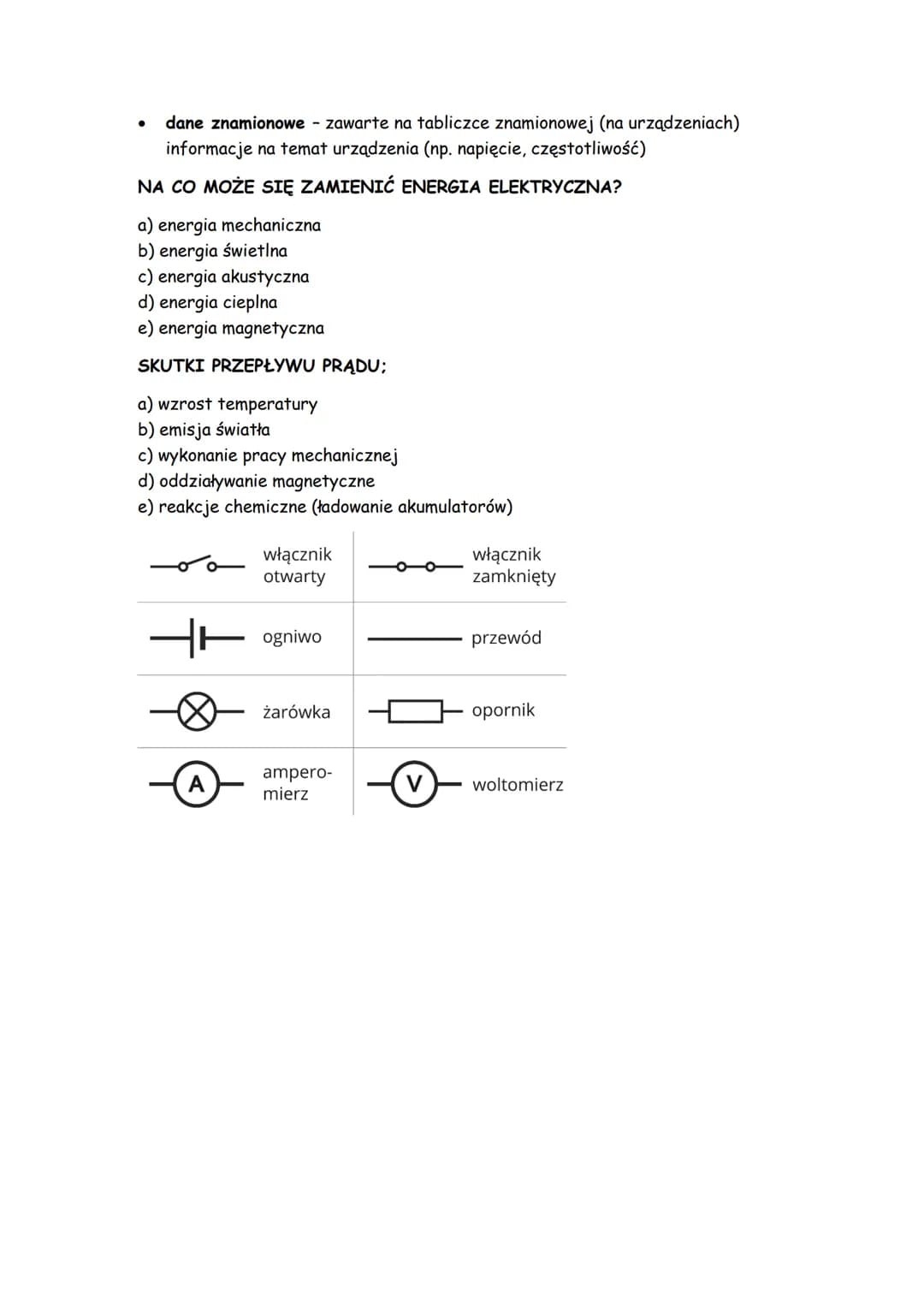

kWh = 3,6 MJ ! 1 As = 1 C 'W P t moc (W) dane znamionowe - zawarte na tabliczce znamionowej (na urządzeniach) informacje na temat urządzenia (np. napięcie, częstotliwość) NA CO MOŻE SIĘ ZAMIENIĆ ENERGIA ELEKTRYCZNA? a) energia mechaniczna b) energia świetlna c) energia akustyczna d) energia cieplna e) energia magnetyczna SKUTKI PRZEPŁYWU PRĄDU; a) wzrost temperatury b) emisja światła c) wykonanie pracy mechanicznej d) oddziaływanie magnetyczne e) reakcje chemiczne (ładowanie akumulatorów) włącznik otwarty Hogniwo A żarówka ampero- mierz V włącznik zamknięty przewód opornik woltomierz
