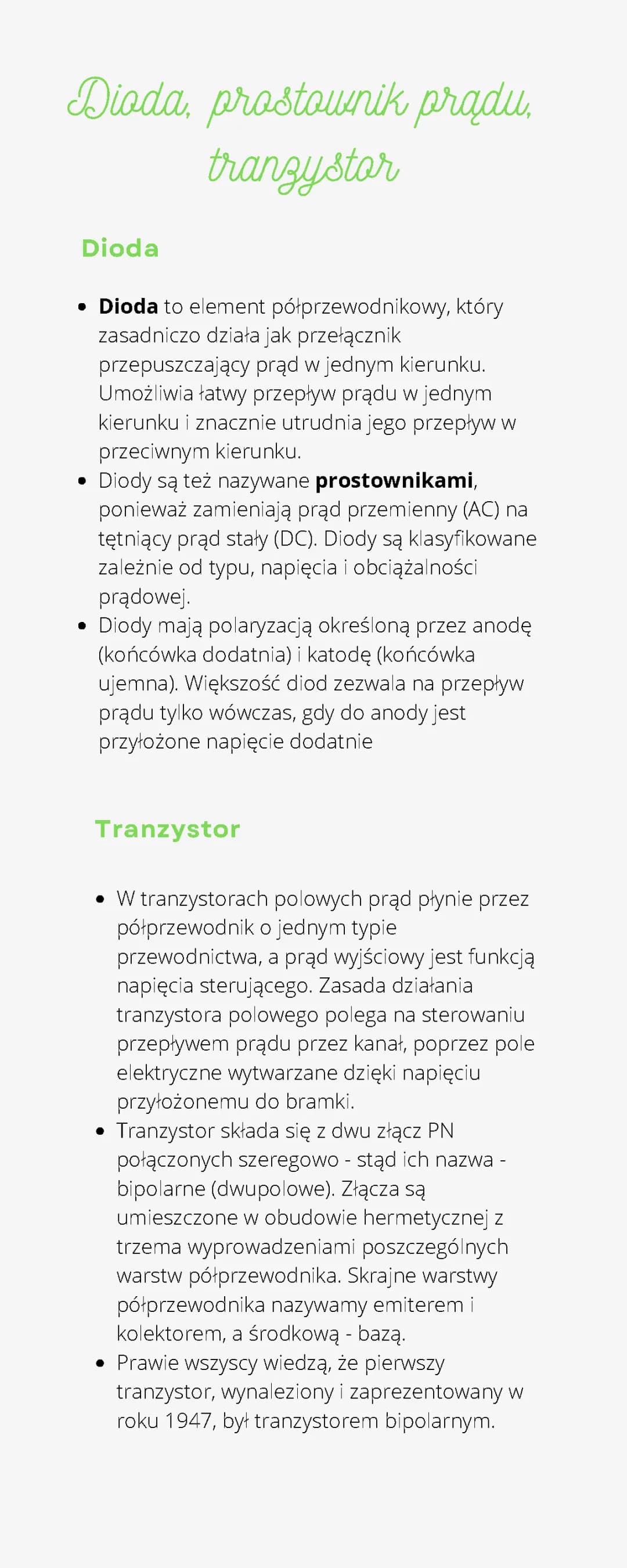

Diody, prostowniki prądu i tranzystory

Dioda półprzewodnikowa to podstawowy element elektroniczny, który działa jak jednokierunkowy przełącznik prądu. Budowa diody półprzewodnikowej opiera się na złączu p-n, co pozwala na przepływ prądu tylko w jednym kierunku. Jak działa dioda? Przepuszcza ona prąd łatwo w kierunku od anody do katody, ale blokuje przepływ w kierunku przeciwnym.

Definicja: Dioda to element półprzewodnikowy, który zasadniczo działa jak przełącznik przepuszczający prąd w jednym kierunku.

Zastosowanie diody jest szerokie, ale jednym z najważniejszych jest prostowanie prądu. Diody są często nazywane prostownikami, ponieważ potrafią zamieniać prąd przemienny (AC) na tętniący prąd stały (DC). To zastosowanie diody półprzewodnikowej jest kluczowe w wielu urządzeniach elektronicznych.

Highlight: Diody są klasyfikowane zależnie od typu, napięcia i obciążalności prądowej.

Symbol diody w schematach elektronicznych to trójkąt z linią na jednym z boków, wskazujący kierunek przepływu prądu. Ważne jest, aby pamiętać o polaryzacji diody - anoda jest końcówką dodatnią, a katoda ujemną.

Vocabulary: Anoda - końcówka dodatnia diody, Katoda - końcówka ujemna diody.

Do czego służy dioda? Oprócz prostowania prądu, diody mają wiele innych zastosowań, takich jak ochrona obwodów przed odwrotną polaryzacją, stabilizacja napięcia czy detekcja sygnałów.

Przechodząc do tranzystorów, możemy wyróżnić dwa główne typy: tranzystor bipolarny i tranzystor unipolarny (zwany też polowym).

Tranzystor polowy (unipolarny) działa na zasadzie sterowania prądem przez pole elektryczne. Prąd płynie przez półprzewodnik o jednym typie przewodnictwa, a prąd wyjściowy jest funkcją napięcia sterującego.

Example: W tranzystorze polowym typu JFET, napięcie przyłożone do bramki kontroluje szerokość kanału, przez który płynie prąd.

Tranzystor bipolarny składa się z dwóch złącz PN połączonych szeregowo. Ma trzy warstwy półprzewodnika: emiter, bazę i kolektor.

Quote: Prawie wszyscy wiedzą, że pierwszy tranzystor, wynaleziony i zaprezentowany w roku 1947, był tranzystorem bipolarnym.

Różnice między tranzystorem bipolarnym a unipolarnym są znaczące. Tranzystory bipolarne są sterowane prądem, podczas gdy unipolarne napięciem. Tranzystor polowy a bipolarny różnice obejmują też konstrukcję i charakterystyki pracy.

Charakterystyka przejściowa tranzystora JFET pokazuje zależność prądu drenu od napięcia bramka-źródło przy stałym napięciu dren-źródło.

Tranzystor do czego służy? Tranzystory mają szerokie zastosowanie w elektronice, od wzmacniaczy sygnału po przełączniki elektroniczne. Tranzystor JFET zastosowanie obejmuje m.in. wzmacniacze małych sygnałów i przełączniki analogowe.

Tranzystor zastosowanie w życiu codziennym jest wszechobecne - znajdują się w prawie każdym urządzeniu elektronicznym, od smartfonów po sprzęt AGD.
