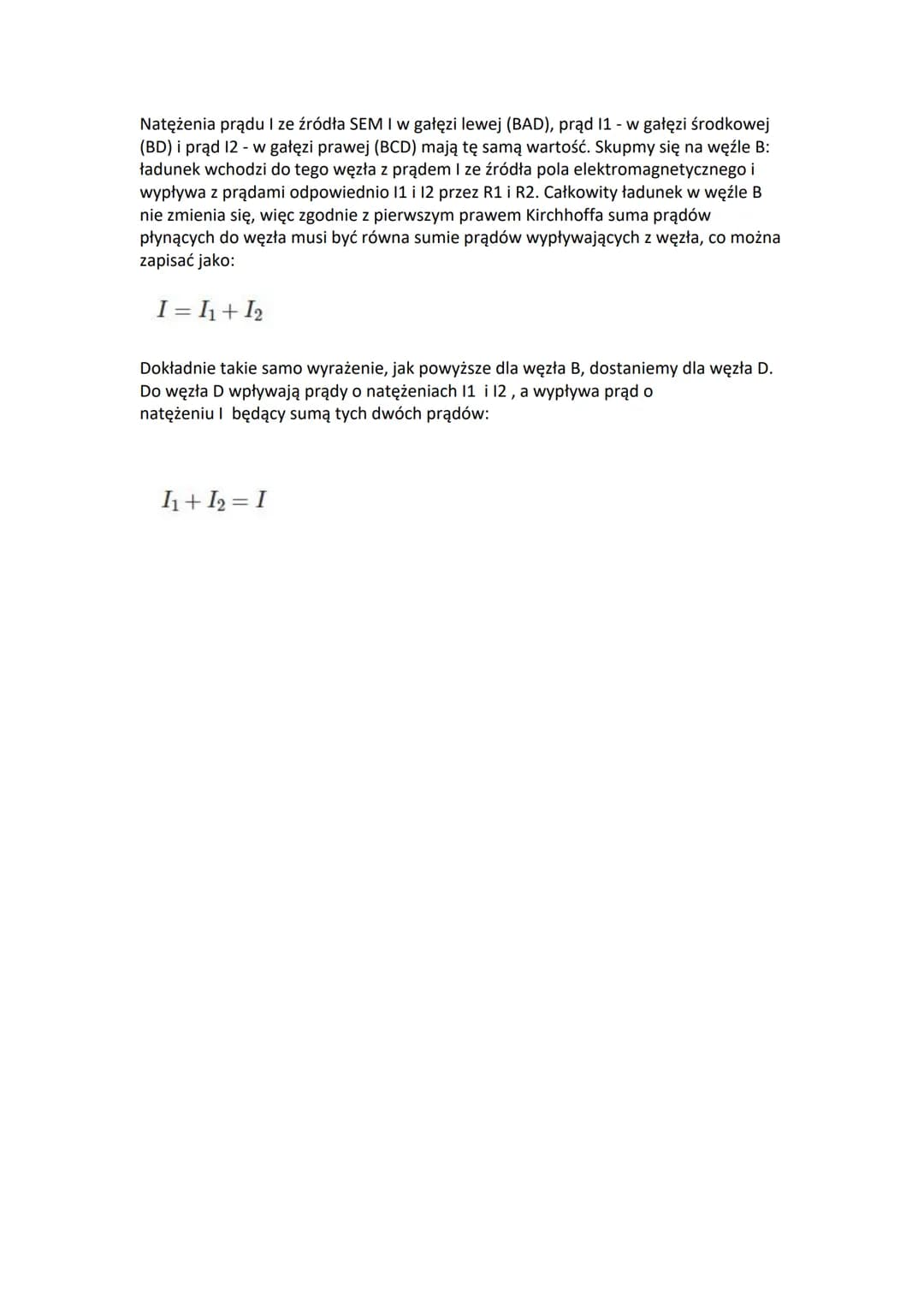

W analizowanym obwodzie mamy trzy główne prądy: I ze źródła SEM, I1 w gałęzi środkowej (BD) i I2 w gałęzi prawej (BCD). Skupiając się na węźle B, możemy zastosować pierwsze prawo Kirchhoffa.

Example: W węźle B ładunek wchodzi z prądem I ze źródła SEM, a wypływa prądami I1 i I2 przez rezystory R1 i R2.

Zgodnie z pierwszym prawem Kirchhoffa, suma prądów wpływających do węzła musi być równa sumie prądów wypływających. Możemy to zapisać jako:

Wzór: I = I1 + I2

To równanie jest matematycznym wyrazem pierwszego prawa Kirchhoffa dla węzła B.

Highlight: Ta sama zasada obowiązuje dla węzła D, gdzie prądy I1 i I2 wpływają do węzła, a prąd I wypływa.

Definicja: 1 prawo Kirchhoffa definicja i wzór można podsumować jako zasadę, że suma prądów wpływających do węzła jest równa sumie prądów wypływających, co algebraicznie zapisujemy jako ΣI_in = ΣI_out.

Zastosowanie pierwszego prawa Kirchhoffa pozwala na analizę przepływu prądu w złożonych obwodach elektrycznych, umożliwiając obliczenie nieznanych wartości prądów w poszczególnych gałęziach obwodu.

Vocabulary:

• Natężenie prądu: ilość ładunku elektrycznego przepływającego przez przekrój przewodnika w jednostce czasu.
• Rezystor: element obwodu elektrycznego, który stawia opór przepływowi prądu elektrycznego.

Pierwsze prawo Kirchhoffa jest niezbędnym narzędziem w analizie obwodów elektrycznych, umożliwiającym zrozumienie i obliczenie rozkładu prądów w skomplikowanych układach elektrycznych.

Pierwsze prawo Kirchhoffa, znane również jako prawo węzłów, jest fundamentalną zasadą w analizie obwodów elektrycznych. Prawo to opisuje zachowanie prądów elektrycznych w węzłach obwodu.

Definicja: Pierwsze prawo Kirchhoffa stwierdza, że suma natężeń prądów wpływających do dowolnego węzła w obwodzie elektrycznym jest równa sumie natężeń prądów wypływających z tego węzła.

To prawo jest bezpośrednim wynikiem zasady zachowania ładunku elektrycznego. W izolowanym układzie, jakim jest obwód elektryczny, całkowity ładunek pozostaje stały.

Highlight: Pierwsze prawo Kirchhoffa wzór można zapisać jako: ΣI_wchodzące = ΣI_wychodzące, gdzie I oznacza natężenie prądu.

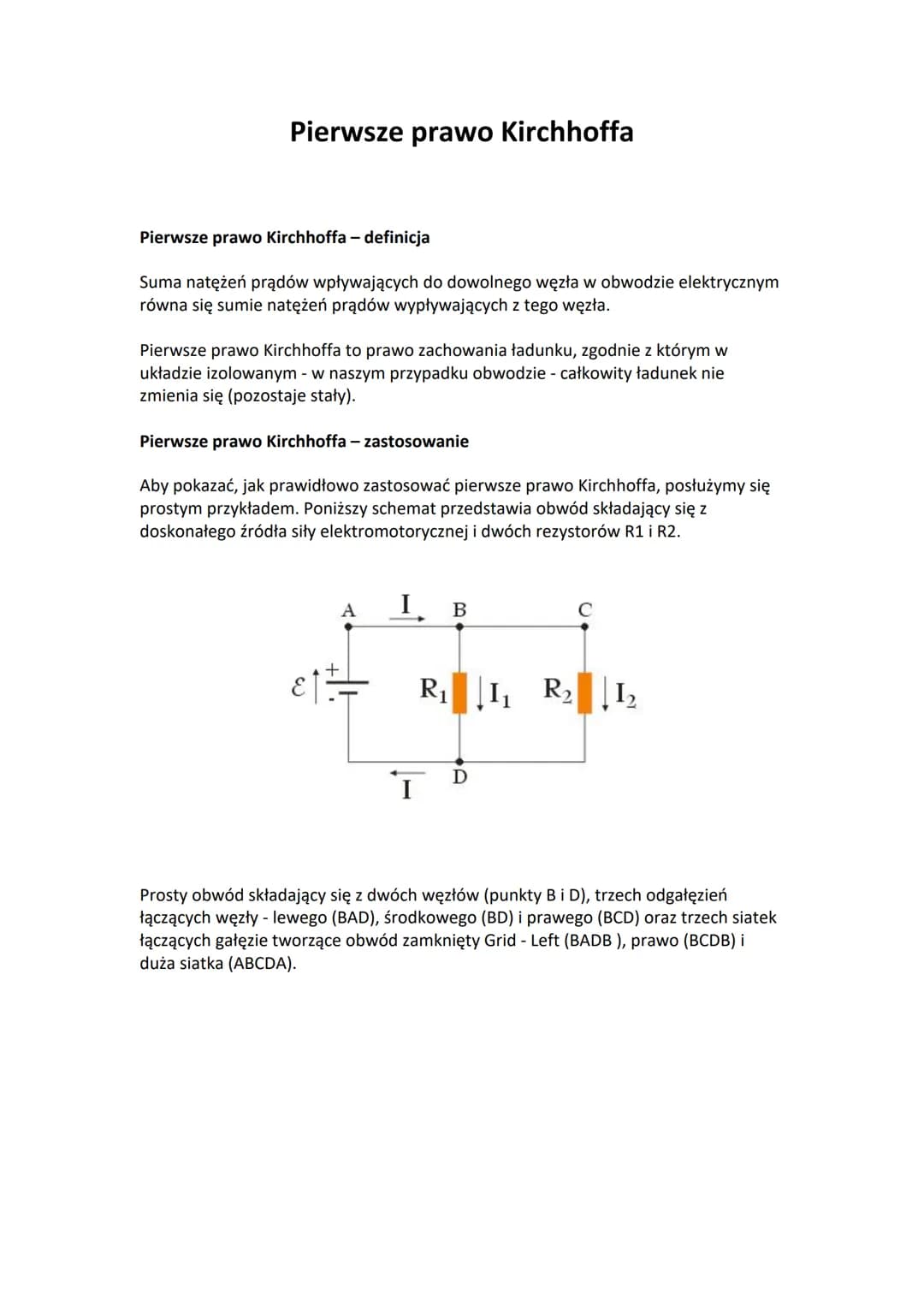

Aby lepiej zrozumieć zastosowanie pierwszego prawa Kirchhoffa, rozważmy prosty przykład obwodu elektrycznego. Schemat przedstawia obwód składający się z idealnego źródła siły elektromotorycznej (SEM) oraz dwóch rezystorów R1 i R2.

Example: W obwodzie mamy dwa węzły (punkty B i D), trzy odgałęzienia łączące węzły (BAD, BD, BCD) oraz trzy siatki tworzące obwód zamknięty (BADB, BCDB, ABCDA).

Vocabulary:

• Węzeł: punkt w obwodzie, gdzie łączą się co najmniej trzy przewodniki.
• Odgałęzienie: część obwodu między dwoma węzłami.
• Siatka: zamknięta pętla w obwodzie.

Zastosowanie pierwszego prawa Kirchhoffa w tym obwodzie pozwala na analizę przepływu prądu w poszczególnych gałęziach i węzłach.
