Fizyka

Prąd elektryczny - notatka.

Elementy Obwodu Elektrycznego i Prąd - Proste Wytłumaczenia

Obwody elektryczne i źródła prądu - Podstawowe informacje o prądzie elektrycznym, jego źródłach, elementach obwodu oraz prawach fizycznych rządzących przepływem prądu.

  • Obwód elektryczny składa się ze źródła prądu, przewodów, odbiornika energii i innych elementów.
  • Chemiczne źródła prądu obejmują ogniwa galwaniczne, akumulatory i baterie.
  • Prąd elektryczny może płynąć w cieczach (roztworach elektrolitów) i gazach (po jonizacji).
  • Napięcie i natężenie prądu to kluczowe wielkości opisujące przepływ prądu.
  • Prawo Ohma wiąże ze sobą napięcie, natężenie i opór elektryczny.
...

16.10.2022

5100

AR
Lekkoatletyka
dla każdego!
praol elegstryczny
prąd - uporządkowany przepływ Tadunków elektrycznych
w przewodniku.
: Prod elektryczny mogą

Zobacz

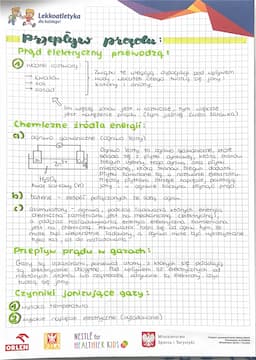

Przepływ prądu w różnych środowiskach

Prąd elektryczny może przepływać w różnych środowiskach, w tym w roztworach i gazach.

W przypadku roztworów, prąd elektryczny przewodzą wodne roztwory:

  • Kwasów
  • Soli
  • Zasad

Highlight: Im więcej jonów znajduje się w roztworze, tym większe jest natężenie prądu, co przekłada się na jaśniejsze świecenie żarówki w obwodzie.

Związki te ulegają dysocjacji pod wpływem wody, tworząc jony - kationy i aniony.

Chemiczne źródła energii obejmują:

  1. Ogniwo galwaniczne ogniwoVoltyogniwo Volty: Składa się z płytki cynkowej biegunujemnybiegun ujemny i miedzianej biegundodatnibiegun dodatni Płytki zanurzone są w roztworze elektrolitu Między płytkami powstaje napięcie, tworzą się jony i płynie prąd
  2. Baterie - zespół połączonych ze sobą ogniw
  3. Akumulatory: Ogniwa, w których energia chemiczna zamieniana jest na elektryczną podczas ładowania Podczas rozładowywania energia elektryczna zamienia się w chemiczną Mogą być wielokrotnie ładowane, w przeciwieństwie do jednorazowych ogniw

Definicja: Akumulator to ogniwo, które może być wielokrotnie ładowane, w przeciwieństwie do jednorazowego ogniwa galwanicznego.

Przepływ prądu w gazach:

  • Gazy są zazwyczaj izolatorami, ponieważ ich atomy są elektrycznie obojętne
  • Pod wpływem sił elektrycznych od niektórych atomów lub cząsteczek odrywane są elektrony, tworząc jony

Czynniki jonizujące gazy:

  1. Wysoka temperatura
  2. Wysokie napięcie elektryczne wyładowaniewyładowanie

Przykład: Przykładem przepływu prądu w gazie jest świecenie lamp neonowych, gdzie gaz jest zjonizowany przez wysokie napięcie.

AR
Lekkoatletyka
dla każdego!
praol elegstryczny
prąd - uporządkowany przepływ Tadunków elektrycznych
w przewodniku.
: Prod elektryczny mogą

Zobacz

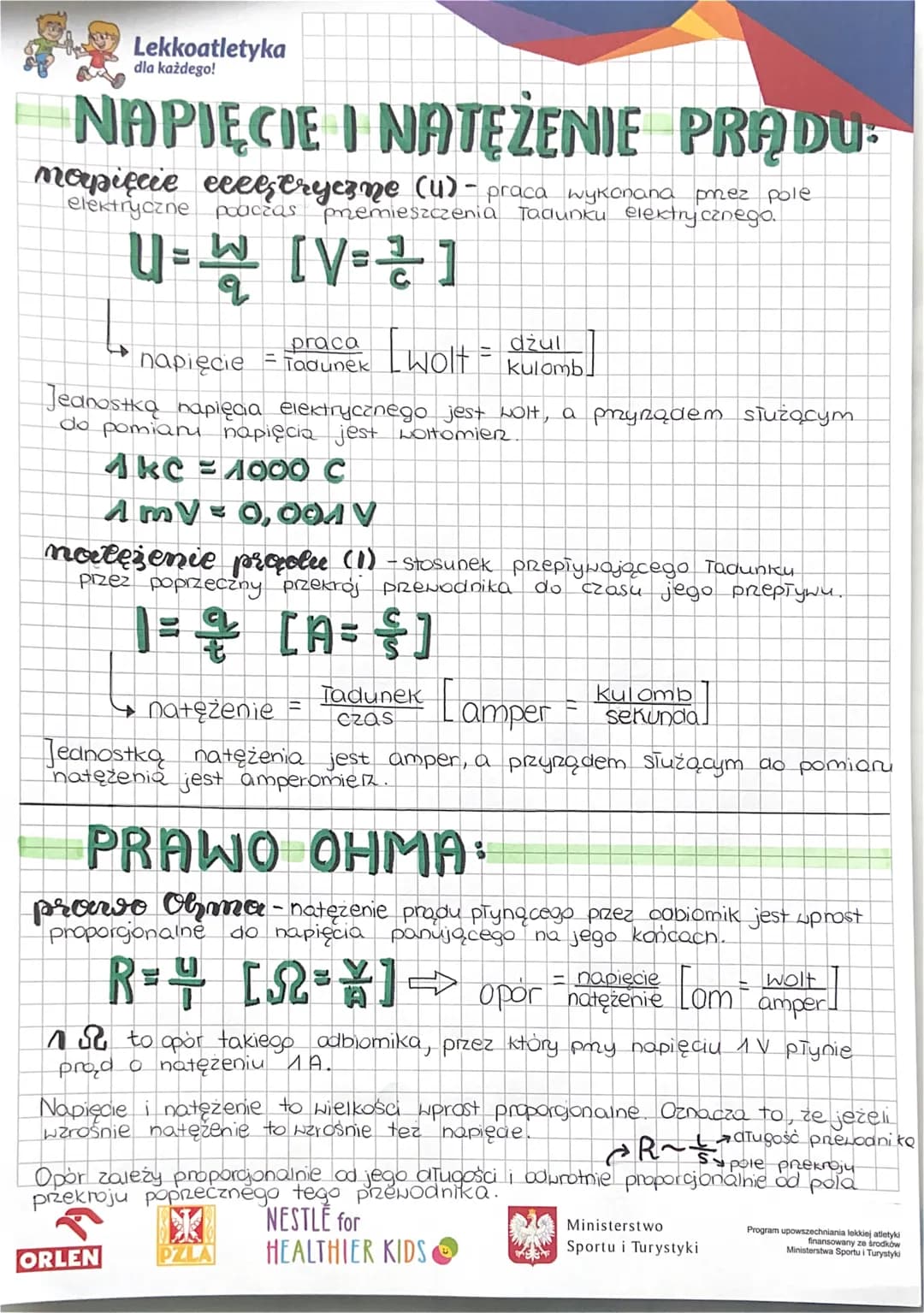

Napięcie i natężenie prądu

Napięcie elektryczne UU to praca wykonana przez pole elektryczne podczas przemieszczenia ładunku elektrycznego.

Definicja: Napięcie elektryczne to praca wykonana przez pole elektryczne podczas przemieszczenia ładunku elektrycznego, wyrażana wzorem: U = W/q

Jednostką napięcia elektrycznego jest wolt VV, a do jego pomiaru służy woltomierz.

Natężenie prądu II to stosunek przepływającego ładunku przez poprzeczny przekrój przewodnika do czasu jego przepływu.

Definicja: Natężenie prądu to stosunek przepływającego ładunku do czasu jego przepływu, wyrażany wzorem: I = Q/t

Jednostką natężenia jest amper AA, a do jego pomiaru służy amperomierz.

Prawo Ohma stanowi, że natężenie prądu płynącego przez odbiornik jest wprost proporcjonalne do napięcia panującego na jego końcach.

Highlight: Prawo Ohma wiąże ze sobą napięcie, natężenie i opór elektryczny wzorem: U = I * R

Opór elektryczny RR wyraża się w omach ΩΩ. Jeden om to opór takiego odbiornika, przez który przy napięciu 1V płynie prąd o natężeniu 1A.

Napięcie i natężenie są wielkościami wprost proporcjonalnymi - wzrost jednej powoduje wzrost drugiej.

Opór elektryczny przewodnika zależy:

  • Wprost proporcjonalnie od jego długości
  • Odwrotnie proporcjonalnie od pola przekroju poprzecznego

Przykład: Cienki, długi drut będzie miał większy opór elektryczny niż gruby i krótki drut wykonany z tego samego materiału.

Nie ma nic odpowiedniego? Sprawdź inne przedmioty.

Knowunity jest aplikacją edukacyjną #1 w pięciu krajach europejskich

Knowunity zostało wyróżnione przez Apple i widnieje się na szczycie listy w sklepie z aplikacjami w kategorii edukacja w takich krajach jak Polska, Niemcy, Włochy, Francje, Szwajcaria i Wielka Brytania. Dołącz do Knowunity już dziś i pomóż milionom uczniów na całym świecie.

Ranked #1 Education App

Pobierz z

Google Play

Pobierz z

App Store

Knowunity jest aplikacją edukacyjną #1 w pięciu krajach europejskich

4.9+

Średnia ocena aplikacji

21 M

Uczniowie korzystają z Knowunity

#1

W rankingach aplikacji edukacyjnych w 17 krajach

950 K+

Uczniowie, którzy przesłali notatki

Nadal nie jesteś pewien? Zobacz, co mówią inni uczniowie...

Użytkownik iOS

Tak bardzo kocham tę aplikację [...] Polecam Knowunity każdemu!!! Moje oceny poprawiły się dzięki tej aplikacji :D

Filip, użytkownik iOS

Aplikacja jest bardzo prosta i dobrze zaprojektowana. Do tej pory zawsze znajdowałam wszystko, czego szukałam :D

Zuzia, użytkownik iOS

Uwielbiam tę aplikację ❤️ właściwie używam jej za każdym razem, gdy się uczę.



Fizyka

5100

21 lip 2025

3 strony

Elementy Obwodu Elektrycznego i Prąd - Proste Wytłumaczenia

user profile picture

Ola🤍

@aleksia

Obwody elektryczne i źródła prądu - Podstawowe informacje o prądzie elektrycznym, jego źródłach, elementach obwodu oraz prawach fizycznych rządzących przepływem prądu.

  • Obwód elektryczny składa się ze źródła prądu, przewodów, odbiornika energii i innych elementów.
  • Chemiczne źródła prąduobejmują ogniwa galwaniczne,... Pokaż więcej

AR
Lekkoatletyka
dla każdego!
praol elegstryczny
prąd - uporządkowany przepływ Tadunków elektrycznych
w przewodniku.
: Prod elektryczny mogą

Zarejestruj się, aby zobaczyć notatkęTo nic nie kosztuje!

Dostęp do wszystkich materiałów

Popraw swoje oceny

Dołącz do milionów studentów

Rejestrując się akceptujesz Warunki korzystania z usługi i Politykę prywatności.

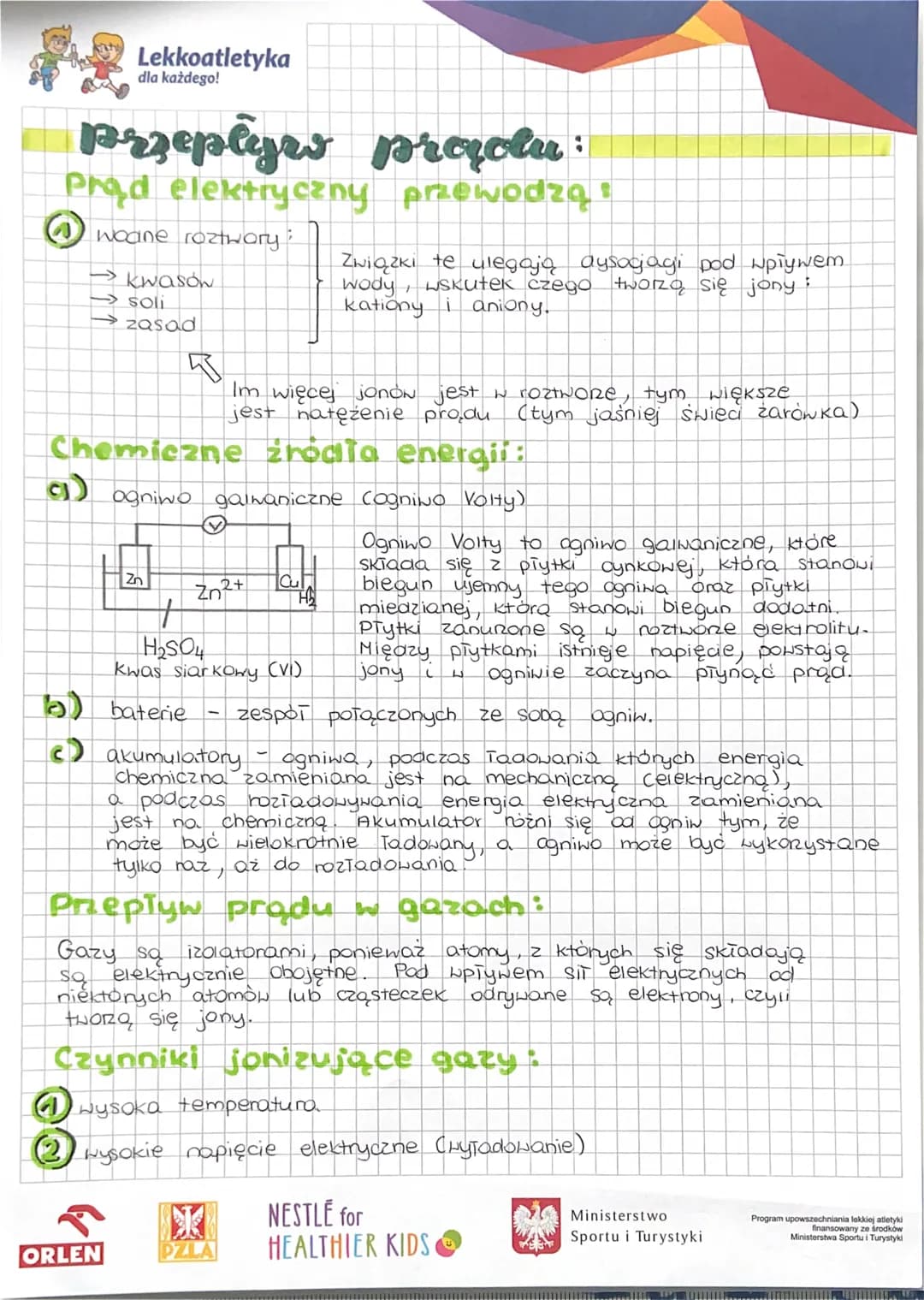

Przepływ prądu w różnych środowiskach

Prąd elektryczny może przepływać w różnych środowiskach, w tym w roztworach i gazach.

W przypadku roztworów, prąd elektryczny przewodzą wodne roztwory:

  • Kwasów
  • Soli
  • Zasad

Highlight: Im więcej jonów znajduje się w roztworze, tym większe jest natężenie prądu, co przekłada się na jaśniejsze świecenie żarówki w obwodzie.

Związki te ulegają dysocjacji pod wpływem wody, tworząc jony - kationy i aniony.

Chemiczne źródła energii obejmują:

  1. Ogniwo galwaniczne ogniwoVoltyogniwo Volty: Składa się z płytki cynkowej biegunujemnybiegun ujemny i miedzianej biegundodatnibiegun dodatni Płytki zanurzone są w roztworze elektrolitu Między płytkami powstaje napięcie, tworzą się jony i płynie prąd
  2. Baterie - zespół połączonych ze sobą ogniw
  3. Akumulatory: Ogniwa, w których energia chemiczna zamieniana jest na elektryczną podczas ładowania Podczas rozładowywania energia elektryczna zamienia się w chemiczną Mogą być wielokrotnie ładowane, w przeciwieństwie do jednorazowych ogniw

Definicja: Akumulator to ogniwo, które może być wielokrotnie ładowane, w przeciwieństwie do jednorazowego ogniwa galwanicznego.

Przepływ prądu w gazach:

  • Gazy są zazwyczaj izolatorami, ponieważ ich atomy są elektrycznie obojętne
  • Pod wpływem sił elektrycznych od niektórych atomów lub cząsteczek odrywane są elektrony, tworząc jony

Czynniki jonizujące gazy:

  1. Wysoka temperatura
  2. Wysokie napięcie elektryczne wyładowaniewyładowanie

Przykład: Przykładem przepływu prądu w gazie jest świecenie lamp neonowych, gdzie gaz jest zjonizowany przez wysokie napięcie.

AR
Lekkoatletyka
dla każdego!
praol elegstryczny
prąd - uporządkowany przepływ Tadunków elektrycznych
w przewodniku.
: Prod elektryczny mogą

Zarejestruj się, aby zobaczyć notatkęTo nic nie kosztuje!

Dostęp do wszystkich materiałów

Popraw swoje oceny

Dołącz do milionów studentów

Rejestrując się akceptujesz Warunki korzystania z usługi i Politykę prywatności.

Napięcie i natężenie prądu

Napięcie elektryczne UU to praca wykonana przez pole elektryczne podczas przemieszczenia ładunku elektrycznego.

Definicja: Napięcie elektryczne to praca wykonana przez pole elektryczne podczas przemieszczenia ładunku elektrycznego, wyrażana wzorem: U = W/q

Jednostką napięcia elektrycznego jest wolt VV, a do jego pomiaru służy woltomierz.

Natężenie prądu II to stosunek przepływającego ładunku przez poprzeczny przekrój przewodnika do czasu jego przepływu.

Definicja: Natężenie prądu to stosunek przepływającego ładunku do czasu jego przepływu, wyrażany wzorem: I = Q/t

Jednostką natężenia jest amper AA, a do jego pomiaru służy amperomierz.

Prawo Ohma stanowi, że natężenie prądu płynącego przez odbiornik jest wprost proporcjonalne do napięcia panującego na jego końcach.

Highlight: Prawo Ohma wiąże ze sobą napięcie, natężenie i opór elektryczny wzorem: U = I * R

Opór elektryczny RR wyraża się w omach ΩΩ. Jeden om to opór takiego odbiornika, przez który przy napięciu 1V płynie prąd o natężeniu 1A.

Napięcie i natężenie są wielkościami wprost proporcjonalnymi - wzrost jednej powoduje wzrost drugiej.

Opór elektryczny przewodnika zależy:

  • Wprost proporcjonalnie od jego długości
  • Odwrotnie proporcjonalnie od pola przekroju poprzecznego

Przykład: Cienki, długi drut będzie miał większy opór elektryczny niż gruby i krótki drut wykonany z tego samego materiału.

AR
Lekkoatletyka
dla każdego!
praol elegstryczny
prąd - uporządkowany przepływ Tadunków elektrycznych
w przewodniku.
: Prod elektryczny mogą

Zarejestruj się, aby zobaczyć notatkęTo nic nie kosztuje!

Dostęp do wszystkich materiałów

Popraw swoje oceny

Dołącz do milionów studentów

Rejestrując się akceptujesz Warunki korzystania z usługi i Politykę prywatności.

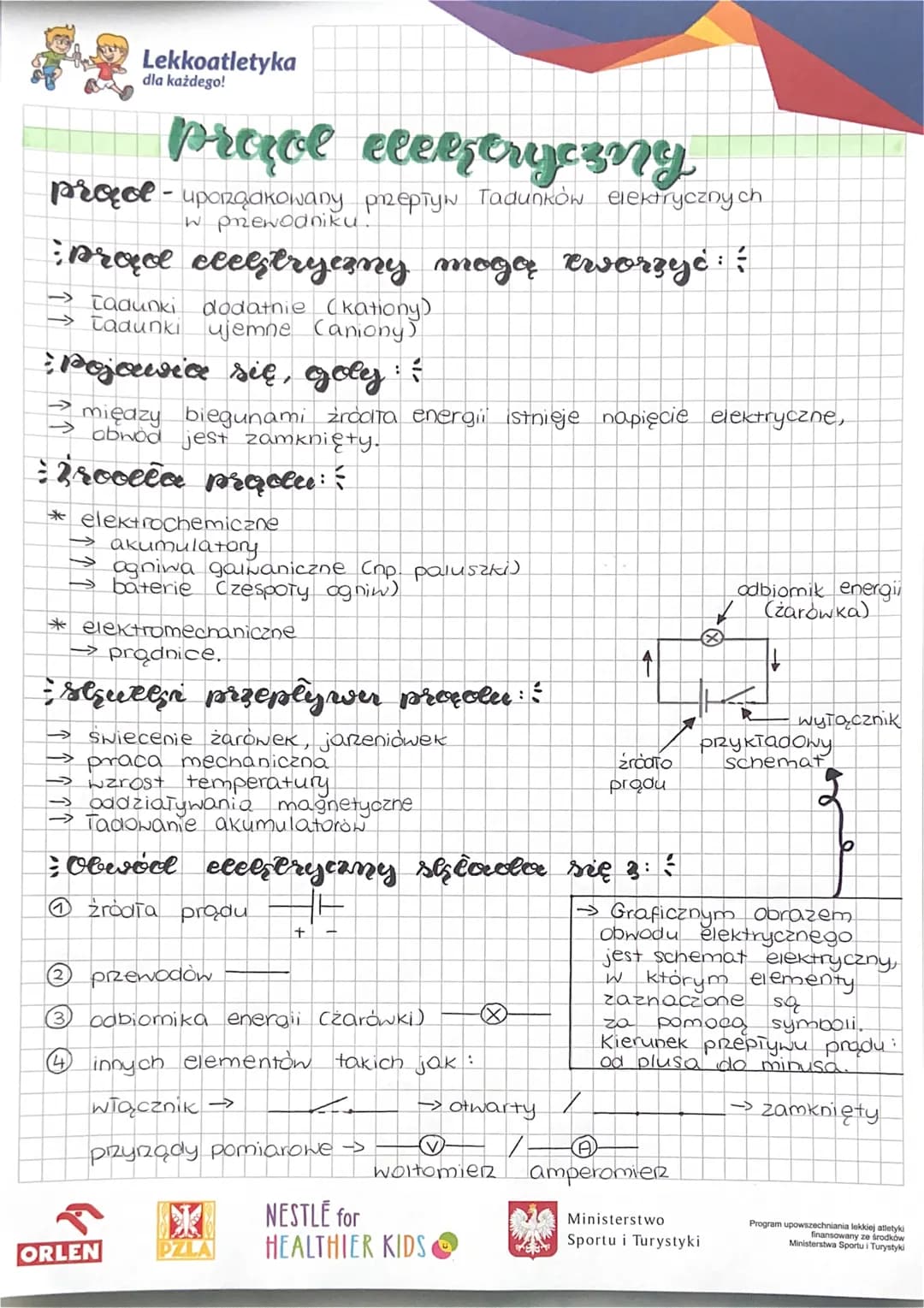

Podstawy obwodów elektrycznych

Obwód elektryczny to układ elementów umożliwiający przepływ prądu elektrycznego. Prąd elektryczny to uporządkowany przepływ ładunków elektrycznych w przewodniku, który może być tworzony przez ładunki dodatnie kationykationy lub ujemne anionyaniony.

Definicja: Prąd elektryczny to uporządkowany przepływ ładunków elektrycznych w przewodniku.

Prąd pojawia się, gdy między biegunami źródła energii istnieje napięcie elektryczne i obwód jest zamknięty.

Źródła prądu dzielą się na:

  1. Elektrochemiczne: Akumulatory Ogniwa galwaniczne np.bateriepaluszkinp. baterie paluszki Baterie zespołyogniwzespoły ogniw
  2. Elektromechaniczne: Prądnice

Przykład: Popularnymi chemicznymi źródłami prądu są baterie alkaliczne używane w pilotach do telewizora.

Skutki przepływu prądu obejmują:

  • Świecenie żarówek i jarzeniówek
  • Pracę mechaniczną
  • Wzrost temperatury
  • Oddziaływania magnetyczne
  • Ładowanie akumulatorów

Highlight: Najprostszy obwód elektryczny składa się z źródła prądu, przewodów, odbiornika energii np.z˙aroˊwkinp. żarówki oraz innych elementów, takich jak włącznik czy przyrządy pomiarowe.

Schemat obwodu elektrycznego to graficzne przedstawienie obwodu, w którym elementy oznaczone są za pomocą symboli. Kierunek przepływu prądu konwencjonalnie przyjmuje się od plusa do minusa.

Vocabulary: Schemat obwodu elektrycznego - graficzne przedstawienie obwodu za pomocą symboli.
