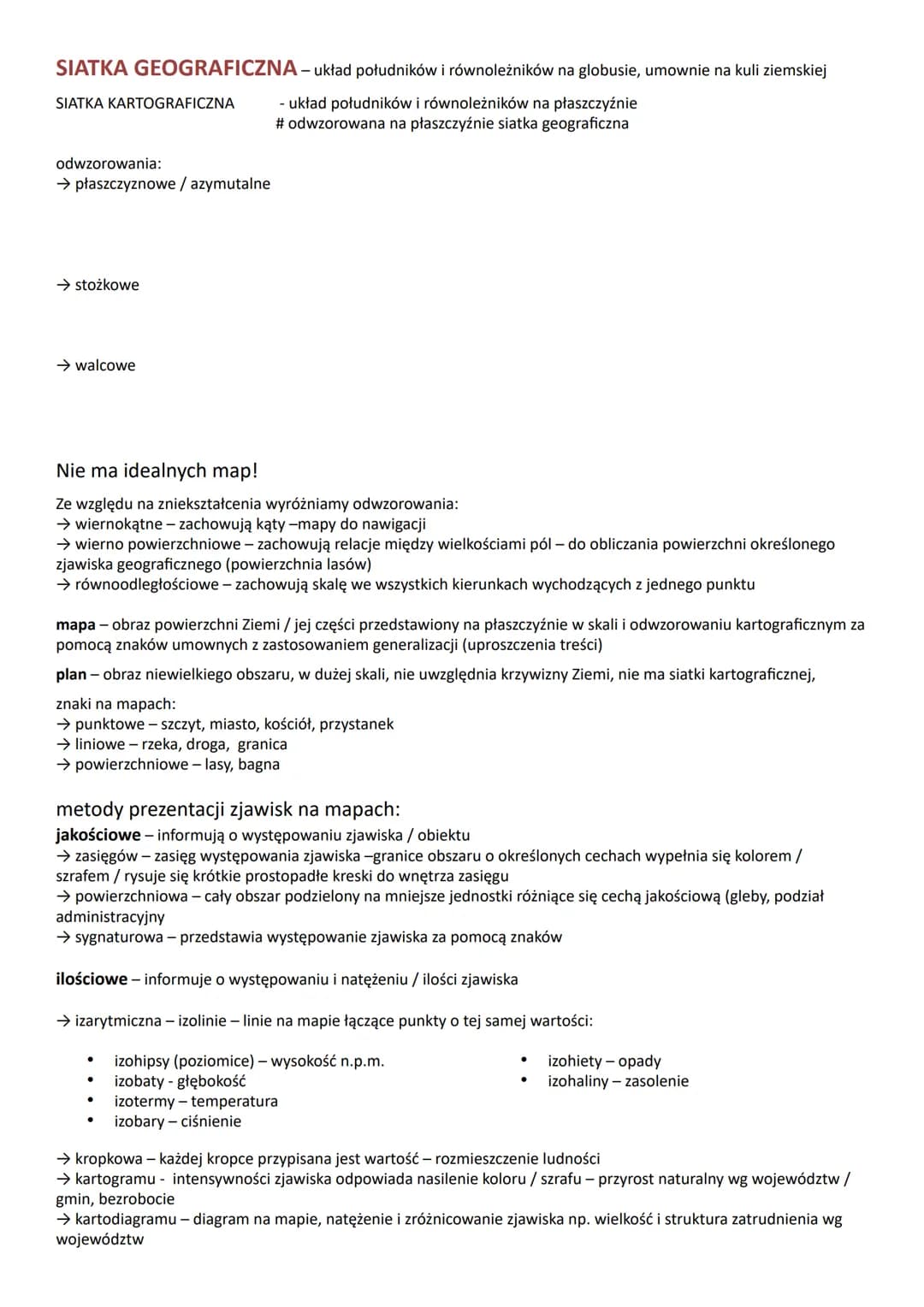

Siatka geograficzna i kartograficzna

Siatka geograficzna to układ południków i równoleżników na globusie, umownie na kuli ziemskiej. Natomiast siatka kartograficzna to układ południków i równoleżników odwzorowany na płaszczyźnie. Istnieją różne typy odwzorowań kartograficznych:

• Płaszczyznowe (azymutalne)
• Stożkowe
• Walcowe

Highlight: Nie istnieją idealne mapy! Każde odwzorowanie wprowadza pewne zniekształcenia.

Ze względu na zniekształcenia wyróżniamy odwzorowania:

• Wiernokątne - zachowują kąty, używane w mapach do nawigacji
• Wiernopowierzchniowe - zachowują relacje między wielkościami pól, przydatne do obliczania powierzchni zjawisk geograficznych
• Równoodległościowe - zachowują skalę we wszystkich kierunkach wychodzących z jednego punktu

Definition: Mapa to obraz powierzchni Ziemi lub jej części przedstawiony na płaszczyźnie w skali i odwzorowaniu kartograficznym za pomocą znaków umownych z zastosowaniem generalizacji.

Definition: Plan to obraz niewielkiego obszaru, w dużej skali, nie uwzględniający krzywizny Ziemi i bez siatki kartograficznej.

Na mapach stosuje się różne rodzaje znaków:

• Punktowe (np. szczyt, miasto, kościół)
• Liniowe (np. rzeka, droga, granica)
• Powierzchniowe (np. lasy, bagna)

Metody prezentacji zjawisk na mapach dzielą się na jakościowe i ilościowe:

Jakościowe (informują o występowaniu zjawiska/obiektu):

• Metoda zasięgów
• Metoda powierzchniowa
• Metoda sygnaturowa

Ilościowe (informują o występowaniu i natężeniu/ilości zjawiska):

• Metoda izarytmiczna (izolinie)
• Metoda kropkowa
• Metoda kartogramu
• Metoda kartodiagramu

Example: Przykładem metody izarytmicznej są izohipsy (poziomice) pokazujące wysokość nad poziomem morza.
